IFM-RV5300旋转编码器结构三维建模

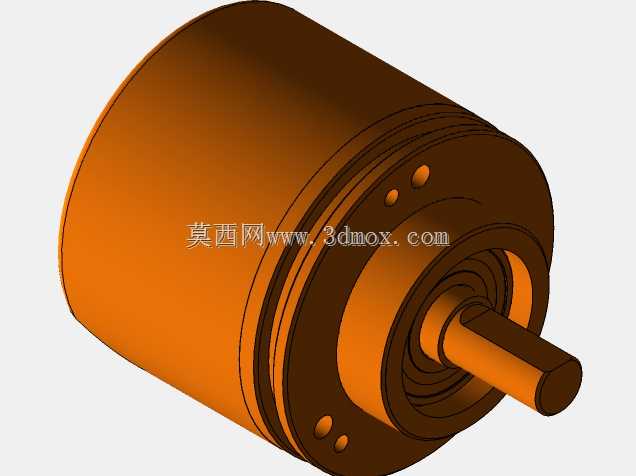

　　在工业自动化产线的位置与速度检测环节，这类轴型旋转编码器是核心的反馈元件，常被集成在伺服电机尾部、输送线驱动辊端、机床主轴输出侧，用来实时采集转轴的角位移、转速数据，给PLC或者运动控制器提供闭环控制的反馈信号，保障设备运行的位置精度与速度稳定性。从结构设计来看，这款编码器采用圆柱形主体外壳设计，主体外壳做了阶梯式的结构处理，靠近输出轴的一侧设置了多圈环形槽，既可以提升外壳的结构强度，也能在安装时为密封件预留安装位，避免车间内的切削液、粉尘进入设备内部，适配机加工、物流分拣这类工况相对复杂的生产场景。输出轴采用单实心轴设计，轴径与轴伸长度匹配常规的工业安装标准，轴端做了倒角处理，方便现场安装时与被测转轴通过联轴器对接，

　　安装过程中不需要额外做轴端修配，能减少现场安装的调整工作量。外壳上分布的小型安装孔位，是用来配合安装支架做端面固定的，孔位的位置度公差在建模时做了严格约束，保证实际安装时支架与编码器主体的同轴度，避免运行过程中出现轴系偏载，缩短设备使用寿命。建模过程中，首先对编码器的整体装配关系做了拆解，主体外壳、内部轴承安装位、输出轴、端盖的配合公差都按照工业传感设备的常规配合等级做了预留，比如输出轴与轴承的配合采用基孔制过渡配合，轴承与外壳安装腔的配合采用间隙配合，既保证轴系转动的灵活性，也能避免长期运行出现轴窜。外壳的壁厚做了均匀化处理，整体壁厚保持在2.5mm左右，既满足工业场景下的抗冲击要求，也不会因为壁厚过大导致整体重量超标，

　　给安装支架带来额外的负载。从安装边界来看，这款编码器的主体最大外径适配常规的58mm标准编码器安装尺寸，轴伸长度符合行业通用的安装规范，安装时只需要预留出主体长度加上联轴器长度的轴向空间，径向方向预留出外壳外径加10mm的操作空间即可完成安装，不需要对现有设备的安装位做大规模改造，能直接替换同规格的其他品牌编码器，降低设备改造的成本。在实际应用场景中，这类编码器常被用在包装机械的送膜辊位置检测、机床的主轴转速反馈、自动化立体仓库的堆垛机行走轮位置检测，不同场景下对编码器的防护等级、抗振动性能要求不同，这款模型的外壳结构设计预留了密封槽的安装位，可以根据实际工况选择加装密封圈或者密封端盖，满足IP65及以上的防护要求。

　　建模时对输出轴的受力情况也做了对应的结构考量，轴的根部做了圆角过渡处理，避免应力集中，在设备运行过程中即使出现一定的径向负载，也不会出现轴根断裂的问题。外壳表面的质感处理参考了工业设备常用的喷塑工艺，既可以提升外壳的耐腐蚀性能，也能避免现场安装时出现反光，干扰操作人员的设备调试。从内部结构的预留空间来看，主体内腔的尺寸足够容纳码盘、光电发射接收模块、信号处理电路板，建模时预留了电路板的安装柱位，码盘与轴的配合位也做了对应的结构设计，保证码盘与轴的同轴度，避免运行过程中码盘出现偏摆，导致检测信号丢失或者计数不准。在设备选型阶段，工程师可以直接调用这个三维模型，导入到设备的整体装配体中，提前核对安装空间、轴系对接的同轴度，检查与周边部件是否存在干涉，减少现场安装调试时出现的尺寸不匹配问题。比如在设计输送线的驱动端结构时，把编码器模型导入后，可以直接模拟联轴器的安装位置，调整驱动辊的轴伸长度，避免后期安装时出现联轴器顶死或者轴插入深度不足的问题。对于三维建模从业者来说，这个模型的结构处理方式也有参考意义，比如圆柱形外壳的阶梯结构设计、安装孔位的均匀分布、轴系的过渡圆角处理，都是工业传感设备建模中常用的结构处理手法，能帮助建模人员更高效地完成同类工业元件的建模工作，减少结构设计上的疏漏。
