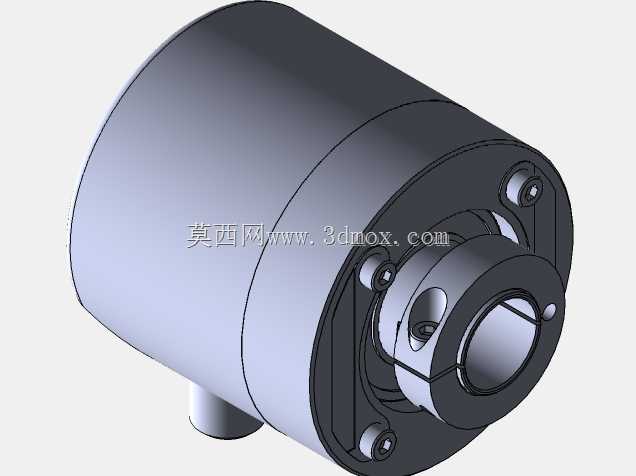

IFM ROP524空心轴增量式旋转编码器

　　这款空心轴结构的旋转编码器，在自动化产线、机床主轴、物流输送辊道、起重设备的卷扬机构里都有很高的适配性，核心作用是把转轴的角位移、旋转转速转换成可被控制系统识别的电信号，给PLC、伺服驱动器提供实时的位置、速度反馈，是闭环运动控制里不可或缺的检测元件。和实心轴编码器相比，这款产品采用的通孔空心轴设计，不需要额外加装联轴器，安装时可以直接套在被测转轴上，通过轴侧的紧定螺钉完成周向固定，既节省了安装空间，也避免了联轴器安装不同心带来的检测误差、轴承额外负载问题，尤其适合安装空间局促、转轴端没有多余伸出长度的设备场景。从结构设计来看，主体采用圆柱形金属壳体，外壳做了氧化发黑处理，兼顾抗磕碰能力和工业环境下的抗腐蚀性能，

　　壳体侧面预留的出线接口采用径向出线方式，走线时可以顺着设备侧壁布线，不会和周边的传动部件产生干涉。前端的安装法兰采用标准止口定位，止口尺寸和安装孔位匹配主流工业编码器的安装规范，现场替换同规格产品时不需要重新加工安装板，能大幅缩短设备维护的停机时间。轴孔内部做了精密的公差配合设计，和被测轴的配合间隙控制在合理范围，既保证安装时可以顺利套入转轴，也不会因为间隙过大导致运转过程中出现相对滑动，避免检测脉冲丢失的问题。内部的光电检测模块做了密封处理，能阻挡车间里的切削粉尘、切削液雾气进入检测腔，在普通机加工车间、装配产线的环境下可以长期稳定工作，不需要频繁做内部清洁维护。从安装边界来看，这款编码器的主体外径适配多数中小型设备的安装空间，

　　轴向长度较短，套轴安装后不会在转轴端伸出过长距离，避免设备运转过程中编码器被周边物料、操作人员误碰。安装时需要注意，被测转轴的径向跳动量要控制在产品允许的范围内，紧定螺钉锁紧时要采用对角分次拧紧的方式，避免单侧受力导致轴孔偏斜，给内部轴承带来额外的径向力，缩短产品使用寿命。在实际选型应用中，这类编码器常被用在包装机械的送膜辊转速同步、机床主轴的转速反馈、自动化立体仓库的堆垛机行走轮位置检测、输送线的分拣转轮定位等场景，输出的脉冲信号可以直接接入高速计数模块，控制系统通过单位时间内的脉冲计数就能换算出当前转轴的实际转速，通过累计脉冲数就能计算出转轴转过的角度，换算成直线运动机构的实际行走距离，实现精准的位置控制。

　　和接触式的测速发电机相比，这种光电式编码器没有碳刷磨损的问题，长期运转的维护量极低，检测精度也更高，可以满足中高速运动机构的检测需求。壳体上的固定螺栓采用内六角设计，安装时可以用标准L型内六角扳手操作，在空间狭窄的安装位置也能顺利完成锁紧操作，不需要特殊的定制工具。出线端的线缆采用耐油、耐弯折的工业线缆，在设备拖链里随部件往复运动时，也不容易出现线芯折断、外皮开裂的问题，适配运动部件上的安装场景。在做三维建模的时候，这款模型还原了产品的所有安装关键尺寸，包括轴孔直径、法兰止口尺寸、安装孔的孔位分布、壳体外径、轴向总长度、出线口的位置和尺寸，结构设计人员在做设备整体布局时，可以直接把这个模型导入装配体，提前校验编码器和周边部件的空间间隙，确认安装操作空间是否足够，避免实际加工装配时才发现干涉问题，减少设计返工的概率。模型也还原了产品的外观细节，包括壳体的表面处理质感、紧定螺钉的位置、法兰的倒角细节，在做设备三维方案展示的时候，也能更真实地还原设备的实际配置情况，不需要额外做外观简化处理。
