IFMROP520空心轴编码器结构设计

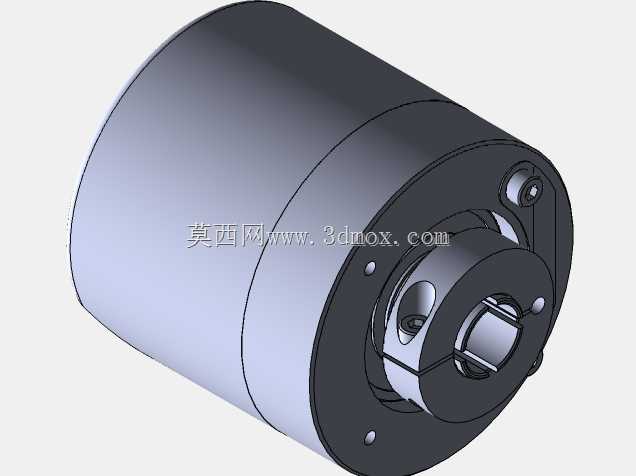

　　在工业自动化生产线的传动链路、伺服进给系统的位置反馈环节、输送设备的转速监测点位，这类空心轴式编码器都是核心的传感反馈部件，ROP520这款产品采用通孔空心轴的安装结构，不需要额外设计联轴器转接结构，能够直接套装在被测转轴上，大幅缩减安装占用的轴向空间，也避免了联轴器安装不同心带来的测量误差、长期运行联轴器磨损导致的反馈精度下降问题。从结构设计来看，这款编码器的外壳采用圆柱形一体化金属壳体，壳体表面做了哑光氧化处理，既能够抵御工业现场的油污、粉尘侵蚀，也能在一定程度上屏蔽外部电磁干扰，保障内部光电码盘的信号输出稳定性。壳体端面的安装法兰上预留了均匀分布的固定螺孔，安装时可以根据现场的安装空间选择对应的螺孔位进行固定，

　　不需要额外制作转接安装板，适配不同安装方向的需求。空心轴的内孔做了精密公差配合设计，轴孔内预留了紧定螺钉的安装位，安装时将转轴穿入内孔后，拧紧紧定螺钉即可完成编码器与被测轴的同步连接，安装过程不需要复杂的对中调试，现场运维更换的效率更高。内部的码盘采用高精度玻璃码盘基底，配合对射式光电检测模组，能够实现高分辨率的角位移检测，输出的脉冲信号可以直接对接PLC、伺服驱动器等控制单元，实时反馈转轴的转速、转动角度、旋转方向等参数，为设备的闭环控制提供精准的位置反馈。在实际应用场景中，这类编码器常被用在包装机械的送膜辊轴转速监测、机床主轴的位置反馈、自动化立体仓库的堆垛机行走轮转速检测、输送线的分拣工位转轴定位等场景，

　　不同场景下对编码器的防护等级、抗振性能都有较高要求，这款编码器的壳体采用密封式结构设计，端盖与主体壳体的配合面做了密封槽设计，装配时加装密封圈后可以达到工业现场常用的IP65防护等级，能够适应有少量飞溅切削液、粉尘较多的生产车间环境。从安装边界尺寸来看，这款编码器的外径属于紧凑型设计，整体轴向长度较短，即使安装在空间局促的设备转轴端部，也不会和周边的走线拖链、设备护板产生干涉，空心轴的孔径适配常见的工业转轴直径范围，不需要对现有设备的转轴做二次加工即可完成安装。在结构设计过程中，重点考虑了长期运行的可靠性，内部的光电模组做了抗振加固处理，码盘与转轴的连接采用无间隙胀紧结构，避免设备启停瞬间的冲击载荷导致码盘松动、测量精度失准。

　　壳体侧面预留了线缆出线口，出线口采用防水接头结构，既可以固定线缆避免拉扯导致内部接线脱落，也能防止液体顺着线缆缝隙渗入编码器内部。在设备选型阶段，结构工程师需要重点核对编码器的空心轴孔径与被测轴的直径公差匹配度，确认安装后编码器的固定止口与设备安装面的贴合度，避免安装后出现偏心导致的测量误差，同时要预留足够的线缆弯曲半径，避免长期运行中线缆弯折断裂。这款编码器的整体结构没有多余的冗余设计，所有结构特征都围绕安装便捷性、运行可靠性、检测稳定性三个核心需求展开，圆柱形的外壳没有突出的棱角，在设备上安装后不会形成安全隐患，也方便日常运维时的表面清洁擦拭。对于三维建模从业者来说，复刻这款编码器模型时，需要重点还原空心轴的内孔公差特征、端面安装螺孔的位置度、壳体上紧定螺钉孔的深度与角度，这些细节都是实际装配时会影响安装效果的关键尺寸，不能做简化处理，否则导出的工程图会无法指导实际的安装座设计。在实际的设备设计过程中，这类标准传感部件的模型精度直接影响整体设备的装配干涉检查结果，如果模型的安装孔位、外形尺寸存在偏差，很容易导致实际加工出来的安装座无法适配编码器，造成零件返工浪费。
