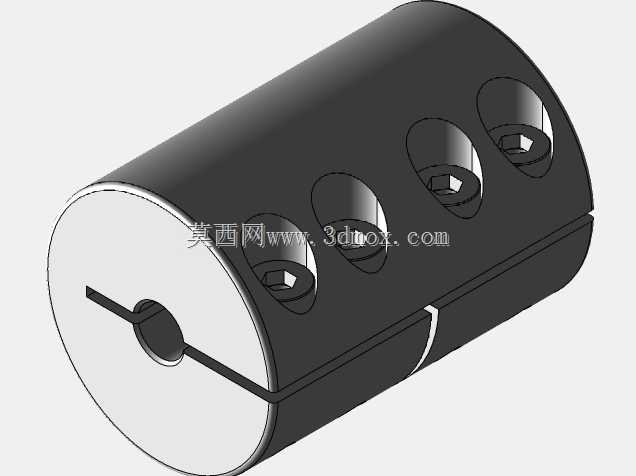

SRGL-25C夹紧式刚性联轴器结构设计

　　也不会因为键槽加工误差带来装配对中偏差。从结构设计思路来看，这款联轴器采用一体式圆柱本体加工，本体沿轴向开设贯通的夹紧缝，配合沿圆周均匀分布的三颗内六角紧定螺丝实现夹紧锁定，相比单螺丝顶丝固定的联轴器，三颗螺丝沿圆周120度均布的设计能够让夹紧力均匀分布在轴的圆周表面，避免单点顶丝带来的轴表面压痕、轴系偏心问题，夹紧后轴与联轴器内孔的接触面积更大，能够传递的扭矩更稳定，也不会出现长期运行后顶丝松动导致的传动打滑问题。本体上的轴向夹紧缝从一端内孔贯通至另一端内孔，当拧紧侧面的夹紧螺丝时，缝宽收缩带动内孔均匀抱紧穿入的两根轴，这种一体式夹紧结构没有多余的装配零件，整体刚性更强，不存在分体式联轴器的装配累积误差，这款夹紧式刚性联轴器主要应用于中小扭矩传动场景下的两根同轴轴系连接，常见于精密检测设备、小型输送机构、编码器安装配套、低功率伺服传动单元等对轴系对中精度有一定要求、无频繁正反转冲击的传动链路中，区别于传统键连接联轴器，这类夹紧式结构无需在轴端加工键槽，不会削弱轴的结构强度，也避免了键连接带来的传动间隙，在轻载精密传动场景下的适配性远高于传统键连结构。从实际使用场景来看，这类联轴器常被用于传感器配套安装、小型步进电机输出端与负载轴的连接，能够在不破坏轴表面完整性的前提下实现轴与轴之间的扭矩传递，尤其适合表面硬度较高、不便于加工键槽的精密光轴连接场景，安装时无需额外做轴端键槽加工工序，现场装配效率更高，

　　能够保证两根连接轴的同轴度传递精度，适合对传动同步性有要求的场景。从外形尺寸与安装边界来看，这款联轴器整体为圆柱外形，外圆表面无突出结构，安装时所需的径向空间仅为联轴器外圆直径对应的回转空间，不会因为突出的螺丝头额外占用径向安装空间，适合安装空间紧凑的小型设备内部；轴向长度覆盖两根轴的插入深度，两端内孔可根据适配轴径做对应加工，安装时仅需将两根待连接轴分别从两端插入内孔至指定深度，依次拧紧圆周上的三颗内六角螺丝即可完成装配，拆卸时松开螺丝即可将联轴器从轴上取下，不会对轴表面造成不可逆损伤，后期设备维护调整轴系位置时操作十分便捷。在实际选型使用时需要注意，这类刚性联轴器不具备补偿径向、角向、轴向偏差的能力，

　　因此安装时需要保证两根待连接轴的同轴度偏差在允许范围内，否则运行过程中会给轴和轴承带来额外的附加载荷，长期运行会加剧轴承磨损、降低传动部件使用寿命，因此更适合轴系对中精度能够得到保证的固定安装场景，比如安装基准面经过精密加工的检测设备、出厂前已经完成轴系校准的集成化传动单元，不适合安装基准偏差大、运行过程中存在轴系窜动的重载冲击场景。从结构细节来看，联轴器的夹紧缝宽度经过精确计算，既能够保证螺丝拧紧时内孔有足够的收缩量抱紧不同公差范围内的光轴，也不会因为缝宽过大导致本体夹紧后出现应力集中断裂的问题，内孔表面可以根据需求做光面处理或者微滚花处理，光面处理不会损伤轴表面镀层，适合外观要求高的不锈钢轴、镀铬轴连接，

　　微滚花处理则能够进一步提升抱紧摩擦力，适合扭矩稍大的传动场景。三颗紧定螺丝的安装孔位置经过精准定位，螺丝拧紧端面与内孔表面齐平，不会出现螺丝突出内孔刮伤轴表面的问题，螺丝采用内六角圆柱头设计，拧紧时受力均匀，能够提供足够的锁紧力，同时可以根据使用场景选择不同强度等级的螺丝，满足不同扭矩传递需求。在三维建模过程中，这类零件需要重点关注夹紧缝的加工工艺性，缝宽要匹配线切割加工的最小割缝宽度，避免设计缝宽过小导致加工难度提升、成本增加，同时螺丝孔的位置要避开夹紧缝的应力集中区域，保证螺丝拧紧时本体受力均匀，不会出现局部开裂问题；内孔的尺寸公差需要根据所适配轴的公差带做匹配设计，通常采用H7级公差，保证与轴的配合间隙在合理范围内，既便于装配时轴的插入，也能保证夹紧后的抱紧力足够传递额定扭矩。
