夹紧式刚性联轴器三维结构设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:605163
  • 夹紧式刚性联轴器三维结构设计
  • 夹紧式刚性联轴器三维结构设计

  在中小扭矩精密传动场景中,轴与轴的同轴连接始终是结构设计环节需要重点考量的部分,这类夹紧式刚性联轴器的应用覆盖了轻工输送设备、小型检测仪器、伺服传动模组等多个常见工业场景,区别于传统键连接的硬性配合,这类夹紧结构不需要在被连接轴上额外加工键槽,能够最大程度保留轴件的完整强度,同时大幅降低现场装配的工序复杂度。从实际使用场景来看,这类联轴器常被用在对传动间隙有严格要求、轴径尺寸公差控制稳定的传动链路中,比如小型编码器的输入轴连接、微型输送带的动力端传动、实验室小型检测设备的动力传递环节,这类场景普遍没有大的冲击载荷,传动扭矩处于中低区间,对连接的同轴度保持能力有一定要求,同时需要后期维护拆装足够便捷。

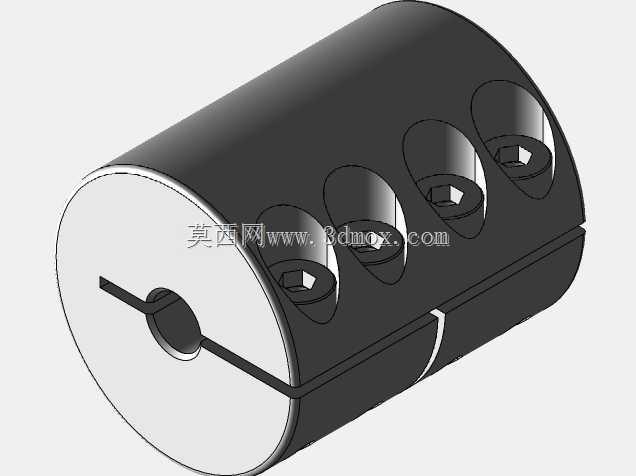

  从功能特性上看,这款联轴器采用一体式圆柱主体结构,沿轴向开设贯通的夹紧缝,配合圆柱面上均匀分布的四个内六角锁紧螺钉,实现对两侧插入轴的抱紧固定。当锁紧螺钉按对角顺序逐步拧紧时,夹紧缝会产生可控的弹性形变,让联轴器内孔壁均匀贴合在被连接轴的外圆面上,依靠接触面的静摩擦力传递扭矩,这种结构没有传统凸缘联轴器的连接法兰冗余结构,整体径向尺寸非常紧凑,能够适配安装空间局促的传动点位。和顶丝式固定的联轴器相比,四个螺钉沿轴向均匀排布的设计,让抱紧力沿轴的接触长度方向分布更均匀,不会出现单点顶丝造成的轴面压痕、应力集中问题,长期运行也不容易出现轴件与联轴器之间的相对滑移,传动的同步性更有保障。

  设计思路上,这款联轴器的主体采用一体化圆柱坯料加工成型,没有额外的拼接装配部件,整体刚性更强,不存在拼接部件带来的装配累积误差。内孔的加工精度需要严格控制圆柱度公差,保证抱紧时内孔壁和轴面的接触面积达到设计要求,避免局部接触造成的应力集中。轴向的夹紧缝宽度经过精确计算,既保证螺钉拧紧时能够产生足够的收缩形变抱紧轴件,又不会因为缝宽过大造成联轴器整体刚性下降,影响传动的同轴度。四个锁紧螺钉的安装沉孔深度经过匹配设计,保证螺钉拧紧后头部不会突出联轴器外圆柱面,避免运行过程中剐蹭周边的设备护罩或者走线,同时沉孔的同轴度公差控制在合理范围,避免螺钉拧紧时出现偏斜,造成抱紧力分布不均。联轴器两端的内孔可以根据实际连接的轴径做适配加工,能够实现不同直径轴之间的过渡连接,不需要额外加装轴套,适配性更强。

  从安装边界与尺寸适配角度看,这款联轴器的整体外圆为光滑圆柱面,安装时不需要预留额外的径向操作空间,只需要保证两侧轴的插入深度达到设计要求的接触长度,即可获得足够的抱紧摩擦力。安装过程中需要先将两侧轴端对齐,保证同轴度偏差在联轴器允许的补偿范围内,虽然刚性联轴器本身对轴的偏移补偿能力有限,但夹紧式结构在装配时允许微小的轴向位置调整,不需要像过盈配合的联轴器那样做热装或者压装操作,只需要内六角扳手即可完成全部装配工序,后期维护拆卸时,只需要松开锁紧螺钉,即可沿轴向抽出联轴器,不会对轴面造成损伤。需要注意的是,这类刚性联轴器不适合用在存在较大径向偏移、角向偏移或者频繁正反转冲击的重载传动场景,在选型时需要根据实际传递的扭矩、轴径尺寸、安装空间长度做匹配核算,保证螺钉的锁紧力矩达到设计要求,避免运行过程中出现抱紧力不足打滑的问题。整体结构没有易损部件,只要安装时锁紧力矩符合要求,长期运行不需要额外的维护保养,非常适合在洁净度要求较高、维护空间有限的设备内部使用。
