内螺纹圆柱焊接接头结构设计

　　在工业传感检测、低压流体管路布设的现场施工环节，这类带内螺纹的圆柱焊接接头是十分常用的衔接构件，多数场景下它承担着两个核心作用：一是作为传感器的安装基座，通过焊接方式固定在设备壳体、管路外壁的预设开孔位置，依靠内螺纹实现检测探头的快速旋接固定，省去额外加工安装螺纹孔的工序，尤其适合薄壁罐体、低压输送管道这类不适合直接攻丝的基体结构；二是作为小通径管路的焊接式衔接端，对接带外螺纹的管路接头、测压表具，相比卡套式接头，焊接固定后的结构抗振性能更强，不会因为设备长期运行的振动出现衔接松动、密封失效的问题。

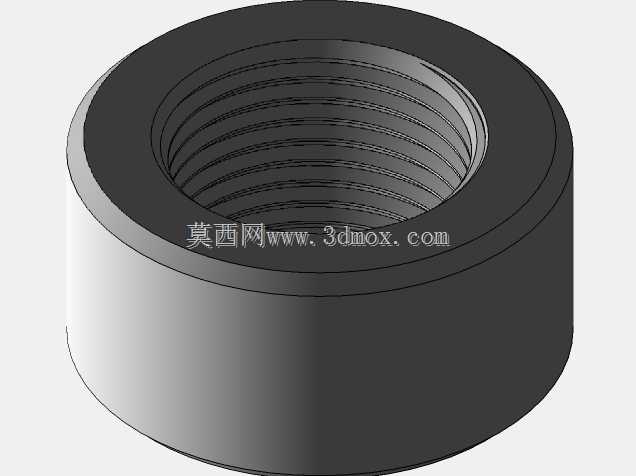

　　从结构设计逻辑来看，这类接头采用等外径圆柱结构，没有额外的外置六角扳拧边，核心考量是适配焊接安装的作业场景：安装时不需要预留扳拧操作的空间，接头整体可以完全贴合基体焊接面，整圈焊缝可以连续施焊，不存在结构干涉导致的焊缝断点，能有效降低焊接位置的泄漏风险。内螺纹采用标准公制管螺纹设计，螺纹牙型角度、螺距完全匹配常规工业传感器、小型测压配件的外螺纹规格，旋合长度控制在1.2倍公称直径以上，保证螺纹旋接后的啮合强度，即使在带轻微压力的工况下，配合生料带、密封胶就能实现可靠密封，不会出现螺纹滑牙、衔接脱出的问题。接头的端面做了极小的倒角处理，一方面是去除机加工后的锐边毛刺，避免安装作业时划伤操作人员，另一方面焊接时倒角位置可以形成自然的焊缝坡口，不需要额外开坡口就能保证焊料充分填充衔接缝隙，提升焊接位置的结构强度。

　　从安装边界尺寸来看，这类接头的外径尺寸比内螺纹大径大出足够的壁厚余量，壁厚取值兼顾了焊接强度和内螺纹的啮合深度需求，不会因为焊接时的高温传导导致内螺纹出现热变形，也不会因为壁厚过薄导致焊接时出现焊穿、接头变形的问题。接头的轴向高度根据常用的安装需求设定，既保证螺纹有足够的旋合长度，又不会因为轴向尺寸过高导致安装后传感器探头突出基体过多，减少外力磕碰损坏探头的风险。实际建模过程中，内螺纹的收尾段做了合理的退刀结构设计，符合常规车削加工的工艺要求，不会出现无法加工的干涉结构，外圆柱面的粗糙度设定满足焊接作业的表面要求，不需要过高的加工精度就能实现可靠的焊接贴合。

　　在不同的应用场景下，这类接头的适配性很强：在液压泵站的压力检测点位，它可以焊接在油箱、阀块的预设位置，安装压力传感器实时监测系统压力；在给排水、低压气动管路中，它可以作为温度传感器、流量检测探头的安装座，不需要在管材上加工复杂的安装结构；在小型设备的壳体组装环节，它也可以作为走线接头的固定座，焊接后旋接电缆格兰头实现线缆的密封固定。设计这类结构时，核心要平衡的是焊接热影响区和螺纹精度的关系，建模时预留的加工余量要匹配常规的加工工艺路线，先完成外圆、端面的粗加工，加工内螺纹后再进行焊接作业，或者焊接后做二次螺纹精整，都能保证最终的安装精度，不会出现螺纹错牙、旋接卡滞的问题。整个结构没有多余的复杂特征，所有尺寸都围绕安装便捷性、连接可靠性展开，没有冗余的设计元素，完全服务于实际工业安装的使用需求。
