滑动门导向滚轮支撑组件结构设计

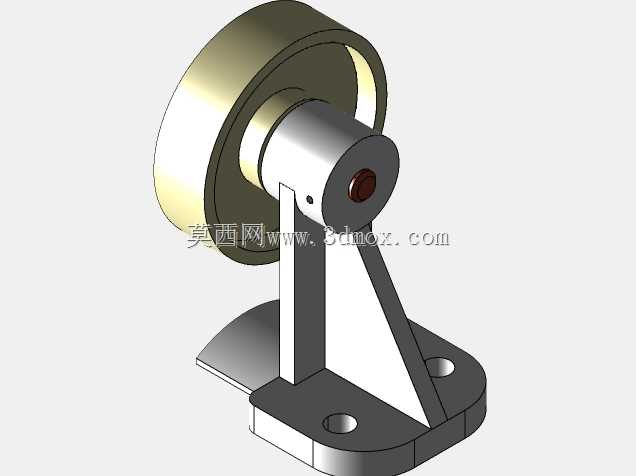

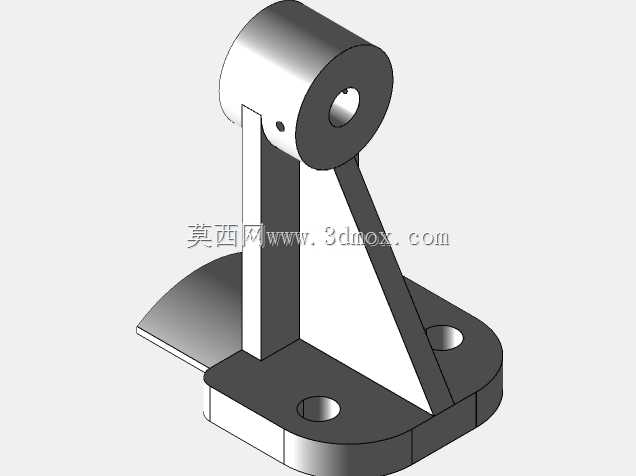

　　这套滑动门导向滚轮支撑组件，主要应用在工业平移门、车间隔断推拉门、重型设备防护滑移门的导向承重场景中，区别于普通民用推拉门的轻载滚轮，该结构针对工业场景下大重量、高频次开关门的使用需求做了针对性强化，日常运行中承担门扇的垂直承重与水平方向导向限位作用，避免门扇平移过程中出现卡滞、偏摆、脱轨的问题。从结构设计逻辑来看，组件采用分体式装配思路，底部为带两个安装孔的L型折弯支撑座，支撑座与竖直立板之间增设了三角形加强筋，这处加强结构是设计中的关键补强点——当滚轮承受门扇垂直方向的载荷时，竖直立板与底板连接位置会承受持续的弯矩作用，若没有三角筋补强，长期交变载荷下立板很容易出现焊接位置开裂或者塑性变形，直接导致门扇下沉卡滞。

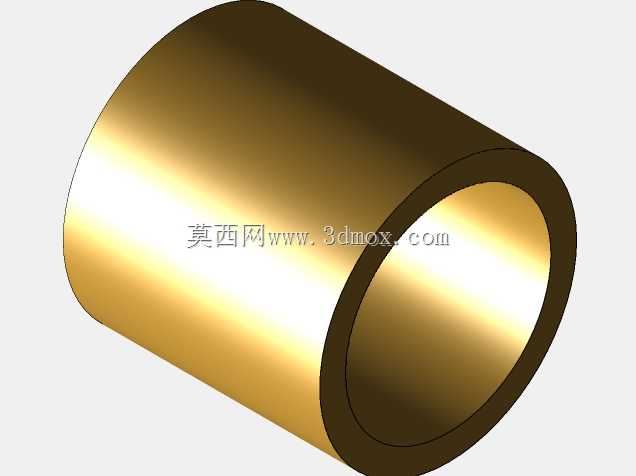

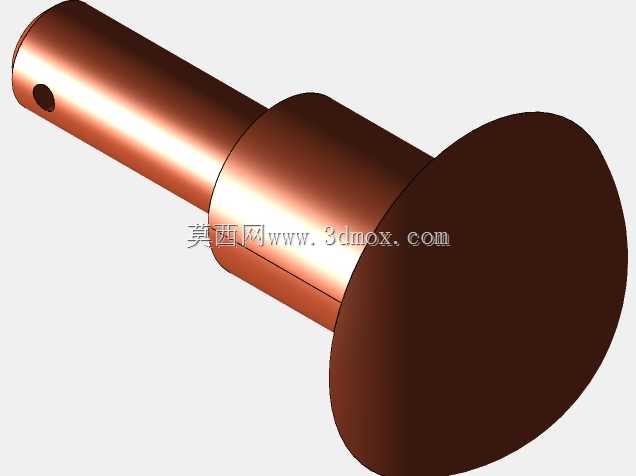

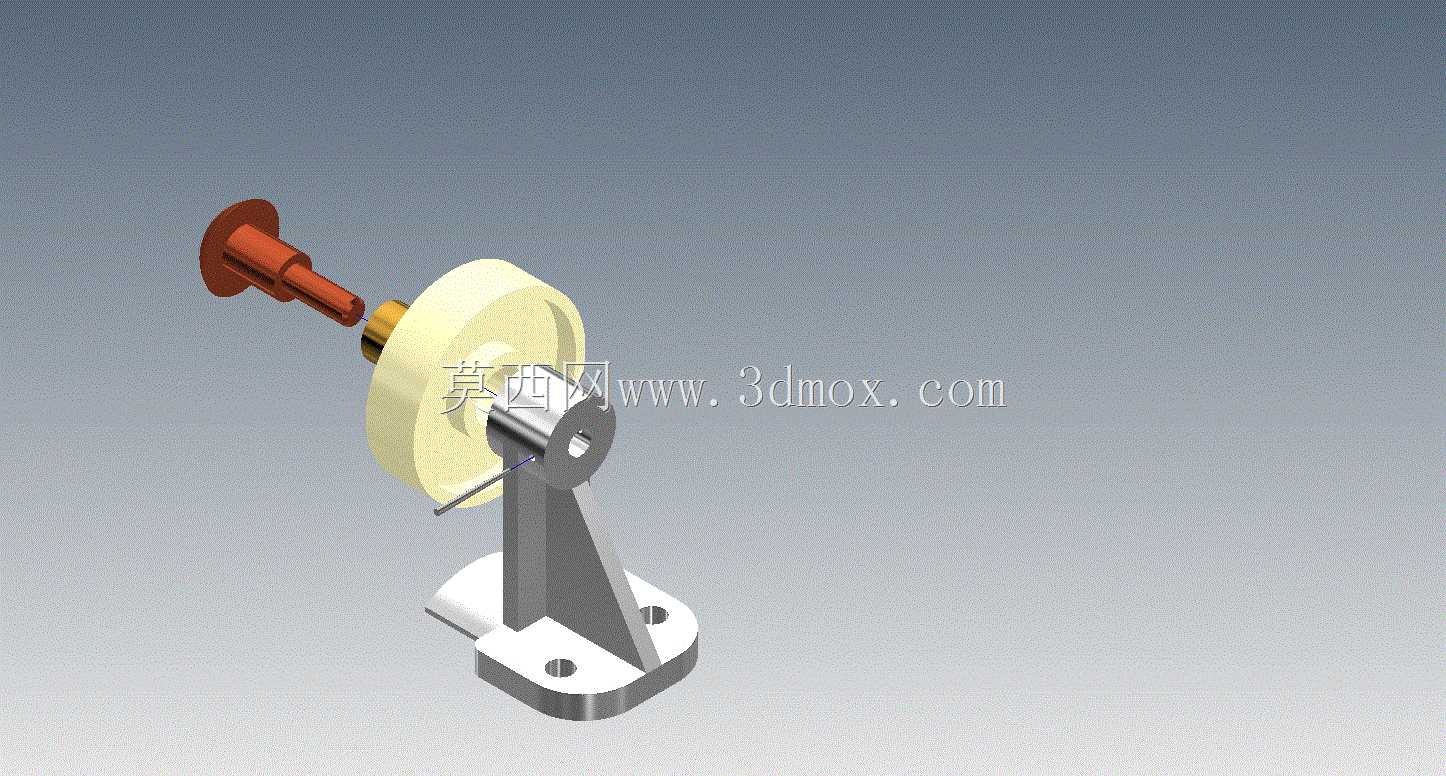

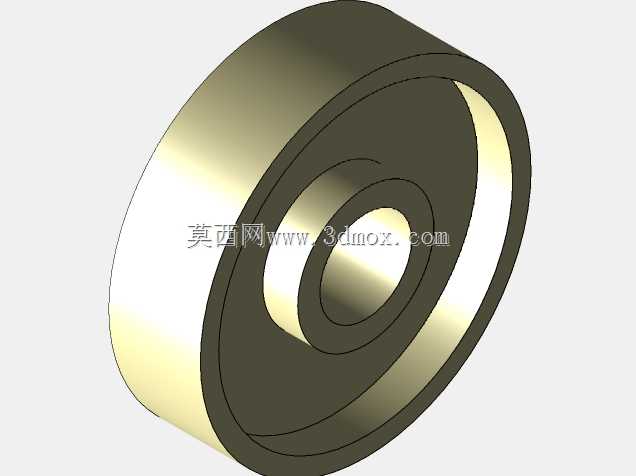

　　支撑座的底板做了下探式折边，安装时折边可以贴合安装基准面的侧边，既能够在安装时快速定位，抵消滚轮受侧向力时的扭转力矩，也能避免安装螺栓长期受剪切力出现断裂失效。滚轮部分采用大直径轮体设计，轮缘做了圆弧过渡处理，适配市面上常见的C型、H型滑动门导轨，大直径轮体的优势在于滚动过程中接触应力更小，同等载荷下轮体与导轨的磨损量更低，同时轮体与中心轴之间设置了自润滑衬套，不需要定期加注润滑脂就能维持顺畅转动，适配多粉尘、少维护的工业车间环境。中心轴与立板的连接采用径向紧定螺钉锁紧的方式，装配时不需要复杂的工装，只需要将轴穿入立板的安装孔后拧紧紧定螺钉即可完成固定，后期维护更换轮体时，只需要松开紧定螺钉就能抽出中心轴，

　　拆换效率比传统的过盈压装结构提升数倍。从安装边界尺寸来看，支撑座底板的两个安装孔采用对称排布设计，孔位间距适配工业铝型材、型钢门框的标准安装孔距，不需要现场二次打孔就能直接装配；滚轮的伸出长度经过核算，安装后门扇与安装面之间预留有足够的间隙，不会出现门扇运行时摩擦墙面或者门框的问题；整体组件的垂直高度控制在常规滑动门导轨的安装高度范围内，不需要额外调整导轨的安装位置就能替换同类型的老旧滚轮组件。实际选型应用中，需要注意该组件的额定承重与门扇重量的匹配，单组组件的承重冗余量建议保持在门扇单轮分配载荷的1.5倍以上，避免长期满载运行导致轮体或者支撑座出现疲劳变形；安装时需要保证同一扇门上的多组滚轮处于同一水平基准面，

　　否则会出现单个滚轮受力过载的情况，加速轮体磨损。设计过程中也充分考虑了加工工艺性，支撑座的所有板件都可以采用常规激光切割、折弯工艺成型，不需要开模定制，小批量生产时成本可控；轮体可以采用标准尼龙或者金属滚轮成品，只需要加工对应的中心轴与支撑座即可，能够大幅缩短生产交付周期。在实际设备防护门的应用场景中，这类滚轮组件还可以搭配上导向轮使用，形成下承重上导向的滑移结构，门扇开关过程中运行阻力小，即使是重量超过百公斤的钢制防护门，操作人员只需要很小的推力就能实现门扇的平稳开合，不会出现普通铰链门开关费力、占用侧向空间的问题。
