IFM SI5000传感器配套安装适配结构

　　在流体输送管路的工况监测场景里，流量参数的稳定采集直接决定了工艺管控的精度，IFM SI5000作为常用的流量检测元件，其安装适配结构的合理性，会直接影响传感器的检测精度、密封可靠性以及后期维护的便捷性。这套适配结构的设计，首先要匹配传感器本体的安装接口尺寸，传感器上部的圆柱型壳体直径、下部探杆的外径、安装螺纹的规格都是设计时的核心基准，适配结构的内螺纹公差需要严格控制在6H精度范围内，保证和传感器外螺纹配合时既不会出现旋合过松导致的密封失效，也不会因为过盈量过大造成安装时螺纹咬死，给后期拆卸维护带来麻烦。

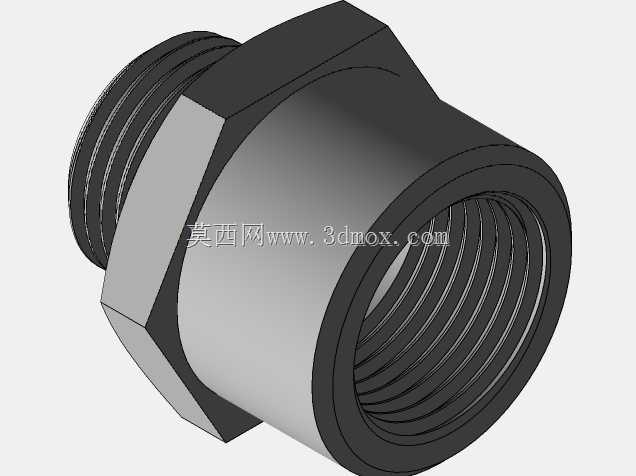

　　从实际工况的适配角度出发，这套适配结构需要兼顾不同壁厚管路的安装需求，下部的锁紧螺母采用六角外形设计，适配常规的开口扳手操作，不需要专用工装就能完成现场安装，锁紧螺母和管路壁面接触的端面设计有密封垫圈安装槽，槽深和宽度匹配标准丁腈橡胶密封圈的尺寸，安装后可以实现1.6MPa工作压力下的无泄漏密封，满足常规水、液压油、轻度腐蚀性流体管路的使用要求。探杆伸入管路内部的长度经过校核，保证传感器的检测端面处于管路中心流道区域，避开管壁附近的紊流区，减少流场扰动对检测精度的影响，避免因为安装位置不当导致的检测数据漂移。

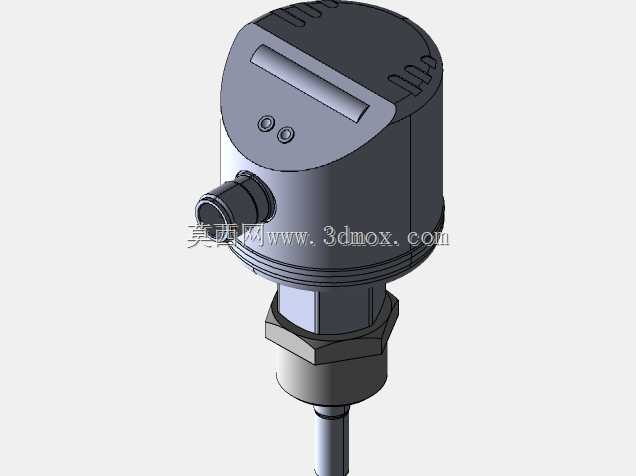

　　传感器上部的壳体部分，适配结构预留了足够的操作空间，侧面的电气接头安装位置没有结构干涉，现场布线时可以直接旋转接头方向，适配不同走向的线缆排布需求，不需要额外调整传感器的安装角度。顶部的显示区域完全外露，操作人员在现场巡检时可以直接读取流量参数，不需要额外拆除防护结构。壳体上部的防滑纹理设计，在安装传感器时可以徒手旋入预紧，最后再用扳手拧紧锁紧部位，避免安装过程中过度施力损坏传感器内部的检测元件。

　　从建模的细节处理来看，所有的棱角位置都做了R0.5-R1的圆角过渡，既符合机械加工的工艺要求，避免锐边割伤安装人员，也能减少应力集中，提升结构在长期振动工况下的结构强度。螺纹部分的建模采用真实的螺旋线扫描生成，而不是简化的贴图示意，在做虚拟装配干涉检查时，可以真实模拟螺纹旋合的全过程，提前发现配合尺寸的偏差。密封槽的尺寸严格按照密封圈的压缩比要求设计，压缩量控制在15%-25%之间，既保证密封效果，也不会因为压缩量过大导致密封圈过早老化失效。

　　在不同行业的应用中，这套适配结构可以根据管路材质调整安装形式，针对金属管路可以采用螺纹直接旋合安装，针对PVC等非金属管路，可以搭配焊接底座或者卡箍结构实现固定，不需要对传感器本体做任何修改，只需要调整适配结构的下部接口形式就能完成适配。在液压站、冷却水循环系统、润滑油管路、化工流体输送等场景中，这套适配结构都能保证传感器的稳定安装，避免因为安装结构设计不合理导致的传感器脱落、密封泄漏、检测不准等常见问题。设计时还考虑了温度变化带来的热胀冷缩影响，适配结构和传感器采用同系列的金属材质，线膨胀系数接近，在-20℃到80℃的常规工作温度范围内，不会因为材质膨胀量差异导致螺纹配合松动，保证长期运行的可靠性。
