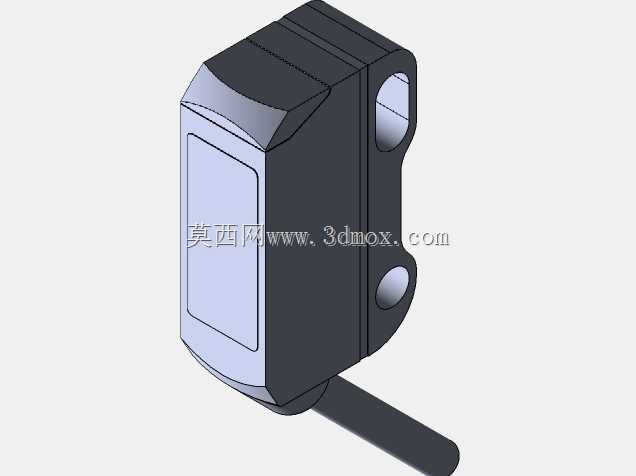

IFM O8P200光电传感元件三维结构

　　在离散制造的产线工位、物流分拣的道岔节点、包装设备的进料定位环节，这类光电检测元件是触发逻辑判断、实现工位互锁的核心感知部件，没有可靠的检测信号输入，后续的气缸动作、伺服走位、分拣拨杆动作都无法按预设逻辑执行，很多现场的非机械类停机故障，追根溯源都是检测元件安装位置偏差、感应边界不匹配导致的信号误触发或漏检。这款O8P200型光电检测元件的结构设计，完全贴合工业现场的安装使用习惯，主体采用方正的块式壳体，侧面预留两个贯通的安装孔位，不需要额外定制复杂的安装支架，直接用M4或者M5的内六角螺丝就能固定在铝型材机架、设备安装板或者工位旁的立板上，安装孔的间距做了标准化适配，和市面上主流的同规格光电传感器安装孔位完全兼容，

　　现场替换旧件的时候不需要重新打孔调整位置，能大幅缩短设备停机维护的时间。从结构细节来看，壳体前端的感应面做了轻微的内凹防护设计，能避免现场安装调试的时候工具磕碰刮花光学透镜，也能减少生产过程中飞溅的切屑、灰尘直接附着在透镜表面影响检测精度；壳体尾部预留了线缆出线的让位空间，出线方向垂直于安装面，布线的时候可以顺着设备的线槽走线，不会和周边运动的机构产生线缆干涉。建模的时候特意还原了安装边界的所有细节：两个安装孔的中心距、壳体整体的长宽高尺寸、感应面到安装基准面的距离、出线端的最小弯曲半径预留空间，这些参数都是现场安装调试时必须核对的核心尺寸，很多工程师做设备布局的时候如果只参考产品样册的平面尺寸，很容易忽略壳体的倒角、安装孔的沉头深度，导致实际装配的时候螺丝锁不到位、传感器和周边零件产生硬干涉。从功能适配的角度，这类块式光电传感器通常用于检测距离在几十厘米到一米范围内的工件有无、位置到位判断，相比圆柱形的光电传感器，方正的壳体在调整检测角度的时候更容易找正基准，安装完成后不容易因为设备运行的振动产生角度偏移，检测的重复精度更稳定。在做整线三维布局的时候，把这个传感器模型导入装配体后，可以直接模拟检测光轴的覆盖范围，提前预判工件经过检测位的时候是否会处于有效检测区间，有没有其他结构件遮挡光轴，避免设备加工组装完成后才发现检测位存在盲区，再返工调整安装支架的位置。壳体的边角都做了小圆弧过渡处理，没有尖锐的棱角，

　　现场安装调试的时候不会划伤操作人员的手部，外壳的材质选用耐工业油污的工程塑料，在切削液喷淋、少量油污飞溅的机加工工位也能长期稳定工作，不会因为壳体腐蚀导致内部电路损坏。建模过程中对安装孔的沉头深度做了精确还原，锁付螺丝的时候不会因为螺丝长度选的过长顶到壳体内部的电路板，也不会因为螺丝太短导致锁附力不足，设备长期振动后传感器出现移位。另外传感器侧面的两个安装孔是长圆形？不对，看模型是两个圆形的贯通孔，孔位的轴线和安装基准面平行，锁付的时候可以在螺丝和安装板之间加薄垫片，小范围调整传感器的前后位置，适配不同检测距离的需求，不需要重新加工安装孔。在自动化设备的设计中，这类检测元件的选型和安装位置设计往往是容易被忽略的细节，

　　很多刚入行的工程师只会关注传感器的检测距离参数，忽略了壳体的外形尺寸、安装方式、出线方向对整体布局的影响，等到装配的时候才发现传感器装上去之后和旁边的气管、线槽撞在一起，或者线缆弯折半径太小长期使用后出现线芯断裂。这个三维模型完整还原了产品的所有外部结构特征，导入装配体后可以直接做干涉检查、安装位置模拟，提前把这些现场可能出现的问题在设计阶段就排除掉，减少后期现场调试的工作量。比如在皮带输送机的工件到位检测工位，传感器通常安装在皮带侧面的支架上，模型导入后可以调整安装高度，确认感应面正对着皮带上方的工件通过位置，不会被皮带的托辊、支架的立板遮挡光轴；在机械手的取料工位，传感器可以安装在手指气缸的旁边，模拟检测工件是否被成功抓取，确认传感器的位置不会和机械手的运动轨迹产生干涉。
