传感器配套安装固定支架结构设计

　　在工业自动化检测工位的布局中，传感器的安装定位精度直接决定了检测信号的稳定性，这款配套支架正是针对光电类、接近类传感器的侧装场景设计的承载结构。日常在流水线工件到位检测、设备行程限位确认、物料有无判别这类工位上，传感器往往需要避开主运动路径，同时保持检测端面与被测物的固定间距，这类一体式折弯支架就承担了定位与承载的双重作用。

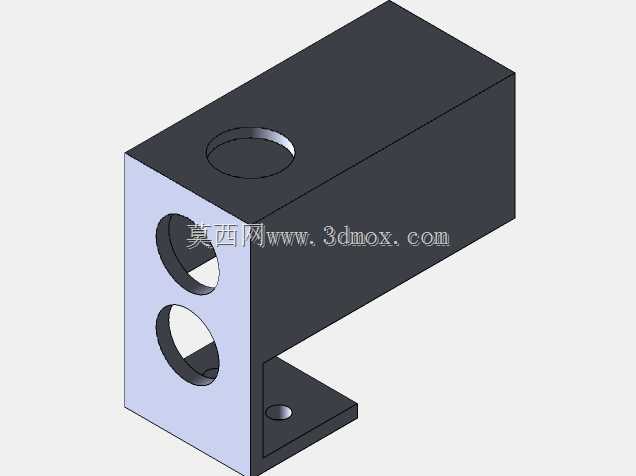

　　从结构功能来看，主体采用方块式基座加下延安装耳的组合构型，基座正面开设的两个同轴贯通孔，是用于穿装圆柱型传感器的安装位，孔位的同轴度公差控制在0.02mm以内，避免传感器装入后出现检测轴线偏斜；基座顶面的沉孔用于穿装锁紧顶丝，传感器穿入后可通过顶丝锁紧径向位置，防止设备运行过程中振动导致传感器移位，顶丝孔的沉台设计可以让锁紧螺钉头部完全没入基座表面，不会突出剐蹭周边走线或者运动部件。下延的单安装耳上开设的通孔，用于将整个支架固定在设备型材或者安装板上，安装耳与基座主体采用直角折弯一体结构，相比拼接式支架减少了连接缝隙带来的累积误差，长期受振动影响也不会出现连接松动的问题。

　　设计过程中首先考虑的是安装边界的适配性，基座主体的厚度刚好匹配常用M18圆柱型传感器的安装螺母锁紧行程，两个安装孔的中心距按照常见双传感器并排检测的间距要求设定，既可以同时安装两个对射型传感器实现收发对位，也可以单孔安装传感器、另一孔预留走线或者安装辅助定位销。安装耳的伸出长度经过反复校核，保证支架固定在设备机架上时，传感器的检测端面刚好伸出机架侧面12mm，不会被机架结构遮挡检测波束，同时也不会过度伸出导致被运动工件剐蹭。基座的边角全部做了C1倒角处理，一方面是去除机加工后的锐边避免安装时划伤操作人员，另一方面也减少应力集中，在设备长期受振动的工况下不会出现边角开裂的问题。

　　实际应用场景里，这类支架常被用在皮带输送机的侧边工件到位检测、自动化装配站的夹具位置确认、机床门的开合限位检测这类位置，相比万能安装支架，这款专用支架不需要额外拼接调整角度，安装时只需要将安装耳的孔位对准设备上的预设螺孔，拧紧固定螺栓后再装入传感器调整检测距离，锁紧顶丝即可完成安装，整个安装过程不需要额外制作转接板，能大幅缩短现场调试的时间。结构材质选用常用的Q235钢做表面发黑处理，兼顾结构强度与防锈能力，在普通工业车间的环境下长期使用不会出现锈蚀变形，基座的壁厚设置为8mm，即使传感器受到意外侧向碰撞，也不会出现基座变形导致传感器位置偏移的情况，能有效保护内部的传感元件不受损坏。

　　在建模过程中，所有孔位的尺寸都按照传感器的标准安装尺寸做了公差适配，贯通孔的内径比传感器外径大0.1mm，既保证传感器可以顺利穿入，又不会因为间隙过大导致传感器晃动；安装耳上的固定孔设计为长圆孔形式，允许安装时有±2mm的位置调整量，抵消设备机架加工时的孔位误差，降低现场安装的对位难度。整个支架没有多余的冗余结构，整体构型紧凑，占用安装空间小，在设备内部走线空间紧张的位置也能顺利布置，不会和周边的气管、电缆产生干涉。
