膜片式高刚性同轴联轴器结构设计

　　在精密传动链路的设计选型中，这类叠片膜片结构的联轴器往往承担着补偿两端轴系安装偏差、稳定传递旋转扭矩的核心作用，常见于伺服驱动进给系统、精密检测仪器的传动端、小型自动化模组的动力衔接位置，区别于传统的刚性联轴器完全无补偿能力、弹性套柱销联轴器存在传动背隙的问题，这类膜片耦合结构依靠金属叠片的微弹性形变，可同时补偿两端轴的径向偏移、角度偏摆以及少量轴向窜动，且传动过程无相对滑动、无背隙，能满足高精度传动的回转精度要求。

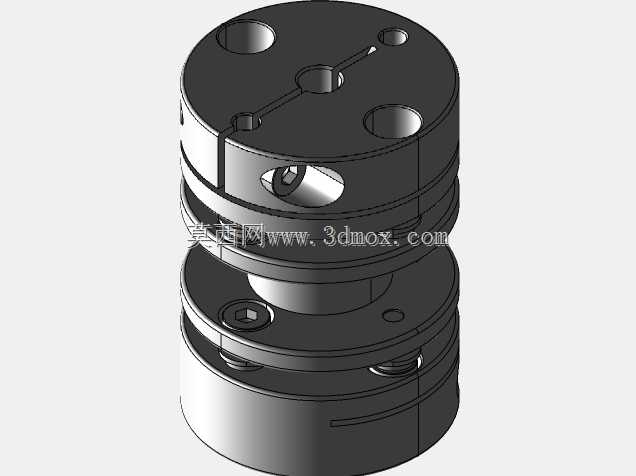

　　从结构设计逻辑来看，该联轴器采用上下两组对称的夹座结构，中间通过环形膜片组实现扭矩传递，两端的夹座均设计为开缝夹紧结构，配合侧面的锁紧螺钉，可在不破坏轴表面的前提下实现与电机轴、负载轴的可靠抱紧，避免键连接带来的回程间隙。夹座端面上预留的多个安装孔，一方面用于膜片组与夹座的紧固连接，通过圆周均布的螺钉将膜片压紧在夹座的定位端面上，保证扭矩传递时膜片受力均匀，避免局部应力集中导致的膜片疲劳损坏；另一方面部分孔位可作为安装对位的工艺孔，方便装配时快速调整两端轴的同轴度，减少现场安装的调试时间。夹座侧面的径向开孔，既可以作为锁紧螺钉的操作避让空间，也能在高速回转时减少风阻，同时兼顾一定的散热作用，避免长时间高负载运行时夹紧部位的热量累积影响抱紧力。

　　设计过程中需要重点控制的尺寸边界包括两端轴孔的直径公差，通常按照H7级精度加工，保证与常用的伺服电机输出轴、精密滚珠丝杠轴径的配合间隙控制在合理范围，既不会因为间隙过大导致传动偏心，也不会因为过盈量过大造成装配困难。夹座的开缝宽度需要经过受力核算，既要保证锁紧螺钉拧紧时夹座能产生足够的弹性变形抱紧轴，也要避免开缝过宽导致夹座自身刚性不足，在传递大扭矩时出现夹座变形失效。中间膜片组的叠片数量、单片厚度以及膜片的外径尺寸，直接决定了联轴器的额定扭矩承载能力和允许的最大补偿量，设计时需要根据实际传动链路的峰值扭矩、两端轴的最大安装偏差值来匹配对应的膜片参数，同时要保证膜片安装后与两端夹座的贴合面平面度达标，避免膜片安装时存在预扭曲，导致运行过程中膜片产生额外的交变应力，缩短使用寿命。

　　在实际安装场景中，这类联轴器的轴向总长度需要匹配安装空间的轴向尺寸，避免出现安装后电机与负载端的轴向距离不匹配，导致膜片被过度拉伸或者压缩的情况。两端夹座的外圆尺寸需要考虑周边部件的避让距离，尤其是在高速回转的应用场景中，要保证联轴器外圆与周边的传感器、走线槽、防护板等部件留有足够的安全间隙，防止运行过程中出现剐蹭。另外，夹座上的锁紧螺钉需要采用对称拧紧的方式，按照规定的扭矩值分次拧紧，避免单侧拧紧导致夹座倾斜，造成膜片受力不均，影响传动精度和使用寿命。

　　不同于梅花型联轴器存在弹性体老化、温度适应性差的问题，这类金属膜片结构的联轴器可在更宽的温度范围内工作，且不需要定期维护更换弹性部件，适合在洁净车间、高低温测试环境等不便频繁维护的场景下使用。在传动精度要求较高的检测类设备中，这类联轴器的等速传动特性可以保证输入端的旋转角度无差传递到输出端，不会因为联轴器的弹性滞后导致检测数据出现偏差，这也是其在精密仪器仪表传动场景中被广泛应用的核心原因。设计建模时需要重点还原膜片组的叠层结构、夹座的开缝细节以及各个安装孔的位置精度，保证模型导入装配体后可直接用于干涉检查、安装模拟，提前排查装配过程中可能出现的尺寸冲突问题，减少实际加工装配时的出错概率。
