易福门DN1050工业电源模块三维建模

　　这款电源模块的三维建模，是针对工业现场传感供电场景做的结构还原，建模过程中首先考虑的是工控柜内的实际安装适配性，毕竟这类供电单元大多部署在生产线控制柜、设备侧电气箱内部，要和周边的断路器、端子排、传感信号处理模块预留足够的走线与散热间隙。从实际用途来看，该模块主要为现场的工业传感器、小型信号变送单元提供稳定的直流供电输出，在自动化产线的检测工位、物流分拣的光电检测组、机床加工的到位信号采集回路里，这类供电单元是保障传感信号稳定传输的核心部件，避免因为供电纹波过大导致传感器误触发、信号丢包的问题。

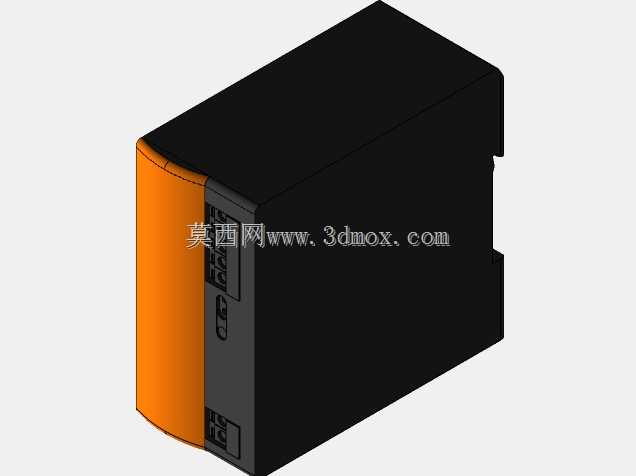

　　建模时的结构设计思路完全贴合实物的装配逻辑，主体采用三段式拼接结构：前端弧形橙色端盖做了圆角过渡处理，避免安装时剐蹭操作人员手部或相邻线缆的绝缘层；中间灰色区域是接口与状态指示区，预留了接线端子的安装位、状态指示灯的透光孔位，建模时严格对齐了实物的卡扣配合公差，保证端盖与主体壳体的装配间隙控制在0.2mm以内，符合工业电气元件的防护等级要求；后端黑色主体是电源的核心电路容纳腔，做了侧壁的加强筋结构建模，还原了实物壳体的抗挤压性能，毕竟柜内布线时难免会有拉扯线缆的情况，壳体强度不足很容易出现开裂变形。

　　外形尺寸与安装边界的还原是这次建模的重点，模块整体为长方体带弧形前端的结构，宽度适配标准DIN导轨的安装卡槽，建模时还原了背部的导轨卡扣结构，安装时只需将卡扣卡入35mm标准工业导轨即可完成固定，不需要额外打孔，适配绝大多数工控柜的安装规范。模块的深度方向预留了接线后的线缆弯曲半径空间，建模时标注了接线端子距离柜体内壁的最小安全距离为15mm，避免接线后线缆过度弯折导致线芯断裂；高度方向和同系列的信号处理模块保持一致的尺寸模数，方便在柜内做并排齐平安装，保证柜内布线的整齐度，也便于后期维护时快速识别模块功能。

　　从功能特性的结构还原来看，建模时考虑了模块的散热需求，在壳体两侧预留了对流散热槽的结构，虽然是封闭式壳体，但散热槽的位置对应内部功率器件的安装位，保证工作时产生的热量能通过壳体缝隙快速散出，避免长时间满负载工作时内部温度过高影响供电稳定性。前端的橙色区域除了装饰作用，也是模块的功能识别区，和周边黑色、灰色的其他电气元件形成明显的视觉区分，维护人员在排查故障时能快速定位到供电模块的位置，缩短故障排查时间。

　　建模过程中还还原了模块的安装固定细节，背部的导轨卡扣做了可活动的结构示意，模拟实际安装时卡扣的弹起与锁止状态，同时在模块底部预留了固定螺丝的备用孔位，对于振动较大的设备安装场景，可以额外加装螺丝做二次固定，避免设备运行时的振动导致模块从导轨上滑落。接线端子的位置做了内凹处理，保证接线完成后端子不会突出模块主体平面，避免相邻模块安装时挤压接线端子导致接线松动，端子的接线孔尺寸适配0.5-2.5平方毫米的多股铜芯线，符合工业现场的接线规范。

　　在实际的设备选型配套中，这类电源模块的三维模型可以直接导入电气柜的整体装配模型中，做干涉检查和布局规划，提前预判柜内的空间是否足够，走线是否顺畅，避免实际装配时出现模块装不下、线缆长度不够的问题。建模时所有的安装孔位、卡扣位置、接口尺寸都严格按照实物的测量尺寸还原，没有做随意的简化，保证导入装配后做的干涉检查结果准确可靠，能直接用于指导实际的柜内布局设计。
