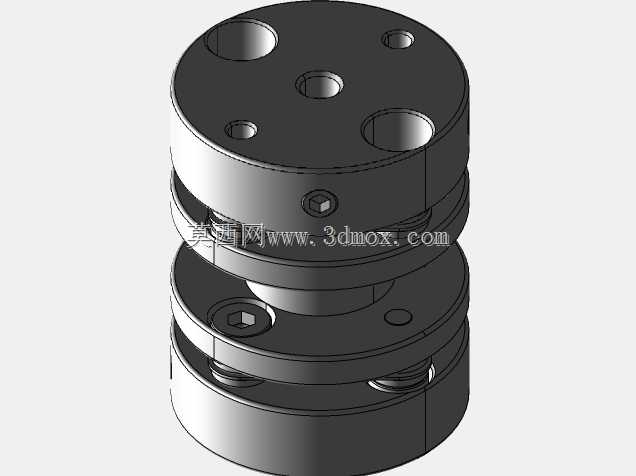

SDA-22膜片式弹性联轴器结构设计

　　做精密传动结构设计快十二年，经手的联轴器选型和建模少说也有上百款，这次拆解复现的这款SDA-22双膜片联轴器，是我在半导体检测设备、小型伺服传动工位上用得频次很高的一款结构。很多刚入行的工程师选联轴器总盯着扭矩参数看，实际在精密传动场景里，安装对中偏差补偿、回转精度、动平衡表现才是决定整套传动机构寿命的核心，这款结构的设计逻辑刚好踩中了这些核心需求。

　　先从实际应用场景说，这类双膜片结构的联轴器，最常出现在对传动精度要求高的工位：比如视觉检测设备的伺服电机与滚珠丝杠连接、小型编码器与主轴的传动连接、实验室精密分析仪器的动力传输端，这些场景有个共性——电机端和负载端的轴系很难做到绝对对中，加工件的形位公差、装配时的累计误差、设备运行时的温升形变，都会带来径向、角向甚至轴向的安装偏差，如果用刚性联轴器，这些偏差会直接转化为轴承端的附加载荷，轻则导致电机轴承异响、丝杠磨损加快，重则直接导致伺服电机过载报警、编码器计数丢脉冲。

　　这款联轴器采用双膜片串联的结构，和单膜片结构比起来，补偿偏差的能力提升了近40%：中间的间隔体把两组金属膜片分开，单组膜片负责补偿单方向的角向偏差，两组配合就能同时补偿径向、角向、轴向三个维度的安装偏差，实际装配时允许的径向偏差可以达到0.2mm左右，角向偏差允许1度以内，轴向窜动补偿量在0.3mm上下，这个参数对于普通精密装配的工位来说，完全可以抵消常规加工和装配带来的误差，不需要额外做高精度的对中工装，能省下不少装配调试的时间成本。

　　从结构设计细节来看，两端的轴毂采用高强度铝合金加工，表面做硬质阳极氧化处理，重量比同规格的钢制联轴器轻60%以上，整体转动惯量极低，非常适合伺服电机这类需要频繁启停、正反转切换的传动场景，不会因为联轴器自身惯量过大给电机带来额外的动态负载。膜片采用的是叠片式不锈钢金属膜片，不是单张厚膜片，多片薄金属膜片叠合的结构，既保证了扭转方向的绝对刚性——回转背隙可以控制在1弧分以内，完全满足编码器、高精度丝杠这类零背隙传动的要求，又能在偏差方向产生可控的弹性形变，不会因为反复形变产生金属疲劳，正常工况下使用寿命可以达到两万小时以上，基本能覆盖整套设备的全生命周期。

　　安装固定方式上，两端轴毂都采用夹紧式锁紧结构，侧面用内六角紧定螺钉施加锁紧力，抱紧力比顶丝式结构大很多，在频繁正反转的工况下不会出现轴和轮毂打滑、跑位的问题。建模的时候特意还原了所有安装边界细节：两端的轴孔直径范围覆盖6mm到16mm的常用轴径，对应不同功率的伺服电机、编码器输出轴；整体外径22mm，总长度控制在35mm左右，安装时不需要预留太大的径向空间，哪怕是结构非常紧凑的小型设备内部也能塞进去；端面上的安装孔位完全对应成毅Sungil原厂的安装尺寸，替换原厂件的时候不需要调整两端轴系的安装位置，直接装上去就能用，互换性很强。

　　建模过程中我特意把膜片的叠片间隙、螺钉的沉头深度、中间间隔体的配合公差都做了1:1还原，不是那种只做外形的简化模型：膜片和轴毂、间隔体之间的配合面做了0.02mm的间隙模拟，实际装配时膜片是处于自然不受力的状态，只有当存在安装偏差时才会产生形变；锁紧螺钉的位置做了错位设计，两端的锁紧螺钉不在同一个轴向截面上，避免锁紧时应力集中导致轴毂变形；所有棱边都做了0.2mm的倒角处理，和实际机加工件的工艺一致，做装配干涉检查的时候不会出现假干涉的问题。

　　很多工程师做设备选型的时候，容易在联轴器这类小部件上省钱，选那种精度差、膜片厚度不达标的仿品，实际用上半年就会出现膜片断裂、传动异响的问题，最后拆换部件的人工成本比联轴器本身贵好几倍。这款SDA-22的结构设计之所以在精密传动领域用得广，本质上是在刚性、偏差补偿、转动惯量、安装便捷性几个核心参数上找到了非常好的平衡点，既不会因为追求高刚性导致对中要求过高，也不会因为追求偏差补偿能力导致扭转刚性不足丢精度。做三维建模的时候把这些细节还原到位，后续做装配仿真、干涉检查、BOM清单统计的时候才不会出问题，要是只拉个圆柱外形凑数，到实际出工程图、装配的时候就会发现各种尺寸对不上，反而耽误项目进度。
