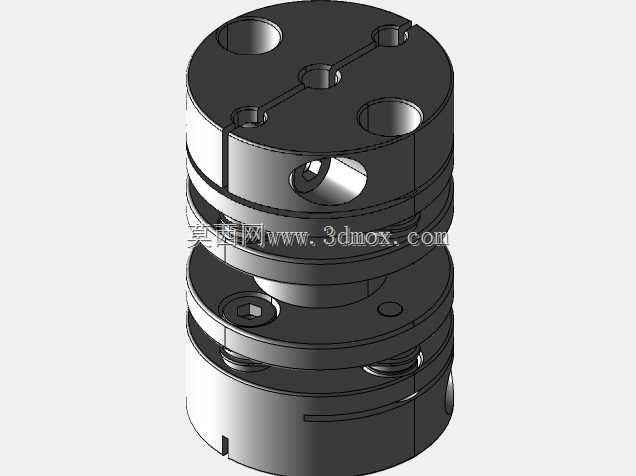

SDA-22C膜片式高刚性弹性联轴器结构

　　在精密传动系统的轴系连接场景中，这类膜片式弹性联轴器的应用覆盖了伺服传动、精密检测仪器、半导体输送设备、高精度机床进给轴等多个对传动精度有严苛要求的领域，核心作用是在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴之间因加工误差、安装偏差、负载形变、温度形变带来的径向、角向与轴向偏移，避免轴系因附加载荷出现轴承过早磨损、密封件泄漏、传动精度超差等常见工程问题。从结构设计逻辑来看，这款联轴器采用双膜片组叠层布局，两端的轮毂分别通过夹紧式锁紧结构与对应轴径配合，中间的金属膜片组依靠高强度紧固件与两端轮毂刚性连接，膜片本身采用高弹性合金不锈钢材质，依靠自身的微幅弹性形变来吸收各类安装与运行偏差，相比传统的梅花弹性联轴器、滑块联轴器，

　　这类膜片结构没有相对滑动摩擦部件，运行过程中无需润滑，不存在磨损间隙，传动背隙可以控制在极低水平，能够满足高精度位置控制场景下的正反转快速响应需求，同时具备不错的扭矩传递刚性，不会因为弹性形变导致传动滞后。在安装边界的设计考量上，两端轮毂的夹紧孔采用开口缝结构，通过内六角锁紧螺钉施加夹紧力，相比顶丝锁紧的结构，夹紧力均匀分布在轴的整个配合圆周上，不会在轴表面留下顶丝压痕，也能传递更大的额定扭矩，避免高速运转时出现轴与轮毂的相对打滑。轮毂端面的定位销孔与安装平面经过精加工，保证膜片安装时的平面度与同轴度，避免膜片在装配时出现预扭曲，导致运行过程中产生附加交变应力，缩短膜片的疲劳寿命。膜片组的叠片数量经过扭矩与补偿量的匹配计算，

　　叠片过少会导致补偿能力不足、额定扭矩达不到设计要求，叠片过多则会增加整体转动惯量，提升轴系的动平衡校正难度，对于高速运转的伺服轴系来说，过高的转动惯量会增加电机的启动负载，影响动态响应性能。从实际选型适配的角度看，这类联轴器的最大钻孔孔径覆盖了常用的伺服电机输出轴、精密丝杠轴端直径范围，设计时预留了足够的轴孔配合公差范围，既可以适配不同公差带的光轴安装，也能根据需求加工键槽来满足大扭矩传递场景的防转需求。整体外形采用圆柱式结构，最大外径与总长度的比例经过优化，在保证足够补偿量与扭矩容量的前提下，尽可能缩小径向安装尺寸，适配安装空间局促的紧凑设备布局，比如小型精密检测平台的内部传动空间、多轴机械手的关节传动位置，

　　都能满足安装空间的限制要求。在结构细节处理上，所有的棱边都做了倒角处理，避免装配过程中划伤操作人员或者损坏相邻的管线、密封部件，紧固件采用内六角圆柱头螺钉，沉头孔的深度经过精确计算，保证螺钉锁紧后头部不会突出轮毂端面，避免运转时与周边部件发生刮碰。膜片与轮毂的连接位置采用精密加工的定位止口，保证装配时的同轴度误差控制在允许范围内，不需要额外的调整工装就能完成高精度装配，降低现场安装的调试难度。这类联轴器在实际运行中，因为金属膜片的固有特性，还具备一定的阻尼减振效果，能够吸收伺服电机快速启停时产生的冲击振动，降低振动向从动端的传递，提升整个传动系统的运行平稳性，对于搭载高精度传感器的检测类设备来说，这种减振特性能够有效减少振动对检测精度的干扰，保证检测数据的稳定性。在长期运行的可靠性设计上，膜片的应力集中位置做了圆弧过渡处理，避免在长期交变载荷下出现应力疲劳断裂，紧固件采用防松设计，即使在频繁正反转、冲击负载的工况下也不会出现松动，大幅降低日常维护的工作量，不需要定期检查紧固件扭矩或者更换易损的弹性缓冲块，适合在长期连续运行的自动化设备中使用。
