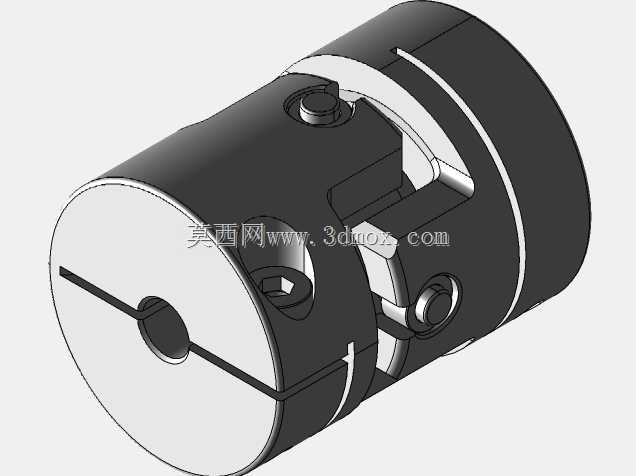

夹紧式十字滑块联轴器SCJB-25C结构设计

　　这款SCJB-25C联轴器属于十字滑块式挠性联轴器范畴，主要应用于中小扭矩精密传动场景，常见于伺服电机、步进电机与滚珠丝杠的连接环节，在3C自动化装配线、小型输送设备、精密检测仪器的传动链中都能见到这类结构的身影，核心作用是补偿两连接轴之间的径向偏移、角度偏差与轴向窜动，避免因安装对中误差导致的轴承额外负载、轴系振动甚至传动件断裂问题。

　　从结构设计逻辑来看，该联轴器采用分体式夹紧锁紧结构，两端的轴套部分开有贯通的夹紧缝，配合侧面的内六角紧定螺钉实现轴与轴套的无间隙抱紧，相比传统顶丝固定方式，这种夹紧结构不会在轴表面留下顶丝压痕，装拆时无需大幅移动两端的动力端与负载端设备，对安装空间的要求更低，同时抱紧力分布更均匀，在正反转频繁切换的传动场景下能有效避免轴与轴套之间的打滑空程。中间的十字滑块是核心补偿元件，滑块两侧的凸榫分别嵌入两端轴套对应的凹槽内，传动过程中滑块可在凹槽内做微小的径向滑动，以此抵消两轴的对中误差，滑块与轴套的配合面采用小间隙配合设计，既保证补偿量的实现，又不会因间隙过大导致传动回差超出精密传动的允许范围。

　　从安装边界与尺寸适配角度，该型号联轴器的最大钻孔孔径可覆盖常规25mm轴径以内的连接需求，两端轴孔可根据实际安装的轴径做适配加工，既可以做成等径孔连接同规格轴径的动力与负载端，也可以做成异径孔适配电机轴与丝杠轴直径不一致的场景。安装时需要先将两端轴套分别套入待连接的两根轴上，调整好轴的伸入长度，保证轴端面不与中间滑块发生干涉，预留出足够的轴向窜动间隙，再依次拧紧两侧的夹紧螺钉，拧紧力矩需要按照螺钉规格对应选取，避免力矩过大导致轴套夹紧缝处开裂，或是力矩不足导致抱紧力不够出现打滑。

　　在实际选型应用中，这类十字滑块联轴器相比膜片联轴器、波纹管联轴器，具备更好的径向偏移补偿能力，同时抗扭刚性适中，成本更低，适合对传动精度有一定要求但工况存在轻微振动的场景，但需要注意其不适合高速大扭矩的重载传动场景，因为高速运转时中间滑块的偏心滑动会带来额外的离心振动，长期运行还会导致滑块与凹槽配合面的磨损，因此通常应用在转速3000rpm以内的中低速精密传动场合。设计建模时需要重点关注几个关键配合尺寸：一是轴套内孔与轴的配合公差，通常选用H7/k6的过渡配合保证同轴度，同时夹紧缝的宽度要控制在合理范围，保证螺钉拧紧时轴套能产生足够的弹性变形抱紧轴；二是中间滑块凸榫与轴套凹槽的配合公差，间隙过大会增大传动回差，间隙过小会导致补偿能力不足，安装时容易卡滞；三是整体的同轴度公差，两端轴套的外圆与内孔的同轴度需要控制在0.02mm以内，减少运转时的不平衡量。

　　从结构细节来看，轴套上的紧定螺钉采用沉头设计，螺钉拧紧后头部不高出轴套外圆，避免运转时螺钉头与周边防护结构发生刮碰，同时轴套的夹紧缝末端设计有应力释放圆孔，避免夹紧时应力集中导致轴套开裂，这些细节设计都是经过实际工况验证的优化结构，能有效提升联轴器的使用寿命与运行可靠性。在三维建模过程中，这些细节特征都需要完整还原，不能随意省略，否则后续做装配干涉检查、工程图导出时会出现尺寸偏差，影响实际加工与装配效果。
