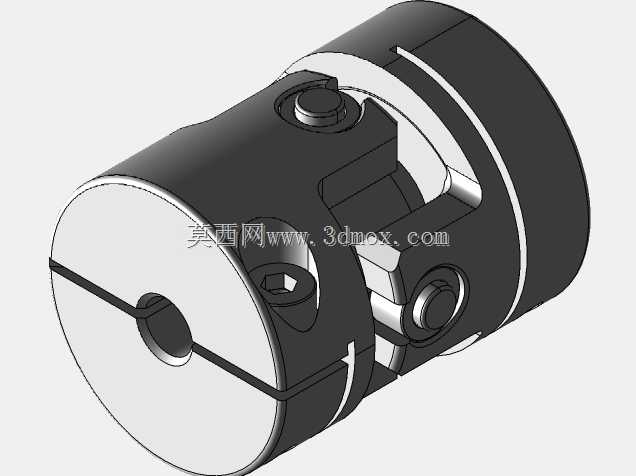

夹紧式十字滑块万向联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:605227
  • 夹紧式十字滑块万向联轴器结构设计
  • 夹紧式十字滑块万向联轴器结构设计

  在精密传动、检测仪器、小型自动化输送线这类对轴系对中误差容忍度有要求的场景里,这类十字滑块结构的联轴器一直是选型清单里的高频选项。不同于刚性联轴器对两轴同轴度的严苛要求,这类联轴器通过中间十字滑块的滑动配合,能够补偿两轴之间一定范围内的径向偏移、角向偏差以及少量轴向窜动,避免轴系因安装对中误差产生额外的附加载荷,保护后端连接的编码器、微型传感器、精密驱动电机这类对径向载荷敏感的元器件。

  从结构设计逻辑来看,这款联轴器采用两端分体夹紧的锁紧方式,区别于传统顶丝固定的联轴器,夹紧式结构通过抱紧力实现轴与轮毂的无间隙配合,在正反转切换频繁、传动扭矩不大但定位精度要求高的工况下,不会出现顶丝划伤轴表面、长期运行松动打滑的问题。两端的轮毂上开有贯通的夹紧缝,配合内六角锁紧螺钉实现抱紧力的均匀施加,安装时不需要对轴做额外的键槽加工,对于光轴输出的微型驱动单元、检测类传感元件来说,能够大幅降低轴端加工的复杂度,同时保证传动过程中的零背隙传递。

  中间的十字滑块是整个联轴器的核心补偿元件,滑块两侧的凸榫分别嵌入两端轮毂对应的凹槽内,传动过程中扭矩通过凸榫与凹槽的侧面接触传递,当两轴存在径向偏移时,滑块可以在凹槽内做微小的滑动位移,抵消安装偏差带来的别劲问题。设计时滑块与凹槽之间预留了合理的配合间隙,既不会因为间隙过大导致传动空程,也不会因为间隙过小在偏差工况下出现卡滞、滑动阻力过大的问题,同时滑块材质通常会选择具备自润滑特性的工程塑料,长期运行不需要额外加注润滑脂,也不会出现金属滑动摩擦产生的磨屑污染洁净工况环境,适合在半导体检测、实验室精密仪器这类对洁净度有要求的场景使用。

  从安装边界来看,这款联轴器的外径、总长度以及两端的轴孔直径都做了系列化的尺寸适配,能够覆盖常见的微型驱动轴、传感器输入轴的直径范围,安装时不需要额外调整周边部件的位置,只要将两端轴插入对应轴孔,拧紧夹紧螺钉即可完成装配,相比膜片联轴器、波纹管联轴器这类弹性联轴器,它的抗偏心能力更强,同时结构强度更高,在存在轻微振动的工况下不会出现膜片疲劳断裂、波纹管变形失效的问题,日常维护成本极低。

  在实际选型应用中,这类联轴器常被用在编码器与驱动轴的连接、小型步进电机与丝杠的传动连接、流量检测传感器与计数轮的连接这类场景,它的传动刚性足够保证转速、位置信号的准确传递,同时补偿能力可以抵消机架加工误差、装配累积误差带来的轴系不对中问题,不需要在装配时花费大量时间调整两轴的同轴度,能够大幅缩短设备的装配调试周期。设计建模过程中,需要重点保证两端轴孔的同轴度基准、夹紧缝的对称度、十字滑块凸榫与凹槽的配合尺寸公差,这些尺寸直接影响联轴器安装后的传动精度与补偿能力,若公差控制不当,会导致传动过程中出现卡顿、传动阻力增大、甚至无法补偿偏差的问题,建模时需要对配合面做公差标注,同时模拟不同偏移量下的滑块运动轨迹,避免实际运行时出现运动干涉。
