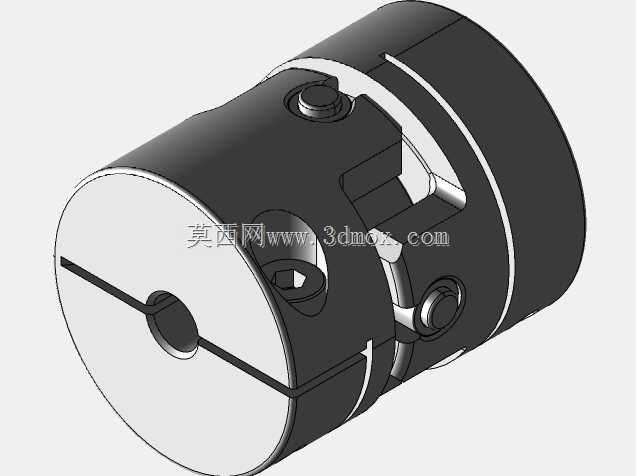

SCJA-32C夹紧式梅花弹性联轴器结构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:605230
  • SCJA-32C夹紧式梅花弹性联轴器结构
  • SCJA-32C夹紧式梅花弹性联轴器结构

  在自动化传动链路的设计选型中,轴系对接的同轴度补偿能力直接决定了整套传动机构的运行寿命与振动水平,这类夹紧式梅花弹性联轴器,是中小扭矩传动场景里应用极广的轴连接部件。从实际应用场景来看,这类联轴器常出现在伺服电机、步进电机与滚珠丝杠、同步带轮的对接工位,覆盖3C检测设备、小型输送模组、精密包装工位、实验室仪器传动单元等诸多对传动精度有一定要求的场景,相比刚性联轴器,它能吸收两轴对接时存在的径向、角向与轴向偏差,避免电机轴承因额外附加载荷出现过早磨损,也能降低传动过程中的冲击振动,提升整套机构的运行平稳性。

  从功能特性上看,这款联轴器采用双侧夹紧的锁止结构,轴孔侧开设贯通式夹紧缝,通过侧面的内六角锁紧螺钉施加夹紧力,抱紧对接的电机轴与负载轴,相比顶丝式锁止结构,这种夹紧方式不会在轴表面形成顶丝压痕,拆装调整时不会损伤轴面,也能传递更大的静态扭矩,避免频繁正反转时出现轴与联轴器的相对打滑。中间的弹性体为梅花形星形结构,嵌合在两端金属毂的爪型槽内,传动过程中弹性体承受挤压载荷,既能补偿两轴的安装偏差,也能缓冲传动过程中的冲击载荷,同时具备一定的阻尼特性,可抑制传动链路的小幅共振。两端金属毂采用对称式结构设计,两端轴孔可根据实际选型需求匹配不同直径的对接轴,适配不同规格的电机输出轴与负载输入轴,无需额外定制转接结构。

  从设计思路层面拆解,这款联轴器的结构做了多维度的工程化考量:夹紧缝的宽度经过匹配计算,既保证锁紧螺钉拧紧时毂体有足够的变形量抱紧轴面,又不会因开口过大导致毂体结构强度不足;爪型槽的轮廓与弹性体的外形做了精准适配,间隙控制在合理范围,既保证弹性体可以顺利嵌入装配,又不会因间隙过大导致传动正反转切换时出现回程间隙,影响传动精度;锁紧螺钉的位置做了沉孔设计,螺钉拧紧后头部不突出联轴器外圆,避免高速旋转时产生额外的风阻与安全隐患,也能缩小联轴器安装所需的径向空间。金属毂的外圆做了规整的圆柱面设计,部分需要做动平衡的应用场景,可直接以外圆为基准做动平衡校正,适配更高转速的传动工况。

  关于外形尺寸与安装边界,这款32规格的联轴器,标称外径对应32mm级别的尺寸段,整体长度适配常规中小扭矩传动的轴伸长度要求,两端轴孔的夹紧螺钉采用径向布置,安装时不需要额外的轴向操作空间,只要在径向预留内六角扳手的操作空间即可完成锁紧作业,非常适合安装空间紧凑的模组内部使用。安装过程中需要注意,两轴的对接轴向插入深度要匹配联轴器毂体的轴孔深度,避免轴顶死导致弹性体被过度挤压,也不能插入过浅导致夹紧接触面积不足,降低锁止可靠性;夹紧螺钉的拧紧扭矩要符合对应规格的推荐值,扭矩过大会导致毂体夹紧缝处出现塑性变形,后续拆装无法恢复足够的抱紧力,扭矩过小则会出现锁止不足打滑的问题。在日常运维中,可定期检查锁紧螺钉的预紧力,观察中间弹性体的磨损情况,若弹性体出现挤压开裂、永久变形的情况,及时更换同规格弹性体即可恢复传动性能,不需要整体更换联轴器,降低运维成本。

  这类联轴器的三维建模过程中,需要重点关注夹紧缝的建模细节、爪型槽与弹性体的配合公差、锁紧螺钉沉孔的位置精度,建模时要还原实际装配的间隙关系,避免做干涉检查时出现误判,同时要把安装所需的操作空间纳入装配体的空间校验范围,确保实际装机时扳手有足够的操作角度完成锁紧作业。对于做设备选型的工程师来说,这类联轴器的选型需要核算实际传动的峰值扭矩,预留足够的安全系数,同时核对两端轴径、键槽规格(若有)、允许的最高转速、偏差补偿量是否满足实际工况要求,避免选型不当导致的传动故障。
