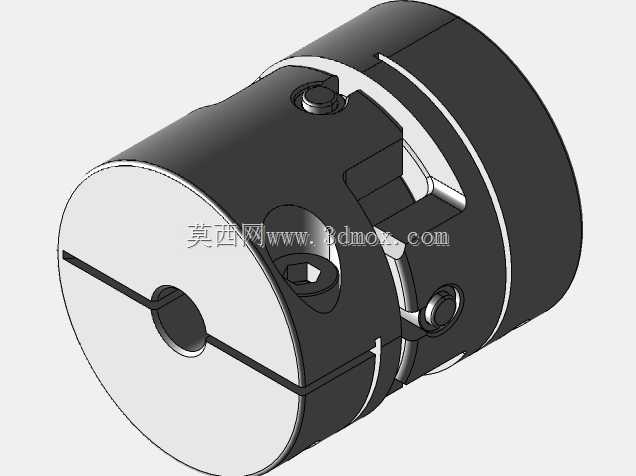

夹紧式梅花弹性联轴器SCJA-40C结构

　　在伺服传动、精密检测设备、小型输送机构的动力传递链路中，这类夹紧式梅花弹性联轴器的应用占比极高，核心作用是在主动轴与从动轴之间完成扭矩传递的同时，补偿两轴之间因加工误差、安装偏差、运行受力形变产生的径向、角向与轴向偏移，避免轴系因刚性憋劲出现轴承磨损、电机过载、编码器计数偏差等问题。从结构设计来看，该联轴器采用对称分体式夹紧结构，两端的金属毂体分别开设轴向开口缝，通过侧面的内六角锁紧螺钉施加抱紧力，无需额外加工键槽即可实现与轴的无间隙固定，相比传统键连接方式，这种夹紧结构安装拆卸更便捷，不会对轴表面造成键槽加工带来的应力集中损伤，同时能有效消除传动回程间隙，适配正反转频繁、定位精度要求高的传动场景。中间的弹性梅花垫采用星形瓣状结构，

　　嵌合在两端毂体的凸爪之间，扭矩传递过程中弹性体瓣块承受挤压力，可吸收传动过程中的振动冲击，降低轴系共振风险，同时弹性体的形变能力可补偿两轴间的不对中量，通常这类结构的径向补偿量在0.1-0.3mm区间，角向补偿量可达1°左右，轴向补偿量在±0.2mm区间，能覆盖绝大多数小型精密传动场景的安装误差容忍需求。从安装边界来看，这类联轴器的外径、总长与夹紧孔径是选型时的核心尺寸参数，SCJA-40C规格的毂体夹紧端采用对称螺钉锁紧布局，安装时需注意两轴插入毂体的深度要匹配毂体的内孔深度，避免出现轴头顶死、夹紧不到位的问题；锁紧螺钉时需采用对角分次拧紧的方式，保证开口缝的收缩量均匀，确保抱紧力沿轴圆周方向均匀分布，

　　避免出现偏心导致的高速运转抖动。在实际设备应用中，这类联轴器常被用于伺服电机与滚珠丝杠的连接、步进电机与编码器的传动连接、小型泵类与驱动电机的轴对接场景，相比刚性联轴器，它的缓冲减振特性可以有效降低电机启动、急停瞬间的冲击载荷对后端负载的影响，同时弹性体的存在可以隔绝部分轴系间的振动传递，提升设备运行的平稳性。设计建模过程中，需要重点关注毂体凸爪与弹性梅花垫的配合公差，凸爪的侧面与弹性体瓣块的侧面需保留合理的预压量，预压量过小会导致传动存在间隙，正反转切换时出现冲击异响，预压量过大则会增加装配难度，同时会使弹性体承受额外的预紧应力，缩短使用寿命；此外，毂体上的夹紧开口缝宽度需匹配锁紧螺钉的行程，

　　保证在最大夹紧孔径下开口缝仍有足够的收缩空间，在最小夹紧孔径下开口缝不会完全闭合导致锁紧力不足。金属毂体通常采用铝合金材质加工，兼顾轻量化与结构强度，表面做阳极氧化处理提升耐磨与抗腐蚀性能，适配工业环境下的长期使用需求，中间弹性体根据使用场景不同可选用不同硬度的聚氨酯材质，硬度越高传递扭矩能力越强，但缓冲补偿性能相应降低，选型时可根据实际传动扭矩、转速、补偿需求匹配对应硬度的弹性体。在三维建模过程中，需准确还原开口缝的位置与宽度、锁紧螺钉的安装孔位与沉头结构、凸爪的轮廓弧度与倒角细节，这些结构细节直接影响后续装配干涉检查、工程图导出的准确性，尤其是夹紧螺钉的孔位需与开口缝保持合理的位置关系，保证螺钉锁紧时的受力方向能有效带动开口缝收缩抱紧轴体；同时建模时需注意两端毂体的同轴度约束，还原实际装配状态下的配合关系，为后续的有限元受力分析、运动仿真提供准确的模型基础。
