IFM LMC410点位检测传感器结构设计

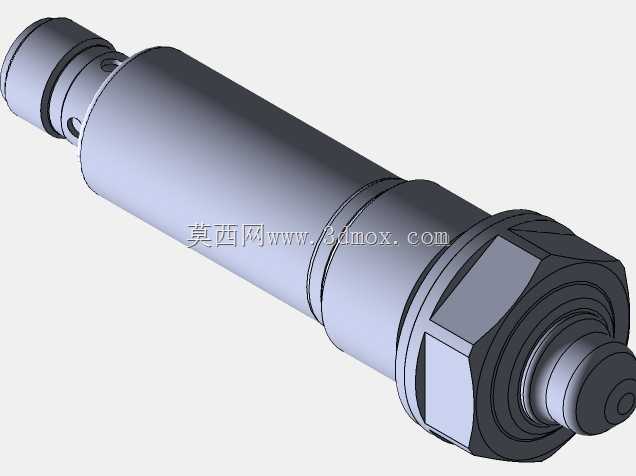

　　在食品饮料灌装生产线的储液罐液位监控工位、液压站油箱油位超限保护环节、化工配料釜的料位点位触发场景中，这类点位检测传感器的应用覆盖率极高，它不需要连续输出模拟量液位数值，只需要在介质到达预设安装位置时输出开关量信号，触发后续的进料阀关闭、泵组启停或者报警提示动作，相比连续式液位计成本更低、响应速度更快，非常适合仅需要点位信号反馈的自动化控制场景。从结构设计来看，这款传感器整体采用全不锈钢车削壳体，接触介质的端面选用耐化学腐蚀的聚四氟乙烯材质探头，既可以耐受弱酸弱碱类介质的长期侵蚀，也能满足食品级接触场景的卫生要求，壳体表面做了钝化处理，在潮湿多尘的车间环境中也不会轻易出现锈迹，适合在IP67及以上防护等级的安装场景中长期使用。

　　安装结构上采用了标准外螺纹加六角锁紧螺母的设计，安装时只需要在罐体或者管壁上加工对应规格的内螺纹安装孔，将传感器旋入后通过六角螺母锁紧固定即可，不需要额外设计定制安装支架，安装边界非常灵活，既可以水平安装在罐体侧壁做高低液位点位检测，也可以垂直安装在罐体顶部做满溢保护点位检测，螺纹配合处加装密封垫片就能满足承压罐体的密封要求，常规工况下耐受1MPa以内的介质压力不会出现渗漏问题。顶部的M12圆形电气接插件是工业传感领域的通用接口，现场布线时可以直接选用标准预制线缆接插，不需要现场焊接接线，既降低了现场施工的接线难度，也避免了接线错误导致的传感器损坏问题，接插件内部做了灌封处理，水汽不会顺着接线间隙渗入传感器内部电路。

　　从建模设计的角度来说，建模时需要重点关注几个关键尺寸的还原：首先是螺纹段的公称直径、螺距以及有效旋合长度，这部分尺寸直接决定了模型导入装配体后能不能和预设的安装孔正常配合，不会出现干涉或者装不上的问题；其次是六角锁紧螺母的对边尺寸、厚度，要和实际选型样本中的扳手空间尺寸匹配，避免装配仿真时扳手操作空间不足的问题；探头端面的突出长度也需要准确还原，因为这个尺寸直接决定了实际检测点位的位置，如果建模时探头长度偏差过大，会导致实际安装后检测点位和设计预期出现偏差，轻则出现误触发，重则导致液位溢出或者泵组空转的故障。电路部分的内部结构在建模时不需要做过度细化，因为用户选型时只需要外部安装尺寸和接口尺寸，内部电路属于厂家核心部件，

　　外部装配不会涉及内部结构，只需要保证外部轮廓、安装接口、电气接口的尺寸和实物完全一致即可。这类点位传感器的工作原理是通过探头端面的电容变化判断是否接触到介质，当介质接触探头时，探头和罐体之间的电容值达到阈值，内部电路就会输出开关信号，相比浮球式点位开关，它没有活动机械部件，不存在卡滞、磨损的问题，长期使用的可靠性更高，也不会因为介质中存在少量杂质就出现误动作，在粘稠类介质的点位检测场景中适应性更强。在做设备三维布局时，这类传感器的安装位置需要预留足够的接线操作空间，顶部接插件的插拔方向要避开周边的管线、结构件，保证后期维护时不需要拆解周边部件就能完成传感器的更换，传感器的探头端面要避开罐体内的进料流直接冲刷的位置，不然进料时的介质冲击可能会导致传感器误触发，也会加速探头端面的磨损，缩短使用寿命。建模时还要注意壳体上的标识槽、密封圈槽的细节还原，虽然这些细节不影响装配，但是在做设备整体渲染、对外做方案展示时，细节到位的模型能提升整体方案的专业度，也方便后期生成BOM表时直接对应选型型号，不会出现选型和模型不匹配的问题。
