扭矩传递用环形限位连接盘结构设计

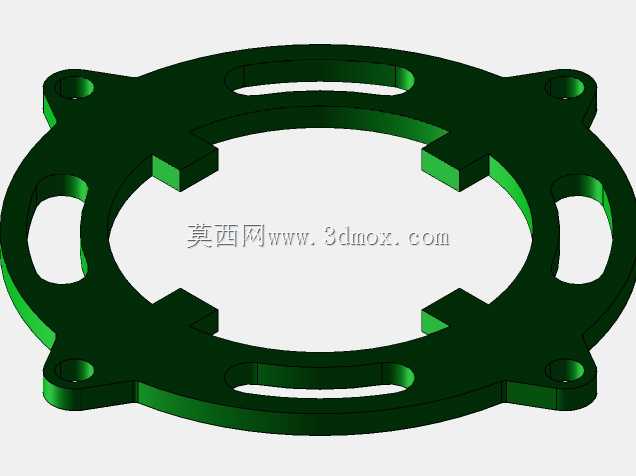

　　在工业扭矩检测、精密传动校准的场景中，这类环形连接限位盘是扭矩传感单元与被测轴系、安装基座之间的核心衔接部件，日常会出现在电机出厂扭矩测试台、伺服系统加载校验工位、新能源传动系统扭矩监测模块的装配结构里，承担着扭矩传递路径上的定位、限位、载荷均匀分散的作用，避免传感单元直接承受偏载冲击导致测量精度偏移。从结构设计逻辑来看，整体采用环形中空的主体构型，中心大尺寸镂空区域是为了给被测轴系、传感核心模块预留安装避让空间，不会干涉轴系的正常回转，同时能最大限度降低盘体自身的转动惯量，减少高速回转工况下的附加动载荷对扭矩测量结果的干扰。盘体周向均匀分布的凸耳结构上设置了贯通安装孔，这些孔位的位置度公差需要严格控制，

　　装配时通过紧固件穿过孔位将盘体分别与输入端、输出端的连接法兰锁紧，保证扭矩传递过程中盘体不会出现周向滑移，同时周向均布的设计能让每个紧固点承受的载荷均匀分配，避免局部应力集中导致盘体在交变扭矩载荷下出现疲劳开裂。盘体内圈设置的多组凸台卡位结构，是和配套传感组件的卡槽配合的定位结构，装配时凸台卡入对应卡槽后，能限制盘体与传感组件之间的相对周向转动，保证扭矩传递过程中无传动间隙，不会因为间隙存在导致扭矩测量出现滞后或者数值偏差，这类卡位结构的配合公差一般选用小间隙过渡配合，既保证装配时的顺畅度，又能控制传动回差在允许范围内。盘体上开设的多组长条形镂空槽，一方面是为了进一步减轻盘体自身重量，降低整体运动部件的惯量，

　　另一方面这些槽位也能在盘体承受瞬时过载扭矩时提供微小的弹性变形余量，避免刚性冲击直接传递到精密传感元件上，起到一定的缓冲保护作用，同时镂空结构也能减少盘体与空气的接触阻力，在高速回转工况下降低风阻带来的附加扭矩干扰。从安装边界来看，这类盘体的外径尺寸需要匹配对应扭矩传感器的安装法兰尺寸，凸耳的外伸尺寸不能超出传感器安装座的边界，避免和周边的布线、防护结构产生干涉，中心镂空的内径要大于被测轴的最大直径，同时预留足够的安全间隙，防止轴系回转时出现剐蹭。盘体的厚度方向尺寸需要匹配整个传动链的轴向安装空间，不能过厚导致轴向装配尺寸超差，也不能过薄导致盘体自身的结构强度不足，在额定扭矩载荷下出现变形。实际选型应用时，

　　需要根据被测系统的额定扭矩、最大瞬时过载扭矩来校核盘体的结构强度，安装孔的数量和孔径要匹配配套法兰的安装规格，内圈卡位凸台的数量和尺寸要和传感组件的卡槽完全对应，装配时需要保证各个紧固点的锁紧力矩均匀一致，避免盘体安装后出现端面跳动超差的问题，影响扭矩传递的同轴度。这类盘体一般采用金属材质加工，表面做氧化或者镀层处理提升耐磨和防锈性能，长期在交变载荷下工作时，需要定期检查卡位凸台和安装孔的磨损情况，避免磨损间隙过大影响测量精度。
