IFMLR7000导波雷达液位传感装置结构

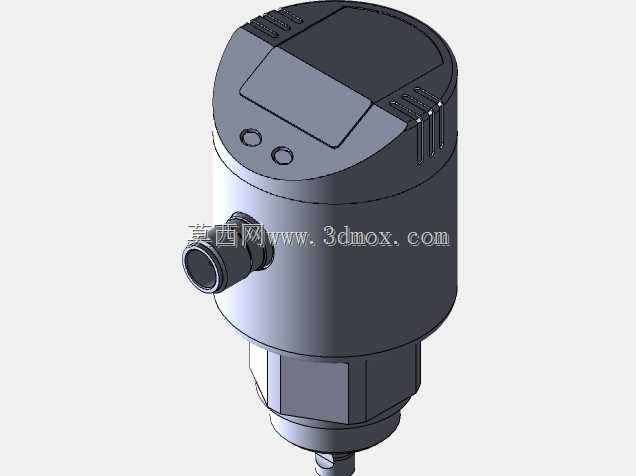

　　在化工储罐、食品加工料仓、水处理池体这类需要持续监测介质液位的工业场景里，非接触式的液位检测装置一直是现场运维和设备设计人员选型的重点，IFM LR7000这类导波雷达液位传感装置，就是针对这类密闭或开放储料空间的物位监测需求开发的检测元件。从结构设计来看，这款传感装置的上部采用圆柱型集成电子仓设计，顶部做了斜切式的操作显示区域布局，两个实体操作按键内嵌在斜面上，配合集成的数显窗口，现场人员无需额外外接调试设备，站在罐体旁就能完成参数设置、液位数值读取的操作，这种斜置界面的设计充分考虑了现场安装后的操作视角，避免了顶部水平布局需要俯身查看、垂直布局需要仰头操作的人机交互问题。电子仓侧面预留的M12规格电气接插件接口采用侧出式布局，

　　接口位置做了加厚的安装凸台，既可以保证接插件拧入后的连接强度，也能让现场布线时线缆顺着仓体侧面走线，不会在装置顶部形成线缆堆积，减少积灰、积液对接插件密封性能的影响。电子仓下部的过程连接部分采用六角形的旋拧结构，这个结构完全匹配标准扳手的夹持尺寸，现场安装时不需要定制专用工装，用常规的开口扳手或者活动扳手就能完成装置在罐体法兰、螺纹安装座上的紧固操作，六角结构下方的螺纹连接段做了密封面的退刀槽设计，安装时配合密封垫片可以保证和储料容器接口处的密封性能，避免罐内介质泄漏或者外部水汽、粉尘进入罐内。从功能实现的角度，这款传感装置依靠导波雷达的检测原理，通过发射高频脉冲信号沿探杆传导，遇到介质表面后反射回接收端，

　　通过计算信号往返的时间差换算得到实际的液位高度，相比传统的浮球式、电容式液位检测装置，它不受介质粘度、密度、腐蚀性的影响，哪怕是罐内存在一定的蒸汽、粉尘挂壁的工况，也能保持稳定的检测精度，不会因为介质附着在探杆上就出现检测数值跳变的问题。在做整线设备三维布局设计时，这款传感装置的安装边界需要重点考量：电子仓部分的外径尺寸要和安装位置周边的管道、护栏、爬梯预留至少50mm的操作间隙，保证后期运维时可以顺利完成接线、按键操作、装置拆卸的工作；下部探杆的长度要根据罐体的实际高度匹配，探杆末端要和罐底保持至少30mm的安全距离，避免探杆触底导致检测信号异常，同时探杆安装位置要远离罐内的进料口、搅拌装置，防止进料时的介质冲击、

　　搅拌产生的液面剧烈波动影响检测稳定性，也要避开罐内的加热盘管、加强筋等金属构件，避免雷达信号被障碍物反射产生虚假液位信号。在不同行业的实际应用中，这款传感装置的安装适配性也有不同的设计考量：在食品饮料行业的储料罐应用时，装置的接触介质部分采用卫生级材质设计，表面粗糙度满足卫生级要求，可以配合CIP清洗流程，不会在结构缝隙里残留介质造成污染；在化工行业的腐蚀性介质储罐应用时，过程连接和探杆部分可以适配耐腐蚀的材质选型，抵抗酸碱介质的长期侵蚀；在水处理行业的开放式水池应用时，装置的外壳防护等级满足户外露天安装的要求，雨水淋溅、环境温湿度变化都不会影响电子仓内部电路的正常工作。从三维建模的细节还原来看，这款装置的结构拆分逻辑完全贴合实际生产装配流程：电子仓上下壳体的配合止口、按键的安装卡槽、接插件的定位卡扣、过程连接部分的螺纹牙型、六角结构的倒角细节都做了精准还原，设计人员在做罐体设备的整体装配时，可以直接调用这个模型完成安装位的干涉检查，不需要再手动测绘装置的外形尺寸，能大幅减少设备设计阶段的选型校验工作量，也能避免后期现场安装时出现尺寸不匹配、操作空间不足的问题。在做电气布线设计时，侧出式的接插件位置可以让布线工程师提前规划线缆的弯曲半径，保证线缆接好后不会出现过度弯折导致的线芯断裂问题，接插件的标准规格也能让电气选型时直接匹配对应的预制线缆，减少现场接线的工作量。
