IFM O2I500条码识别传感器三维结构

　　做自动化产线集成的结构工程师多半都碰过读码工位的选型坑，尤其是输送线高速流转、工件条码位置不固定的场景，选对读码传感器能省掉后期大半调试工作量。这款条码识别传感器的三维结构还原，完全是按照实物安装尺寸1:1搭建的，先从实际应用场景说，这类传感器常部署在汽车零部件装配线的工件追溯工位、电商仓储的包裹分拣线、食品医药包装线的批次码核验环节，还有电子制造SMT线的PCB板条码读取工位，要适配不同安装高度、不同反光程度的条码载体，从哑光纸质标签到亮面金属激光打码，都得保证识别稳定性。

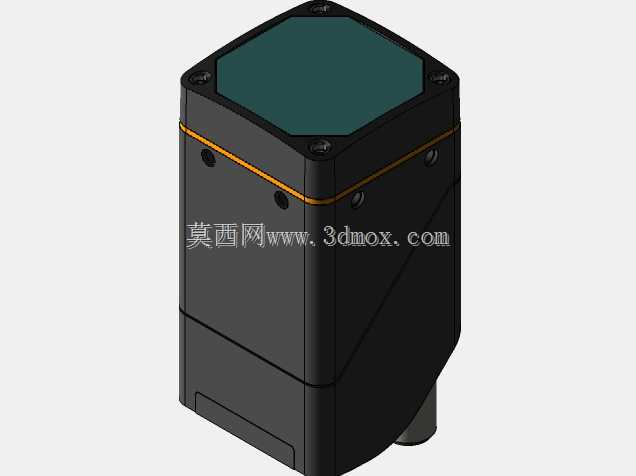

　　从结构设计来看，这款传感器采用方柱式紧凑壳体，顶部的光学窗口做了内凹下沉设计，边缘做了一圈密封胶条的安装槽位，实际装配时窗口盖板压合后能达到IP67的防护等级，适配车间多粉尘、偶尔有切削液飞溅的工况。壳体侧面的安装孔位做了沉头处理，不管是用支架侧装还是直接锁在设备立板上，螺丝头都不会突出壳体表面，避免和周边走线、工件运动路径产生干涉。壳体中部的一圈橙色装饰环其实不是单纯的外观件，环体内侧嵌了状态指示灯的导光条，360度环绕的设计能让操作人员从设备周边任意角度都能看到传感器的工作状态，不用特意凑到正面看指示灯，这点在密集排布的产线设备里实用性很强。

　　说下安装边界的细节，这款传感器的底部出线位置做了阶梯式的线缆防护套接口，建模时特意还原了接口的倒角尺寸，实际选型配接防水线缆时，不用额外调整线缆的弯曲半径，常规的工业M12连接器线缆直接插接就能锁紧，不会和底部安装面产生挤压。传感器的光学镜头轴线和壳体顶面垂直，安装时只要保证壳体安装面和待读码面平行，就能快速对准焦距，不用反复调整俯仰角度，对于做快速换型的工装夹具来说，这个设计能减少工位调整的辅助时间。

　　再讲功能对应的结构设计，传感器内部的成像模块、解码电路板、补光元件的排布都在模型里做了腔体预留，顶部的光学窗口采用高透防刮的聚碳酸酯材质，窗口的倾斜角度做了细微的偏置，避免现场照明光源在窗口上产生反光干扰读码效果。壳体的上下拼接结构采用止口配合，装配时不用额外打胶就能保证密封性能，后期维护拆开清洁内部镜头时，对位也很方便，不会因为拆装导致内部元件移位。

　　实际做产线布局时，这款传感器的安装孔距兼容行业通用的小型光电传感器安装标准，之前用普通光电开关的支架不用重新打孔，直接替换就能升级成读码工位，这点对于老线改造的项目来说能省不少加工成本。传感器的侧面预留了两个微调螺丝的孔位，对应内部镜头的焦距微调结构，当安装距离在额定范围内小幅波动时，不用拆卸传感器就能通过侧面的微调螺丝调整焦距，适配不同高度的工件读码需求。

　　从建模的细节来看，壳体表面的脱模斜度、螺丝孔的沉头深度、接口处的密封圈槽尺寸都和实物完全一致，导入到装配体里做干涉检查时，不会出现模型尺寸和实物不符导致的安装位碰撞问题。不管是做整线的三维布局仿真，还是做专用安装支架的结构设计，这个模型都能直接调用，不用再反复核对样本上的二维尺寸，减少建模时的尺寸换算误差。

　　另外要提的是，这类读码传感器的重量分布在模型里也做了等效还原，做支架强度校核时，可以直接赋予壳体对应的工程塑料密度，计算支架的承重和振动工况下的形变量，避免因为支架刚性不足导致传感器在设备运行时产生抖动，影响读码准确率。在高速输送线的应用场景里，传感器的响应速度和安装稳定性直接关联读码成功率，准确的三维模型能在设计阶段就规避安装刚性不足、视野遮挡这类常见问题，缩短现场调试的周期。
