车载嵌入式控制传感装置结构设计

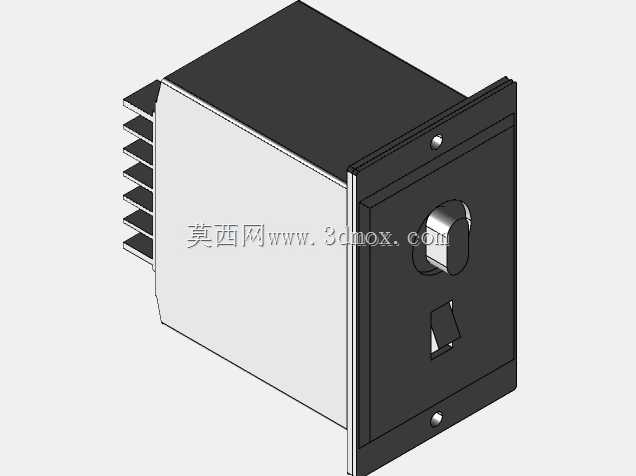

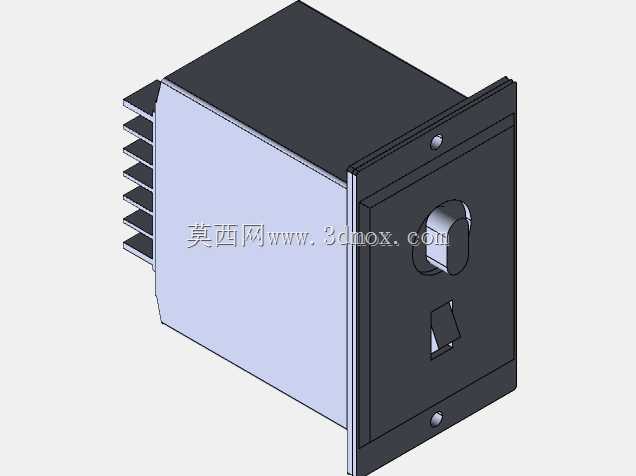

　　这款车载嵌入式控制传感装置，主要适配商用车驾驶舱内的电控系统集成场景，在整车电气架构中承担前端信号采集、回路通断控制的核心作用，常被布置在仪表台预留的嵌入式安装位，和整车线束、主控单元直接对接，负责采集驾驶操作端的旋钮、开关输入信号，同步将信号转化为电控指令传递给后端执行机构，部分工况下也承担小功率回路的直接通断控制，适配车载12V/24V常规供电体系，满足商用车长期颠簸、温变范围大的使用环境要求。从结构设计逻辑来看，整体采用方体嵌入式布局，主体外壳为封闭金属腔体，后侧延伸出多组平行排布的散热鳍片，这部分结构是针对车载密闭安装空间内的散热需求设计——装置内置的功率元件在持续工作时会产生热量，

　　金属外壳配合后侧鳍片可以通过热传导将内部热量快速导出，避免密闭安装位积热导致元件性能漂移，鳍片的排布方向顺着车辆行驶时的舱内空气流动方向设置，即便没有强制风冷，也能借助行车过程中的微弱气流提升散热效率。前面板采用法兰式安装边，安装边四角预留固定孔位，安装时只需将装置主体从仪表台正面推入预留的方孔，前面板的法兰边会贴合在仪表台安装面外侧，通过四颗固定件即可完成锁紧，不需要在舱内额外设置支撑结构，适配不同厚度的仪表台板材，安装边界容错率较高，面板和主体衔接处做了台阶限位，推入安装位时可以自动对齐安装深度，避免安装过深或过浅导致的面板错位。面板上的操作元件布局遵循车载操作的人机逻辑，上方设置旋钮式操作件，旋钮做了凹陷式防护设计，

　　旋钮周边的面板凸起形成防护圈，避免驾驶过程中误碰导致的参数误调，旋钮下方设置翘板式开关，负责装置的电源通断或功能模式切换，开关的按压行程做了适配车载操作的优化，戴劳保手套操作时也能清晰感知档位反馈，不会出现操作虚位。装置的内部腔体做了分仓设计，功率元件和信号采集元件分别布置在不同仓室，中间设置金属屏蔽隔板，避免功率元件工作时的电磁干扰影响传感信号的采集精度，所有内部元件的固定都采用防震结构，接线端设置防脱卡扣，适配车辆行驶过程中的持续振动工况，避免长期使用后出现接线松脱、元件移位的问题。外形尺寸方面，主体部分的截面尺寸适配常规车载电控单元的标准安装开孔，深度控制在常规仪表台的内部容纳范围内，不会和仪表台内部的线束、

　　其他电控组件产生空间干涉，前面板的法兰边尺寸比安装开孔单边宽出一定距离，可以覆盖安装开孔的加工误差，降低现场安装时的开孔精度要求。在实际选型应用中，这类装置需要匹配整车的电磁兼容要求，金属外壳整体做导电氧化处理，安装后可以和车身接地端形成等电位连接，降低外界电磁干扰对信号采集精度的影响，后侧的接线端采用标准化接插件，和整车线束的对接不需要额外做转接线束，提升总装环节的装配效率。散热结构的设计没有采用额外的风冷组件，一方面是为了降低装置本身的故障点，另一方面也避免风冷组件带来的积尘问题，适配商用车多尘的使用环境，外壳的防护等级满足车载舱内安装的要求，日常擦拭清洁时不会有液体渗入内部。操作元件的阻尼参数做了针对性调校，旋钮的转动阻尼均匀，每个档位都有清晰的定位感，开关的按压力度适中，不会因为车辆颠簸出现自行跳档的情况，面板表面做了哑光处理，避免阳光直射时产生反光干扰驾驶员视线。
