IFM SD6500配套NEPEL螺纹连接接头结构

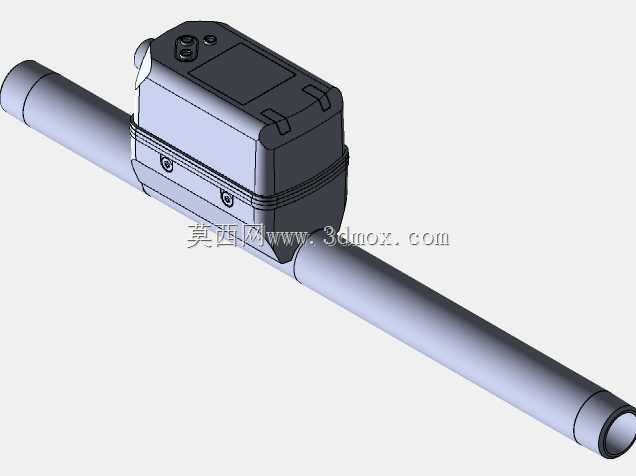

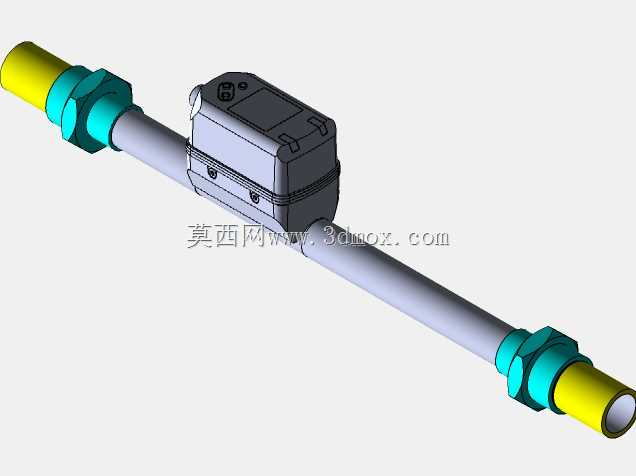

　　在工业流体监测、气动液压管路搭建的现场场景里，传感器的安装适配往往是容易被忽略却直接影响整套监测系统可靠性的环节，这款适配IFM SD6500系列传感器的NEPEL螺纹连接接头，就是为解决传感器与管路的同轴密封连接问题设计的结构件。从实际工况使用来看，这类接头常应用在压缩空气管路、工业冷却水循环回路、低压液压润滑系统中，作为流量传感器、压力传感器与金属管路的过渡连接载体，避免传感器直接硬接管路时出现的螺纹错扣、密封面压偏问题，同时也能在后期传感器校准、更换时提供更便捷的拆装操作空间。

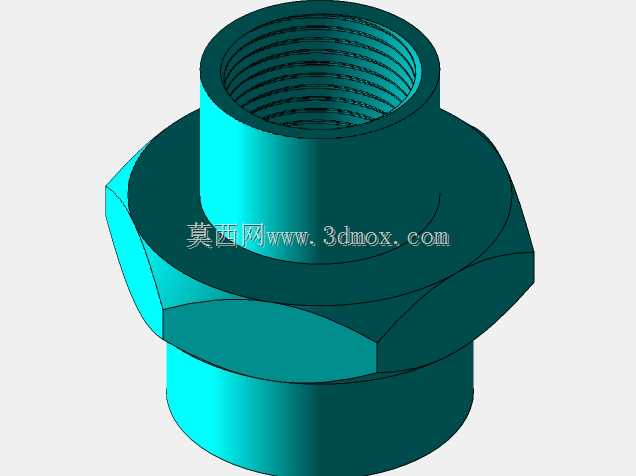

　　从功能特性上看，该接头采用上下双内螺纹的贯通式结构，上部内螺纹用于对接IFM SD6500系列传感器的外螺纹接口，下部内螺纹用于对接现场管路的外螺纹端，中间的六角台结构是专门为安装扭矩施加设计的受力部位，现场装配时可以使用标准开口扳手或活动扳手卡在六角台的两个平行面上，施加均匀的周向扭矩，不会因为拧动接头时损伤上下两端的螺纹密封面，也能避免扭矩传递到传感器本体导致内部测量元件受应力偏移。接头的贯通内孔做了等径设计，不会因为接头的存在缩窄管路通径，避免在接头位置产生额外的流体压损，影响传感器对管路内流体参数的测量精度，这一点在小通径的压缩空气流量监测场景里尤为重要，哪怕1mm的通径缩窄都可能导致流速测量值出现5%以上的偏差。

　　从设计思路层面拆解，这款接头的结构完全围绕工业现场的安装容错性和长期密封可靠性展开。首先是上下两段螺纹的同轴度公差控制在0.05mm以内，保证传感器拧入后与管路保持同轴，不会出现偏斜导致的密封垫圈局部压缩量不足，引发渗漏问题；其次六角台的厚度设计参考了常用扳手的卡口深度，既不会因为六角台过薄导致扳手打滑刮伤零件表面，也不会因为六角台过厚增加不必要的零件重量和材料成本；接头上下两段的外圆柱面与六角台的衔接处做了小圆弧过渡，避免应力集中，在管路存在轻微振动的工况下，不会因为应力集中在衔接位置产生裂纹，延长零件的疲劳使用寿命。另外上部螺纹的入口处做了1x45度的导向倒角，现场安装传感器时不需要刻意对准螺纹，顺着倒角就能顺利拧入，降低高空作业、狭窄空间作业时的安装难度，减少螺纹错扣的概率。

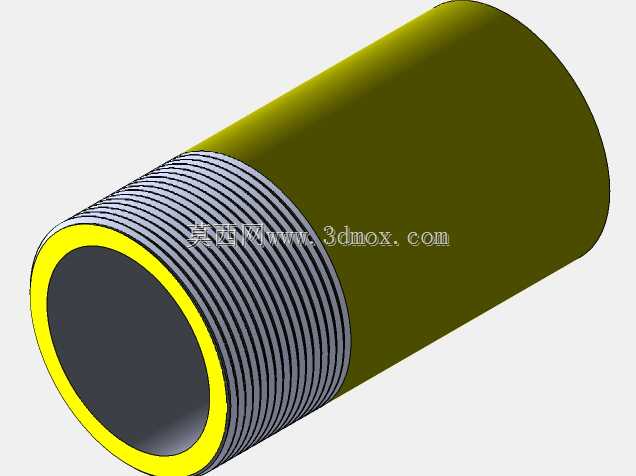

　　关于外形尺寸与安装边界，这款接头的最大外轮廓是中间的六角台，对边尺寸匹配常用的管路扳手规格，安装时需要预留的扳手操作空间为六角台对边尺寸向外延伸30mm的环形区域，避免周围管路、支架挡住扳手操作位；接头的总轴向长度控制在紧凑范围内，安装后传感器端面到管路端面的距离不会过长，避免整套监测结构伸出管路过多被现场其他设备碰撞，也能减少流体在接头段的滞留体积，对于需要快速响应流体参数变化的监测场景，更小的滞留体积意味着传感器能更快捕捉到流体的温度、流量变化。接头上下两段螺纹的有效啮合长度都符合管螺纹连接的标准要求，保证在额定工作压力下，螺纹啮合处有足够的连接强度，不会因为管路压力波动出现接头脱开的问题；密封面设计在螺纹末端的台阶位置，安装时搭配对应规格的密封垫圈，就能实现端面静密封，相比单纯依靠螺纹密封的结构，端面密封的可靠性更高，对螺纹加工的精度要求也更易控制，适合批量加工生产。

　　在实际选型适配时，需要确认现场管路的螺纹规格与传感器端的螺纹规格是否和该接头匹配，同时要注意接头的材质是否适配管路内的流体介质，避免腐蚀性流体对接头产生侵蚀导致密封失效；安装时的扭矩需要控制在对应管螺纹的推荐扭矩范围内，扭矩过大会导致螺纹滑牙、六角台变形，扭矩过小则会导致密封面压合不足出现渗漏。这类接头虽然是传感器安装的配套辅件，但结构设计的合理性直接影响整套监测系统的长期运行稳定性，很多现场出现的传感器渗漏、测量值不准问题，追根溯源都是配套接头的同轴度不足、通径设计不合理、安装受力结构设计缺陷导致的，这款接头的结构设计充分考虑了现场安装的各类实际问题，在紧凑的尺寸下实现了可靠的连接与密封功能。
