小型进料式单轴传感检测装置结构

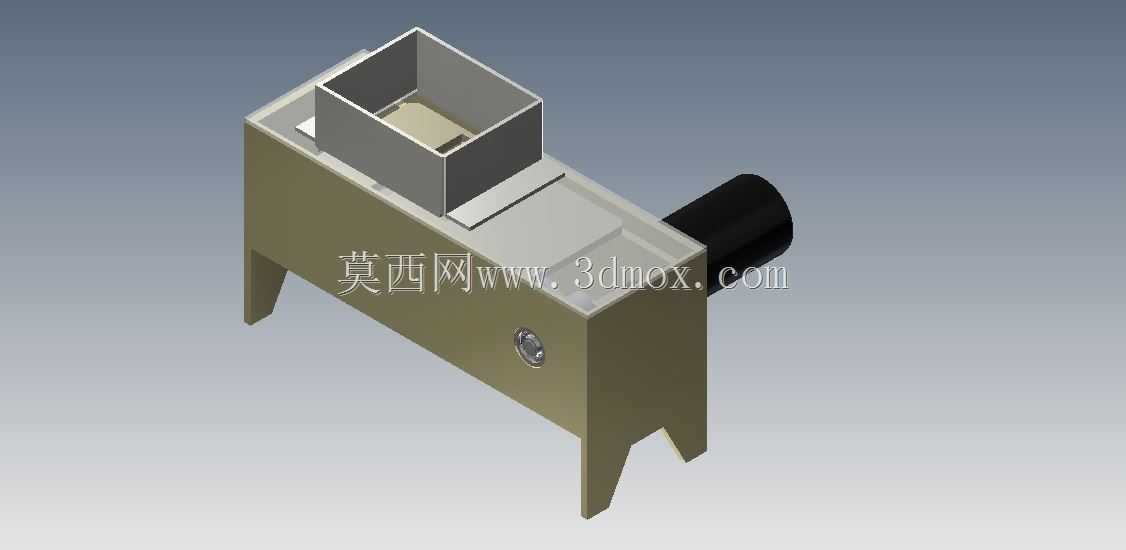

　　该结构针对小尺寸离散物料的到位、存在性检测场景设计，常见应用在小型零件分拣线、实验室物料输送试验台、小型包装线进料端的物料检测工位，可适配颗粒状、小块状、薄片状工件的非接触式检测需求，替代传统光电开关的外露安装形式，通过集成式壳体减少现场布线与安装调试的工作量。从功能实现逻辑来看，顶部敞口式进料仓采用直壁方形结构，内壁做顺滑过渡处理，避免物料卡滞，进料仓与下方主机壳体采用嵌入式拼接结构，装配时无需额外紧固件即可完成定位，后期维护清理时可直接向上取出料仓，快速清理内部残留的物料碎屑。侧面伸出的圆柱形轴段为检测元件的安装位，内部预留走线空腔，可将检测线缆从轴端中心孔引出，避免线缆外露被物料剐蹭磨损，轴段与壳体连接处做加厚凸台处理，

　　提升连接刚性，避免长期受振动出现连接松动。底部支撑结构采用分叉式支脚设计，四个支脚（视角可见两个）底部做切角处理，既可以通过支脚卡入安装台面的定位槽实现快速定位，也可以在支脚预留的安装孔位穿入螺栓完成固定，两种安装方式可适配不同的现场安装条件，安装边界上，整体宽度控制在适配200mm间距铝型材安装梁的范围，进料仓顶部敞口尺寸适配常规小型振动送料器的出料口宽度，无需额外做转接料道即可直接对接送料设备。设计过程中优先考虑了现场使用的维护便利性，壳体侧面预留的圆形检修口可在不拆解整机的情况下，直接调整内部检测元件的位置与灵敏度，检修口采用螺纹压盖密封，避免粉尘进入壳体内部。壳体主体采用折弯焊接结构的设计思路，

　　建模时所有折弯处预留合理的折弯内R角，避免加工时出现开裂，各拼接面的止口设计做了公差配合预留，装配后可实现自然对齐，减少后期调校的工作量。从物料流的走向来看，物料从顶部进料仓落入后，会经过内部检测区域，检测元件从侧方轴段位置对经过的物料进行信号采集，检测后的物料可从壳体底部预留的出料口（支脚之间的空腔位置）排出，直接对接下方的溜槽或者输送带，整个流道无明显的直角拐角，可最大程度减少物料堆积的风险。结构的重心经过校核，整体重心落在四个支脚围成的安装区域中心位置，即使在有持续振动的工位上使用，也不会出现倾覆的问题，侧方伸出的轴段重量经过平衡计算，不会因为单侧重量导致安装后出现倾斜。建模时对所有易磨损的位置做了壁厚加厚处理，比如进料仓的下边缘、物料流经的壳体内壁位置，壁厚比其他位置厚2mm，延长长期使用的磨损寿命，同时所有与物料接触的边角都做了倒钝处理，避免划伤物料或者划伤安装维护人员。
