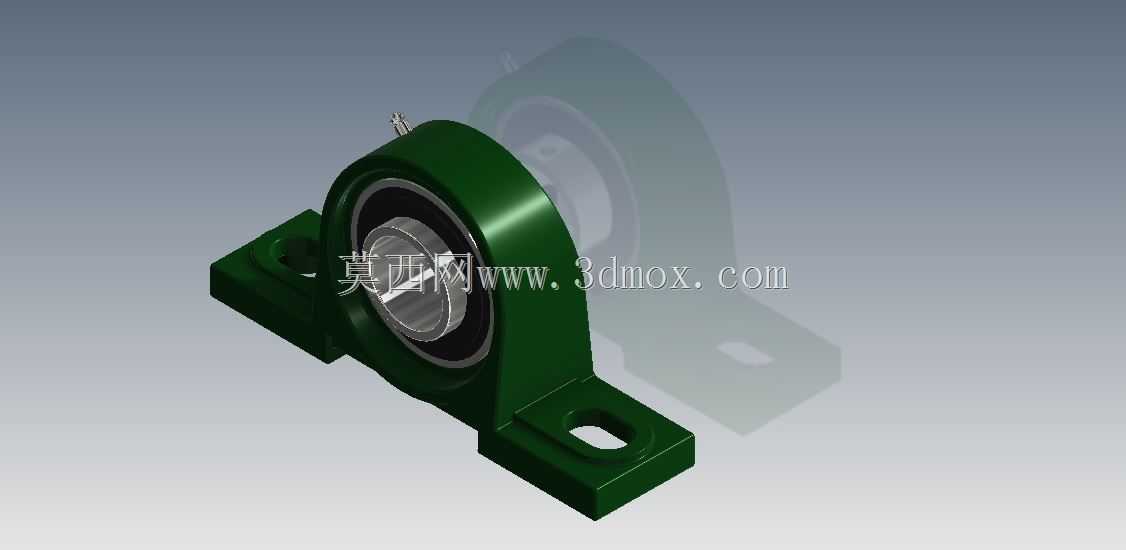

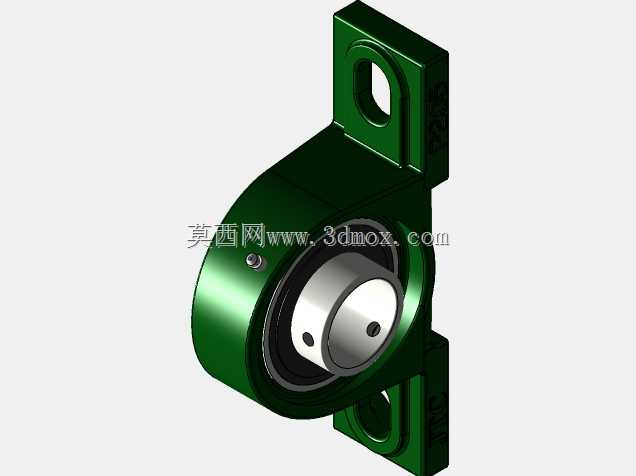

立式带座外球面轴承安装支撑结构

　　在各类轻工输送线、小型农机传动端、食品包装设备的动力传递环节中，这类立式带座外球面支撑结构是应用频次极高的传动支撑部件，核心作用是为旋转轴提供稳定的径向支撑，同时补偿安装过程中产生的少量轴系同轴度误差，降低轴系加工与装配的精度要求，减少现场安装调试的工作量。不同于分体式轴承座需要额外配置密封件、调整轴承游隙的复杂流程，这类一体化铸造成型的立式座体与预调心外球面轴承的组合，出厂时已经完成轴承内部润滑脂填充与密封结构装配，现场安装时仅需要通过座体两个安装脚的长圆孔完成座体与设备机架的固定，再将轴穿入轴承内圈，拧紧内圈上的紧定螺钉即可完成装配，大幅缩短了设备组装的周期。从结构设计逻辑来看，座体采用铸铁一体铸造成型，

　　底部两个对称布置的安装脚带有长圆形安装孔，这类长圆孔的设计并非加工误差导致，而是特意预留的安装调整余量，允许现场安装时在座体固定前沿轴的垂直方向微调轴承位置，抵消机架安装面的加工位置偏差，避免轴系安装时出现别劲、卡滞的问题。座体的承窝部分与轴承外圈采用球面配合，当穿入的轴存在少量角度偏斜时，轴承外圈可以在座体承窝内自动微调角度，最大补偿角度通常在2度以内，足以覆盖常规设备机架焊接、机加工产生的形位公差，避免轴承在偏载状态下过早出现疲劳点蚀。轴承部分采用外球面深沟球结构，内圈伸出端带有紧定螺钉，安装时将紧定螺钉顶在轴的定位槽或者光轴表面，即可实现轴承内圈与轴的周向固定，不需要额外配置轴肩、锁紧螺母等轴向定位零件，

　　进一步简化了轴系的结构设计。从安装边界尺寸来看，这类P系列立式带座轴承的座体总高度、安装孔中心距、安装脚宽度、内圈孔径都有标准化的尺寸序列，选型时只需要匹配所支撑轴的轴径，确认安装面的预留空间满足座体的外形尺寸要求即可，不需要单独定制座体结构。在实际应用场景中，这类支撑结构常被用在皮带输送机的托辊两端、小型风机的叶轮支撑端、包装设备的辊筒传动端，由于自带双层接触式橡胶密封结构，可以阻挡常规工况下的粉尘、少量飞溅水滴进入轴承内部，在普通的工业车间环境下不需要频繁补充润滑脂，维护周期远长于开放式的轴承搭配分体座的结构。设计这类结构的三维模型时，需要重点注意座体安装面的平面度要求，通常安装面的平面度公差需要控制在0.1mm以内，

　　避免座体固定后出现变形导致轴承卡滞；两个安装孔的中心距公差需要控制在±0.2mm范围内，保证与机架上的预钻孔位能够顺利对齐；轴承内圈的轴线与座体安装面的平行度公差需要控制在0.05mm以内，避免轴安装后出现倾斜导致密封件偏磨。另外，座体承窝的球面尺寸需要与轴承外圈的球面尺寸保持一致，配合间隙控制在0.02-0.05mm之间，间隙过大会导致支撑刚性不足，设备运行时出现振动异响，间隙过小则会导致轴承调心功能失效，无法补偿安装误差。在实际选型替换时，只需要确认内圈孔径、安装孔中心距、座体总高度三个核心尺寸与原有部件一致，即可直接替换使用，不需要对设备机架做额外的改造，这也是这类标准化支撑部件在通用机械设备中被广泛应用的核心原因。不同于高精度机床使用的整体式精密轴承座，这类带座外球面轴承的设计优先级是装配便捷性、环境适应性与成本控制，在满足常规转速与载荷要求的前提下，尽可能降低对安装人员的技术要求，即使没有专业轴承安装经验的现场运维人员，也可以快速完成损坏部件的更换，减少设备停机维护的时间。在载荷承受能力方面，这类结构主要承受径向载荷，也可以承受少量的轴向载荷，通常应用在转速不超过3000rpm、载荷平稳的传动场景中，如果是冲击载荷较大的重载工况，则需要选用铸钢材质的座体或者加重系列的轴承型号，避免座体出现断裂或者轴承过早失效。
