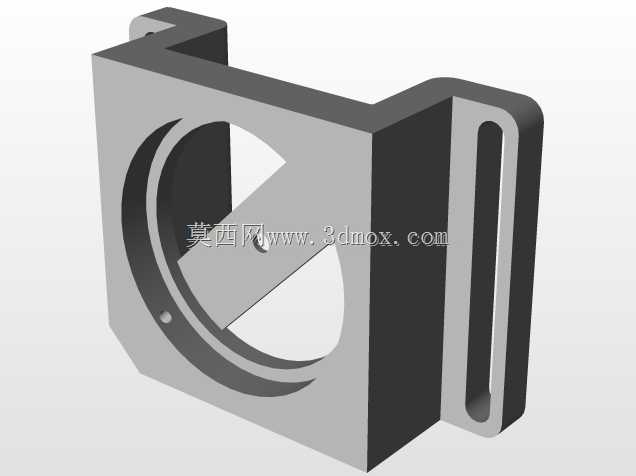

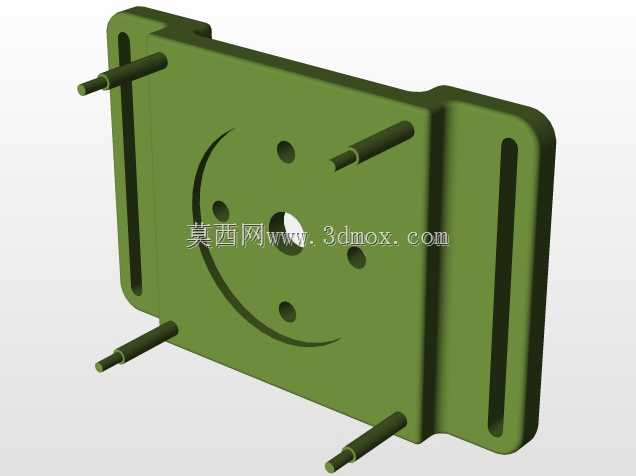

夹具配套固定管法兰连接结构

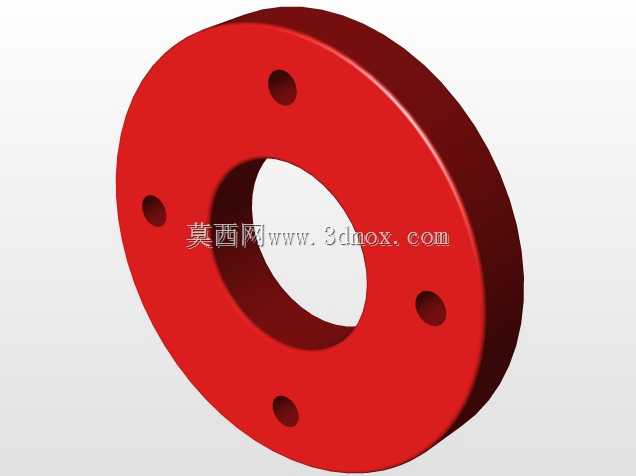

　　在工业管路与工装夹具的配套安装场景中，这类固定管法兰承担着管路端头定位、介质通路密封衔接、与夹具基体刚性锁固的核心作用，常见于自动化产线的气动回路布设、液压工装的油路对接、检测工位的气路连通环节，区别于普通管路法兰，其结构设计需要兼顾夹具侧的安装定位精度与管路侧的密封承压要求，避免工装运行过程中管路接头松动、介质泄漏引发的工位动作失效问题。从结构设计逻辑来看，该法兰的盘体采用一体化铣削成型思路，靠近夹具安装侧的端面设置有定位止口，与夹具基体上的预制定位槽形成小间隙配合，安装时无需反复调整同轴度，即可保证法兰中心通孔与夹具上的管路过孔完全对中，减少管路安装时的错位应力；法兰盘上的螺栓孔采用等距圆周排布，孔位公差控制在±0.

　　05mm范围内，既适配标准六角螺栓的穿装要求，也能保证螺栓锁紧后盘体受力均匀，不会出现局部翘曲导致的密封面贴合不严问题。法兰的中心通孔根据适配管路的通径做了匹配设计，通孔内壁粗糙度控制在Ra3.2以内，减少介质流通时的沿程阻力，靠近管路连接侧的端面加工有环形密封槽，可嵌入O型密封圈实现端面静密封，承压能力可覆盖常规工业工装0-1.6MPa的工作压力区间，满足气动、低压液压、常规通水通气的使用需求。从安装边界尺寸来看，该法兰的盘体外径根据适配通径做了合理收窄，避免盘体过大占用夹具周边的安装空间，法兰整体厚度在保证刚性的前提下做了优化，既不会因为厚度过薄导致螺栓锁紧时盘体变形，也不会因为厚度过大增加不必要的安装空间占用；

　　法兰与夹具贴合的安装面做了平面度处理，平面度公差控制在0.02mm以内，保证安装后与夹具基体完全贴合，不会出现安装间隙导致的法兰晃动。在实际应用中，这类法兰不需要额外焊接转接件，直接通过螺栓即可完成与夹具基体的刚性连接，安装拆卸便捷，当管路需要维护更换时，仅需拆卸法兰连接螺栓即可完成管路端头的拆解，不会破坏夹具基体的原有结构；针对传感器配套的工装夹具场景，该法兰还可作为传感器线缆的过孔固定座使用，中心通孔穿装线缆后配合密封胶圈即可实现线缆处的防尘密封，避免车间内的切削液、粉尘进入夹具内部影响传感器的检测精度。设计过程中充分考虑了不同工况的适配性，法兰的棱边均做了R1左右的倒角处理，避免安装过程中锐边划伤操作人员或损坏管路外层防护套；

　　螺栓孔的入口端做了沉孔设计，螺栓锁紧后螺栓头完全沉入沉孔内，不会突出法兰表面，避免与周边的运动部件发生干涉。在气动夹具的应用场景中，这类法兰安装在夹具的进气端，外接压缩空气管路，法兰与夹具之间的密封结构可保证压缩空气无泄漏，维持夹具气缸的工作压力稳定，避免因为漏气导致夹具夹紧力不足引发的工件定位偏移问题；在液压工装的应用场景中，更换适配耐油密封圈后，即可满足液压油的密封输送要求，法兰盘体的刚性结构可承受液压回路的压力脉动，不会长期运行后出现变形渗漏问题。不同于标准管路法兰需要搭配焊接管路使用，该固定管法兰专门针对夹具安装场景做了结构优化，取消了标准法兰上不必要的结构冗余，整体重量更轻，安装定位更便捷，非常适合各类非标工装夹具的管路端头连接使用，在自动化检测工位、焊接工装、装配夹具的气液管路布设中都能稳定发挥连接固定作用。
