梅辛安普拉斯带式张紧传动机构

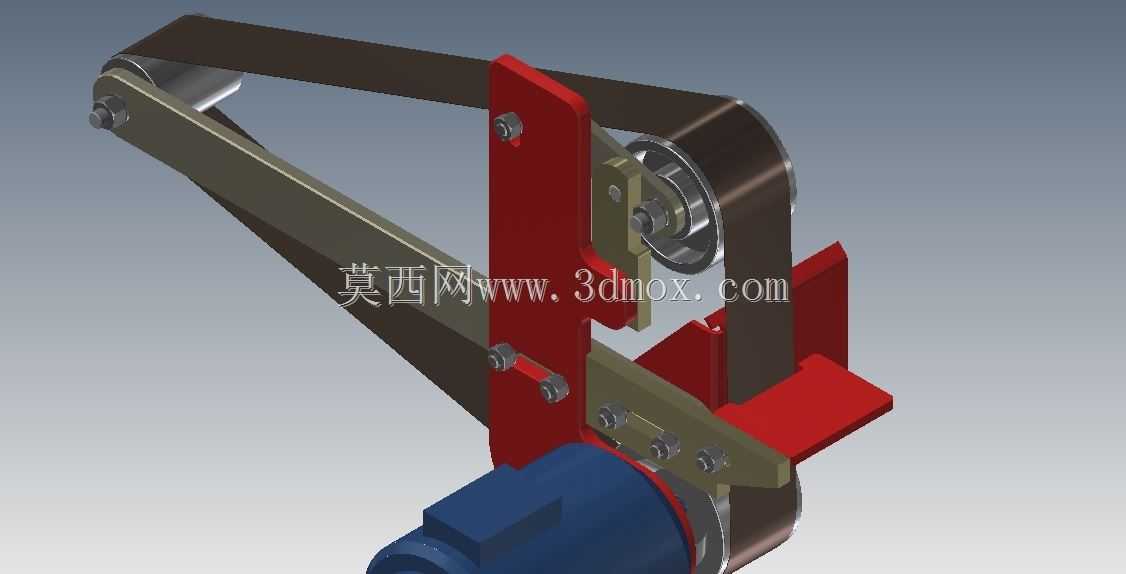

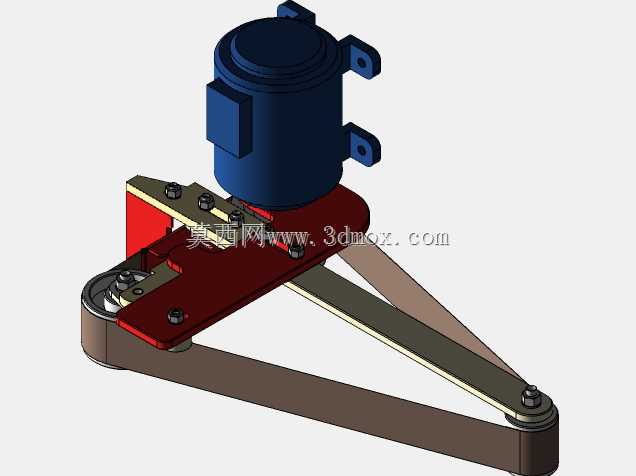

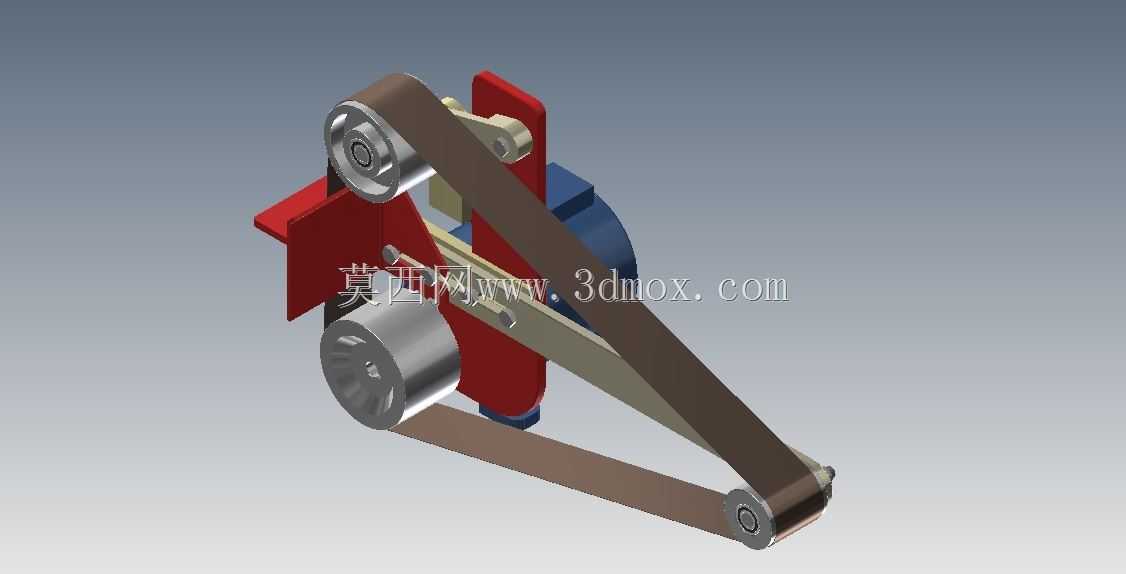

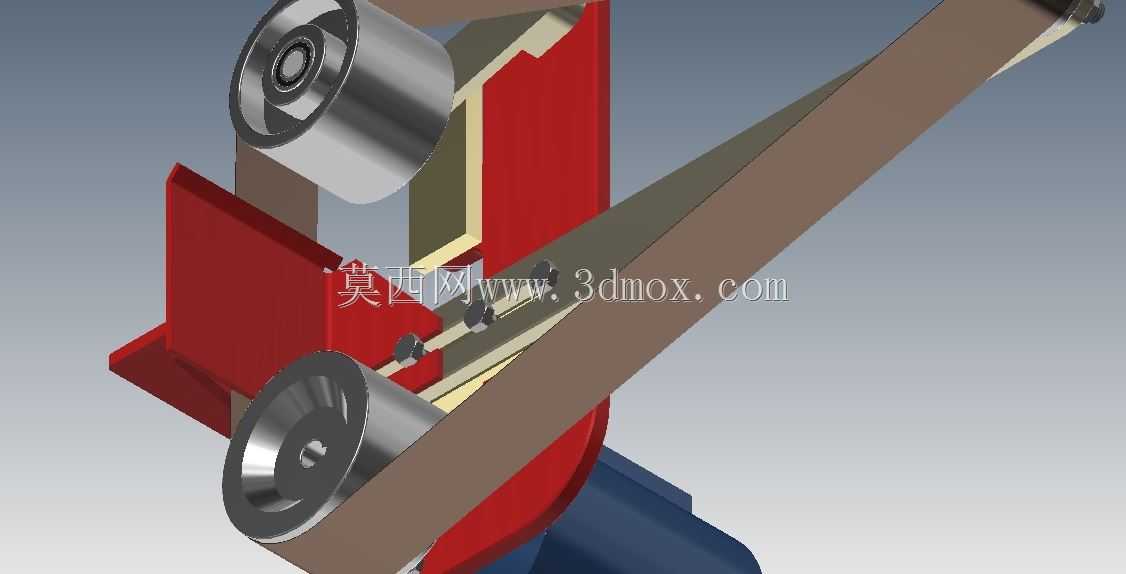

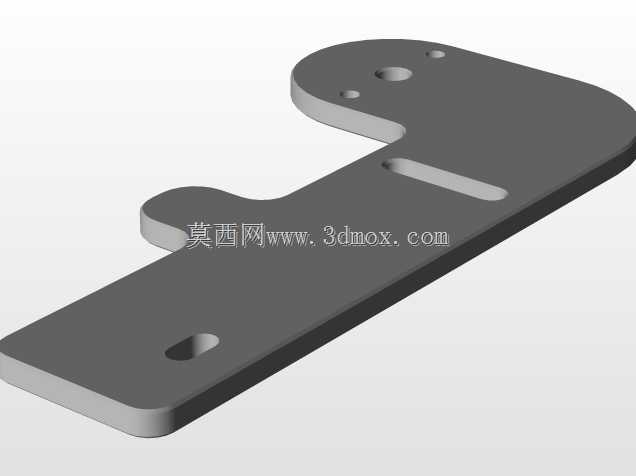

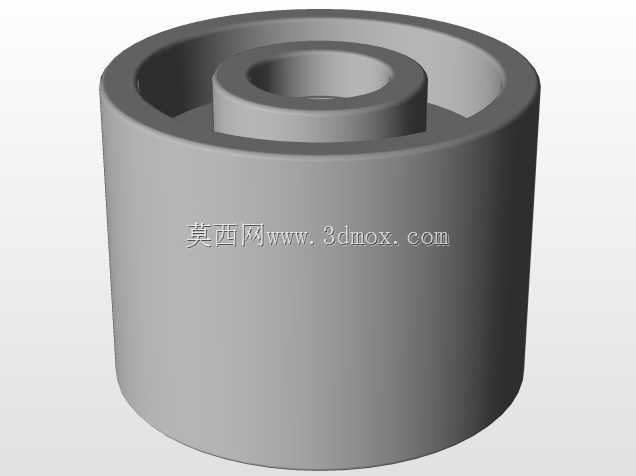

　　这套带式张紧传动结构，常见于中小功率的动力传输场景，比如小型物料输送设备的动力端、轻工包装机械的辅助传动单元、实验室小型试验台的动力传递模块，核心作用是在两个轴距存在安装误差、或者运行过程中带材出现蠕变伸长时，持续维持传动带的合理张紧力，避免打滑丢转，保障传动比的相对稳定。从结构布局来看，整套组件包含三个带轮单元，其中两个带轮分别作为主动与从动动力接口，第三个带轮集成在摆臂式张紧支架上，支架通过铰接点固定在安装立板上，依靠摆臂的摆动行程自动补偿传动带的长度变化，不需要频繁人工调整张紧度。安装立板采用折弯成型的钢板结构，立板上预留了主动轮的安装轴孔、张紧摆臂的铰接孔位，还有用于整体固定到设备机架上的安装过孔，

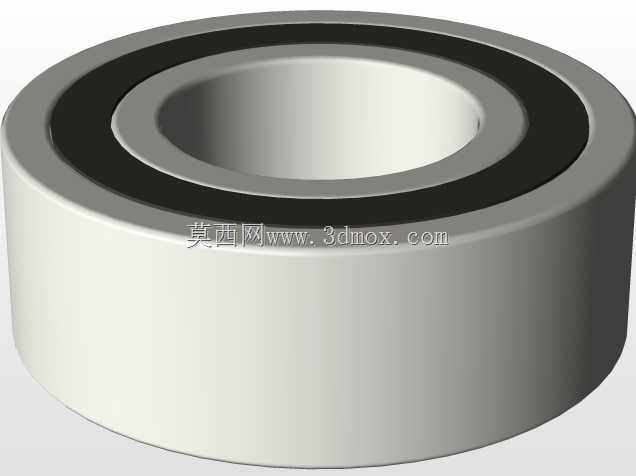

　　所有孔位的位置度公差控制在0.1mm以内，避免安装后带轮出现偏斜，导致传动带单侧磨损过快。张紧摆臂采用型材拼接焊接后加工的工艺，臂身的长度经过精确计算，摆角范围控制在15度以内，既可以覆盖传动带全生命周期的伸长量补偿需求，又不会因为摆角过大导致带轮包角出现大幅下降，影响传动效率。传动带选用的是平型传动带，相比V带，平带的弯曲应力更小，适合小直径带轮的高速传动场景，带面与带轮的接触宽度完全匹配带轮的轮面宽度，安装时需要保证三个带轮的轮面处于同一平面，平面度误差不超过0.2mm，否则运行过程中会出现带面跑偏、甚至脱带的故障。主动轮端集成了轴承支撑结构，轴承选用深沟球轴承，可以同时承受径向载荷和少量的轴向窜动，

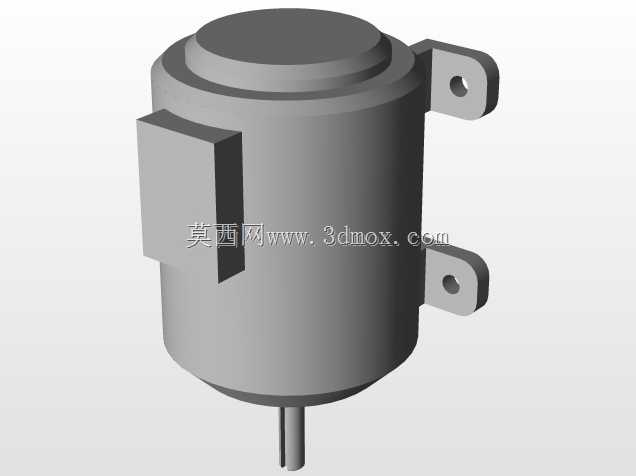

　　适配多数小型电机的输出轴直接连接，不需要额外加装联轴器，简化了设备端的安装流程。从动轮的轴端预留了动力输出接口，可以直接连接负载辊筒、小功率执行元件等部件，接口形式采用标准的平键连接，键槽的尺寸符合通用机械传动的标准要求，方便和常规负载件进行适配。整套机构的安装边界比较紧凑，整体占用的安装空间在长度方向不超过300mm，高度方向不超过200mm，厚度方向不超过80mm，适合在设备内部空间比较局促的场景下布置，不需要预留太大的安装操作空间。在实际选型应用时，需要先确认负载端的额定转速和传递扭矩，这套结构适合传递扭矩不超过15N·m、转速在100-1500rpm区间的工况，如果扭矩过大容易出现传动带打滑，转速过高则会加剧带材的发热老化。

　　张紧摆臂的铰接点位置设计时经过了受力优化，当传动带传递动力时，带的拉力会对摆臂产生一个附加的力矩，这个力矩的方向刚好是推动张紧轮压向传动带的方向，也就是说传递的扭矩越大，张紧力会自动随之增大，既可以避免轻载时张紧力过大导致带材和轴承过早磨损，又能在重载时自动提升张紧力防止打滑，这种自增力的张紧设计比固定张紧结构的适应性更强，也比弹簧张紧结构的零件数量更少，可靠性更高。安装立板上的固定孔采用长圆孔设计，安装时可以在小范围内调整整套机构的固定位置，适配不同设备机架上的预留孔位，降低了对机架加工精度的要求。带轮的轮面做了精车处理，表面粗糙度控制在Ra1.6以内，既可以保证和传动带之间有足够的摩擦力，又不会因为表面过于粗糙加速带面的磨损。在日常维护场景中，这套结构只需要定期检查传动带的表面状态，当带面出现明显裂纹、磨损量超过厚度的10%时进行更换即可，张紧结构本身不需要额外的润滑维护，铰接点采用的是自润滑轴承，长期运行也不会出现卡滞问题。在三维建模过程中，所有零件的装配关系都按照实际工程约束进行搭建，带轮的旋转自由度、张紧摆臂的摆动自由度都做了正确的约束，可以直接用于运动仿真，验证不同张紧位置下的带轮包角变化、传动带的长度变化参数，也可以直接导出工程图用于生产加工，所有配合尺寸都标注了合理的公差等级，符合通用机械加工的工艺要求，不需要二次调整尺寸就可以直接投入生产使用。
