单晶400W光伏发电组件结构设计

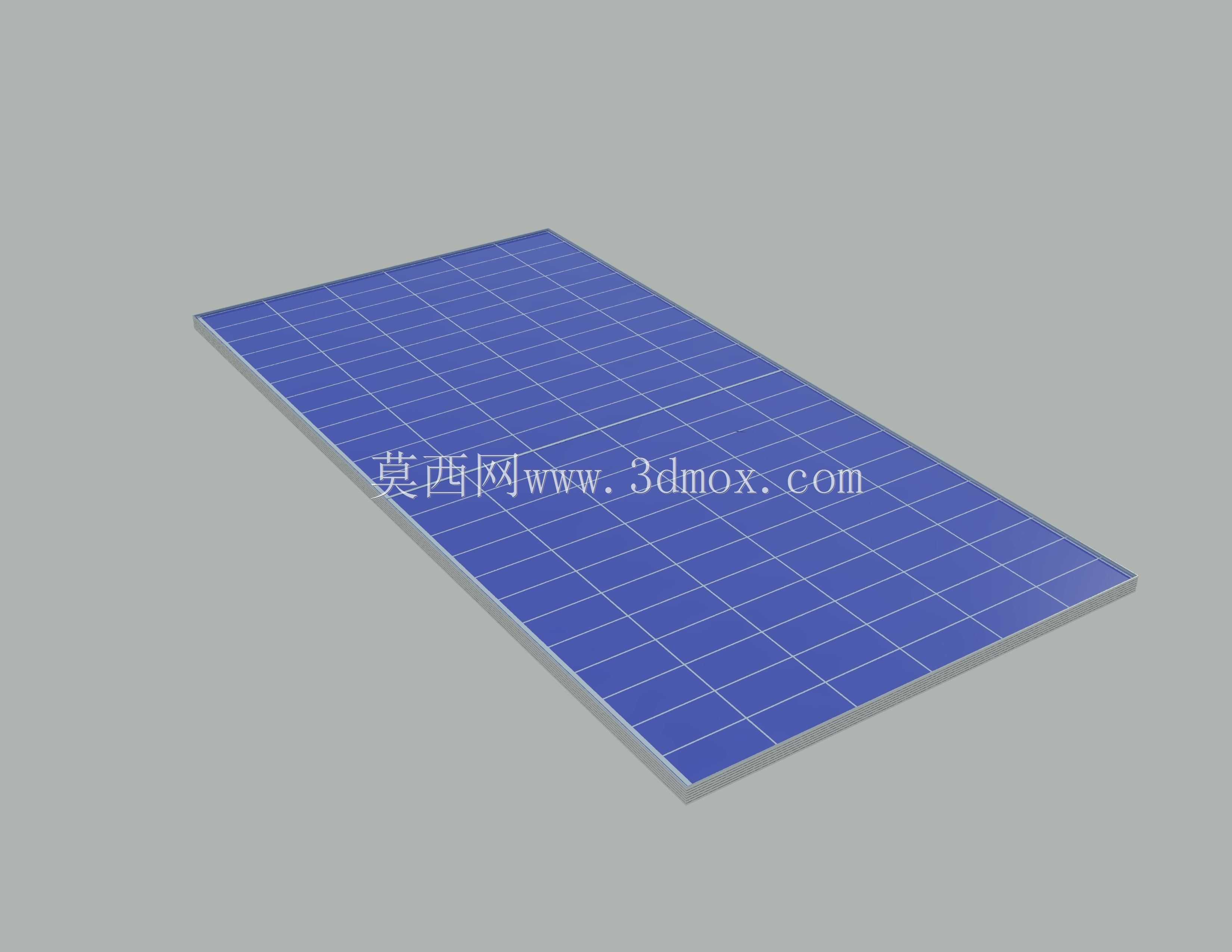

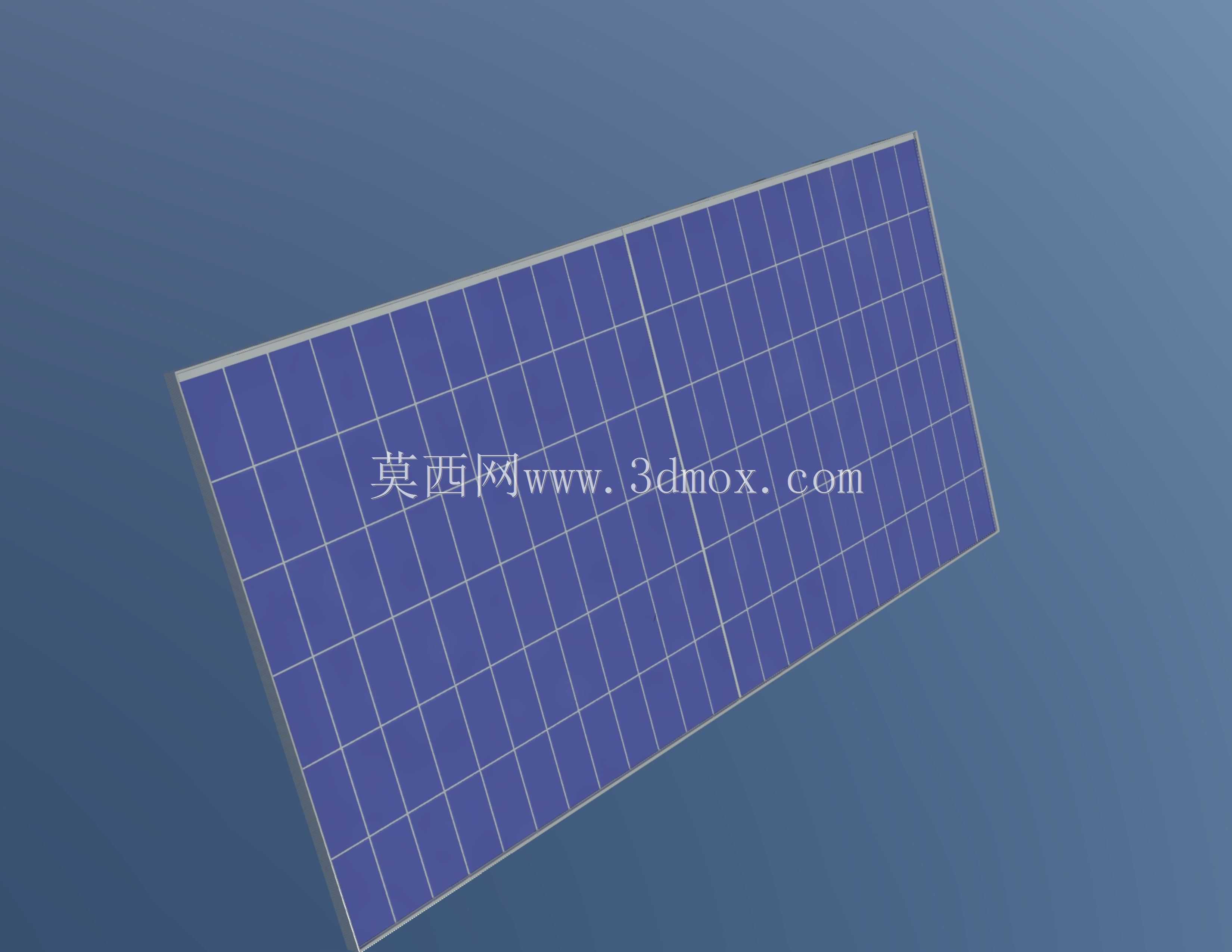

　　做分布式光伏电站设计、户用光伏系统搭建的时候，最先要敲定的就是核心发电单元的选型与安装适配，这款400W单晶光伏组件的三维结构，刚好能覆盖大部分民用、小型工商业光伏项目的前期布局校核需求。很多刚接触光伏结构设计的工程师容易忽略安装边界的校核，拿到组件参数就直接排布支架，最后现场安装时才发现组件边缘和支架压块干涉、或者检修通道预留不足，这款模型把2000100035mm的外形尺寸做了精准还原，边框的安装孔位、倒角细节都做了1:1复刻，不管是做屋顶平铺的支架排布模拟，还是做BIPV建筑一体化的嵌入结构校核，都能直接调用，不用再反复核对二维图纸的尺寸标注。

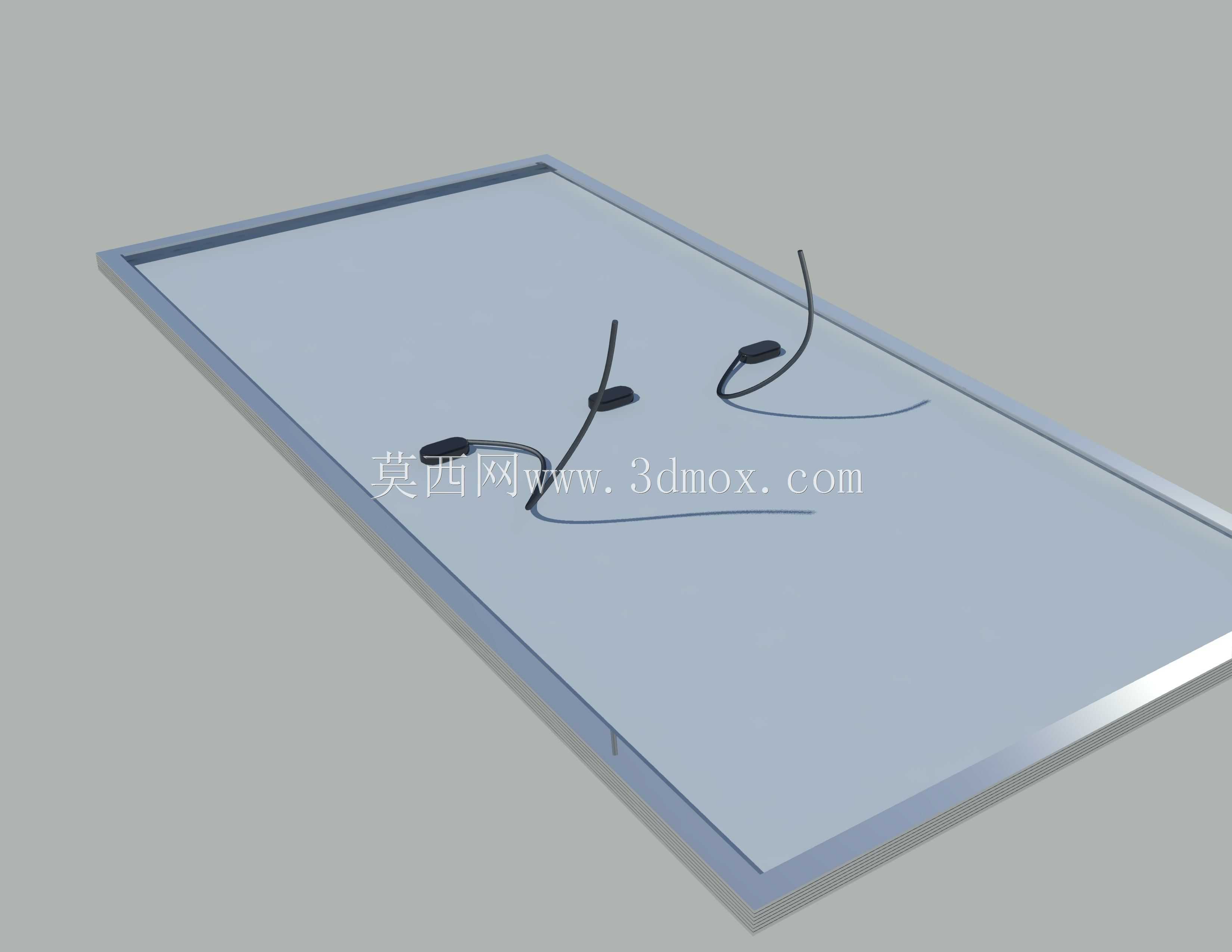

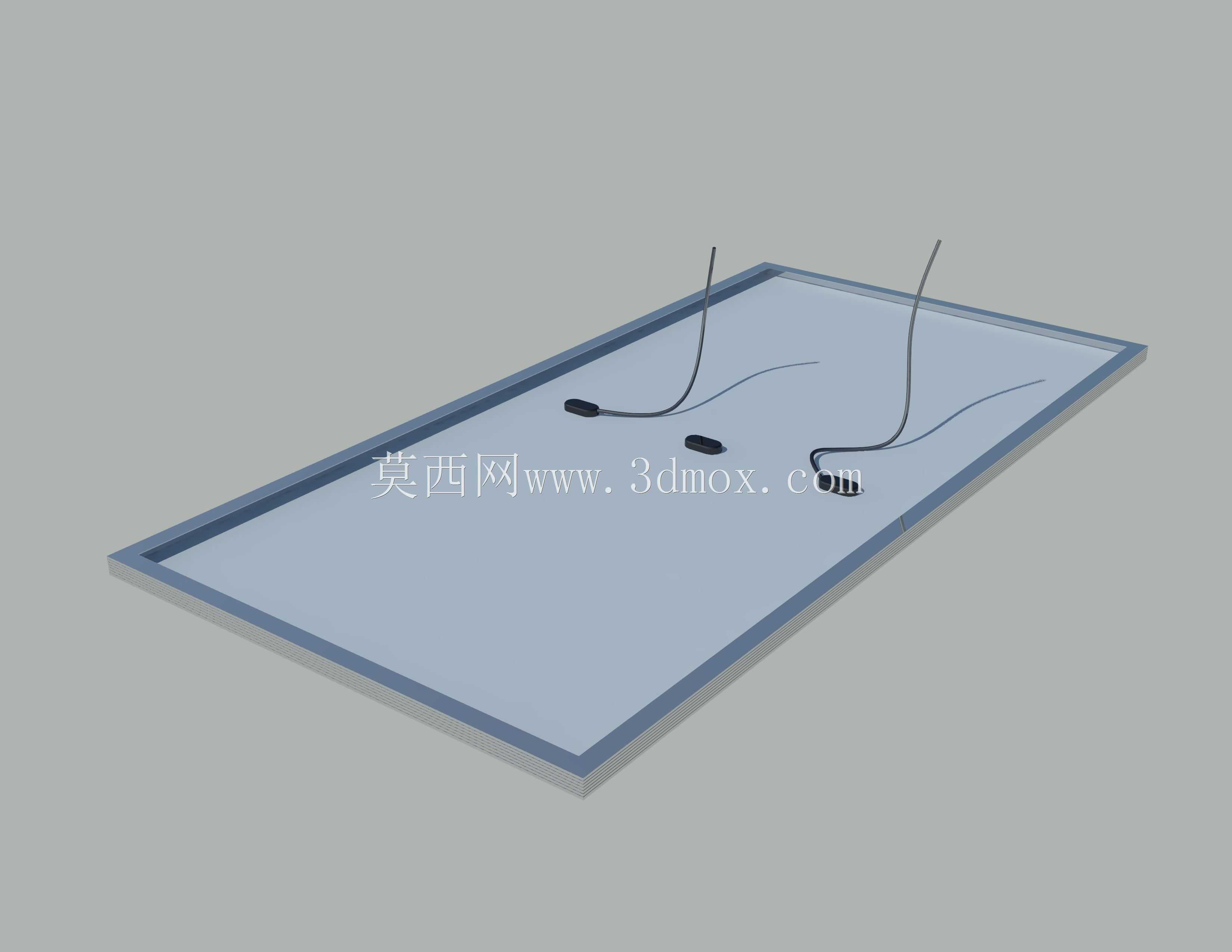

　　从实际应用场景来看，这类400W单晶组件是当前户用分布式光伏的主流选型，单块组件的功率密度刚好适配常规住宅屋顶的载荷能力，不会因为单块过重给屋面造成额外承重压力，同时35mm的边框厚度兼顾了结构强度与散热需求，组件背面的接线盒位置在模型里也做了预留，排布线缆的时候可以直接模拟走线弧度，避免后期施工出现线缆弯折半径不足、或者接线盒被支架遮挡影响散热的问题。做山地光伏电站的支架设计时，这类组件的尺寸适配性也很强，常规的横向、纵向排布都能匹配常用的C型钢支架规格，不用额外定制支架型材，能有效降低项目的物料采购成本。

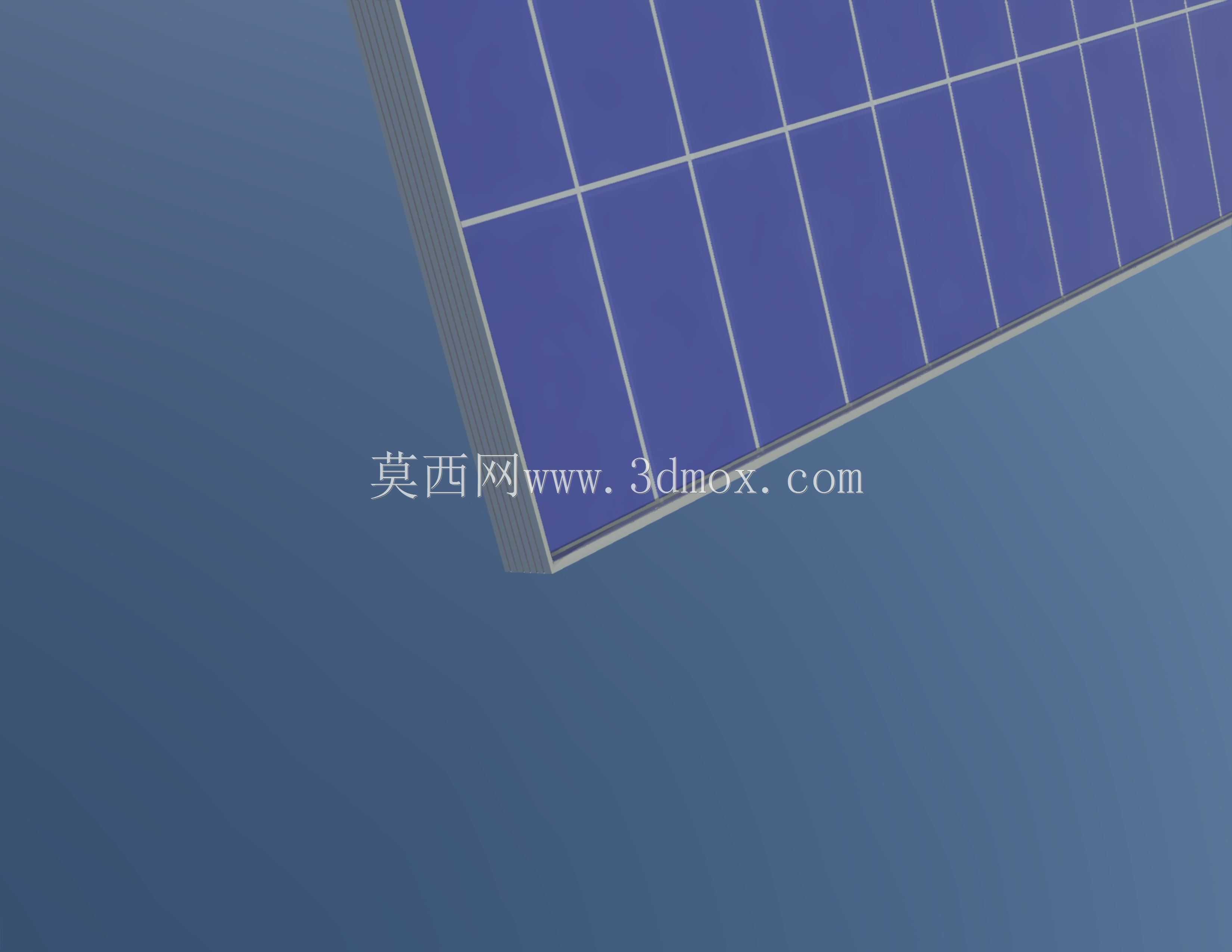

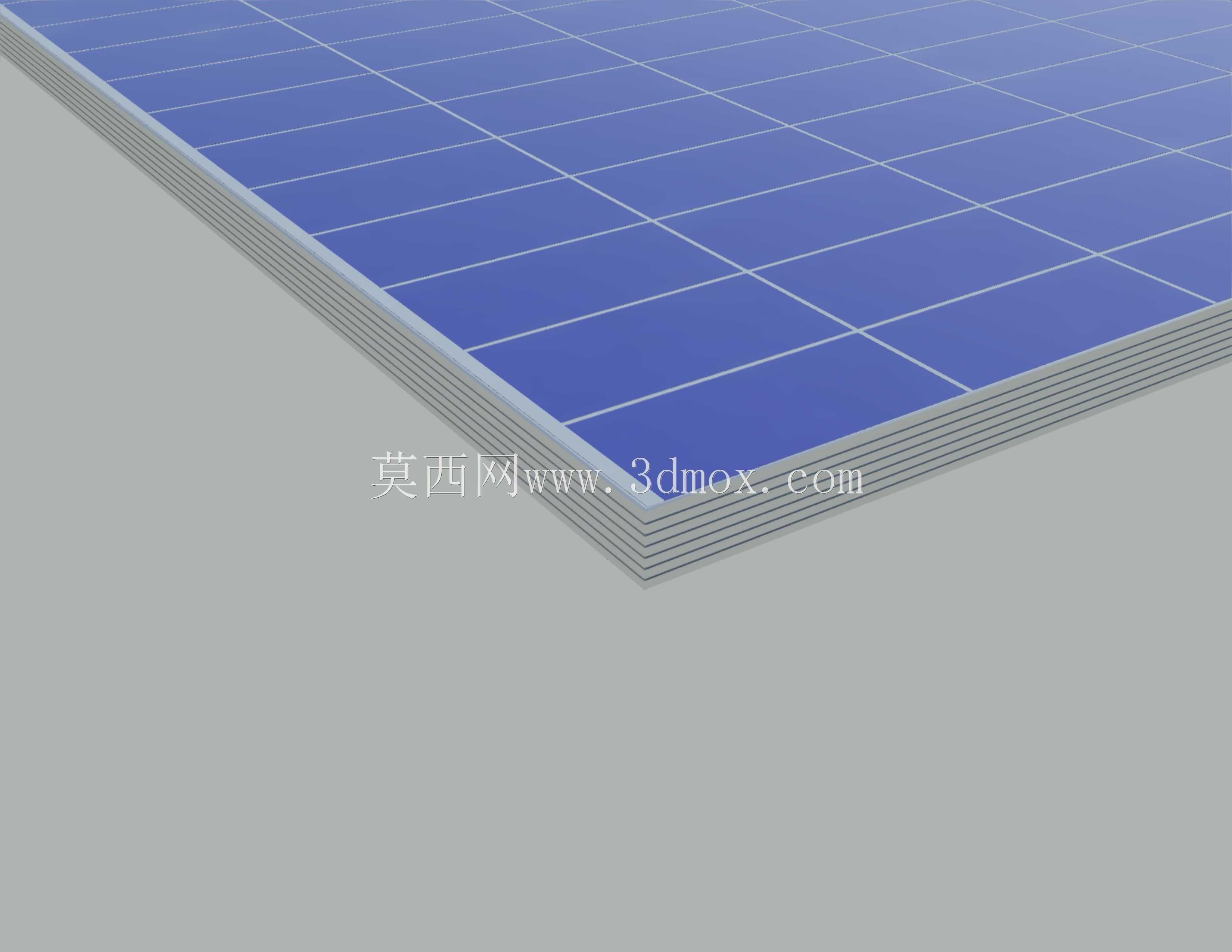

　　从设计思路上来说，这款组件的结构完全遵循量产单晶组件的工艺逻辑，表面的钢化玻璃层、EVA胶膜层、电池片层、背板层的分层结构虽然在外观模型上做了简化，但整体的外部装配尺寸完全贴合量产产品的公差范围，边框的铝合金型材截面做了等比例还原，在做组件抗风载、雪载的有限元分析时，可以直接提取模型的边框截面参数，不用再重新绘制型材轮廓。很多工程师做光伏项目的三维交底时，用二维图纸很难给施工方讲清楚压块的安装位置、组件之间的预留间隙，调用这个模型做装配模拟，就能直观展示每块组件的安装顺序、压块的固定点位，甚至能模拟不同倾角下组件之间的阴影遮挡范围，优化阵列的排布间距，提升整个电站的发电效率。

　　在做光伏车棚、光伏阳光房这类定制化项目时，这款组件的尺寸适配性优势更明显，2000mm的长度刚好匹配常规车棚的檩条间距，不用额外切割组件或者调整檩条位置，1000mm的宽度也能适配常规的防水支架槽口，安装时可以直接把组件边框嵌入防水槽内，省去额外打密封胶的工序，同时降低后期漏水的隐患。做离网光伏系统的设计时，比如牧区的独立供电系统、野外监测设备的供电单元，这款组件的重量和尺寸也方便人工搬运安装，不需要大型吊装设备，适配偏远地区的施工条件。

　　很多建模人员在绘制光伏组件模型时，容易把电池片的栅线结构做的过于复杂，导致整个装配体的文件过大，做整个电站的整体排布时卡顿严重，这款模型在保证外部尺寸、安装结构完全准确的前提下，对电池片的表面细节做了合理简化，既保留了单晶组件蓝色电池片的外观特征，又不会占用过多的模型内存，做几十上百块组件的阵列排布时也能流畅运行，不管是做方案展示的渲染图，还是做结构干涉检查，都能满足使用需求。另外组件边框的接地孔位置、排水孔细节也都做了还原，做防雷接地设计时，可以直接在模型上标注接地点位，模拟接地线缆的走向，避免后期施工时漏接接地孔，留下安全隐患。在沿海高盐雾地区的光伏项目设计中，还可以基于这个模型的边框结构，模拟防腐涂层的覆盖范围，检查边框拼接位置是否存在防腐盲区，提升组件在恶劣环境下的使用寿命。
