18650锂电池多串数电量状态指示模块

　　在便携储能、小型电动工具、户外手持检测设备、DIY电子改装项目里，18650锂电池凭借成熟的供应链、稳定的充放电循环性能，是应用最广泛的圆柱电芯选型之一，而多串组合的电池组在实际使用中，最容易被忽略的痛点就是电量状态的直观反馈——很多简易电池组仅靠输出电压估算剩余电量，没有直观的可视化指示，使用者往往在设备低电关机时才发现电量耗尽，轻则中断作业流程，重则导致设备数据丢失，甚至在低温、大电流放电场景下因为过放损伤电芯循环寿命。这款针对1S到4S串数18650锂电池设计的状态指示模块，就是为解决这一实际工程痛点开发的结构件方案。

　　从实际应用场景来看，这款指示模块可以直接适配单节3.7V、双节串联7.4V、三节串联11.1V、四节串联14.8V的常规18650电池组，覆盖了绝大多数小型低压直流供电设备的电池配置需求，不管是手持电动螺丝刀的内置电池包、便携检测仪器的外置供电模组，还是DIY航模、户外露营灯的自制电池组，都可以通过加装这个模块实现电量的可视化反馈，不需要额外外接万用表测量电压，使用者扫一眼就能掌握当前电池剩余电量区间。

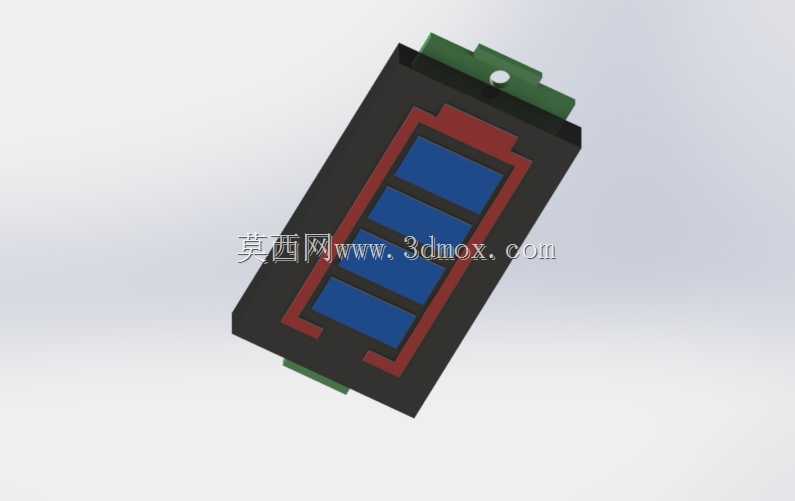

　　在功能特性上，模块采用分段式的电量显示逻辑，四格蓝色指示段对应电池组从满电到亏电的四个电量区间，外围红色边框做状态区分，满电状态下四格全亮，随着电量消耗逐格熄灭，最外侧的红色边框在电池进入低电阈值区间时会同步触发视觉提示，提醒使用者及时充电，避免过放。模块两端预留的绿色安装边带有定位孔，不需要额外设计复杂的固定结构，直接通过M2小螺丝或者耐高温双面胶就可以固定在电池组的外侧护套或者设备外壳内侧，安装边界不会超出常规18650电池组的排布尺寸——单排四串18650电池组的宽度大概在70mm左右，这款模块的主体宽度控制在65mm以内，厚度仅4mm，安装后不会和电池组的镍带连接、保护板布局产生空间干涉，完全适配常规热缩膜封装的18650电池包尺寸。

　　从设计思路上来说，这款结构件没有做多余的冗余造型，整体采用扁平化的矩形轮廓，刚好贴合圆柱电池组外侧的平面区域，显示区域做了内凹的阶梯结构，既可以保护内部的指示元件不会因为外力磕碰损坏，又能在外部套热缩膜的时候让显示区域和热缩膜紧密贴合，不会因为空气残留产生鼓包影响显示效果。模块的走线槽预留在侧边，连接电池保护板的引线可以顺着电池组侧面的镍带间隙排布，不会出现引线挤压弯折导致的接触不良问题。考虑到电池组在充放电过程中会有一定的温升，模块的外壳材质选用耐温ABS材质，长期工作温度可以适应-20℃到80℃的区间，不管是冬季户外低温环境还是夏季大电流放电的温升场景，都不会出现外壳变形、显示区域起翘的问题。

　　在实际选型适配的时候，结构设计人员只需要根据自身电池组的串数对应匹配模块的采样接线，不需要额外调整安装尺寸，模块的定位孔中心距和常规18650电池支架的安装孔位做了适配，甚至可以直接固定在两节18650电芯的间隙位置，不需要额外占用设备内部的其他安装空间。对于做小型电子设备结构开发的工程师来说，这款模块可以直接集成到电池包的设计方案里，省去了自行开发电量指示电路、开模做显示窗口的流程，大幅缩短产品的开发周期，同时成熟的结构设计也避免了自行设计时容易出现的安装干涉、显示视角偏差、固定不牢等常见问题。

　　很多工程师在做电池包结构设计的时候，往往把重点放在保护板选型、镍带过流能力、电芯排布固定上，忽略了电量指示这个用户感知最强的交互细节，实际使用中没有直观电量指示的电池包，用户体验会大打折扣，甚至会因为误判电量导致作业中断。这款状态指示模块的结构设计刚好填补了这个细节空白，用极简的结构、极低的空间占用，实现了最实用的电量反馈功能，不管是量产产品的结构集成，还是DIY项目的改装升级，都能很好地适配使用需求。模块的显示面做了细微的磨砂处理，在强光户外环境下也不会因为反光导致看不清电量显示状态，低电提示的视觉辨识度足够，不需要额外增加蜂鸣器等有声提示元件，也能让使用者及时察觉电量状态，在需要静音作业的场景下也能适用。
