栏板式玩具牵引拖车结构设计

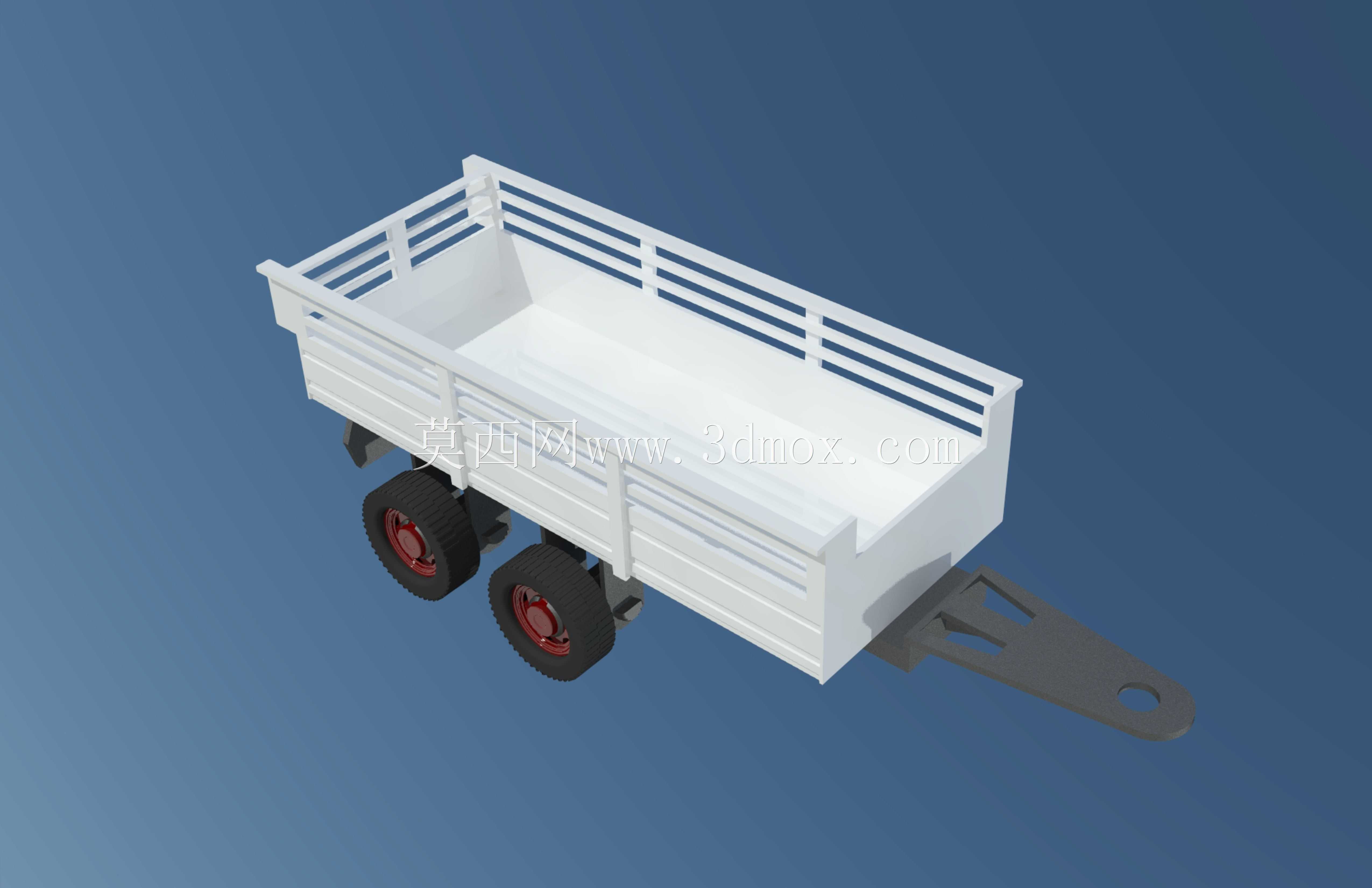

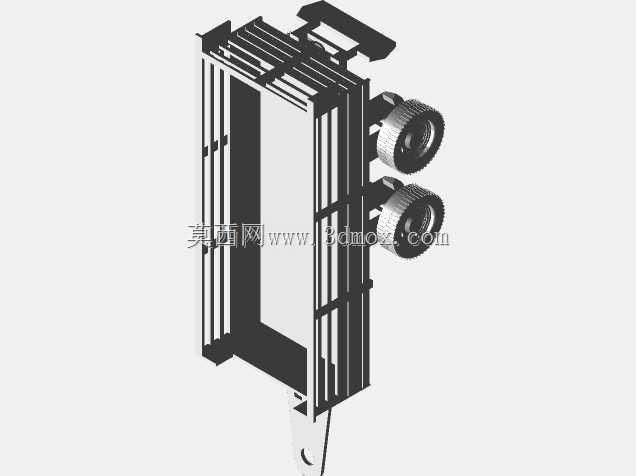

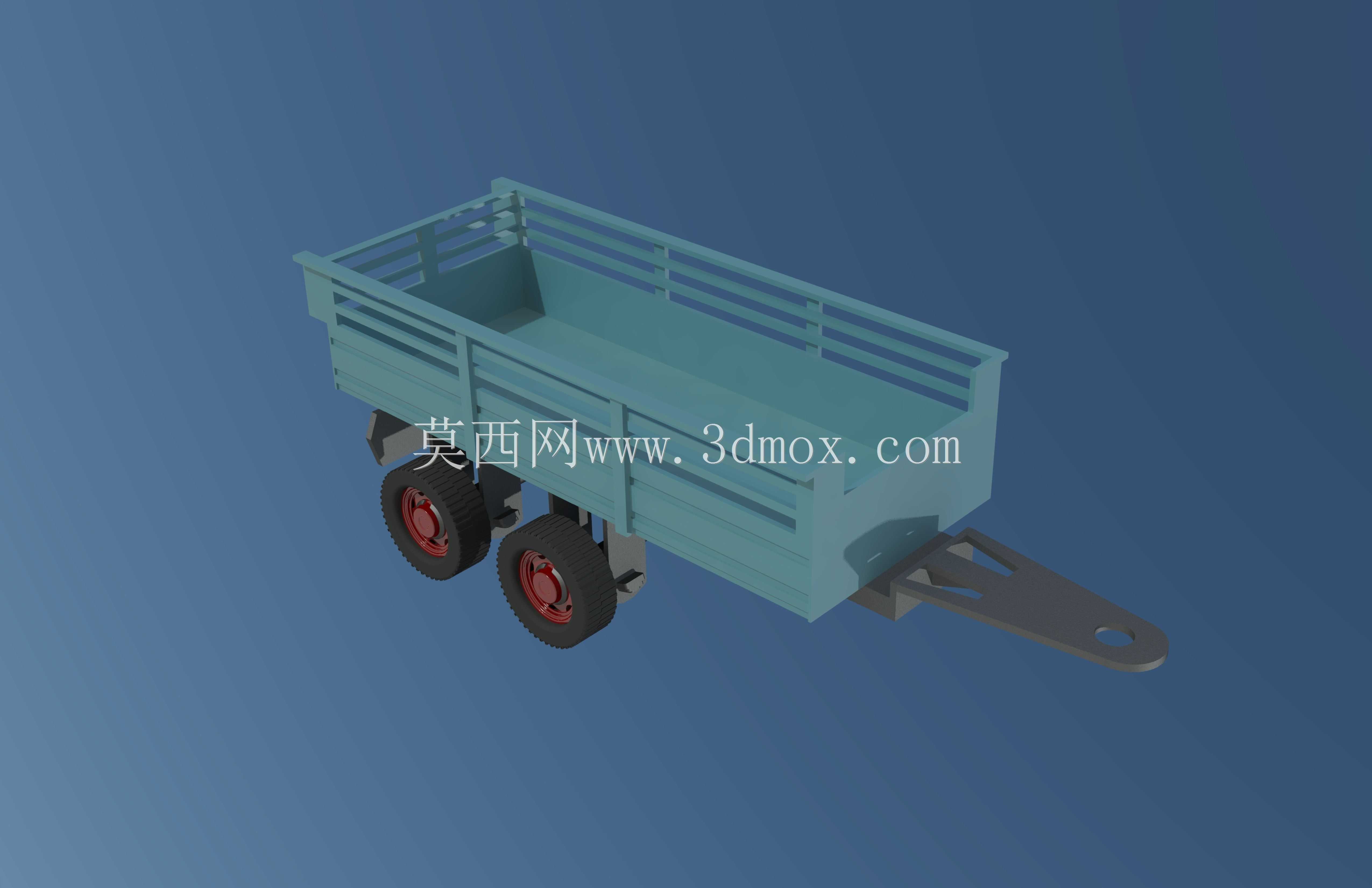

　　这款栏板式牵引拖车的三维结构，最初是面向微缩农用机具场景的教具与玩具开发需求搭建，在青少年农机科普场景中，可搭配同比例拖拉机机头完成整套农耕作业场景的动态演示，也可作为桌面微缩场景摆件、拼装玩具的结构组件使用，还原真实农用拖挂运输设备的核心结构特征。整体外形尺寸控制在290110100mm的边界范围内，安装对接时仅需考虑前端牵引环与牵引机头挂接销的配合间隙，预留3mm的轴向活动余量即可满足转向时的角度偏转需求，不会出现挂接处卡滞、干涉的问题。

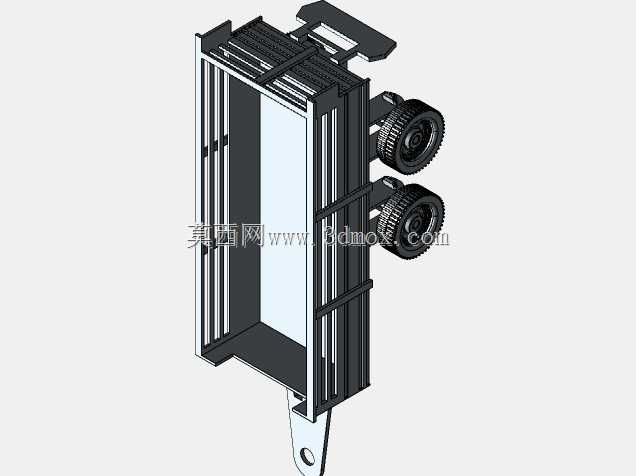

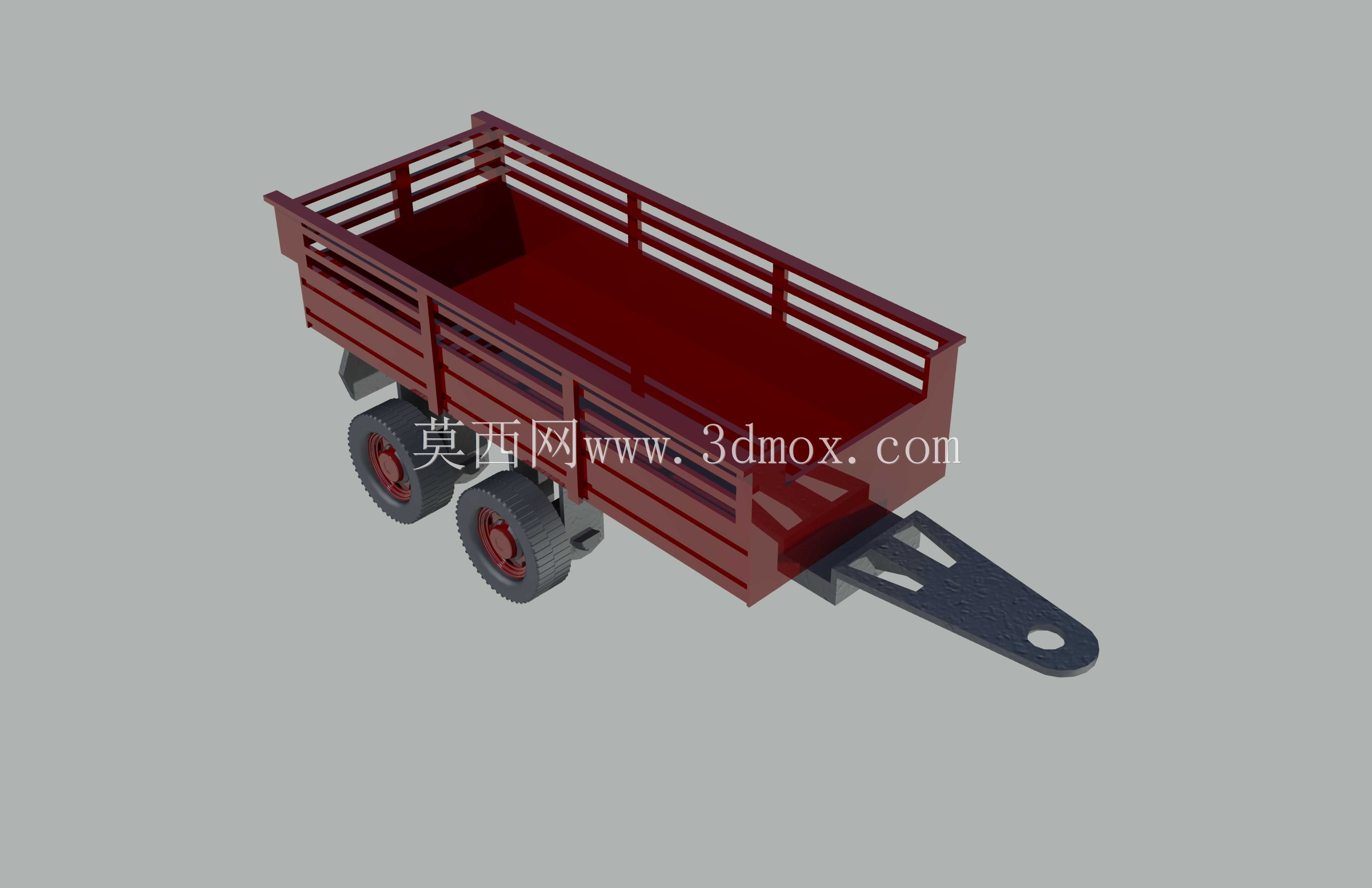

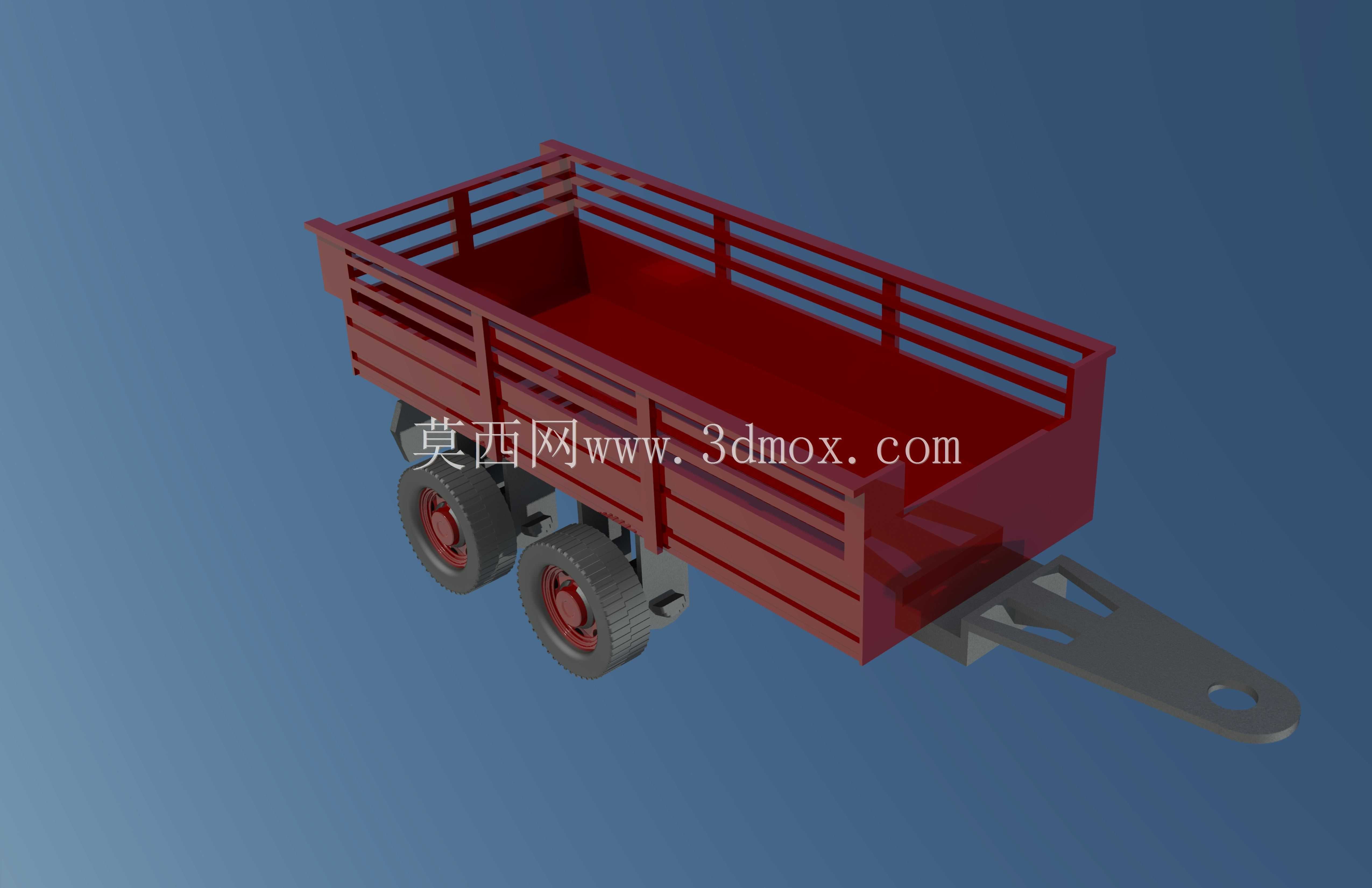

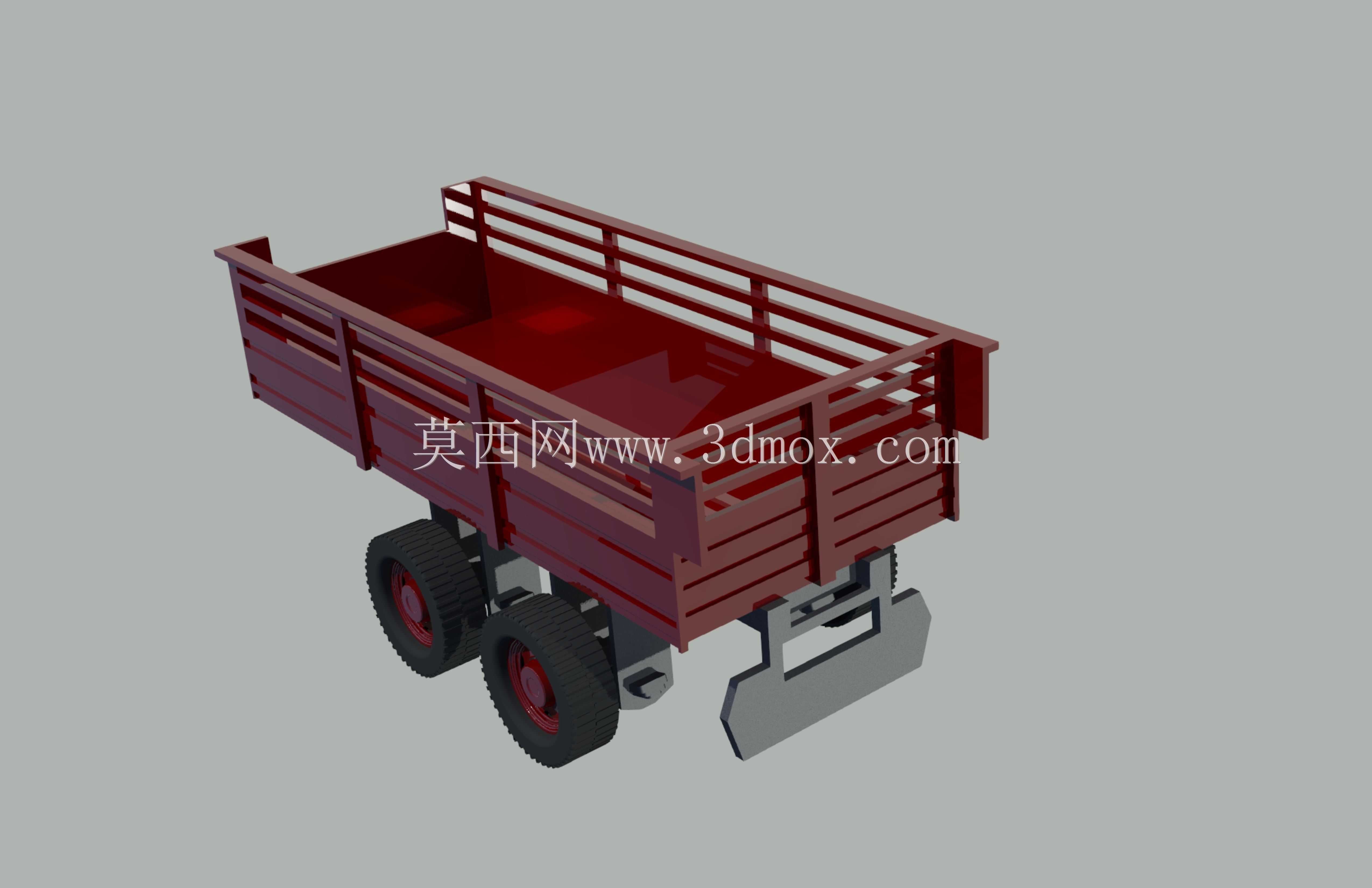

　　从结构设计逻辑来看，货厢部分采用栅栏式栏板结构，没有采用全封闭厢体的设计，一方面是还原真实农用拖车的通透栏板形态，另一方面在玩具使用场景下，能降低整体结构重量，避免儿童玩耍时因部件过重造成磕碰损伤，栏板的横向加强筋做了等距排布，每根栏条的间距控制在8mm，既保证视觉上的还原度，也能避免使用过程中手指卡入栏板间隙的安全隐患。货厢底板做了2mm的下沉设计，边缘设置1.5mm高的挡边，装载微缩物料时不会出现物料从厢底缝隙滑落的问题，厢体边角全部做了R2的圆角过渡，没有尖锐棱角，符合玩具类产品的安全设计要求。

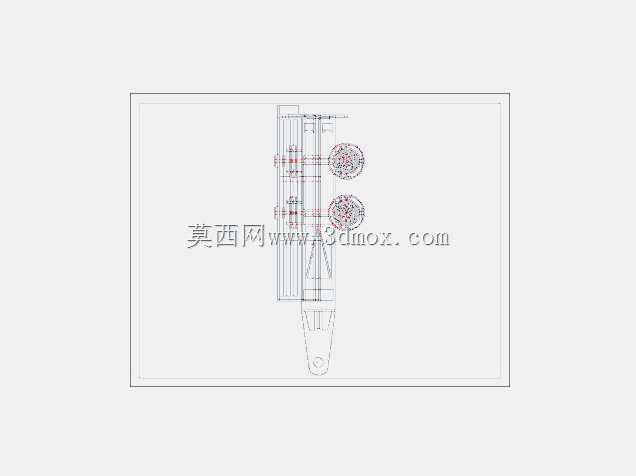

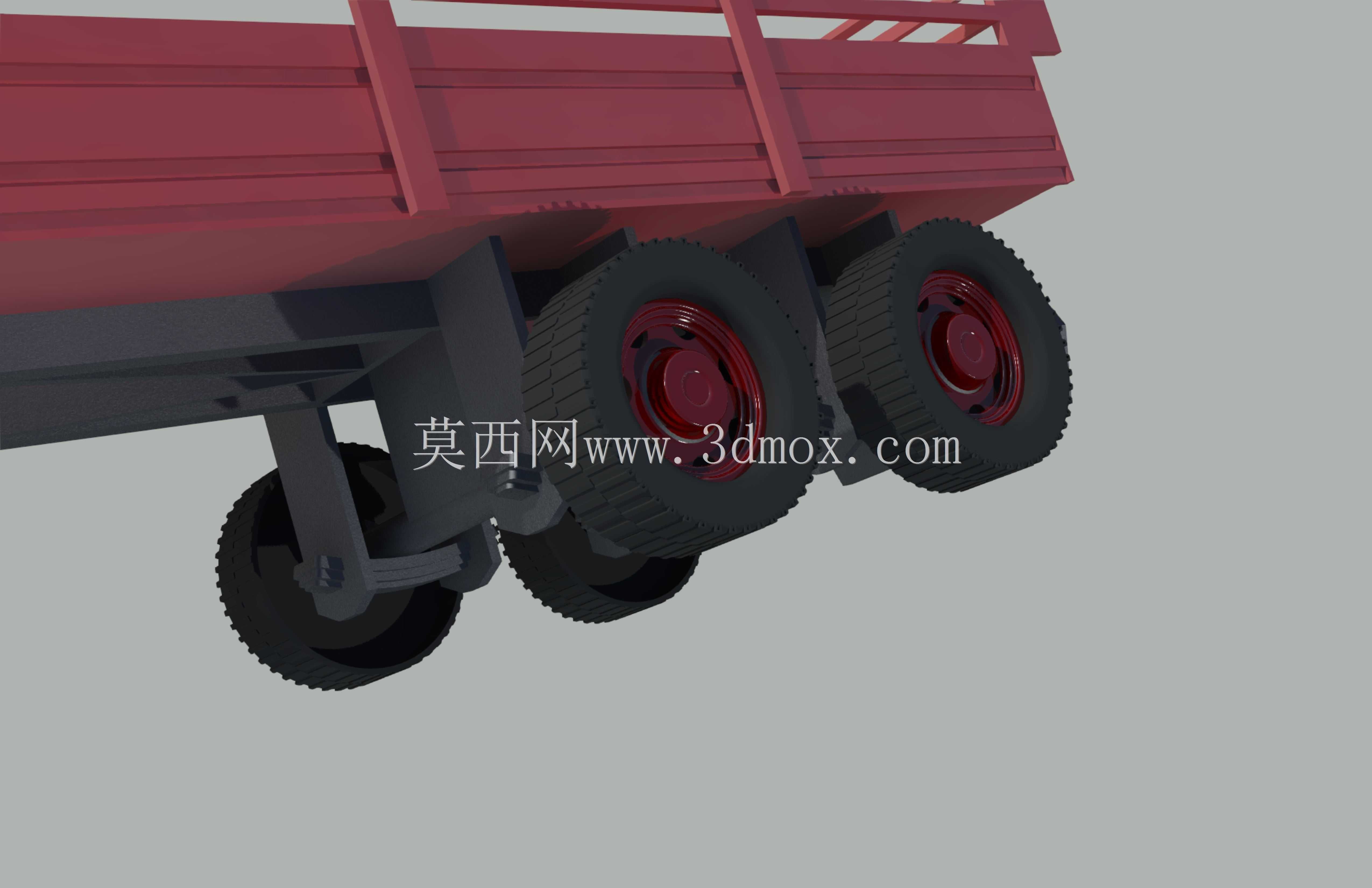

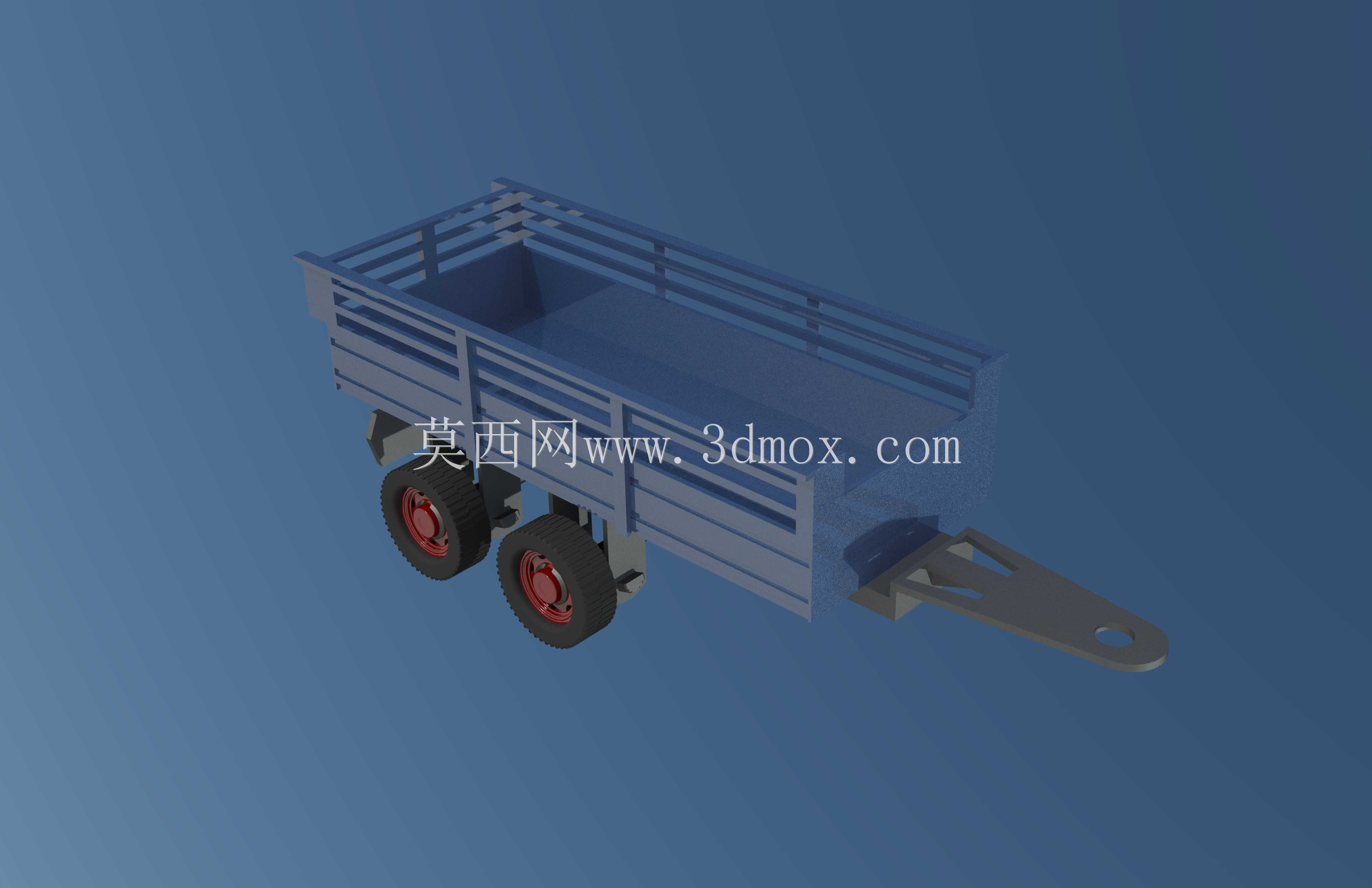

　　行走部分采用双轴四轮布局，每侧两个车轮对称排布，轮轴与厢体底部的连接座做了嵌入式安装设计，轮轴与安装座之间预留0.2mm的转动间隙，车轮转动时不会出现偏摆、卡顿的问题，轮胎表面做了简化的块状花纹，既还原真实农用轮胎的防滑特征，也不会因为花纹过于细碎增加建模与后续开模的复杂度。牵引架部分从厢体前端底部延伸而出，整体采用变截面结构，靠近厢体的连接端宽度为35mm，逐步收窄至前端牵引环处的20mm，保证牵引架的结构强度，牵引环的内孔直径为10mm，可适配同比例绝大多数拖拉机模型的挂接销尺寸，牵引架与厢体底部的连接位置设置了三角加强筋，能承受拖挂过程中产生的纵向拉力，避免牵引架与厢体连接处出现断裂的问题。

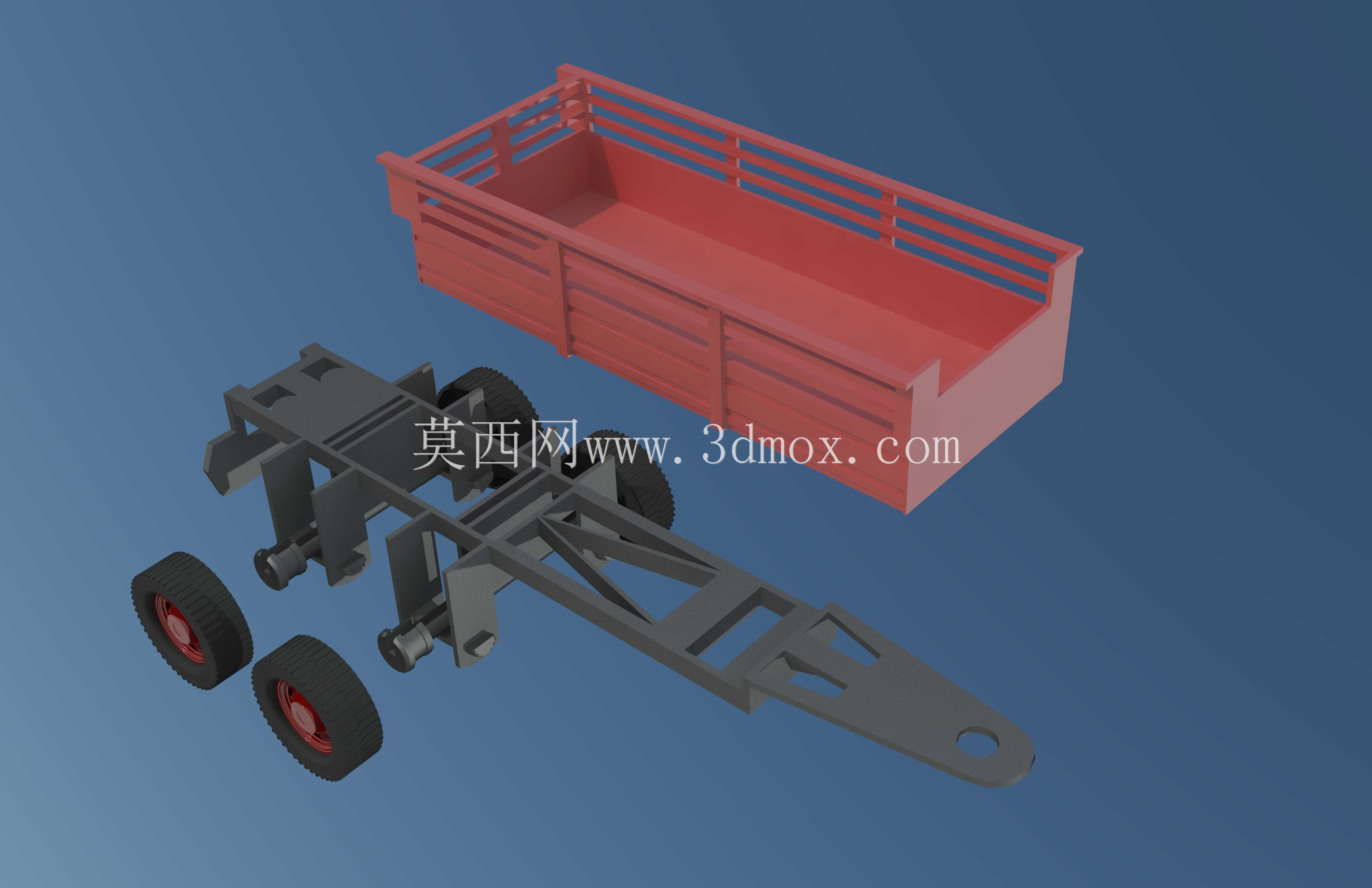

　　在实际场景适配中，该结构除了作为玩具使用外，也可作为微缩场景展示的配套组件，用于农耕文化展、农机教具演示等场景，结构上没有复杂的曲面特征，所有特征均采用拉伸、切除等常规建模命令即可完成，拆分零件时可分为栏板组件、底板、轮轴、车轮、牵引架五个大模块，零件之间的装配关系简单，没有复杂的配合公差要求，不管是3D打印制作实物，还是作为结构教学的演示案例都十分适配。设计过程中特意规避了细小易脱落的零件，所有连接部位都做了加厚处理，车轮与轮轴的配合采用卡接式结构，不需要额外的紧固件即可完成装配，能降低生产装配的复杂度，也能避免小零件脱落造成的误食风险。

　　从安装边界来看，该拖车整体宽度为110mm，搭配同比例牵引机头时，转向最大角度可达到45度，转向过程中牵引架不会与机头尾部、前轮发生干涉，轮距设置为80mm，重心落在前后轮轴的中心位置，装载微缩物料时不会出现侧翻的问题，厢体栏板高度为40mm，装载容积可满足微缩场景下的物料装载演示需求，整体结构的壁厚统一设置为2mm，在保证结构强度的同时，尽可能控制整体重量，作为玩具使用时的操作手感更轻便。
