双缸结构斯特林热空气动力装置

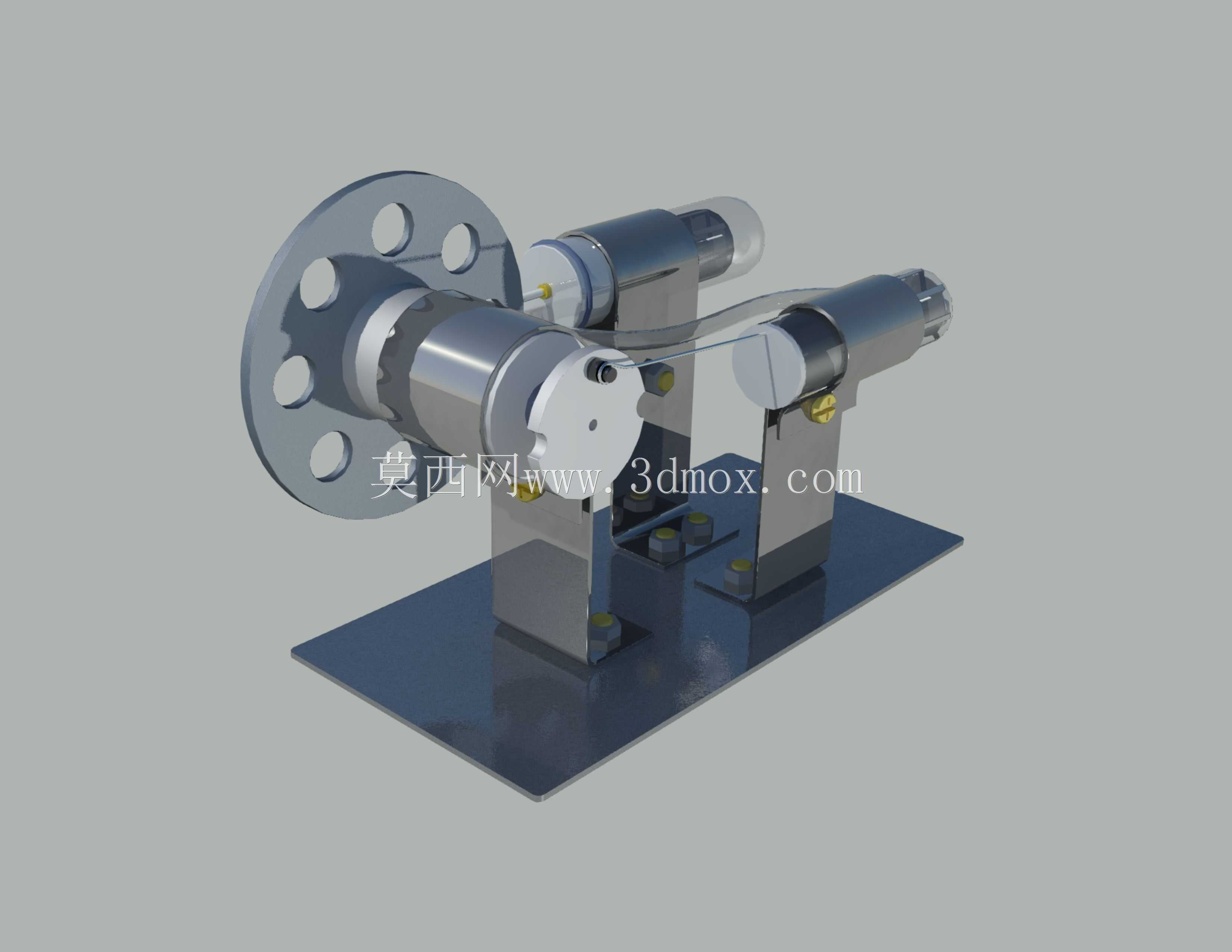

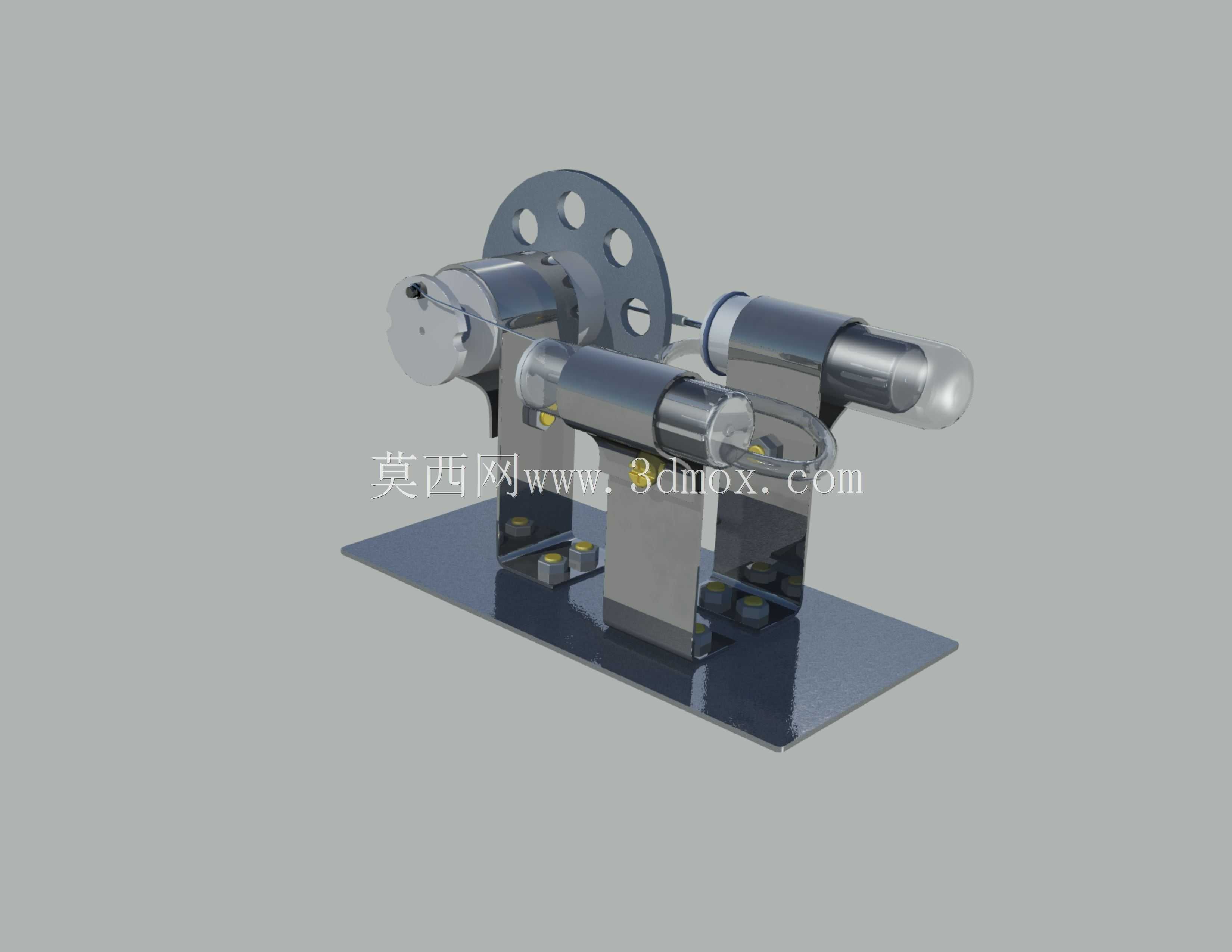

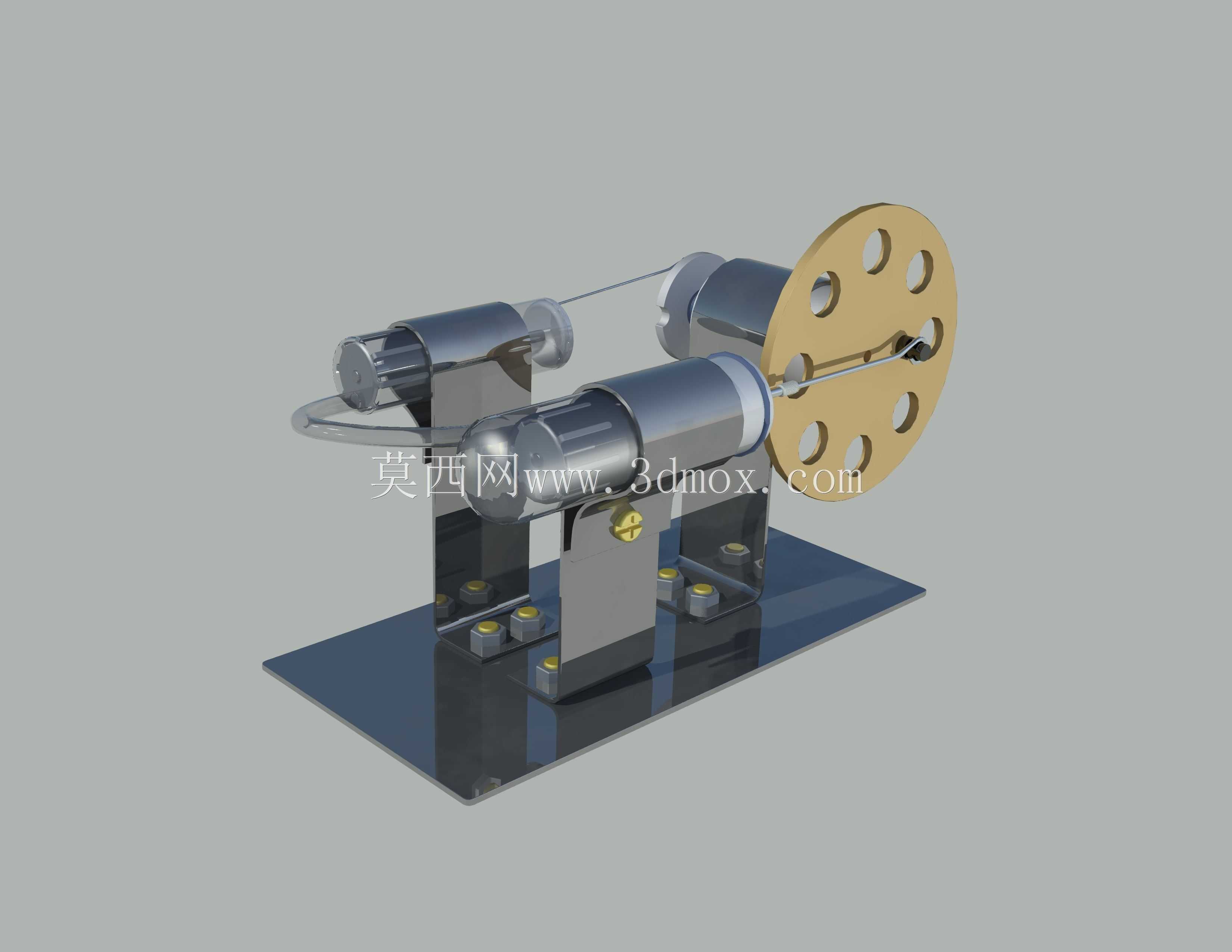

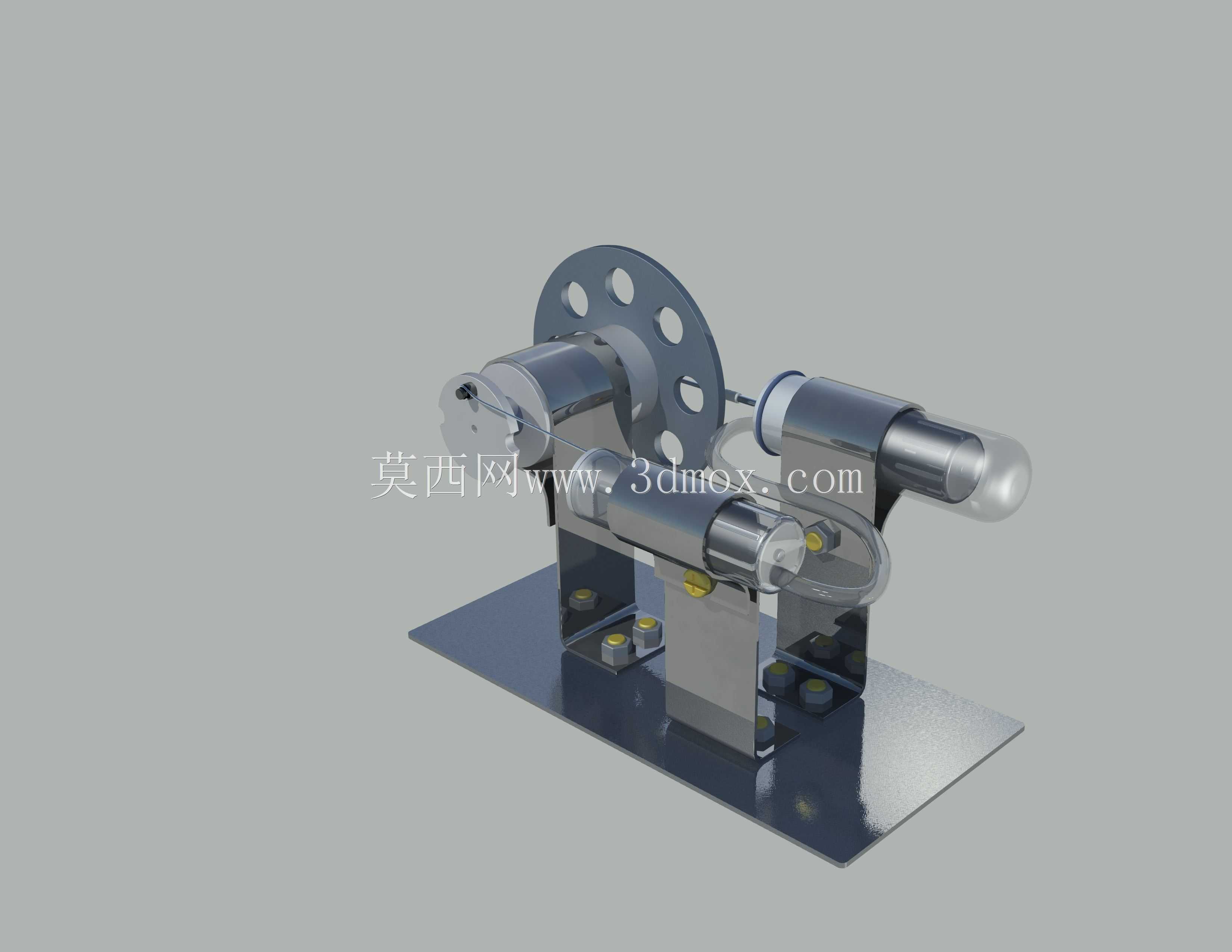

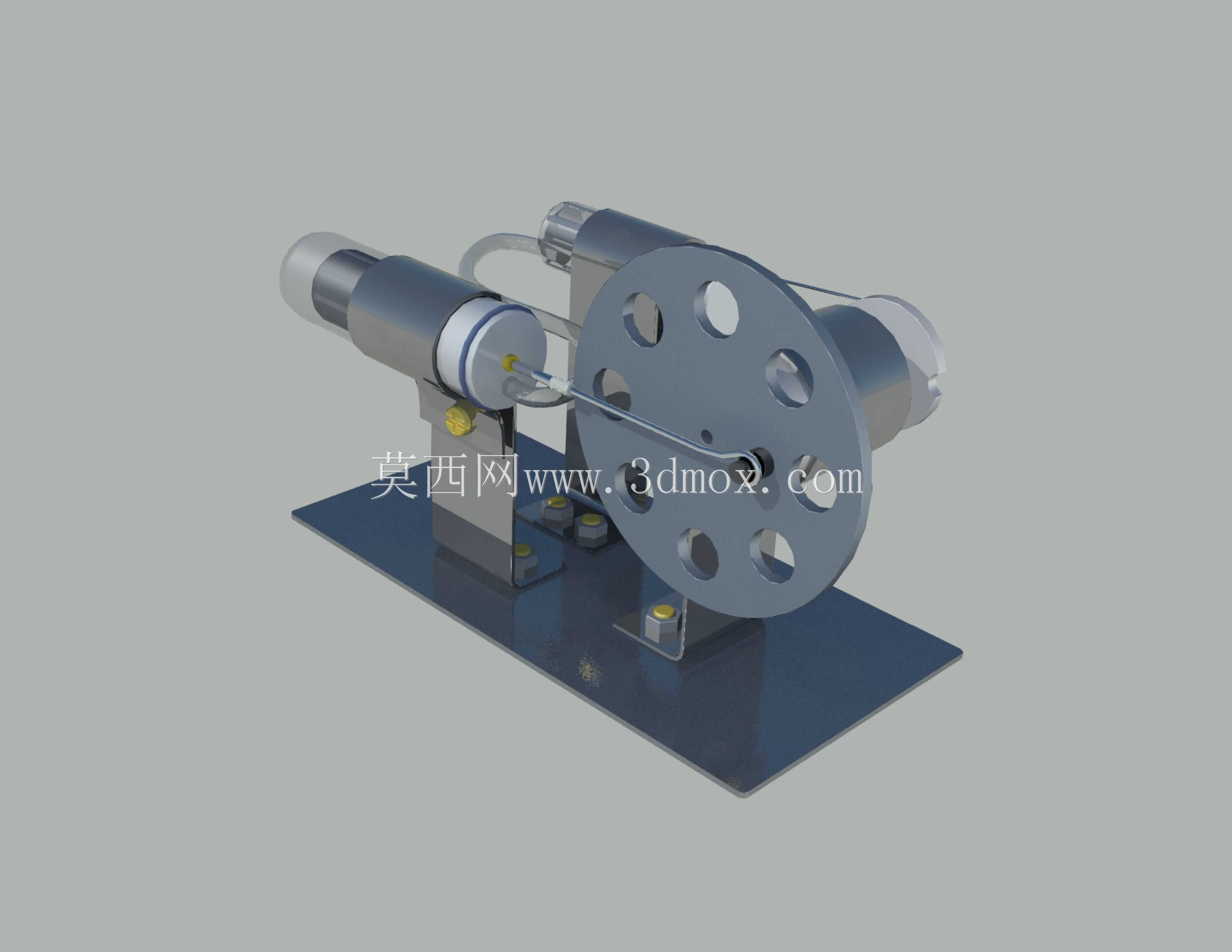

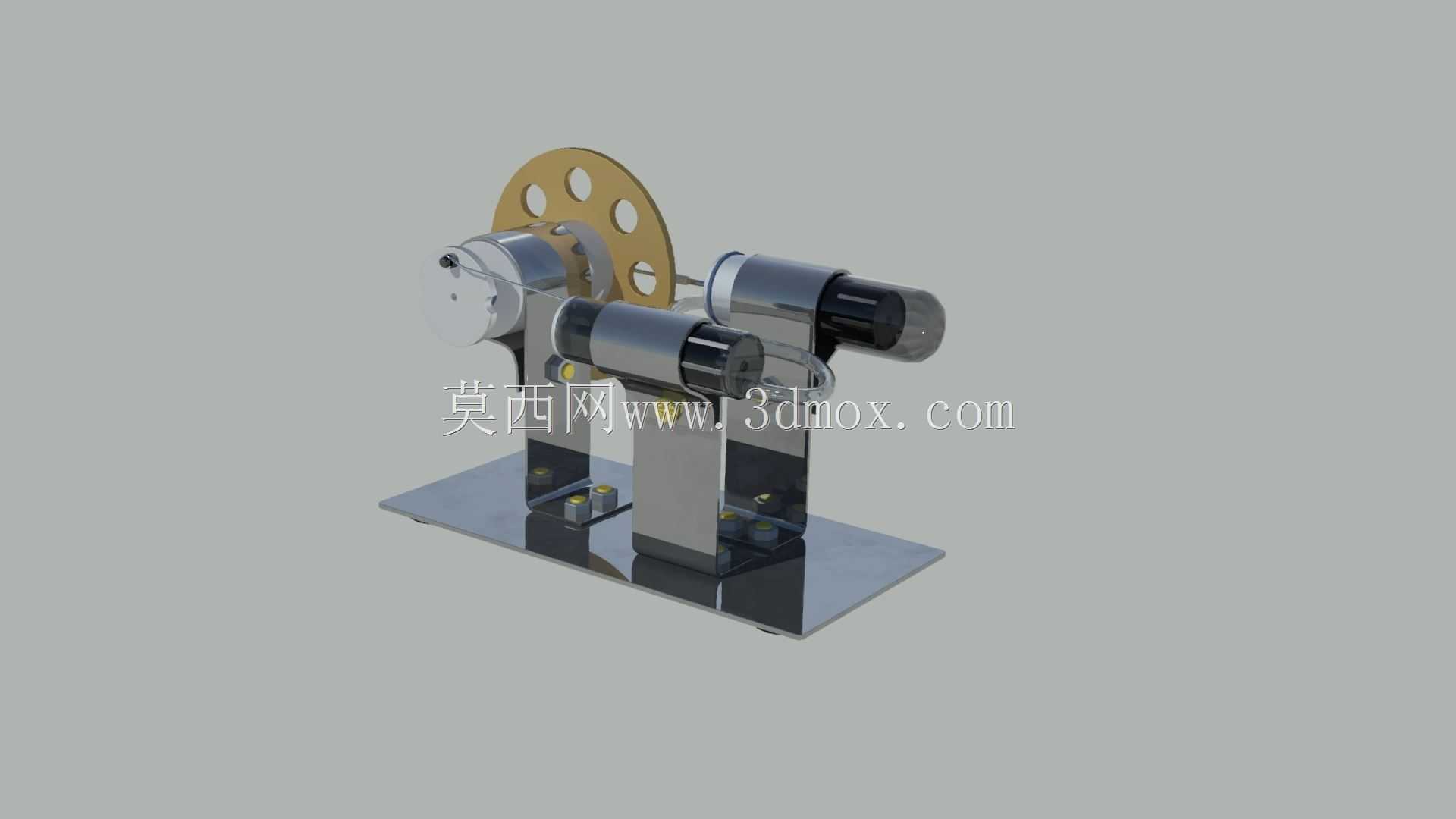

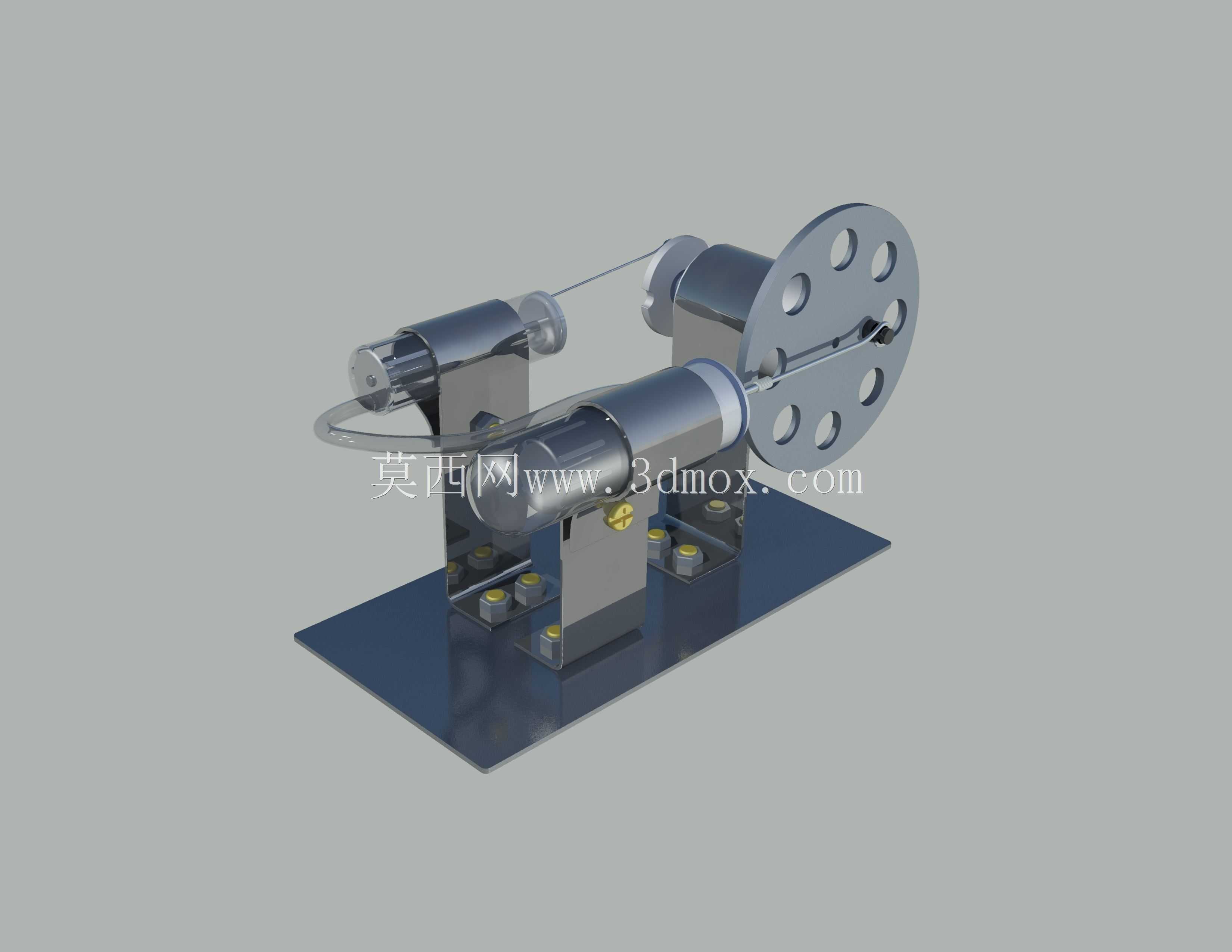

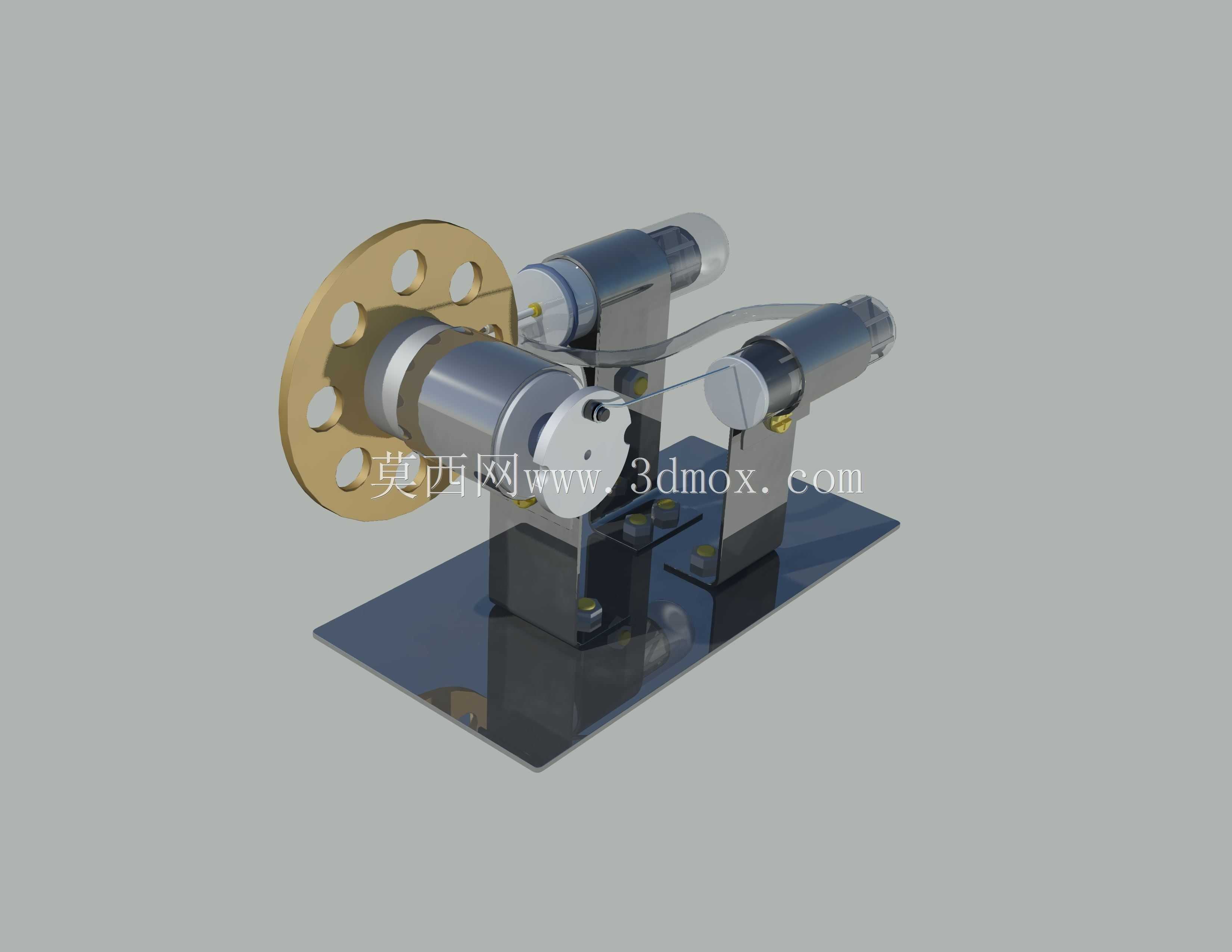

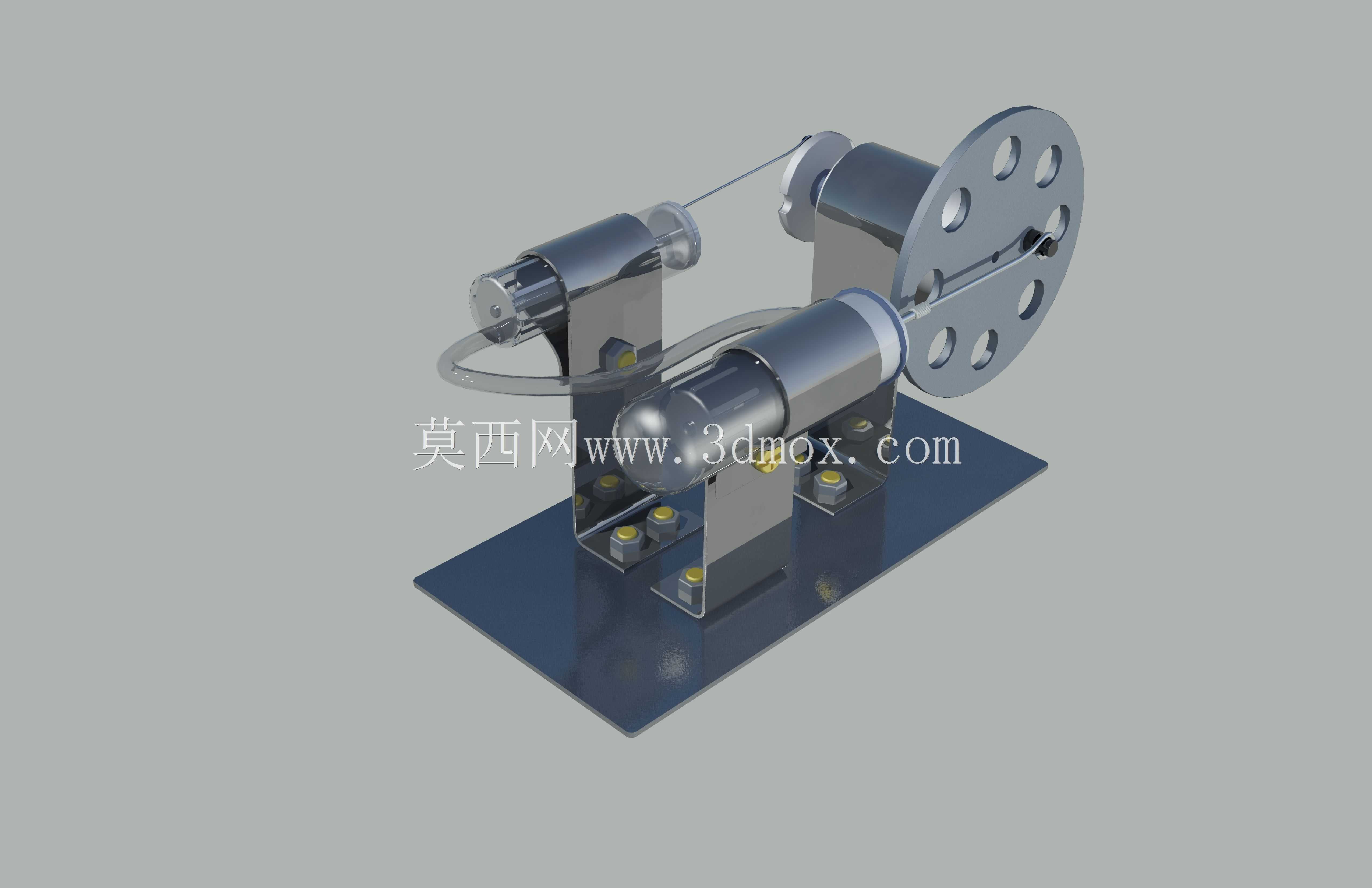

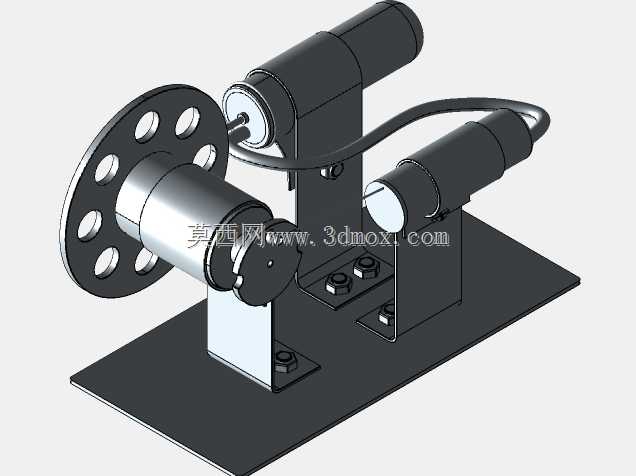

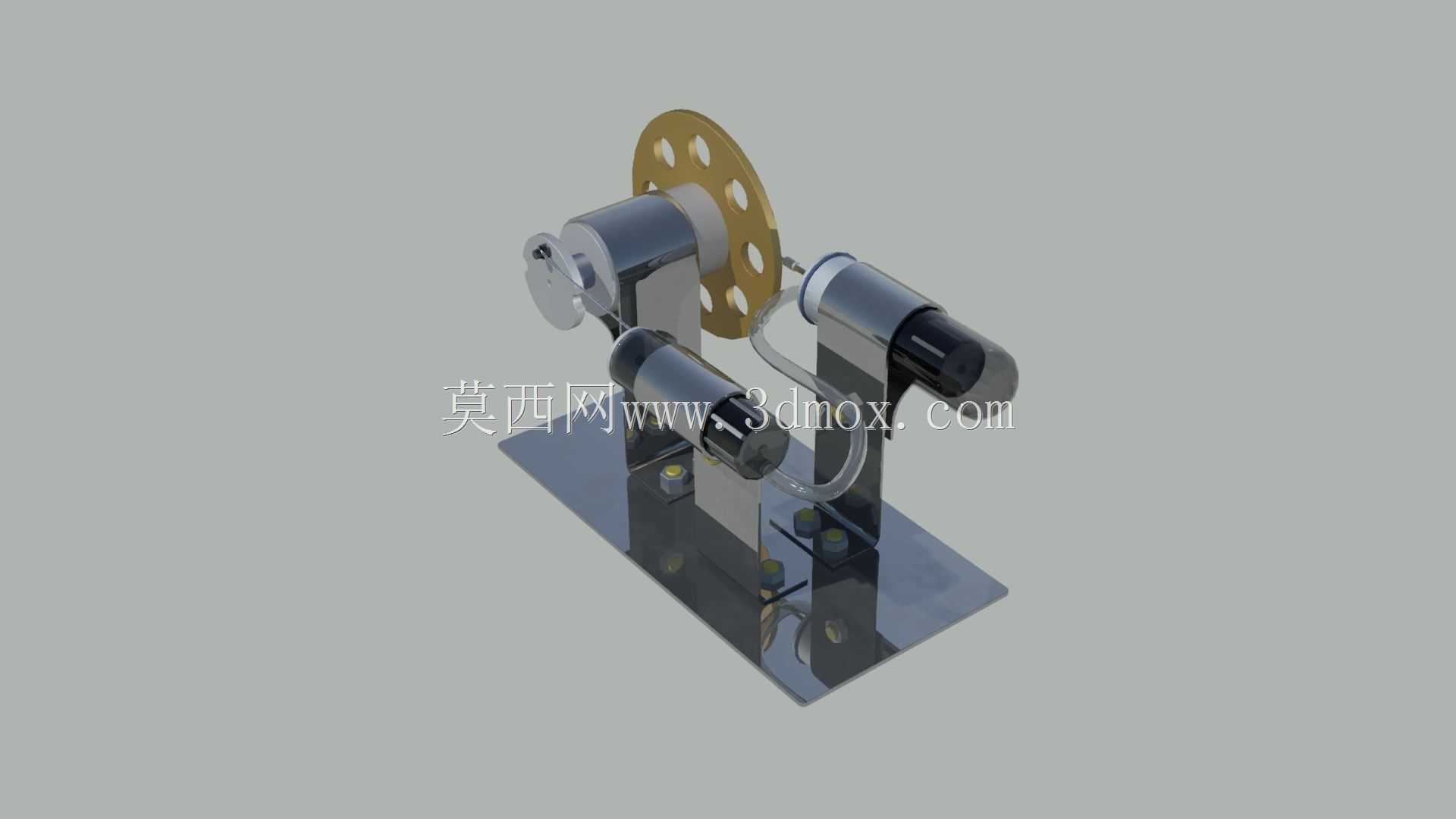

　　这款双缸布局的斯特林热空气动力装置，在教学演示、小型余热回收场景中有着较高的适配性，不少高校热能专业会用同结构装置演示外燃循环的工作逻辑，部分小型分布式余热利用场景也会基于该结构做低功率动力输出端的原型验证。从实际功能来看，装置依靠封闭腔体内空气的受热膨胀、遇冷收缩形成压差，推动活塞做往复运动，再通过曲柄连杆结构将直线运动转化为飞轮的旋转运动，整套循环不需要工质的相变，也没有内燃机的爆震做功过程，运行过程的振动和噪音都处于较低水平。设计层面采用了对称式双缸布局，两个动力缸沿安装底座的中轴线对称分布，相比单缸结构，动力输出的平顺性有明显提升，飞轮上均匀开设的多个减重孔，在保证转动惯量满足循环储能需求的前提下，

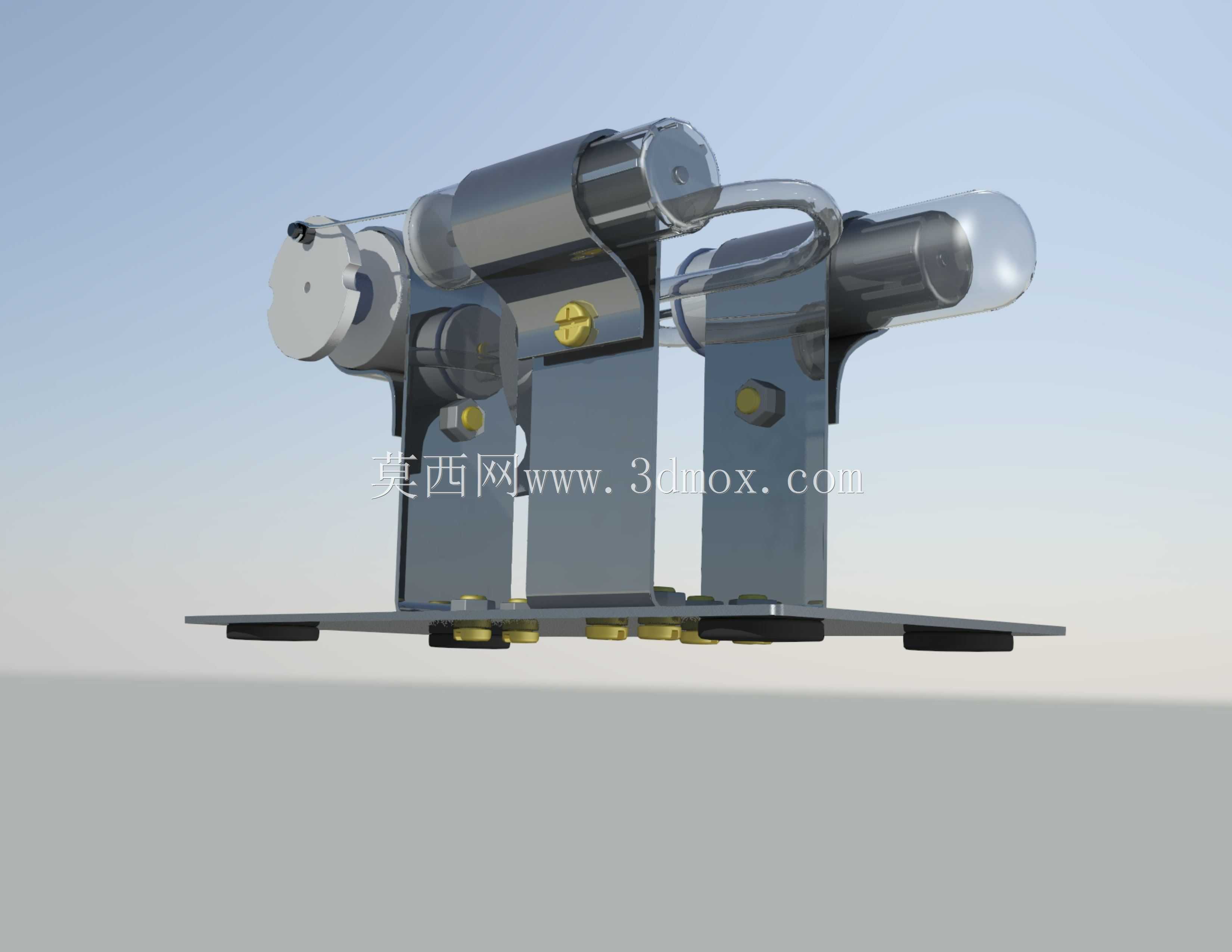

　　尽可能降低了旋转部分的整体重量，减少启动阶段需要克服的惯性阻力。传动部分采用了刚性连杆配合铜套衬套的连接方式，活塞与缸体之间预留了合理的配合间隙，既保证往复运动的顺畅度，也能减少长期运行的磨损量，加热端的缸体位置做了局部加厚处理，能够承受持续加热带来的温度梯度，避免热变形导致的卡滞问题。安装边界上，整套装置的底座为平整矩形金属板，四个角位预留了安装固定孔位，安装时只需要保证底座平面的平面度公差在0.1mm以内，就能避免运行过程中出现附加的应力载荷，整体的外形尺寸适配常规的实验台架安装空间，不需要额外做定制化的安装支架。从结构细节来看，飞轮与曲轴的连接采用了平键定位，能够保证转动过程中无相对滑移，曲轴的支撑位设置了两个滑动轴承座，

　　将曲轴的径向跳动控制在合理范围内，两个动力缸的配气相位通过曲轴的曲柄角度差做匹配，保证两个缸的做功过程交替进行，抵消部分往复运动带来的惯性冲击。装置的冷却段采用了裸露式的金属缸壁结构，依靠自然空气对流实现工质的冷却，不需要额外配置冷却管路，简化了整体结构，在低功率运行工况下，这种冷却方式完全能够满足循环的温度差需求，只有在持续高负载运行时才需要辅助风冷。不少建模从业者在复刻这类结构时，容易忽略热膨胀带来的尺寸补偿问题，这款模型在活塞与缸体的配合段、连杆的连接端都预留了合理的热膨胀间隙，在加热端缸体温度升至200摄氏度左右时，依然能够保持运动部件的顺畅运行，不会因为金属热胀出现运动卡滞。另外，整套装置的所有运动部件都做了动平衡校核，

　　飞轮上的减重孔除了减重作用，也兼顾了动平衡的调整需求，在额定转速下运行时，底座的振动幅度控制在极小范围内，不需要额外做配重固定。对于结构设计人员来说，这款装置的建模过程能够很好地锻炼曲柄连杆机构的运动仿真能力，也能更直观地理解外燃循环的结构实现逻辑，在做小型余热回收装置的原型设计时，该结构的布局方式、运动匹配逻辑都有较高的参考价值，尤其是双缸对称布局抵消振动的设计思路，可以直接迁移到同类型低振动动力装置的设计中。
