按压式水冷出水控制阀结构设计

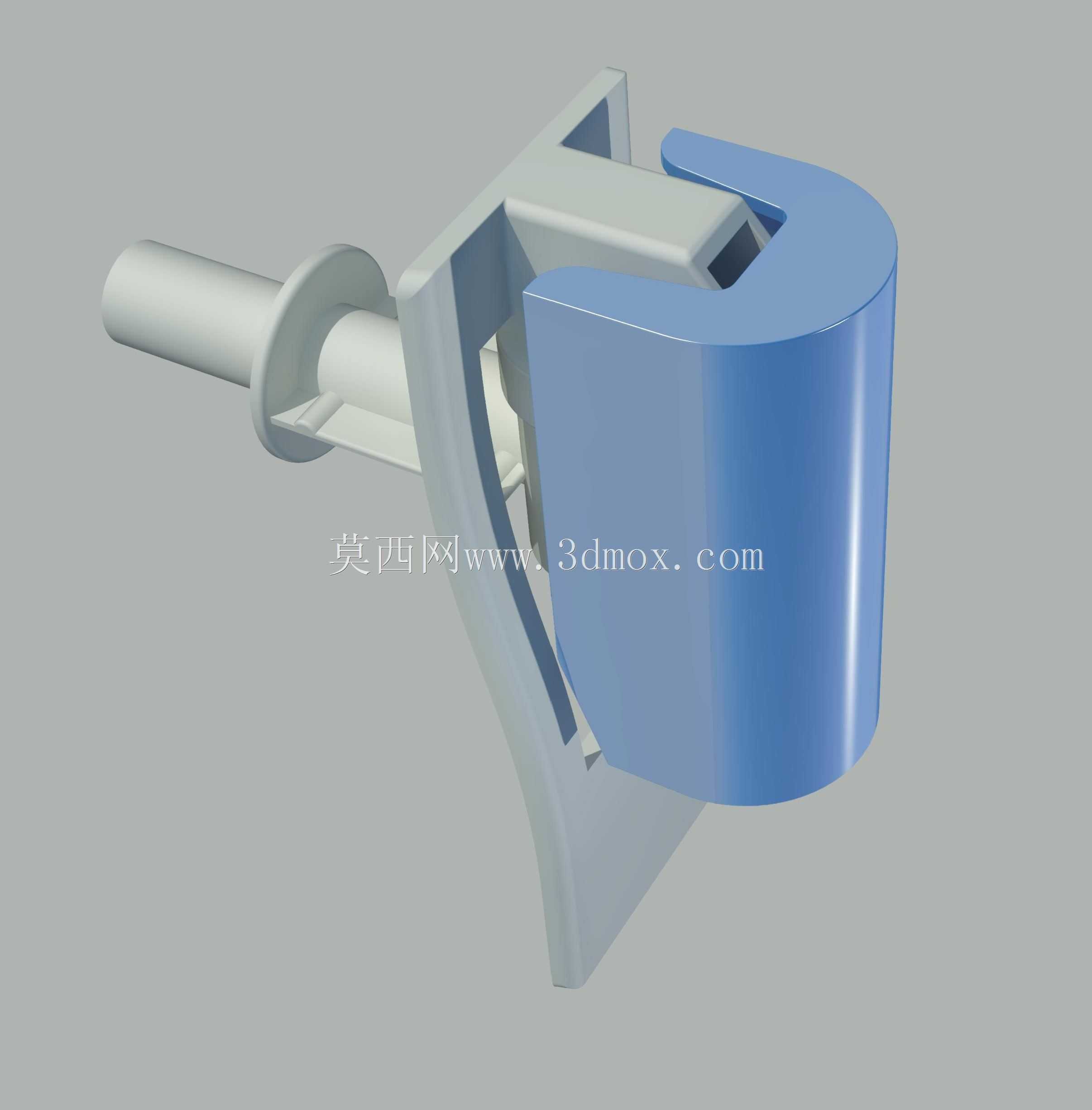

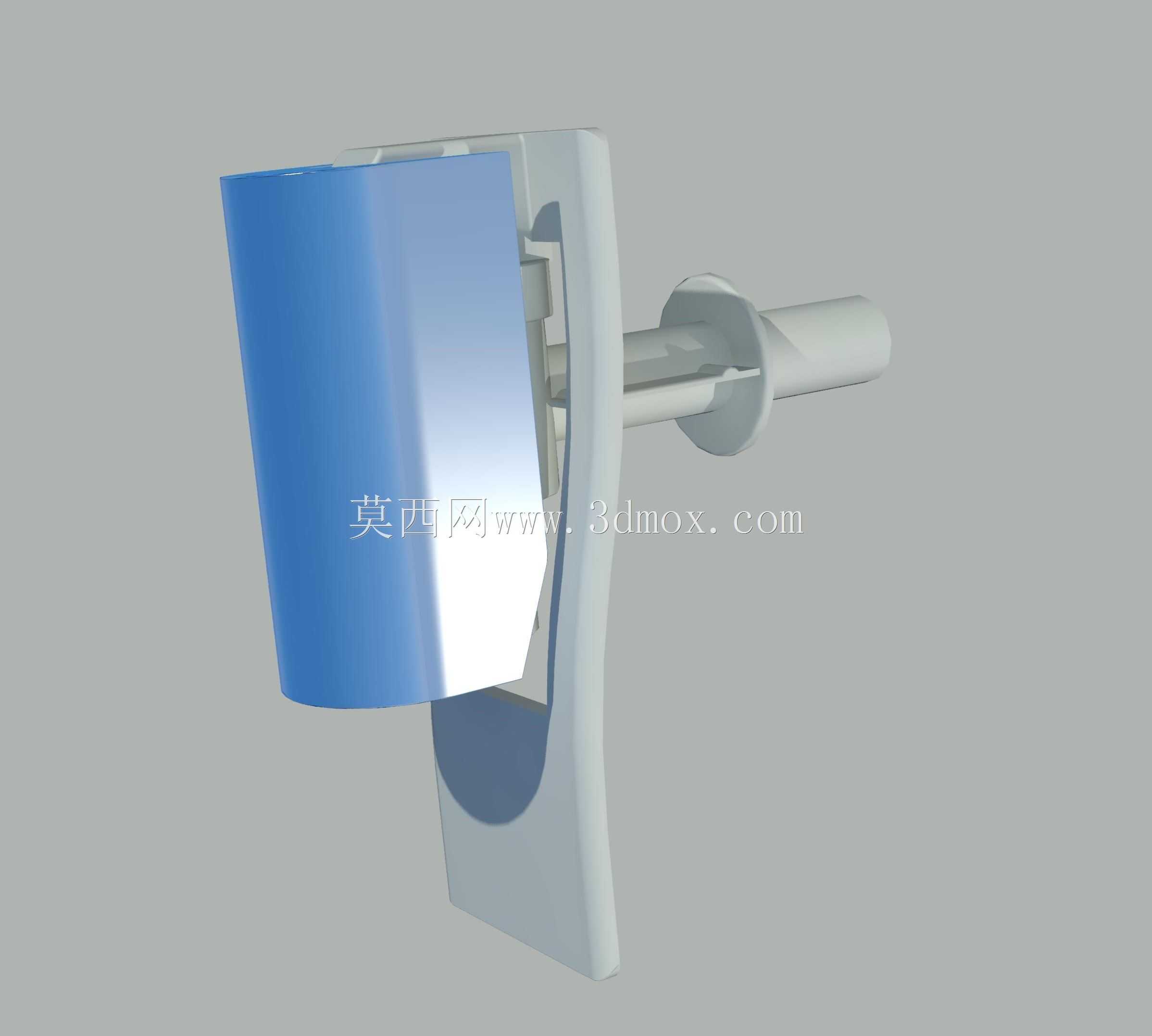

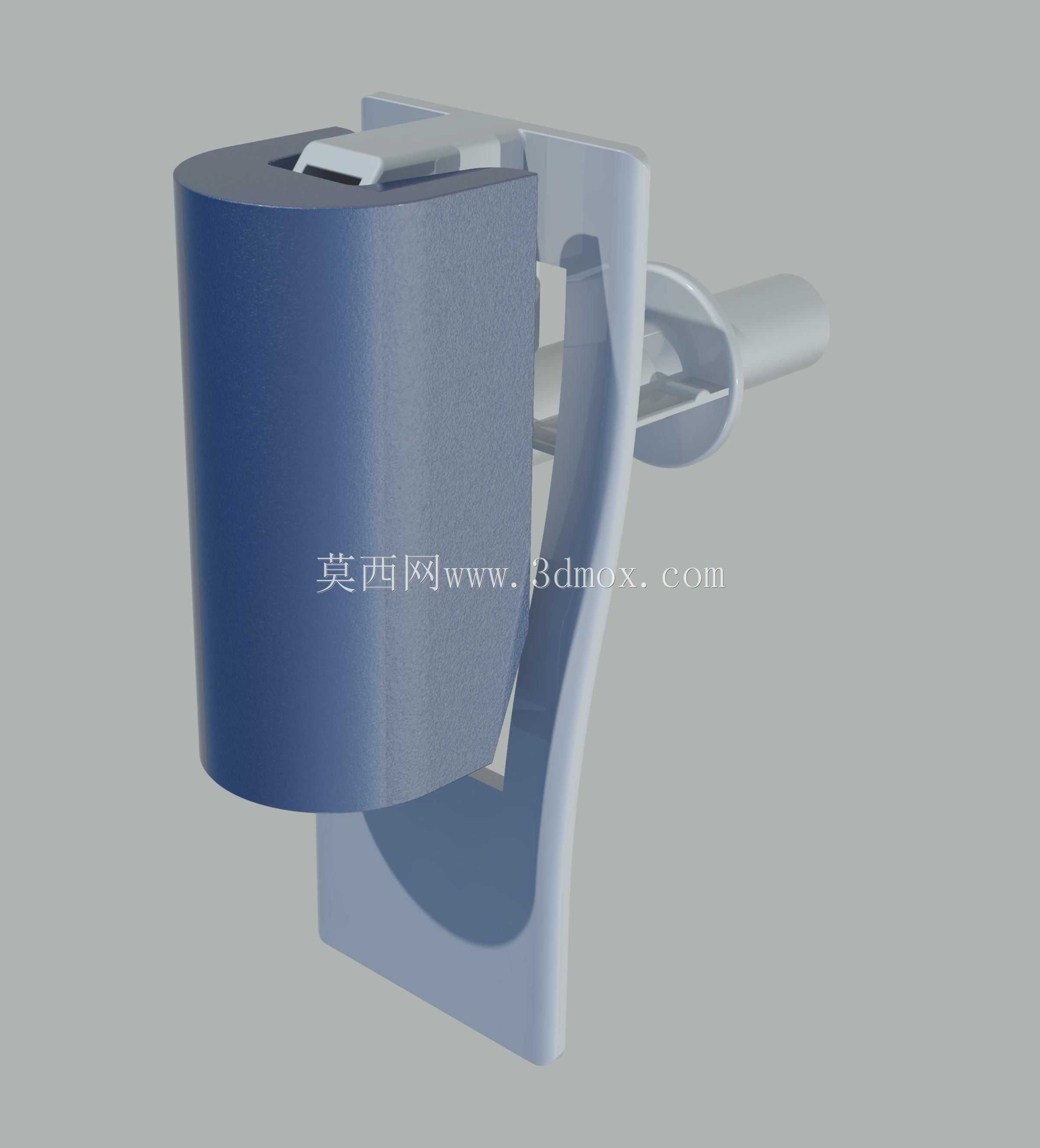

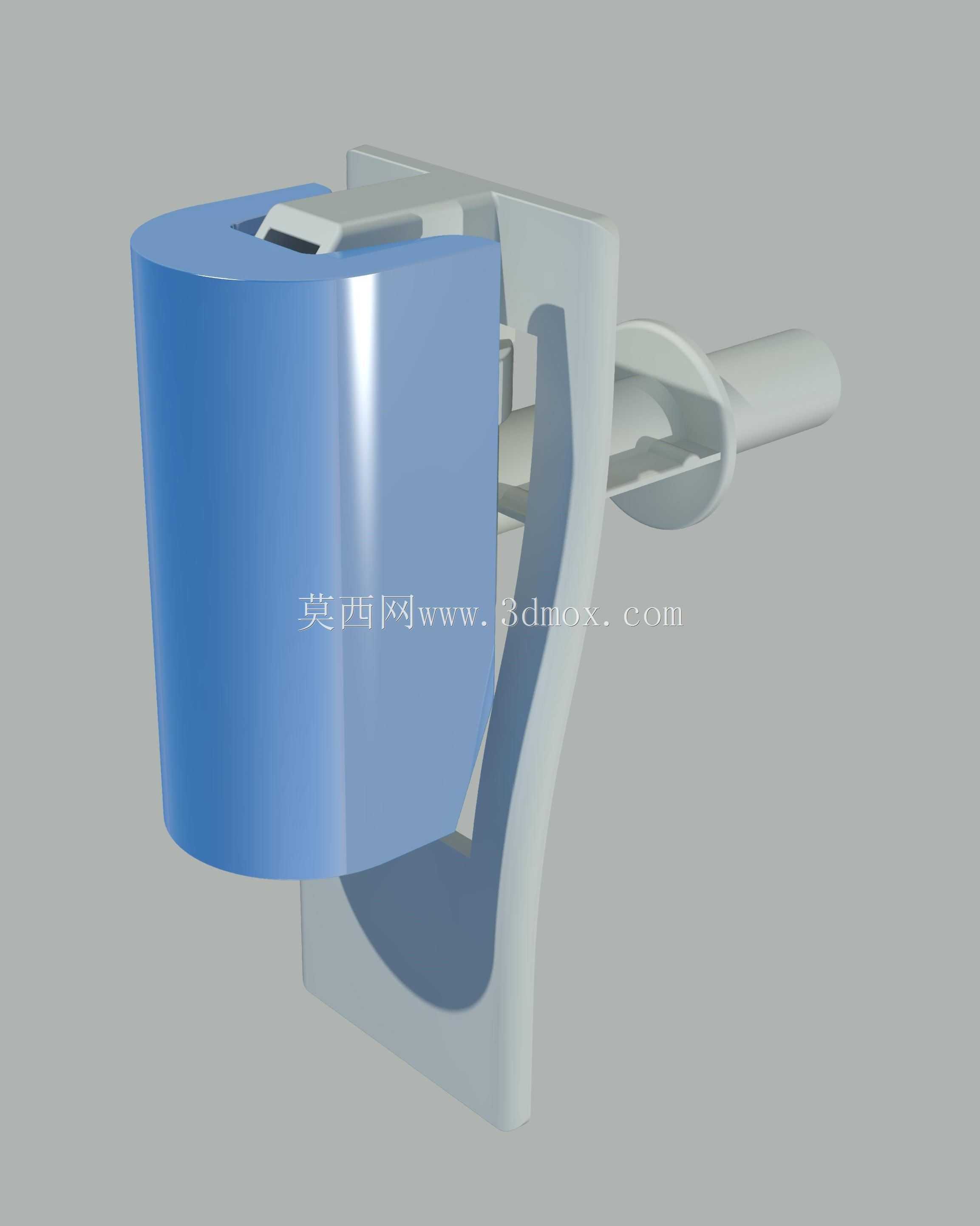

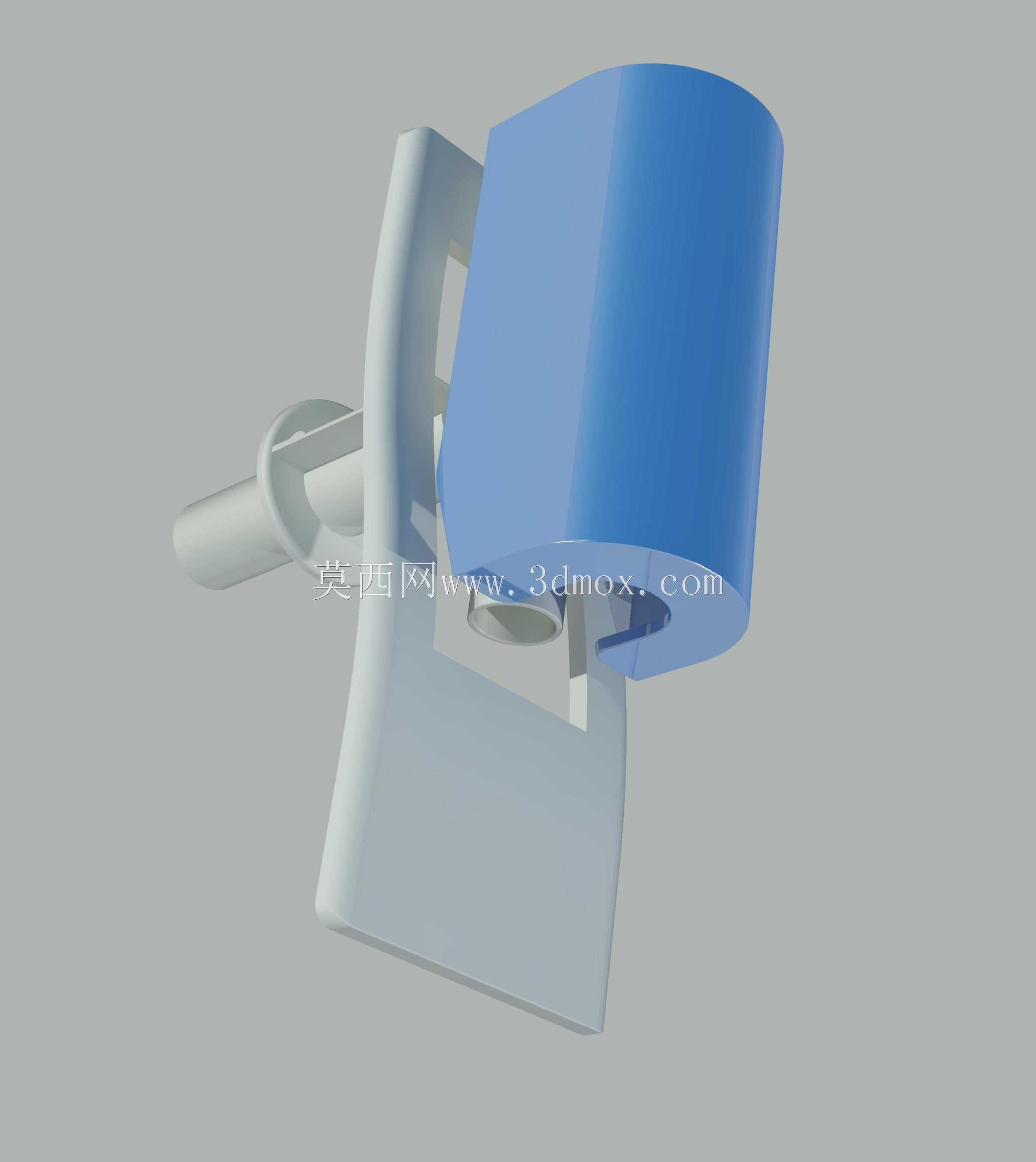

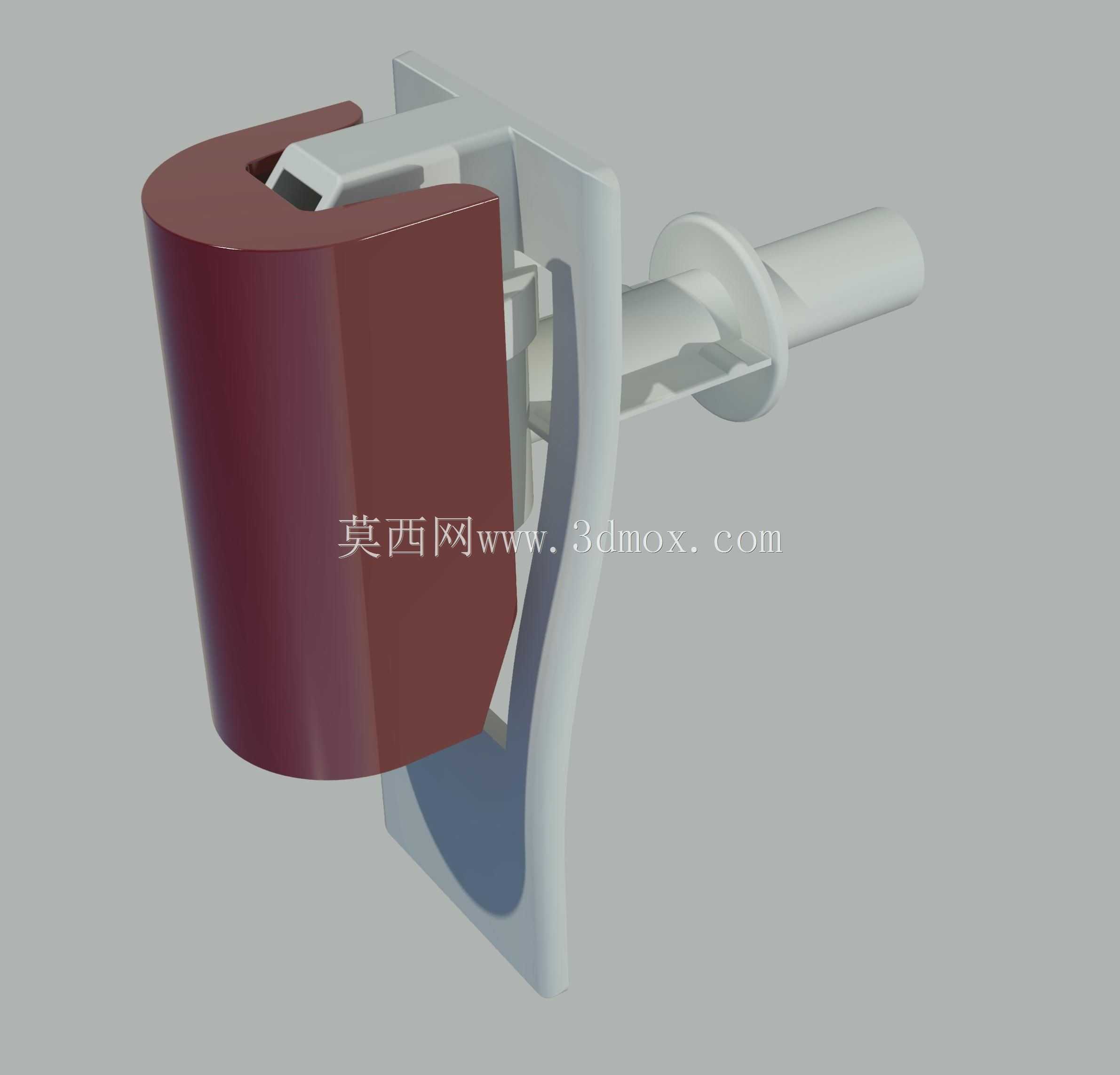

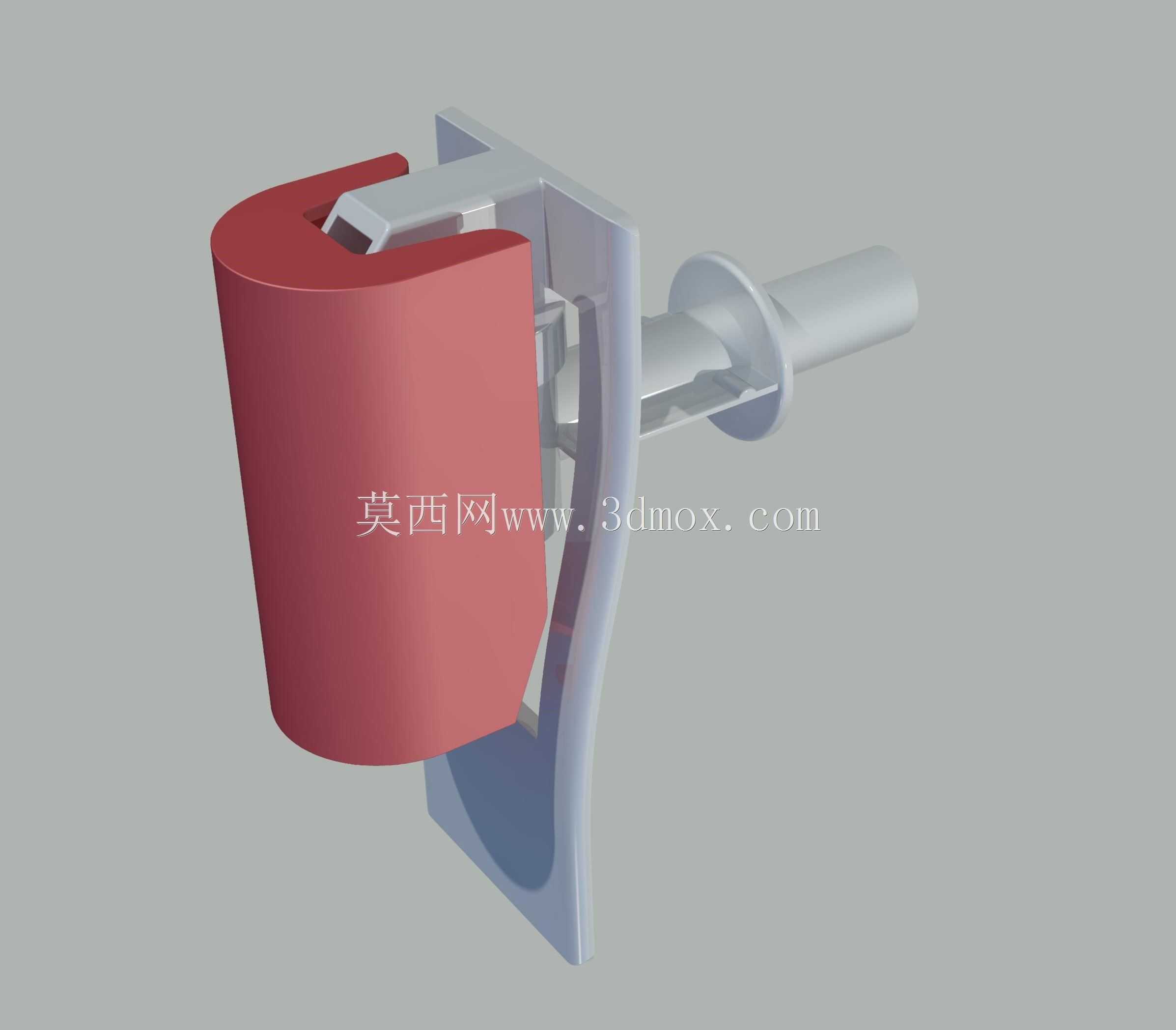

　　在工业水冷循环系统、小型桌面冷却设备、商用直饮供水终端的管路布设场景中，这类带安装卡扣的水冷出水控制阀是末端出水控制的核心部件，区别于民用厨卫龙头的大流量、高装饰性设计，这类阀件的核心设计目标是精准控制小流量冷却介质或饮用水的通断，同时兼顾狭小安装空间内的快速装配需求。从结构组成来看，该阀件分为阀体主体、按压操作端、管路插接段、安装固定支架四个核心部分，阀体主体采用类半圆柱的流线型外壳，内部集成阀芯腔与流道，蓝色外壳部分采用食品级或耐水冷液腐蚀的工程塑料材质，既可以隔绝内部流道与外部环境的接触，避免冷凝水附着导致的周边部件受潮，也能通过色彩区分操作区域，方便运维人员快速识别出水控制点位。按压操作端设置在阀体顶部，

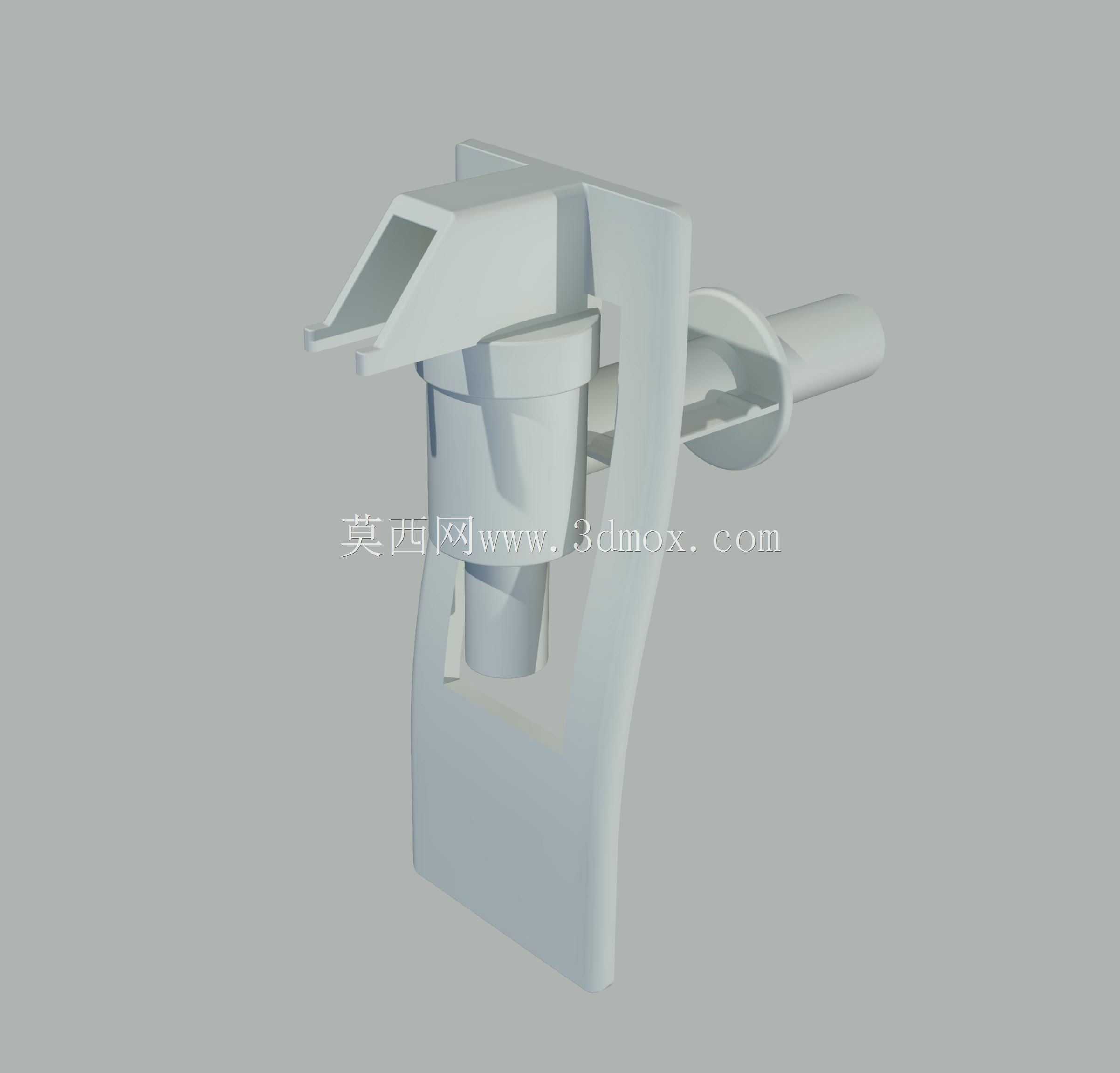

　　采用内凹式按压按键设计，按键行程控制在8-12mm区间，操作力设置在15-20N，既可以避免管路内水压波动导致的按键误触发，也能保证操作人员单指即可完成启闭操作，无需额外施加过大握力，适配长时间高频操作的使用场景。管路插接段采用侧出式快插结构，插接端外径适配常规12mm外径的水冷软管或饮用水PE管，插接段根部设置环形密封槽，装配时配套O型密封圈即可实现无泄漏连接，无需额外缠绕生料带或涂抹密封胶，大幅提升现场装配效率；插接段同时设置防脱倒扣结构，当管路插入到位后，倒扣会卡紧管路内壁，在0.8MPa的常规工作水压下不会出现管路脱开、介质泄漏的问题。安装固定支架采用C型卡扣结构，支架与阀体主体采用一体化注塑成型，卡扣的开口尺寸适配1.5-2mm厚度的设备钣金挂板，安装时只需将卡扣对准设备面板上的预留安装孔推入，即可完成阀件的固定，无需额外使用螺丝紧固，单颗阀件的装配时间可以控制在10秒以内，适配批量设备组装的生产线节拍需求。从流道设计来看，阀件内部采用直通式流道，流道内壁做光滑圆弧过渡，没有直角拐点或流道突变区域，在介质流经时不会产生明显的流阻，额定工作流量可以达到2L/min，完全满足小型水冷系统的末端供水、直饮设备的单次出水流量需求；阀芯采用陶瓷密封片结构，密封面的平面度控制在0.002mm以内，长期启闭操作下不会出现密封磨损导致的滴漏问题，设计使用寿命可以达到10万次以上的启闭循环，远高于普通橡胶密封阀芯的耐用度。在安装边界尺寸上，

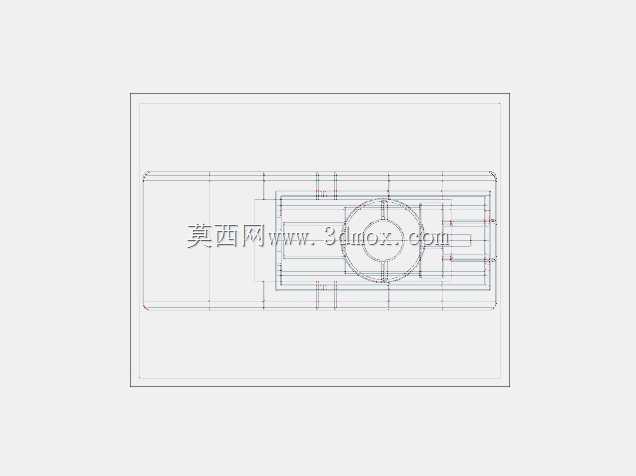

　　该阀件整体长度控制在110mm左右，阀体主体最大直径为45mm，安装支架突出阀体背面的厚度为12mm，安装完成后阀体突出设备面板的尺寸为50mm，不会占用过多的设备外部操作空间，即使在密集排布的多出水点位设备上，相邻阀件的中心距只需设置为60mm即可保证操作时不会出现互相干涉的问题。在实际应用中，这类阀件常配套在激光设备水冷循环的末端排水口、小型工业冷水机的出水终端、商用开水器的常温水出水端、台式净水设备的出水控制点位，相比传统的旋钮式龙头，按压式的操作逻辑更符合快速取水的使用需求，操作人员无需旋转旋钮调节开度，只需按下按键即可实现全开出水，松开按键即可自动断水，部分场景下也可以通过按键内部的锁止结构实现持续出水，

　　满足大容积容器接水的使用需求。设计过程中需要重点关注的是阀体与支架连接位置的结构强度，由于安装时需要将卡扣压入钣金孔，该位置需要做加强筋结构处理，避免装配时卡扣受力断裂；同时按键与阀体上盖的配合间隙需要控制在0.2-0.3mm，既可以保证按键上下活动顺畅，也能避免外部灰尘、水渍进入阀体内部影响阀芯的正常工作。另外，阀件的过流部件全部采用耐水腐蚀的材质，除了陶瓷密封片之外，弹簧部分采用304不锈钢材质，避免长期接触水或水冷液出现锈蚀，导致按键卡滞、弹簧弹力失效的问题。在流道的进水端位置，还可以根据使用需求加装小型过滤网，拦截介质中的颗粒杂质，避免杂质进入阀芯密封面导致密封失效、漏水的问题，过滤网采用可拆卸结构，运维过程中可以定期取出清理，无需整体更换阀件，降低后期维护成本。
