感应式自动控水阀组结构设计方案

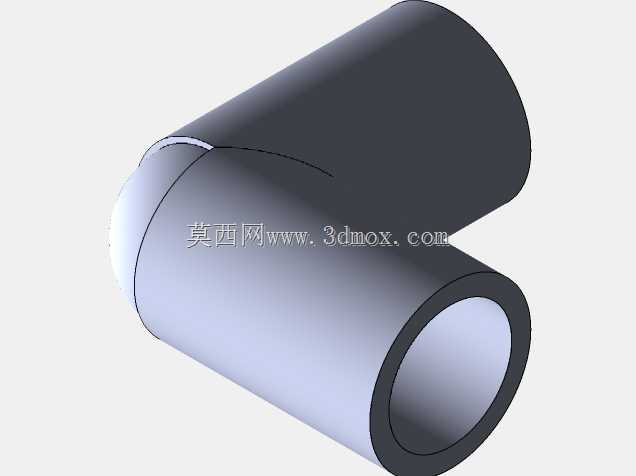

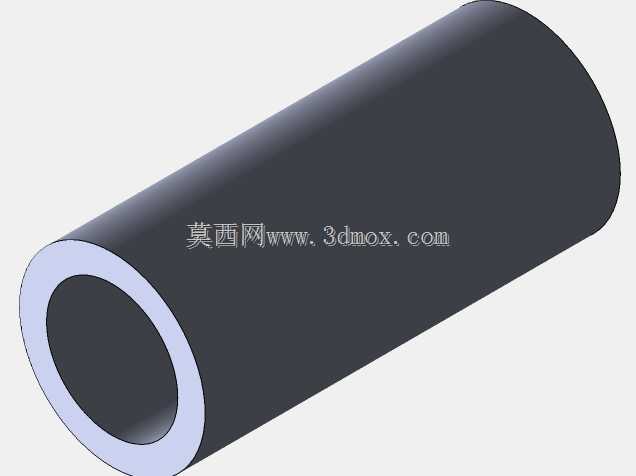

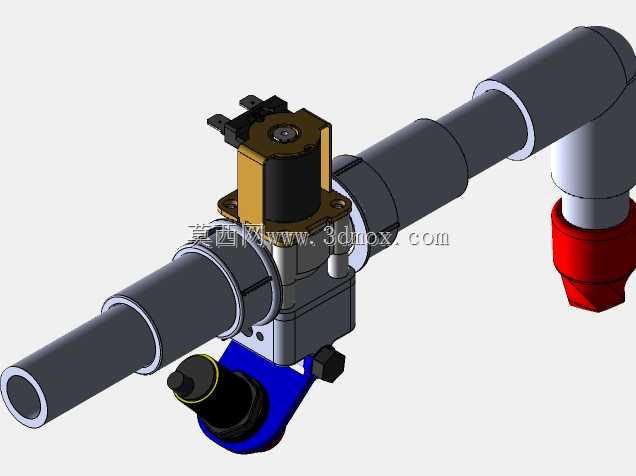

　　这套感应控水组件的设计初衷，是替换传统手动启闭的水龙头结构，适配公共卫生间、餐饮后厨、医疗洁净区域等需要无接触操作的给排水场景，避免手部接触阀件带来的交叉污染风险，同时减少人为忘关水造成的水资源浪费。从结构布局来看，整套组件将电磁驱动模块、水流通道、感应探头集成在同一安装基座上，进水端采用标准外螺纹接口，可直接匹配现有建筑给排水管路的通用管径，无需额外定制转接头件，安装时仅需将进水段与墙面预埋的供水管路对接，出水端可搭配不同长度的出水弯管适配不同台盆的安装深度，整体安装边界控制在常规台盆下方的预留空间内，不会挤占过多储物区域。设计过程中优先考虑了管路的流道顺畅性，进水段到出水段的流道采用平滑圆弧过渡，没有直角突变结构，

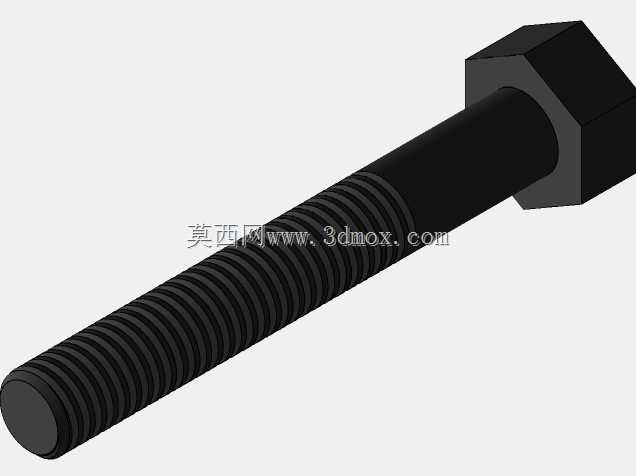

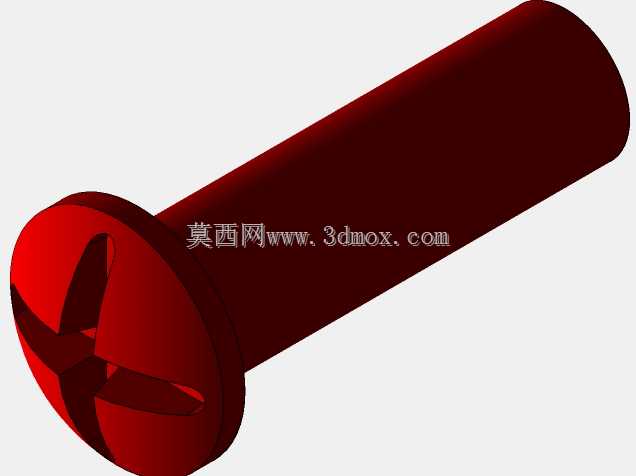

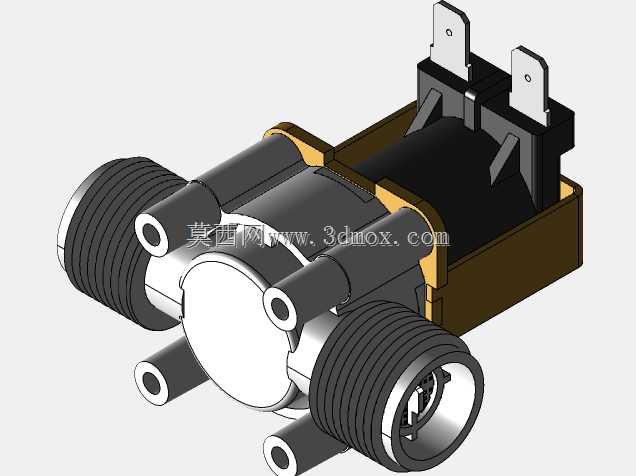

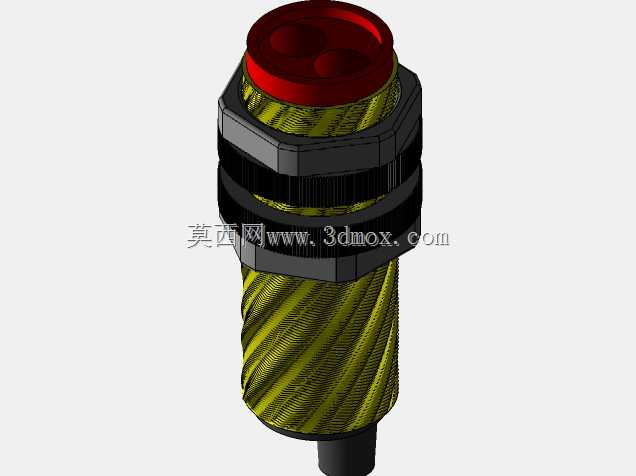

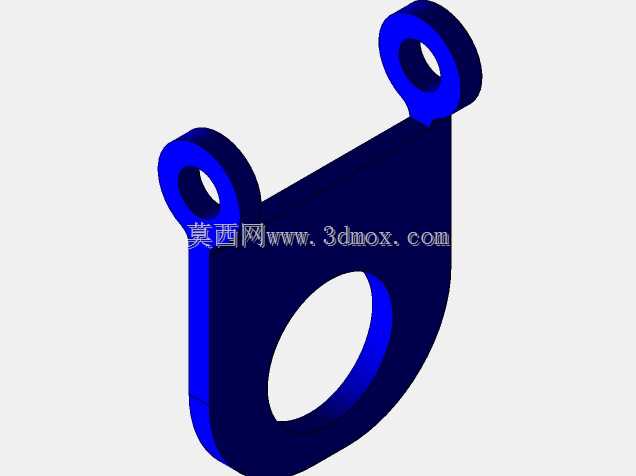

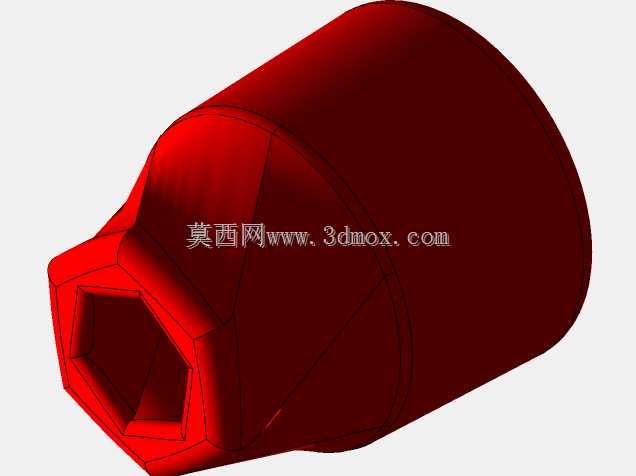

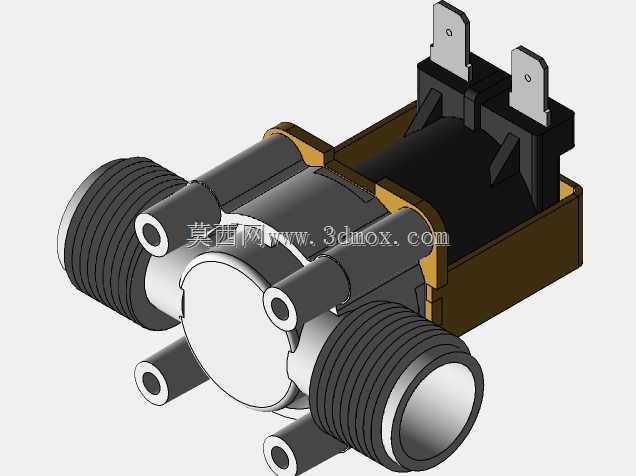

　　能有效降低水流通过时的压损，同时避免长期使用后杂质在流道拐角处沉积造成的堵塞问题。电磁驱动模块采用常闭结构设计，断电状态下阀瓣通过弹簧预紧力密封进水口，不会出现漏水情况，当感应模块检测到前方预设范围内的物体时，会给电磁线圈供电驱动阀芯抬升，水流即可顺利通过，感应触发距离可通过模块上的微调电位器调整，适配不同安装场景的触发需求。组件上的蓝色支架结构是专门设计的安装固定位，可通过自攻螺丝将整套阀组固定在台盆下方的墙面或台盆柜体支撑板上，避免长期使用后管路震动造成接口松动漏水。出水端的红色接头是起泡器安装位，可搭配标准规格的起泡器组件，让出水水流更柔和，避免水花飞溅。整套结构的密封点位都采用标准O型圈密封，

　　所有密封件都可直接采购通用规格替换，后期维护无需定制专用配件，降低运维成本。在建模过程中，所有配合面都预留了合理的安装公差，金属件与塑料件的配合公差按照非金属件的收缩率做了补偿，避免实际生产装配时出现过盈量过大无法装配或者间隙过大漏水的问题，管路接口的螺纹尺寸严格遵循给排水管路的通用标准，可直接对接市面上绝大多数的供水管件，无需额外加工适配。
