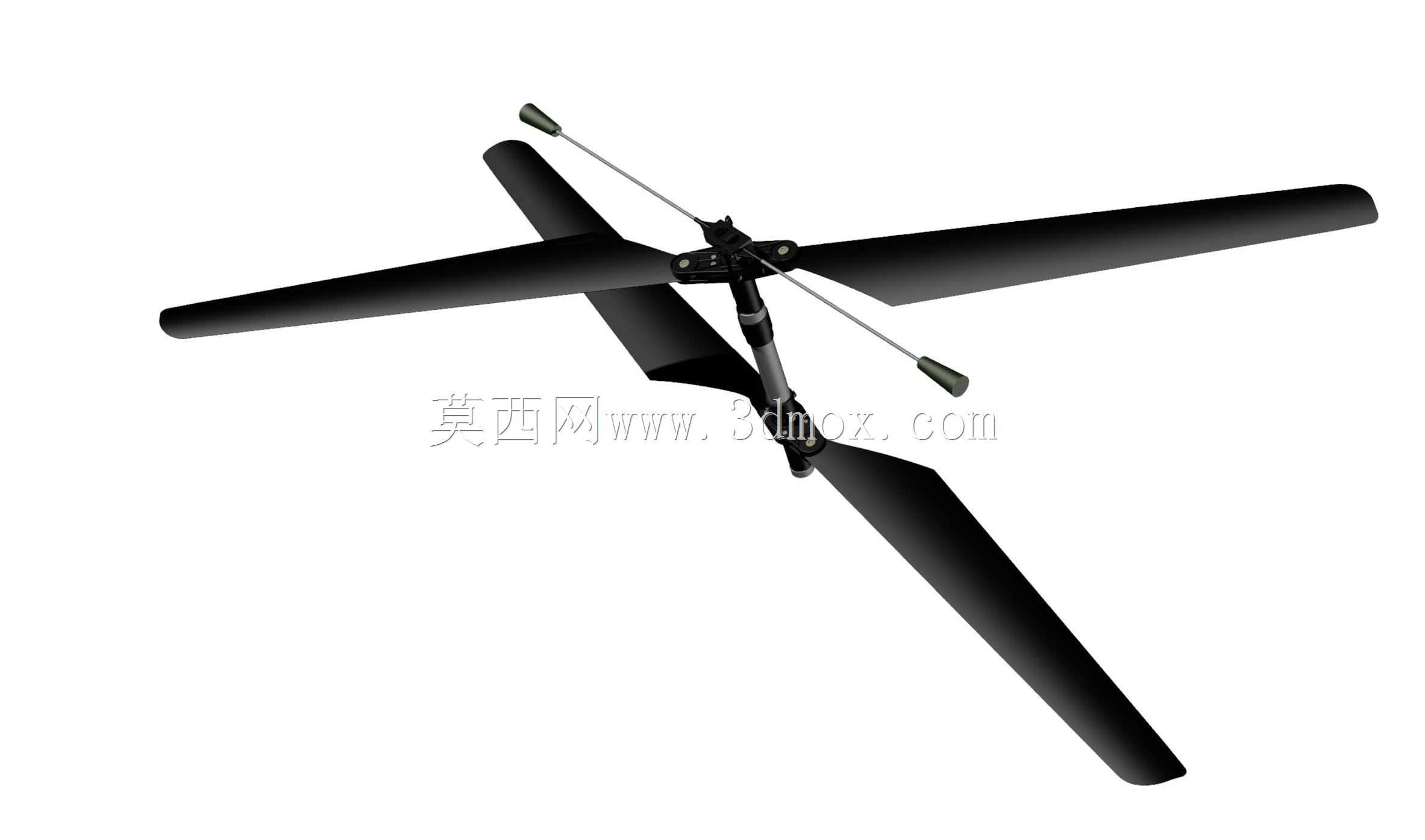

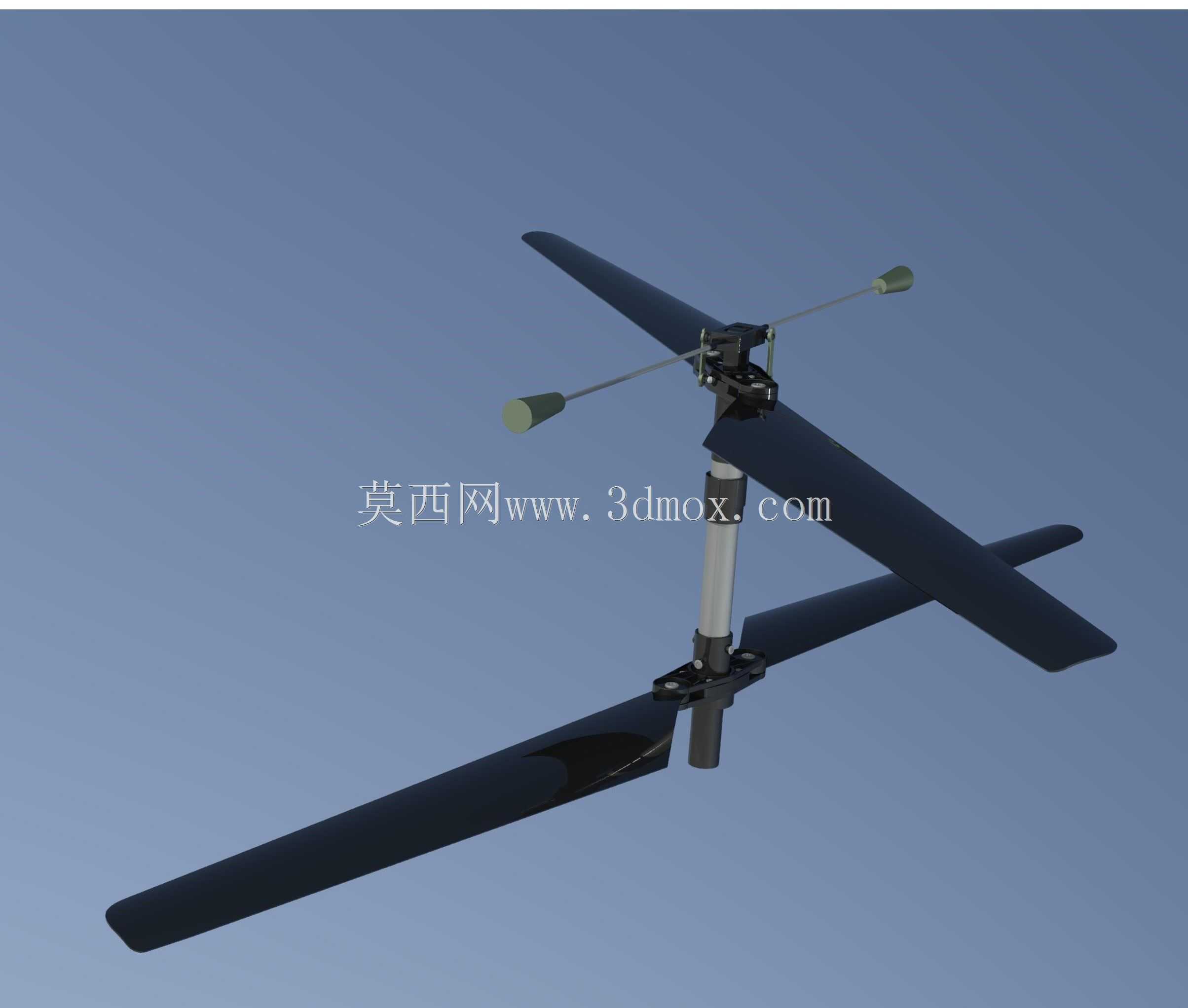

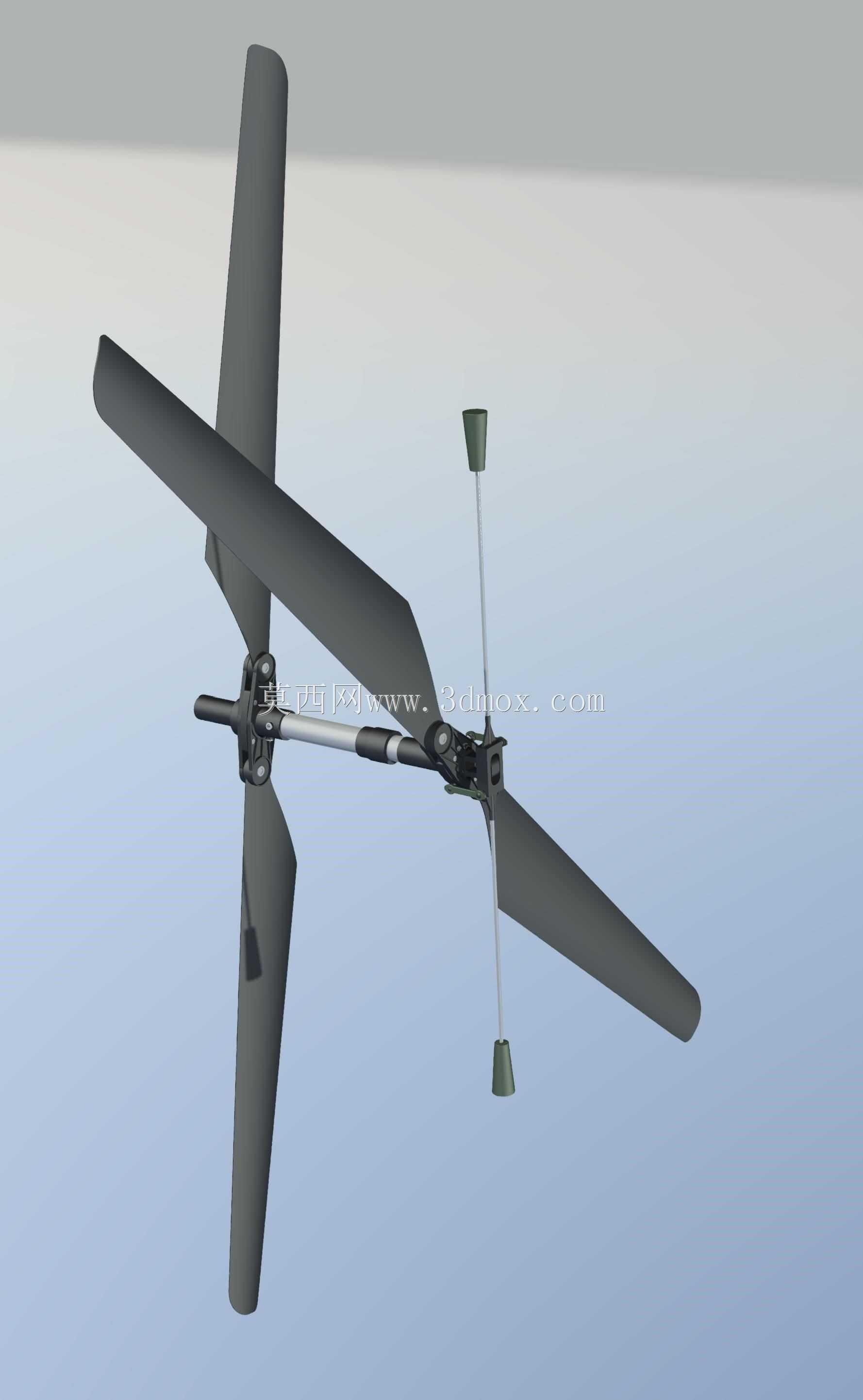

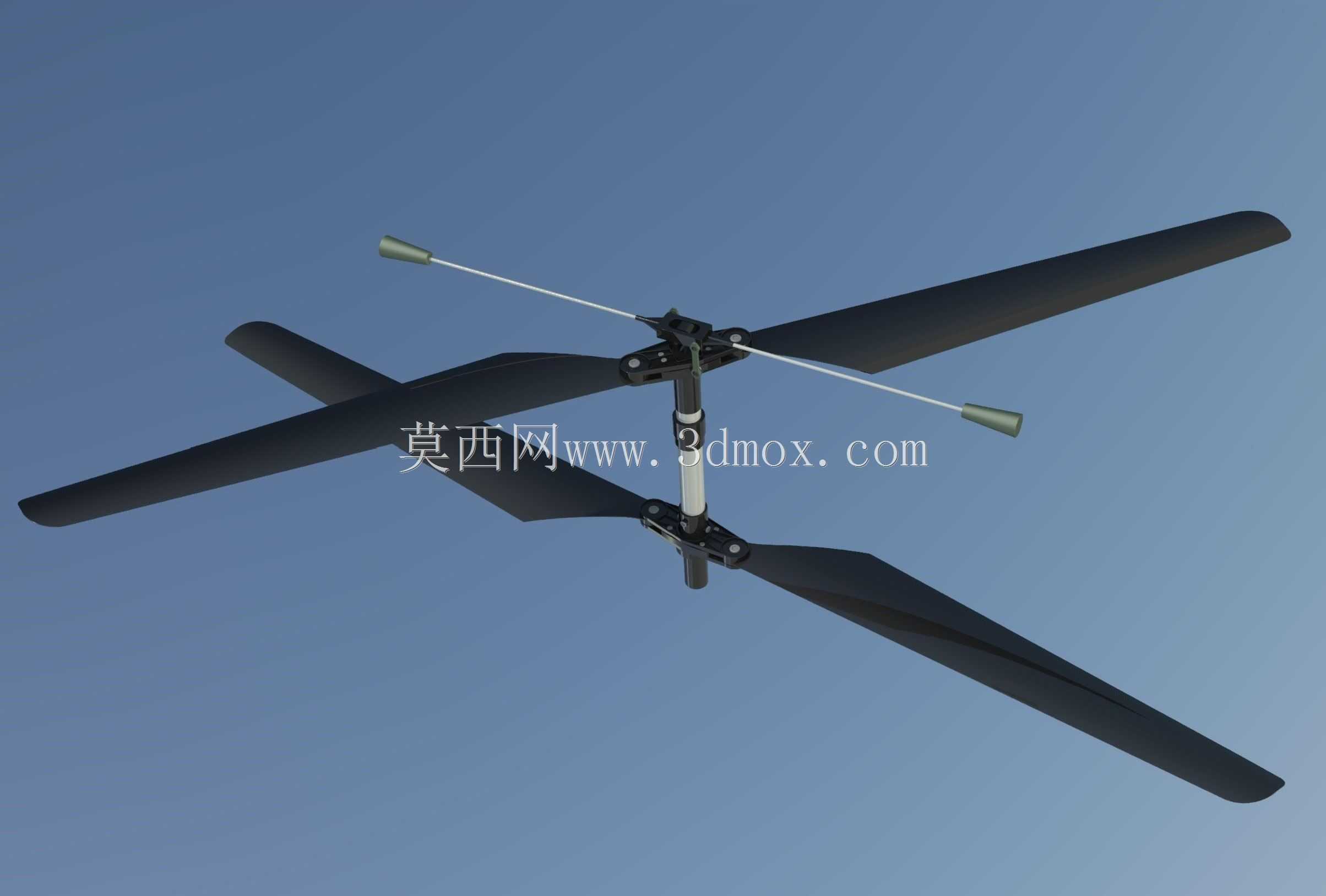

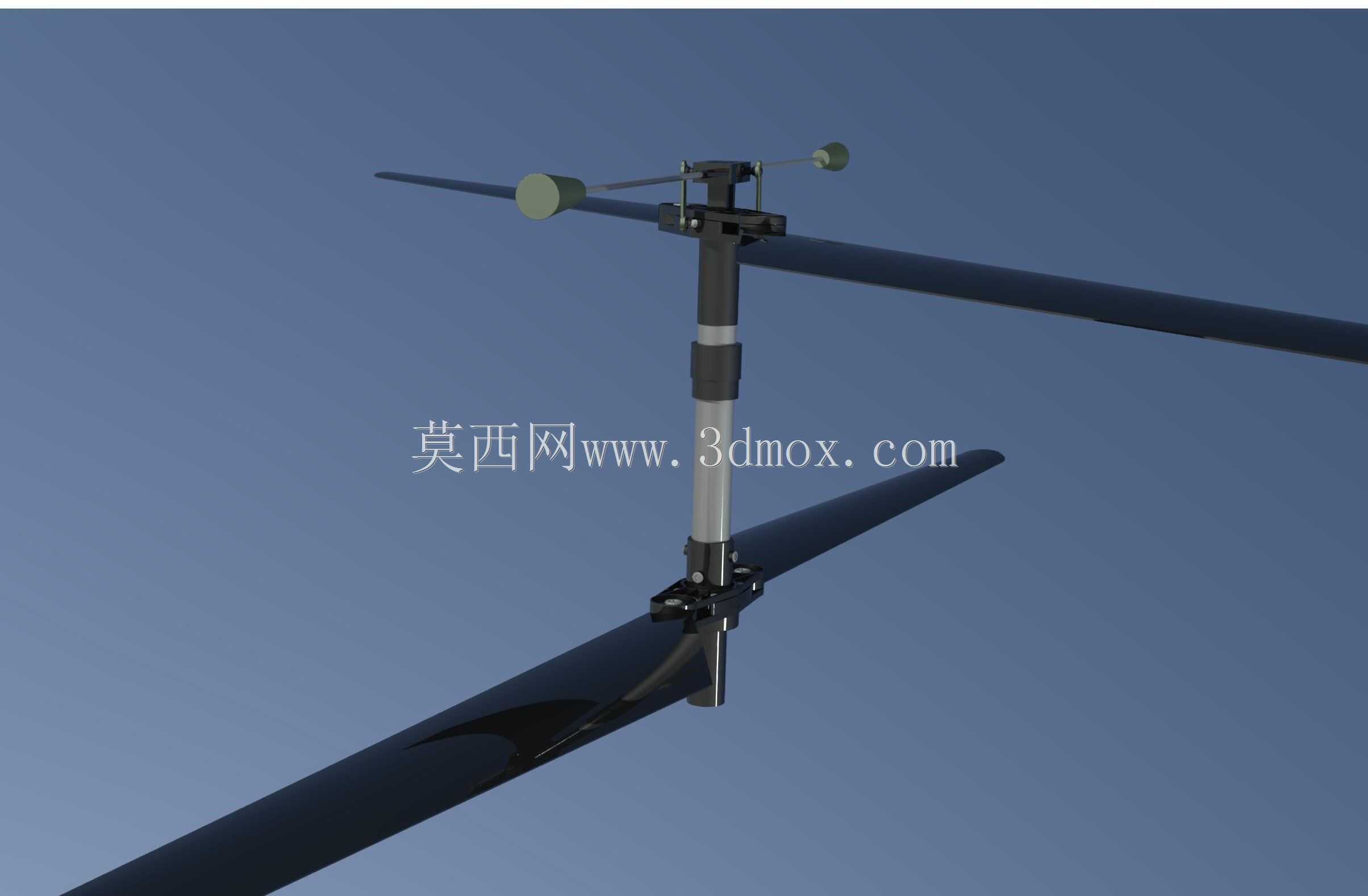

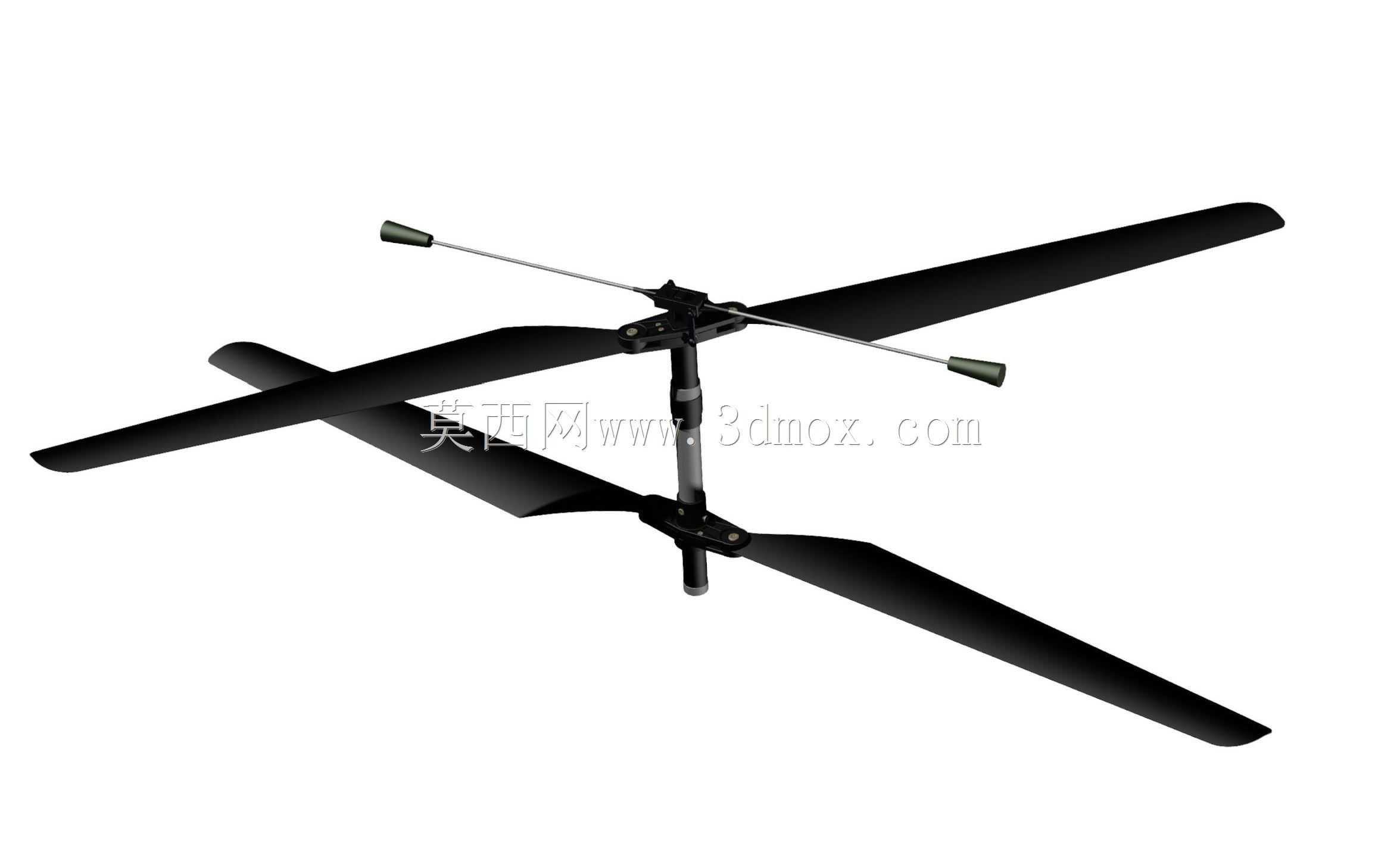

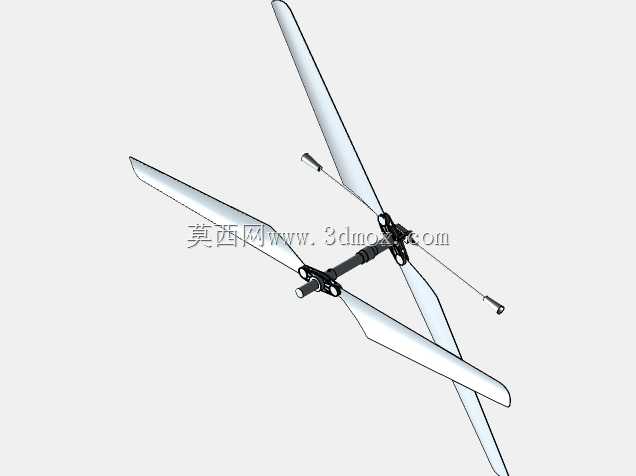

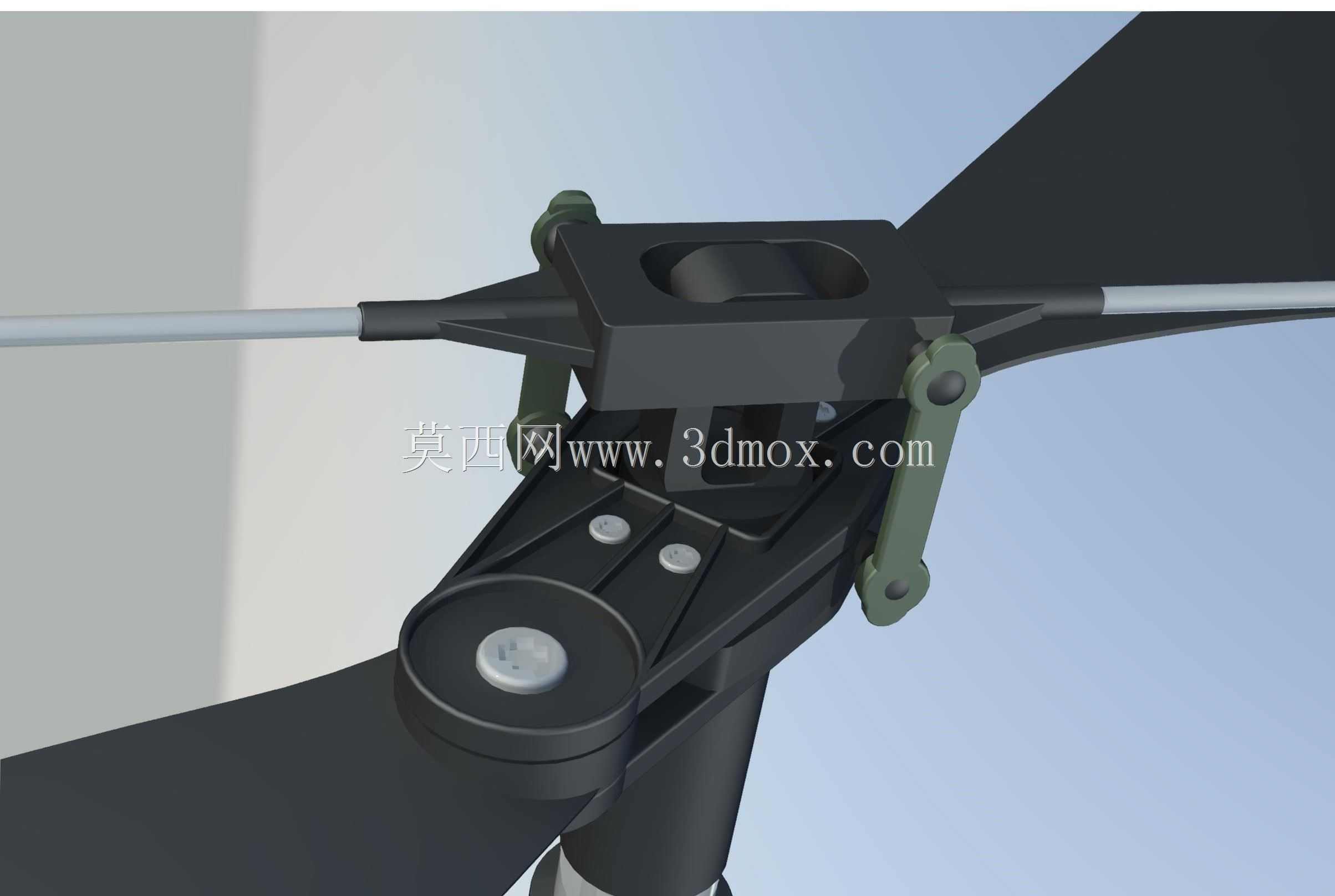

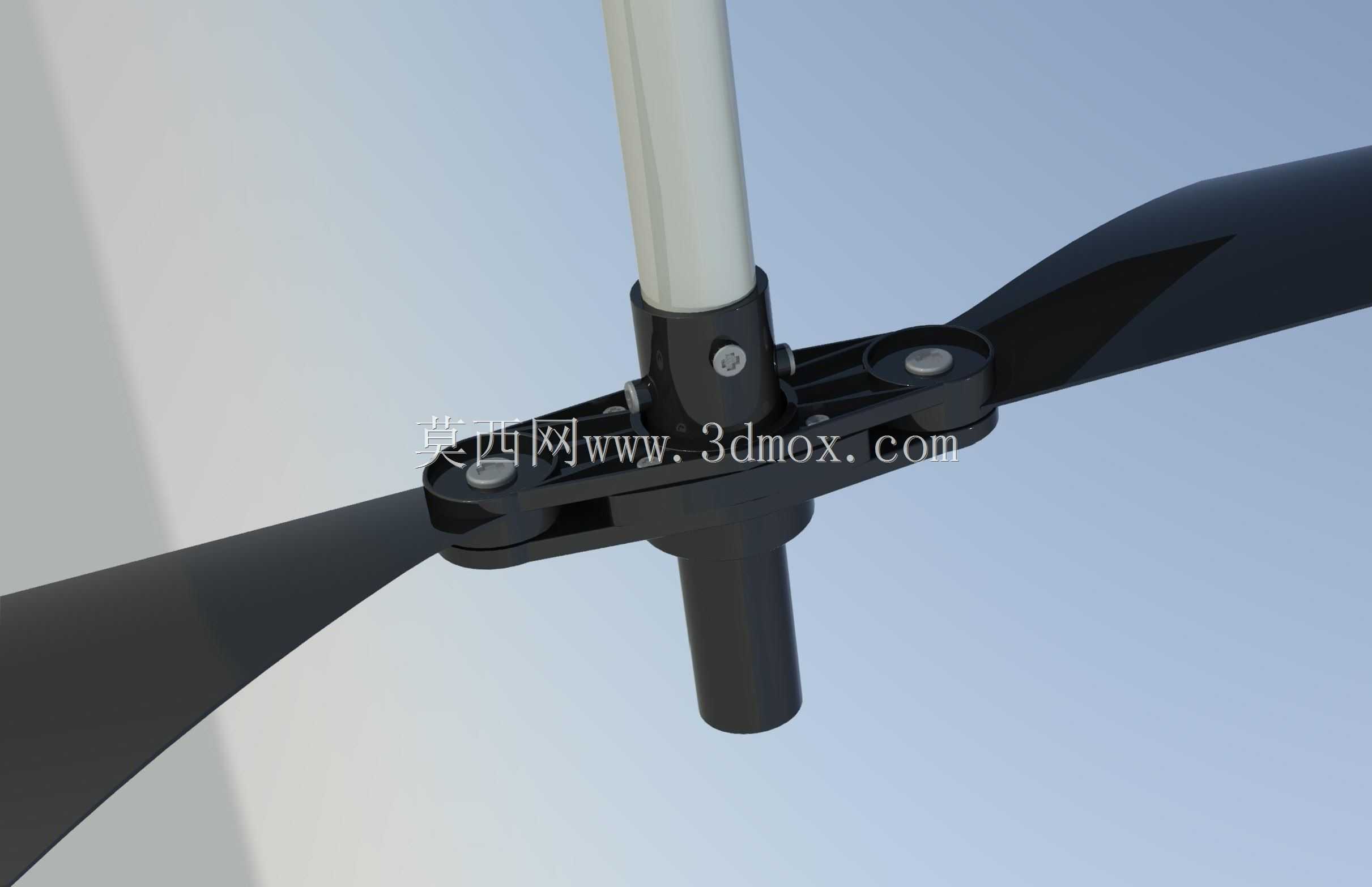

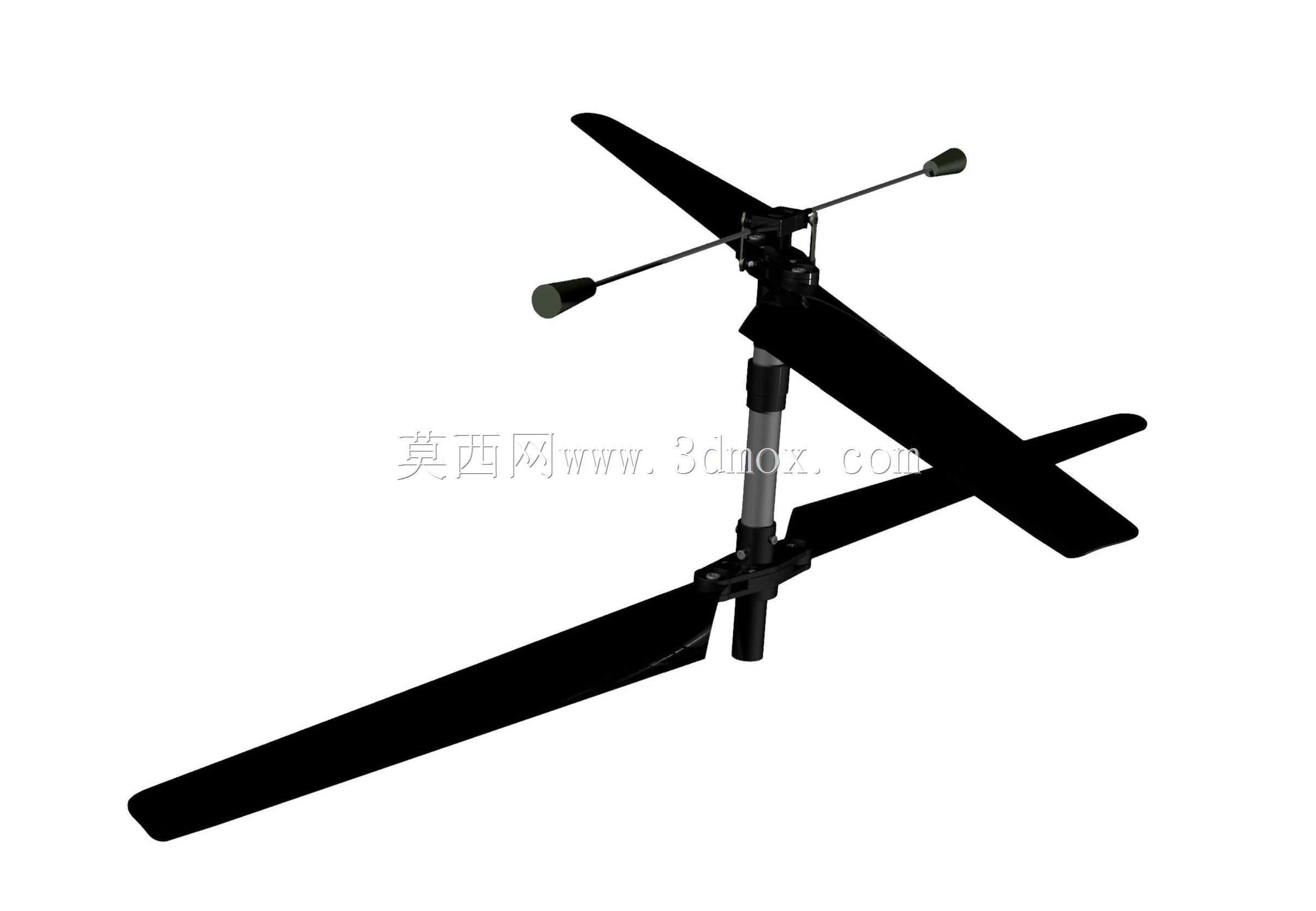

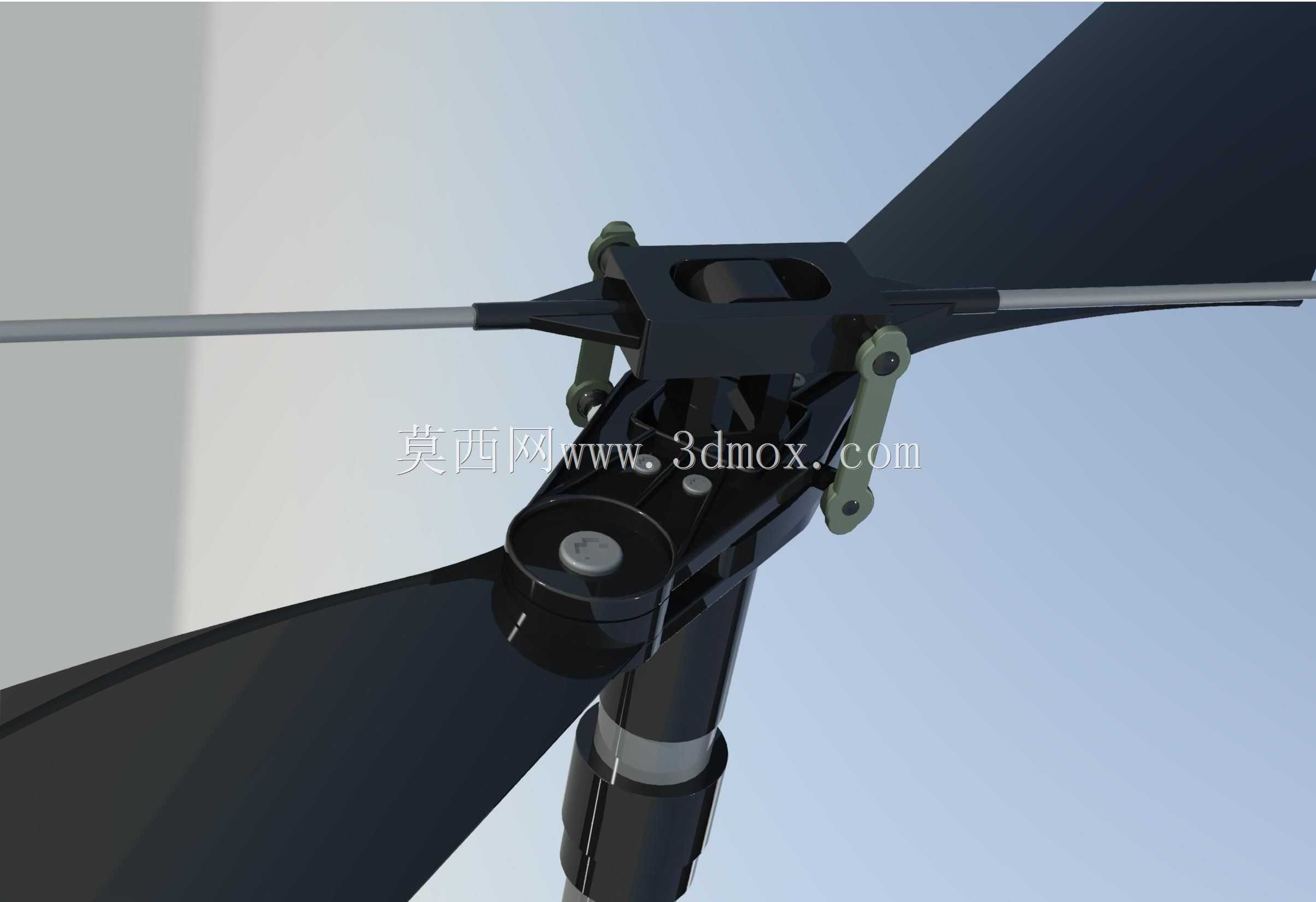

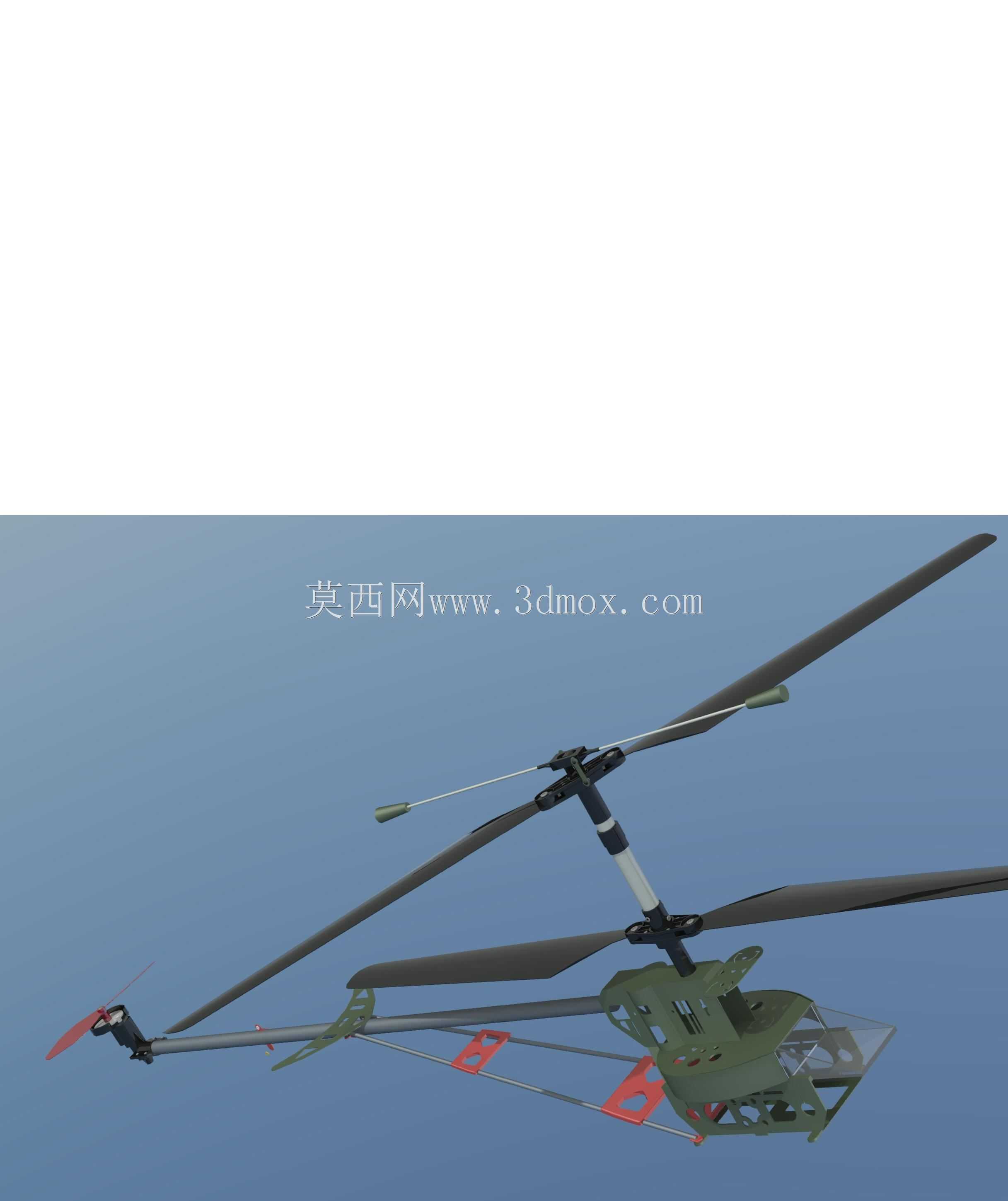

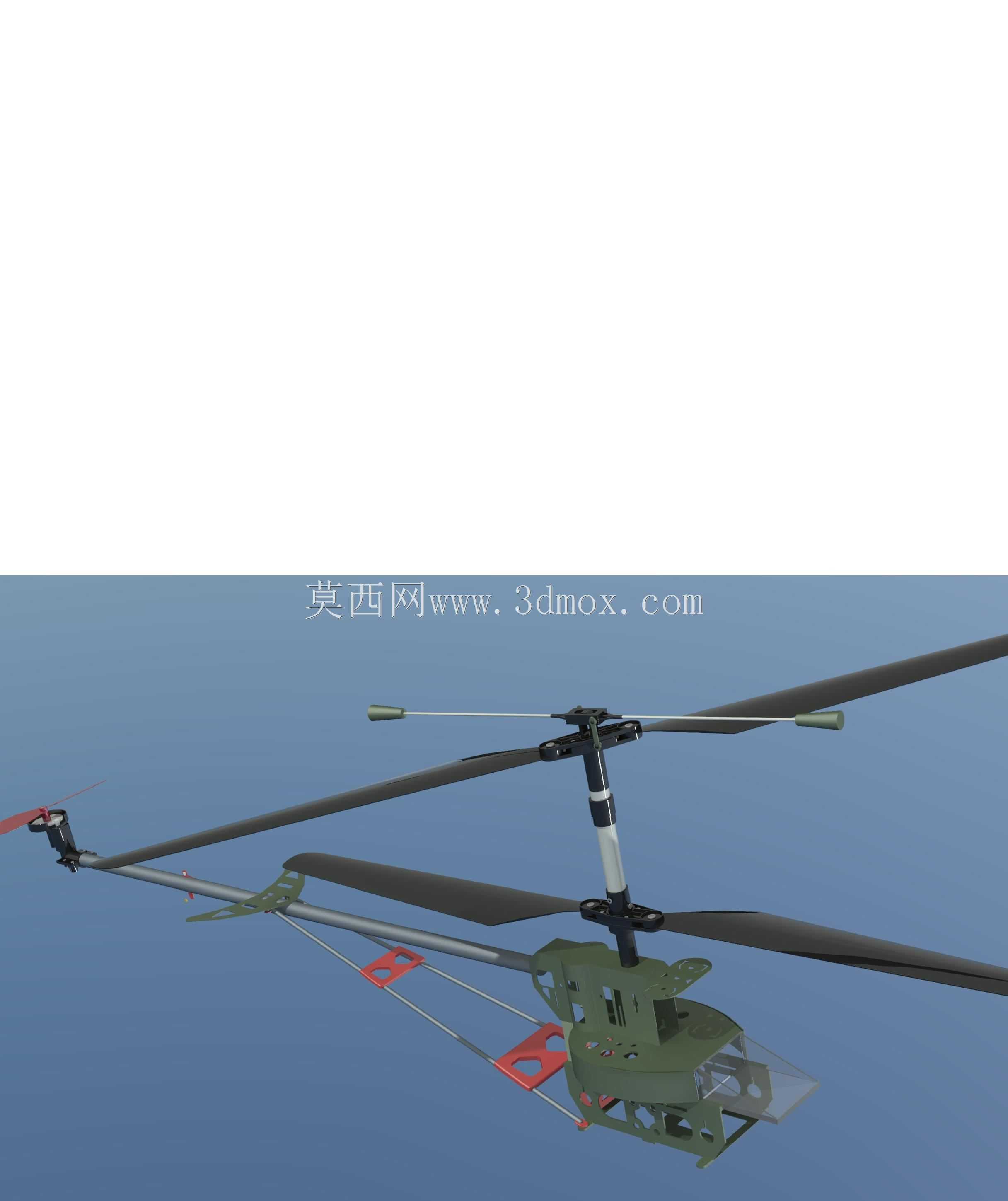

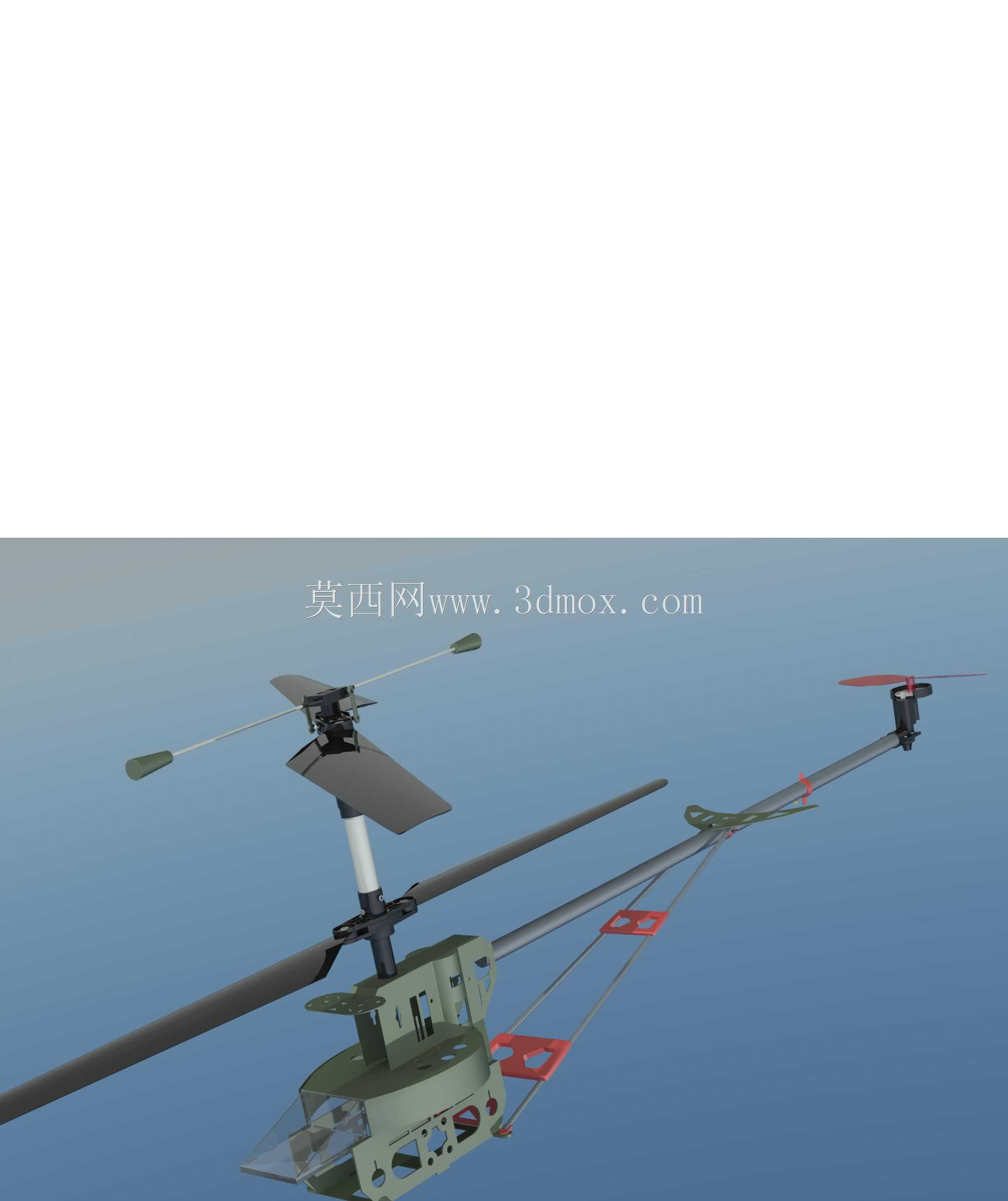

这套共轴双旋翼结构是小型遥控直升机的核心升力产生部件,日常应用场景覆盖消费级航模玩具、小型教学演示无人机、室内航拍微型飞行器领域,区别于传统单旋翼带尾桨的直升机结构,共轴反转的双组桨叶布局可以抵消旋翼旋转产生的反扭矩,无需额外设置尾桨结构就能实现机身航向稳定,能大幅缩小整机的外形尺寸,更适合在狭小室内空间完成飞行动作。从实际功能来看,上下两层桨叶分别由独立的动力输出轴驱动,旋转方向相反,每组桨叶配套的平衡杆通过连杆与桨夹连接,飞行过程中平衡杆随旋翼同步旋转,当机身出现姿态倾斜时,平衡杆会因陀螺效应产生滞后的摆动力矩,通过连杆带动桨夹改变桨叶的迎角,自动修正旋翼的升力分布,无需复杂的电子增稳系统就能维持基础飞行稳定性,
降低飞控系统的调校难度。设计过程中首先要明确桨叶的翼型选择,这类小尺寸旋翼采用低速薄翼型,翼型厚度沿展向逐步递减,桨根位置厚度最大以保证连接强度,桨尖位置做收窄削薄处理,降低旋转过程中的翼尖涡流损失,同时减少高速旋转时的气动噪音。桨叶的安装角在出厂时预设为固定值,配套的桨夹采用铰接式结构,允许桨叶在旋转过程中产生小幅度的挥舞动作,抵消不同位置气流速度差异带来的升力波动,避免桨叶根部出现交变应力集中。上下两层旋翼的安装间距经过反复校核,间距过小会导致上下旋翼的下洗气流互相干扰,降低整体升力效率,间距过大则会抬高整机重心,影响飞行过程中的姿态响应速度,最终选定的间距值既保证了两层旋翼的气动干扰处于可控范围,
也能让整机重心维持在旋翼轴的中下部位置,提升悬停状态的稳定性。桨叶的外形尺寸严格匹配微型航模的起飞重量,单组桨叶的展长控制在适配200克级起飞重量的区间,桨根位置的安装孔位与桨夹的连接轴做间隙配合,保证桨叶可以灵活转动同时不会出现松旷,旋翼轴采用空心薄壁结构,内层轴驱动下层桨叶,外层轴套驱动上层桨叶,两层轴之间设置滑动轴承,减少反转过程中的摩擦阻力。平衡杆两端设置的配重块重量经过匹配计算,配重过大会导致旋翼的响应滞后,操纵灵敏度下降,配重过小则无法产生足够的陀螺稳定力矩,增稳效果不足,合适的配重参数能让飞行器在微风室内环境下保持稳定悬停,同时响应遥控器的操纵指令时不会出现过度延迟。安装边界方面,
整套旋翼组件的底部连接座与机身主体的动力输出轴采用定位销连接,保证传动过程中不会出现打滑,桨夹与桨叶的连接位置设置有限位结构,避免桨叶挥舞角度过大碰到下层旋翼或者机身结构,上下两层桨叶的初始安装相位保持90度交错,进一步降低气动振动的传递。从结构强度角度考虑,桨叶采用轻量化的刚性材质制作,既保证旋转过程中不会出现过大的扭转变形,维持翼型的气动效率,也能在发生轻微碰撞时产生一定的弹性形变,吸收冲击能量避免桨叶断裂,日常维护时只需要检查桨叶表面是否有裂纹、连接销是否松旷、平衡杆是否出现弯曲变形,就能保证旋翼系统的正常工作。这类旋翼结构的设计逻辑完全服务于小型遥控飞行器的使用需求,在有限的尺寸和重量限制下,通过纯机械结构实现基础的飞行增稳,省去了复杂的电子传感器和舵机结构,既降低了整机的制造成本,也提升了产品的耐用性,非常适合入门级航模产品和教学演示用的小型飞行器使用。
