RC遥控直升机主体承载机架结构设计

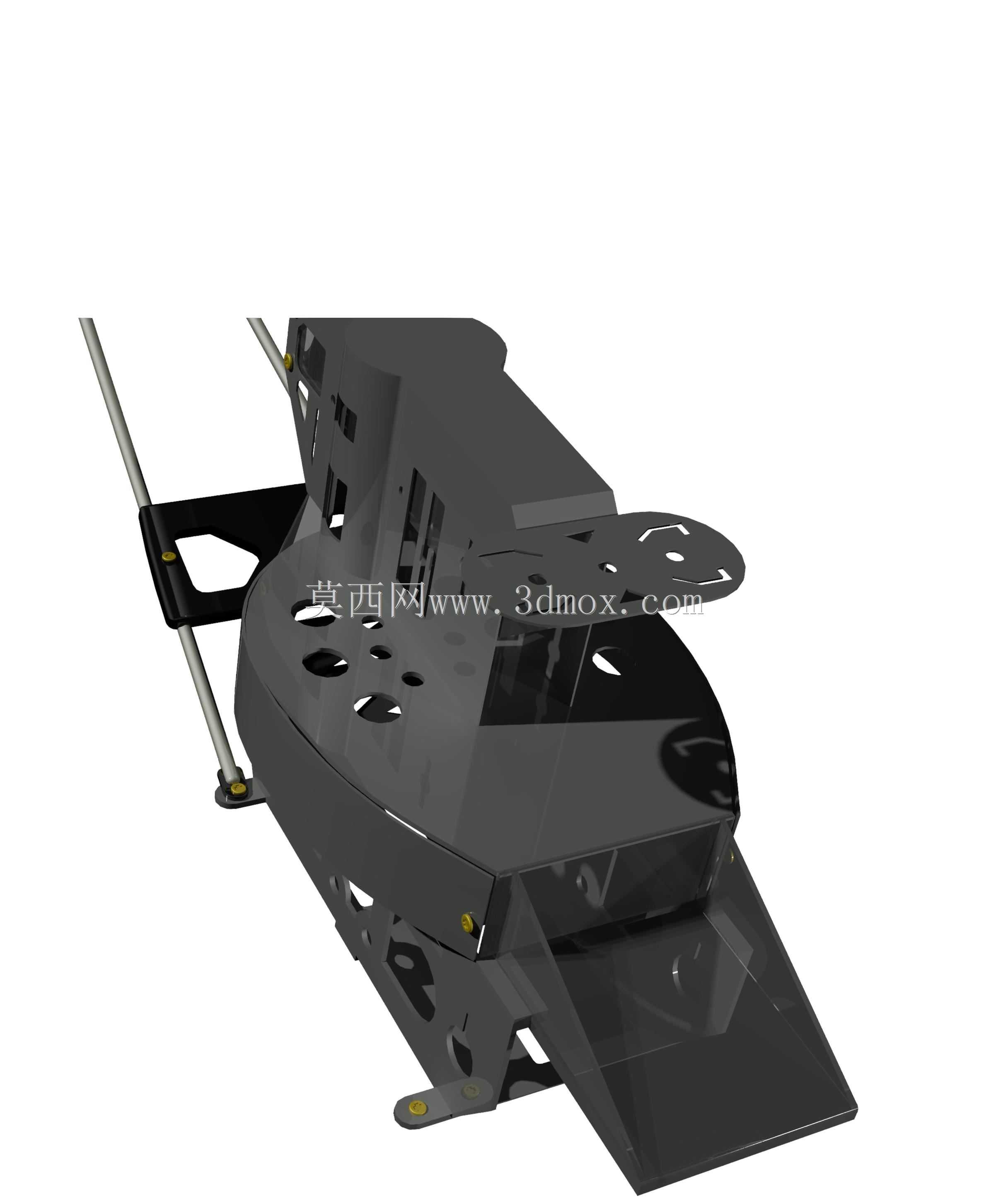

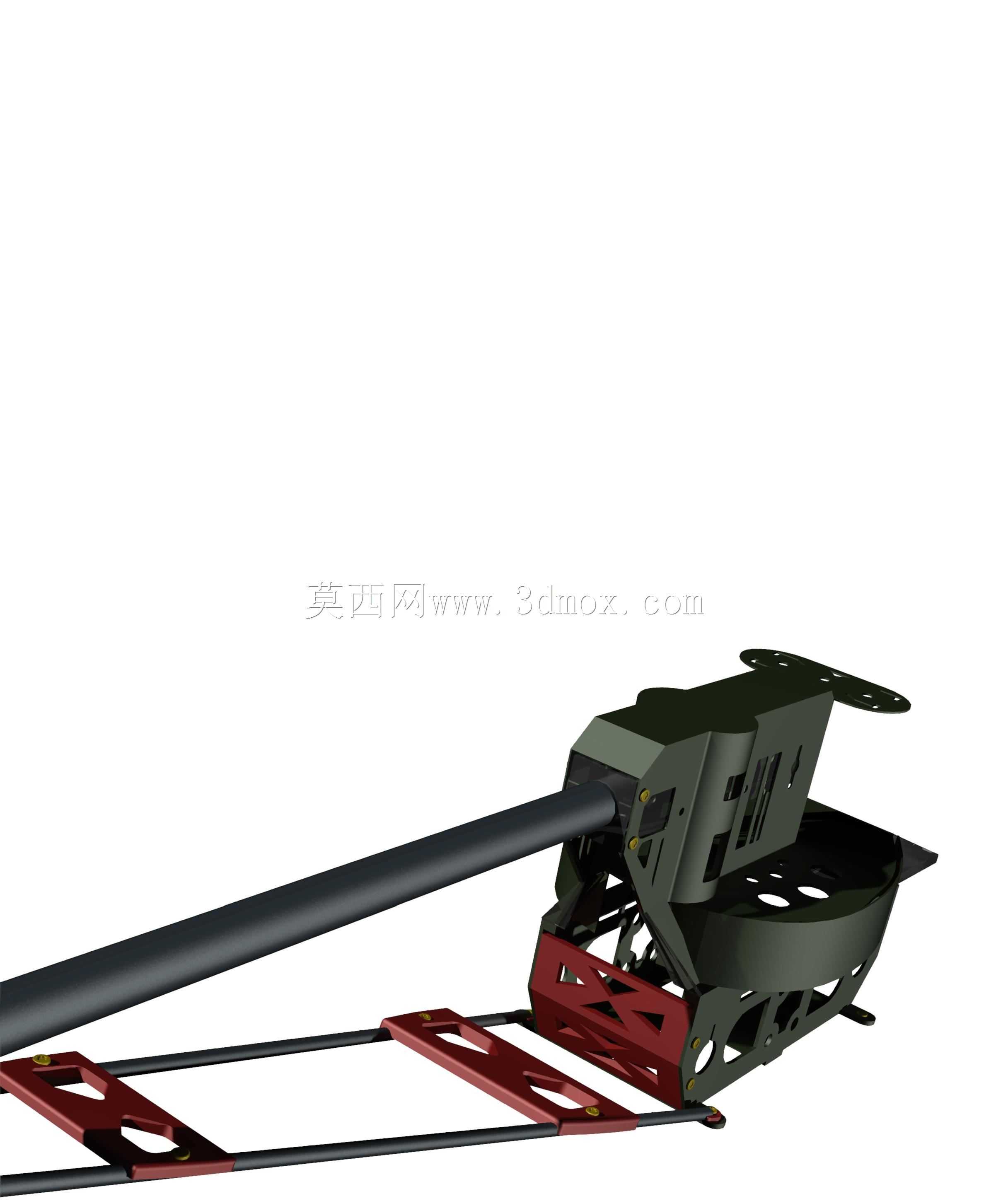

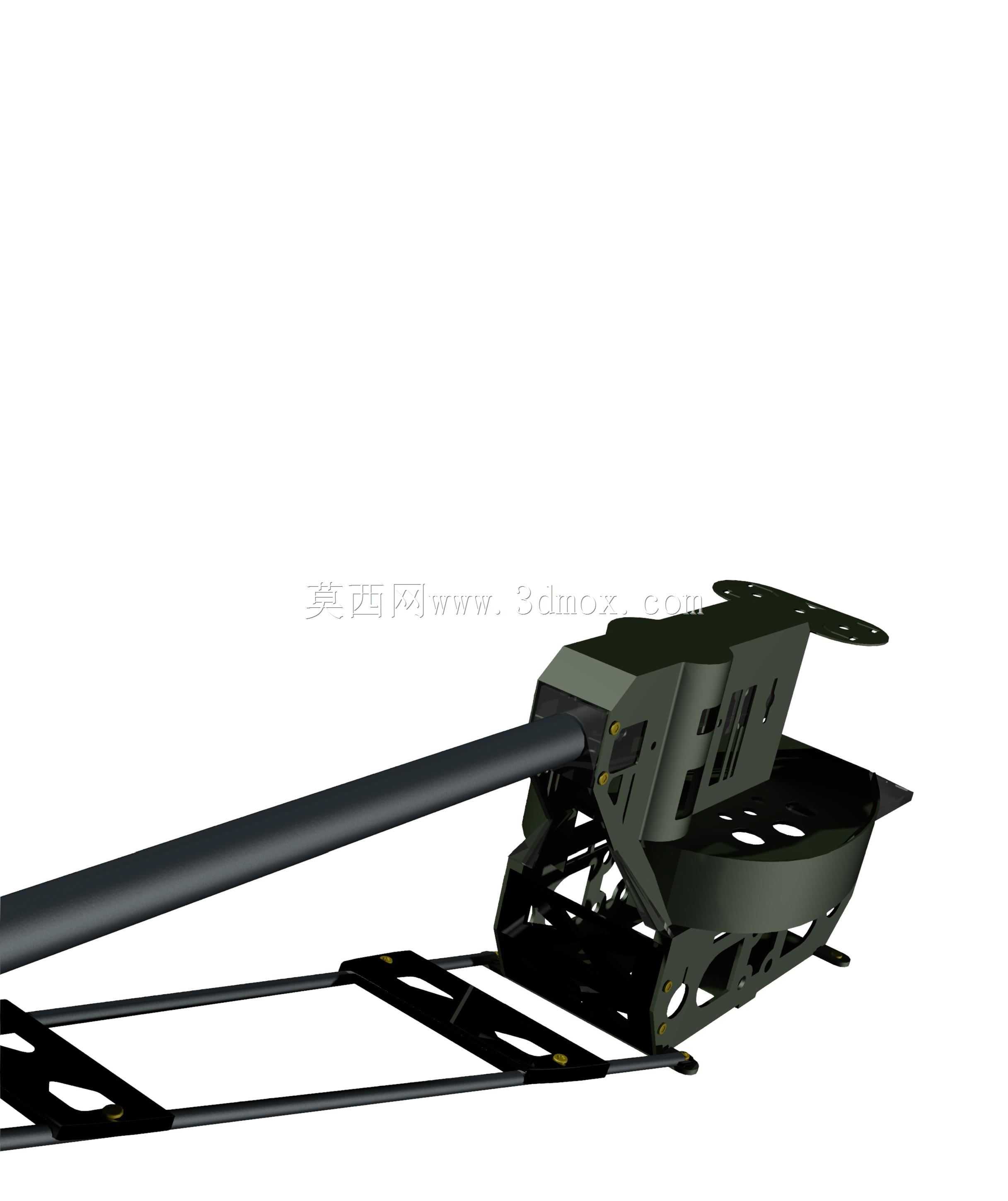

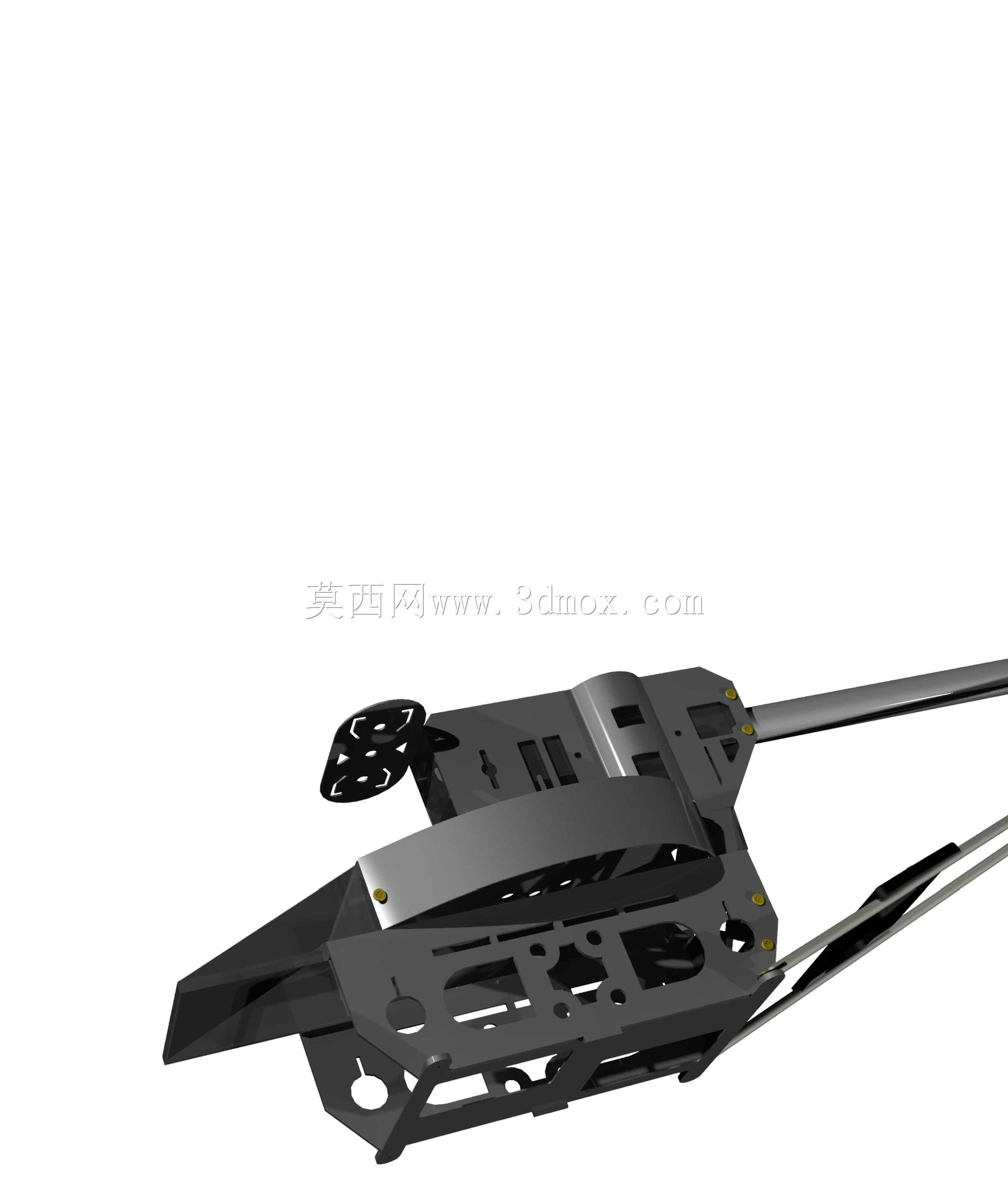

　　在航模研发与改装领域，RC直升机机架是整机组装的核心承载基体，所有飞控模块、动力单元、传动组件、旋翼系统、尾桨传动结构以及电池、舵机等外设都需要依托机架完成定位安装，其结构合理性直接决定整机飞行稳定性、抗冲击能力与维护便捷性。这款机架采用分体式组合框架设计，机头段为一体化成型的主设备舱结构，预留了多层安装位，可适配不同规格的飞控板、电调、接收机模块，舱体侧面开设的镂空槽位既可以减轻整机自重，也能为动力电调提供自然通风散热的气流通道，避免长时间飞行过程中电调积热引发的动力输出异常。从结构布局来看，机架前段的主安装座设置了多组同轴定位孔，用于安装主旋翼的主轴轴承座，孔位的同轴度公差控制在0.02mm以内，

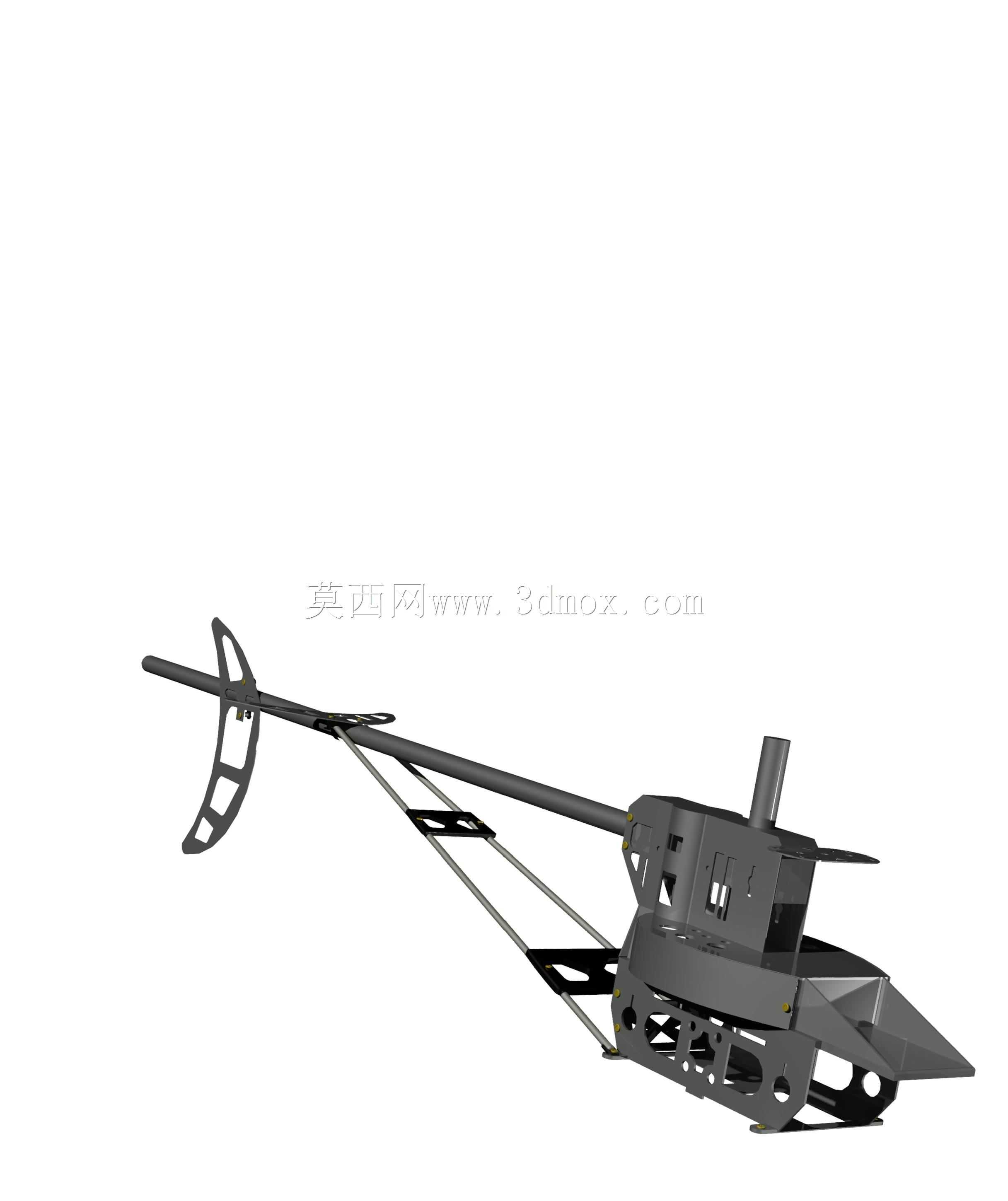

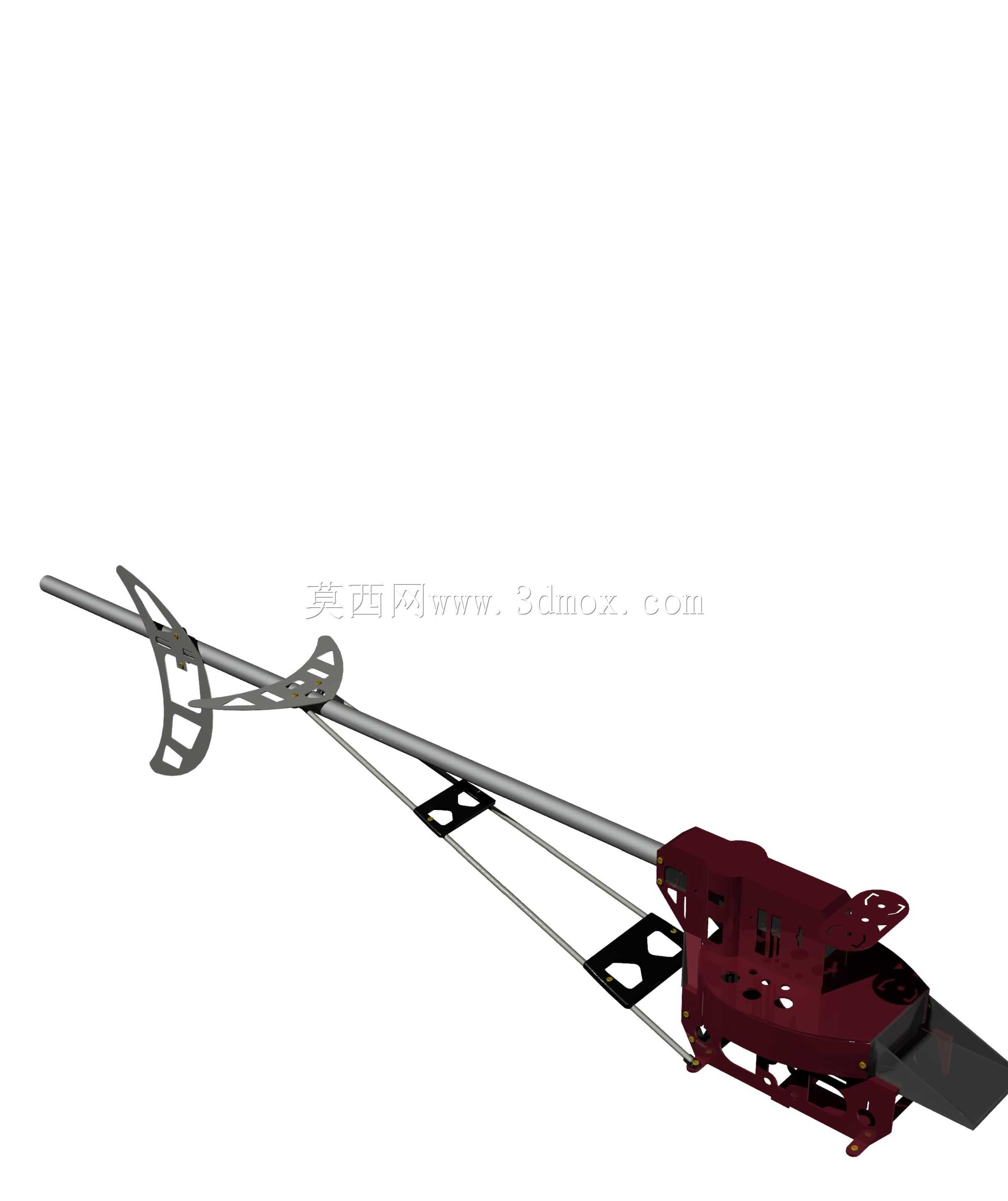

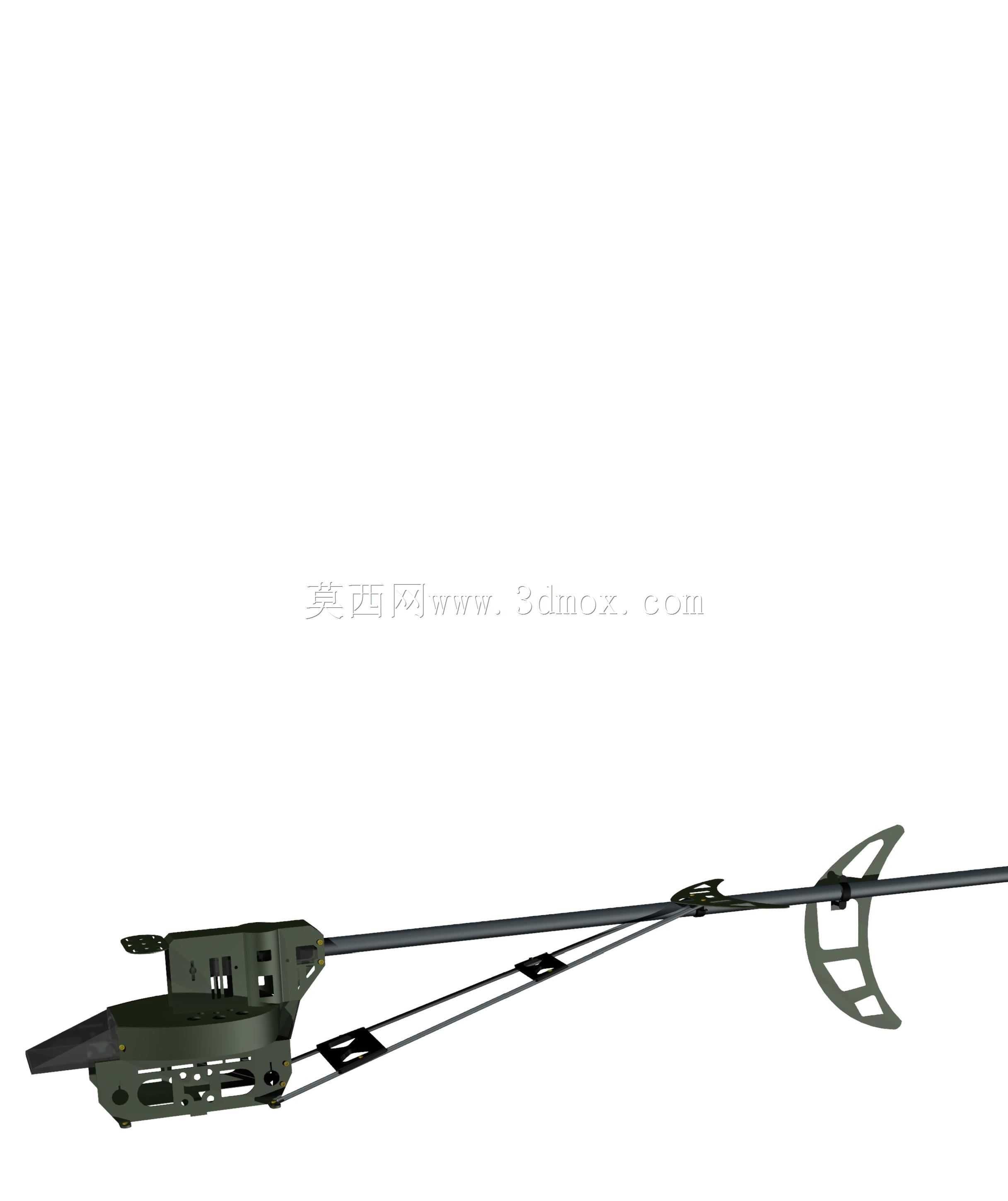

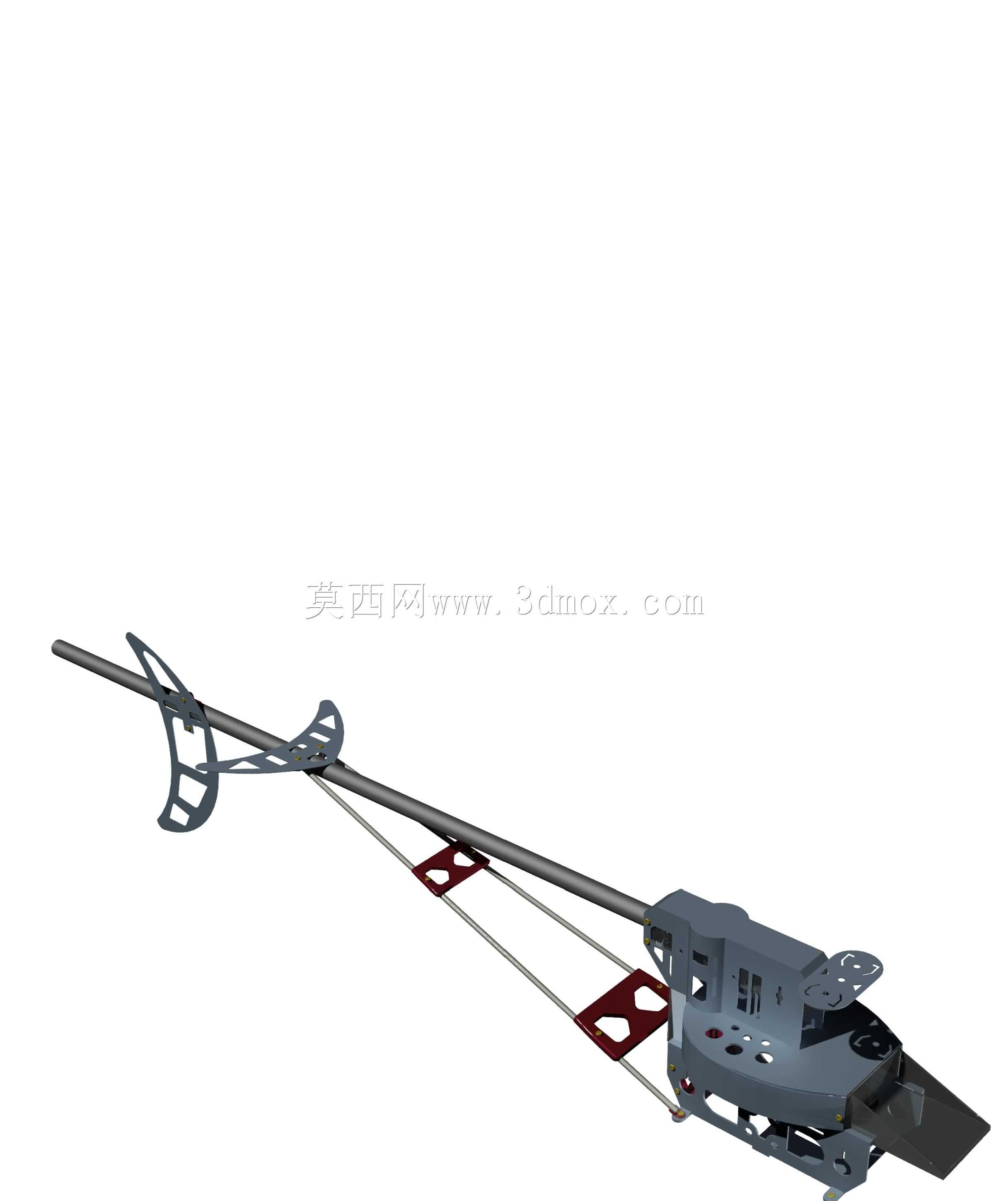

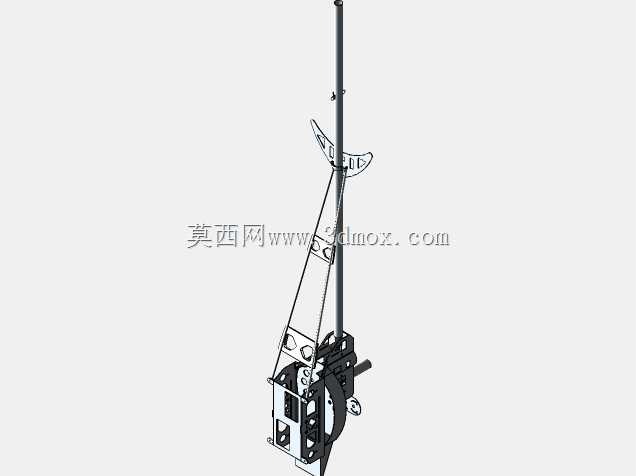

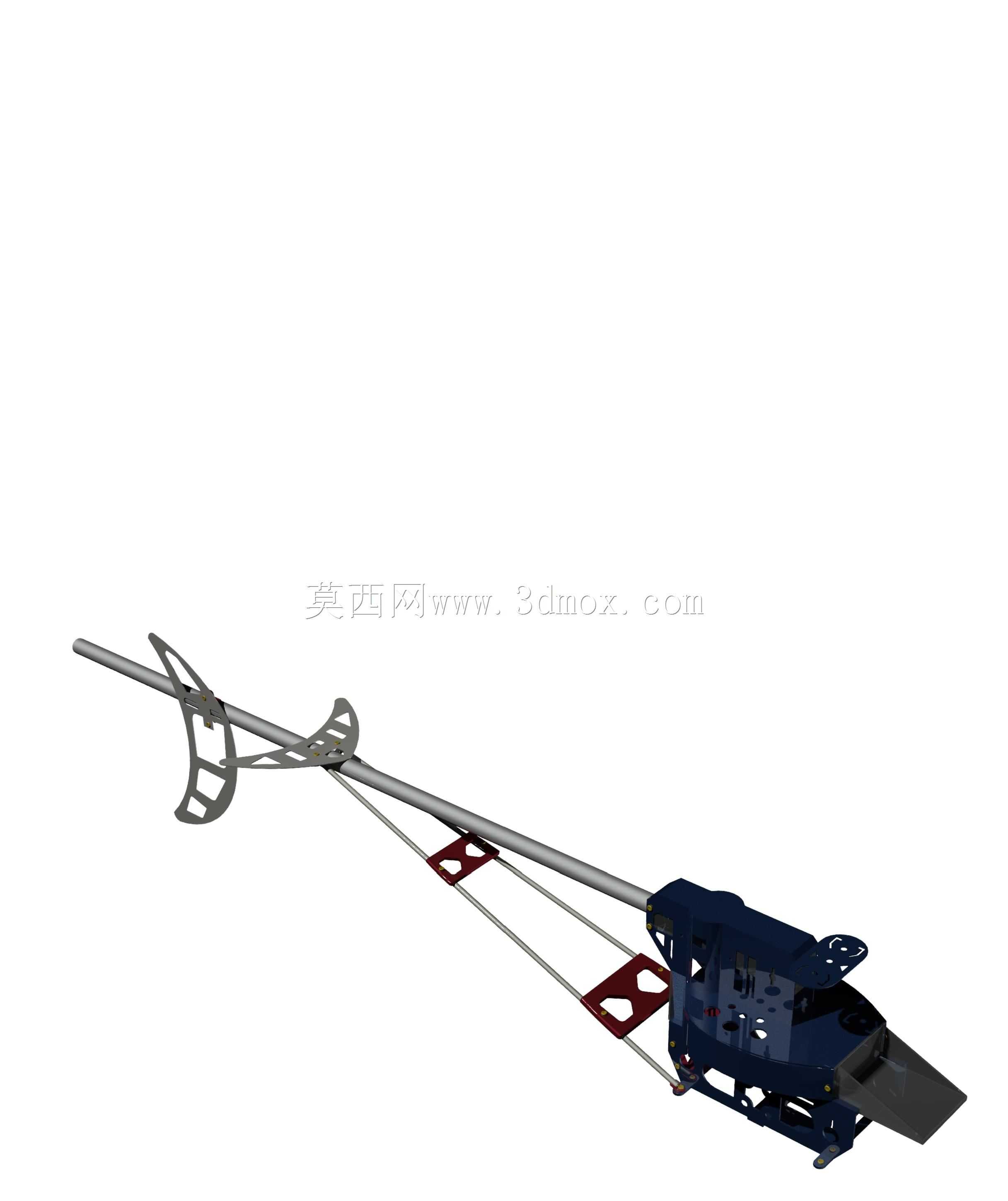

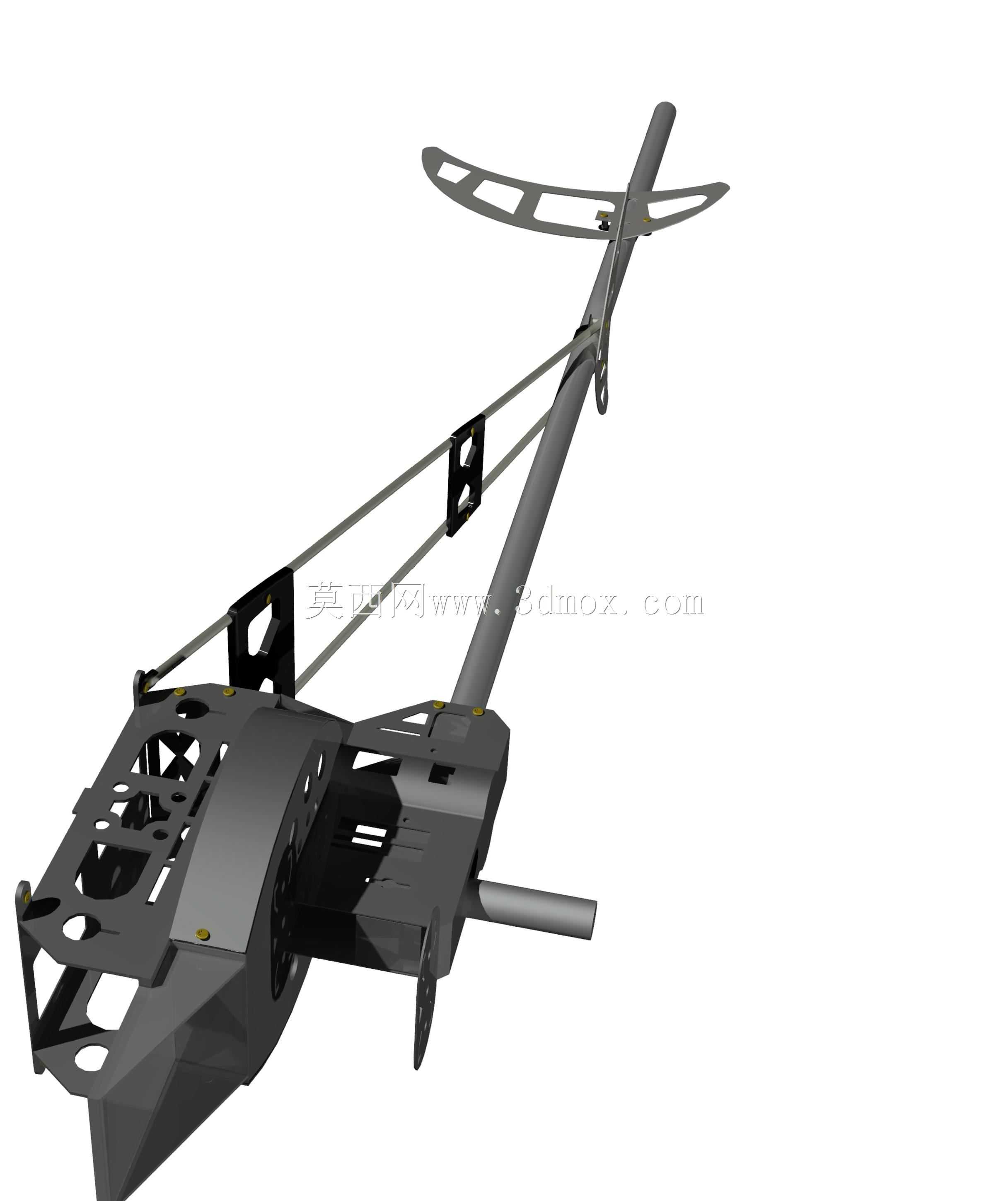

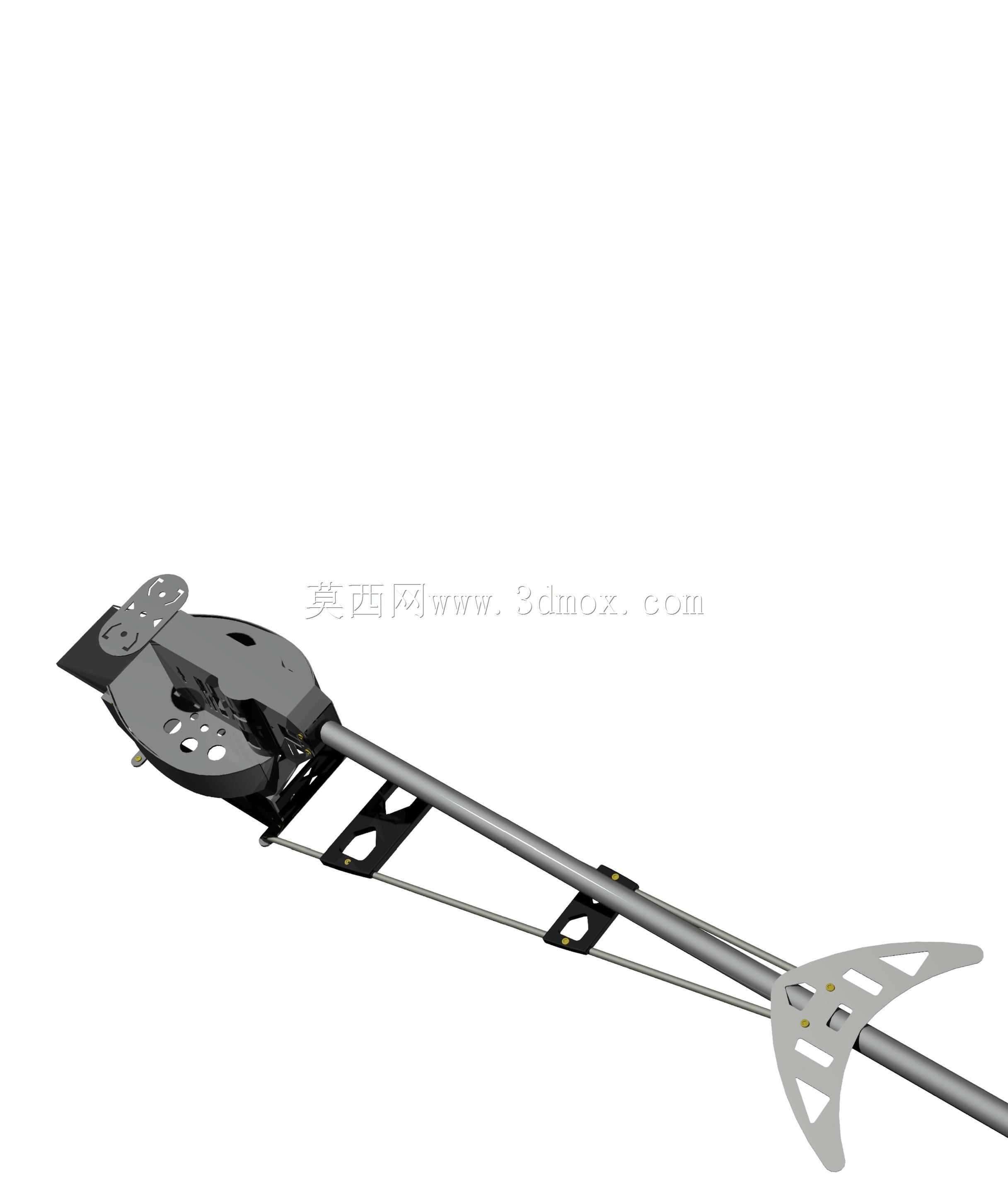

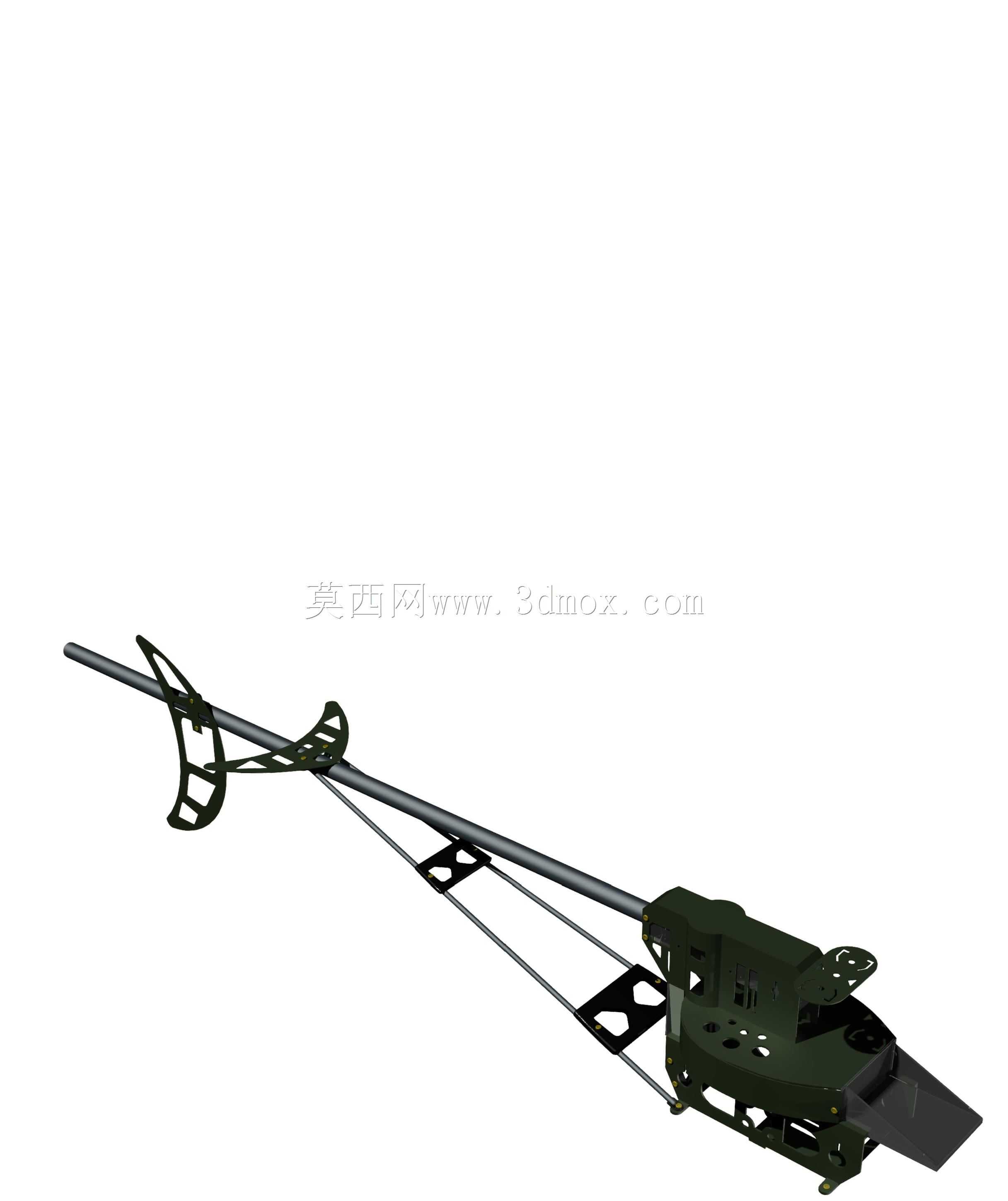

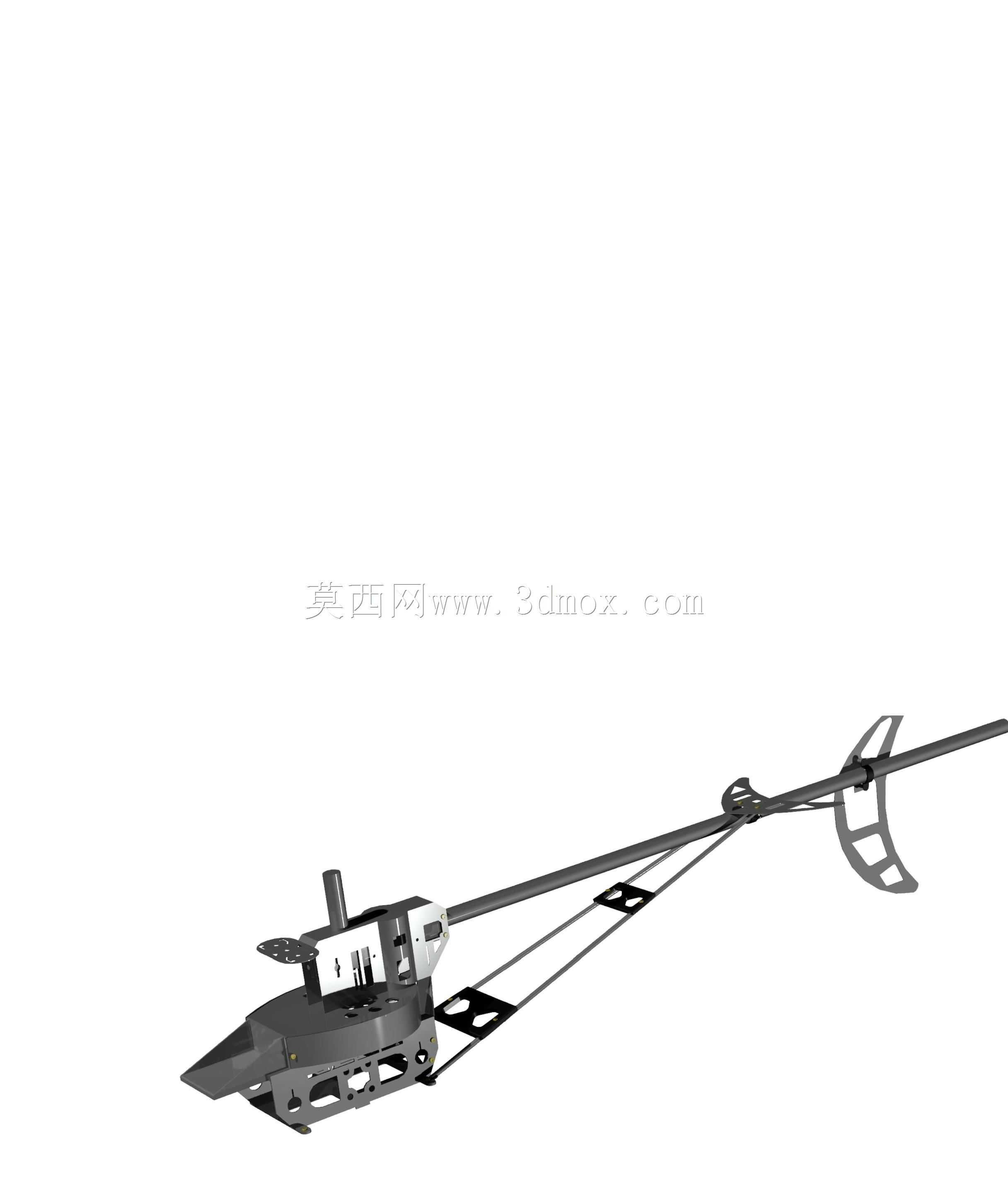

　　可保证主轴高速旋转时不会出现偏摆抖动，降低旋翼转动带来的整机共振风险。机架中段采用双平行碳杆作为纵向承力梁，两根碳杆之间通过两块异形加强板连接固定，加强板上开设的减重孔在不降低结构抗弯强度的前提下，进一步压缩了机架自重，同时预留了电池绑带的穿装槽位，可根据飞行配重需求灵活调整电池的前后安装位置，方便调试整机重心，适配3S到6S不同规格的锂聚合物电池安装。尾管固定座集成在主设备舱的后端，采用锥面抱紧式结构设计，拧紧固定螺丝后可均匀夹持碳质尾管，避免飞行过程中尾管出现转动或者轴向窜动，保证尾桨传动的同轴度，尾管上预留的尾舵机安装位可根据传动拉杆的长度需求调整固定位置，适配不同轴距的尾旋翼传动方案。

　　机架底部设计了一体化的滑橇式起落架安装座，安装座上设置了多组缓冲胶圈卡位，安装起落架后可吸收降落时的冲击载荷，避免硬着陆时冲击力直接传递到主设备舱损坏内部电子元件，同时起落架的安装高度预留了足够的下方空间，可加装航拍云台、投放机构等拓展外设，满足不同场景的航模作业需求。从安装边界来看，这款机架的主设备舱宽度为48mm，可兼容市面上绝大多数标准尺寸的航模飞控与电调安装，纵向碳杆间距为22mm，适配常规25mm宽度的航模锂电池固定，尾管夹持位适配直径12mm的标准碳纤尾管，整体组装完成后不含电子设备的自重仅为78g，在同级别RC直升机机架中具备较高的强度重量比。设计过程中针对炸机易损的位置做了结构强化，主设备舱的主轴安装位、

　　尾管抱紧位都做了局部加厚处理，同时将易断裂的连接部位设计为可单独更换的分体结构，炸机后无需更换整个机架，仅需替换损坏的局部零件即可，大幅降低航模玩家的维护成本。机架的所有安装孔位都采用统一的M2螺丝规格，组装过程中无需准备多种规格的紧固件，降低组装难度，孔位边缘都做了倒角处理，避免安装螺丝时出现应力集中导致的塑料件开裂。在实际飞行场景中，这款机架可适配450级别的RC直升机改装，无论是日常休闲飞行、特技动作练习还是航模赛事训练，都能提供足够的结构强度支撑，其合理的走线槽位设计可以将所有电调线、舵机线、接收机天线规整收纳在机架内部，避免飞行过程中线路被旋翼打到引发飞行事故，同时外露的线路接口位置都预留了插拔操作空间，日常维护更换电子元件时无需大范围拆解机架，提升调试维护的效率。
