反渗透系统四级过滤瓶组件结构设计

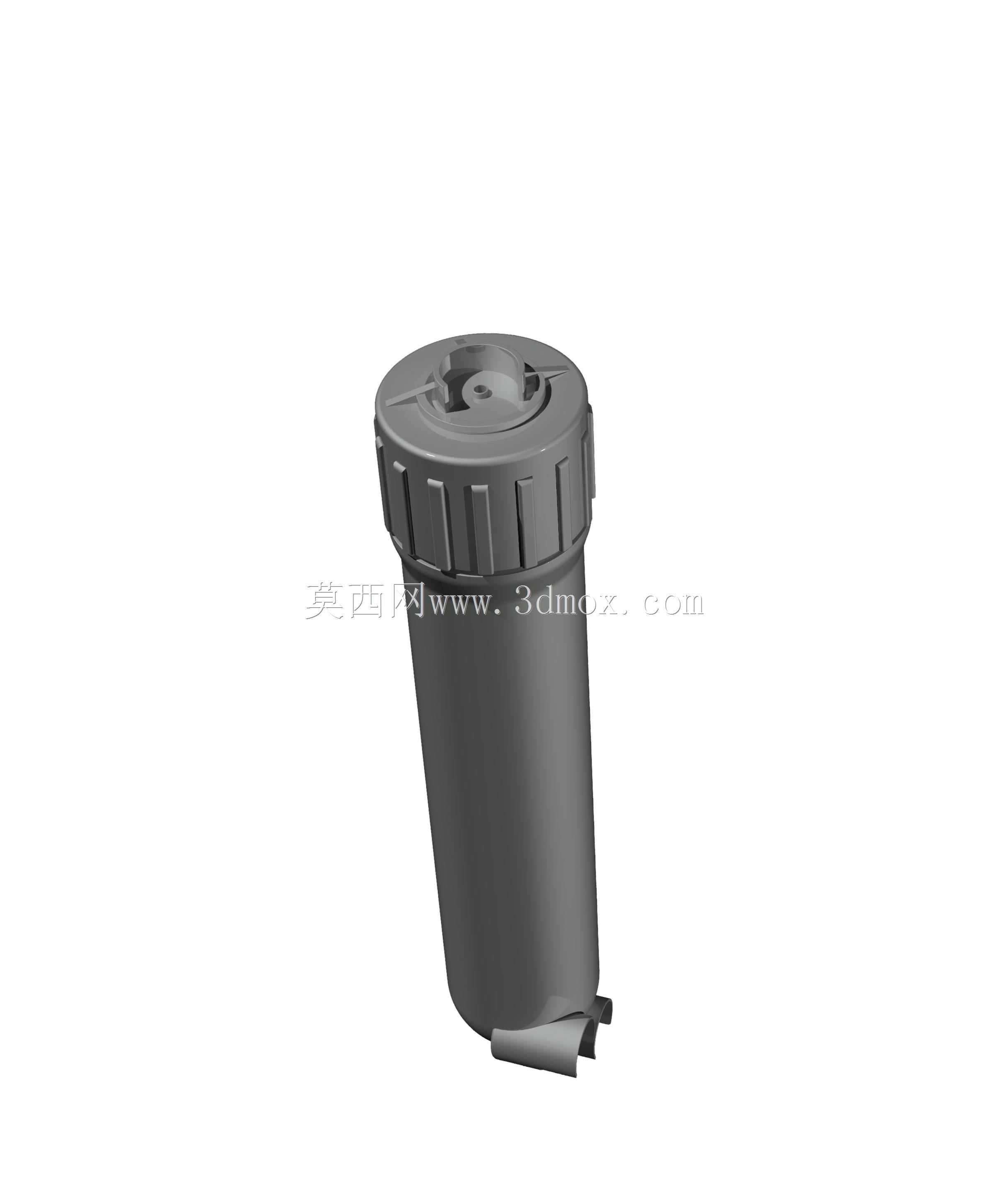

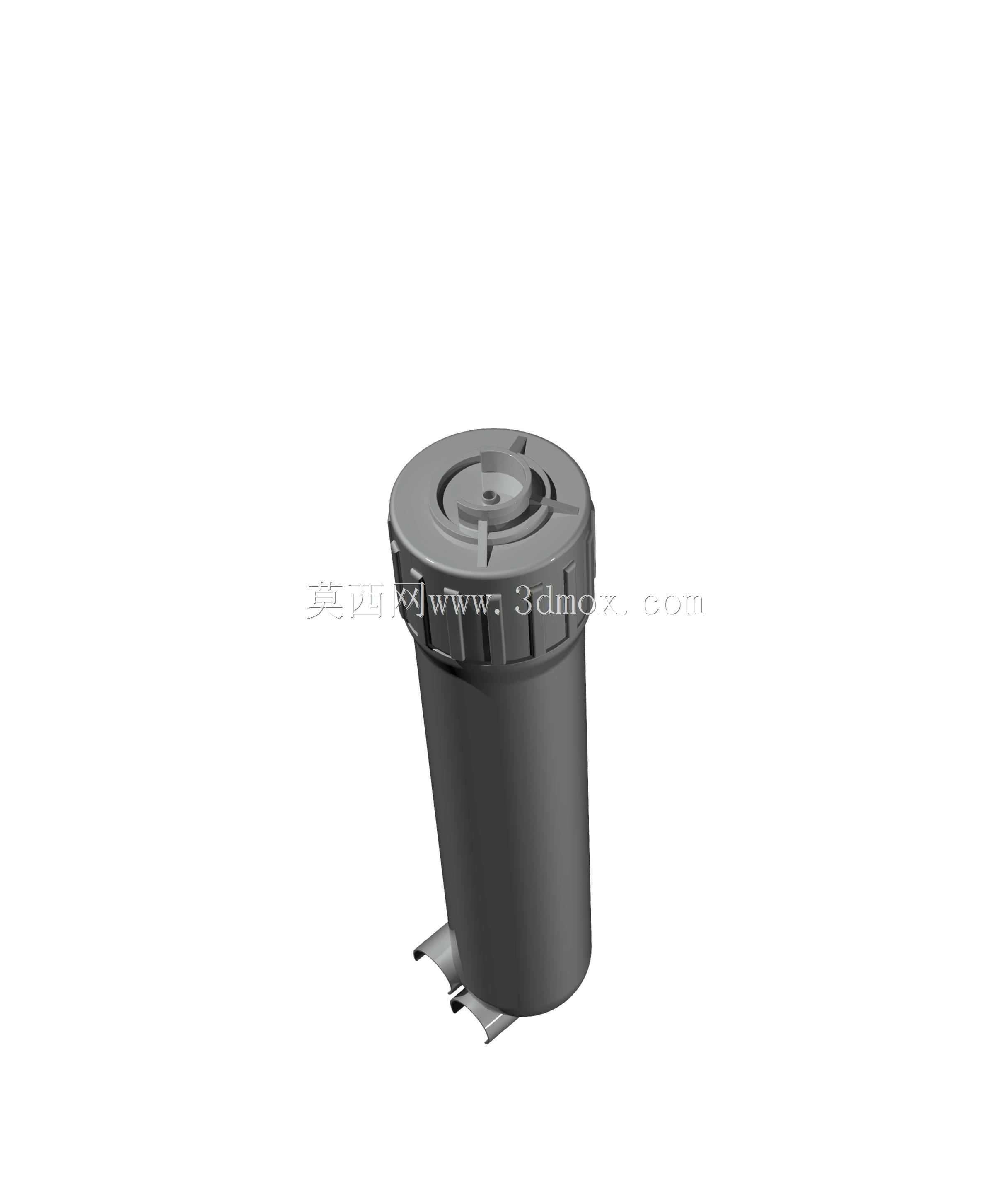

　　在民用净水、商用纯水制备、工业制程水预处理等场景中，反渗透过滤单元是核心的水质净化环节，而过滤瓶作为承载各级滤芯、连通管路流道的承压结构件，其结构合理性直接影响整套系统的密封性、维护便捷性与运行稳定性。这套四级过滤瓶组件的结构设计，完全匹配常规反渗透净水系统的多级过滤逻辑，从进水端到RO膜前级依次排布不同精度的滤料承载位，可分别适配PP棉、颗粒活性炭、压缩活性炭、RO膜等不同功能的滤芯，每一级滤瓶的接口尺寸都做了统一的通配设计，既兼容常规快插管路接头，也能适配硬管连接的安装需求，避免现场安装时出现接口不匹配的问题。从结构细节来看，滤瓶主体采用上盖与筒身旋合的密封结构，旋合位置设计了多圈密封槽，可适配标准O型密封圈，在0.1-0.

　　6MPa的常规市政供水压力范围内不会出现渗漏问题，上盖位置预留了标准的进水、出水、排污接口，不同级别的滤瓶接口位置做了差异化的流道标识，安装时可快速区分流向，避免接反管路导致的滤料短路、过滤失效问题。配套的固定支架采用钣金折弯加加强筋的结构形式，安装孔位按照常规壁挂、机柜内装的通用尺寸设计，横向孔距与纵向安装高度都预留了足够的调节余量，既可以在墙面直接打膨胀螺丝固定，也能通过螺栓固定在净水设备的机柜内部框架上，支架上的滤瓶固定卡箍做了快拆结构，更换滤芯时不需要完全拆卸支架，只需要松开卡箍即可旋下滤瓶筒身，大幅降低后期维护的操作难度。设计过程中充分考虑了不同使用场景的安装边界，单级滤瓶的筒身直径控制在常规通用尺寸范围内，

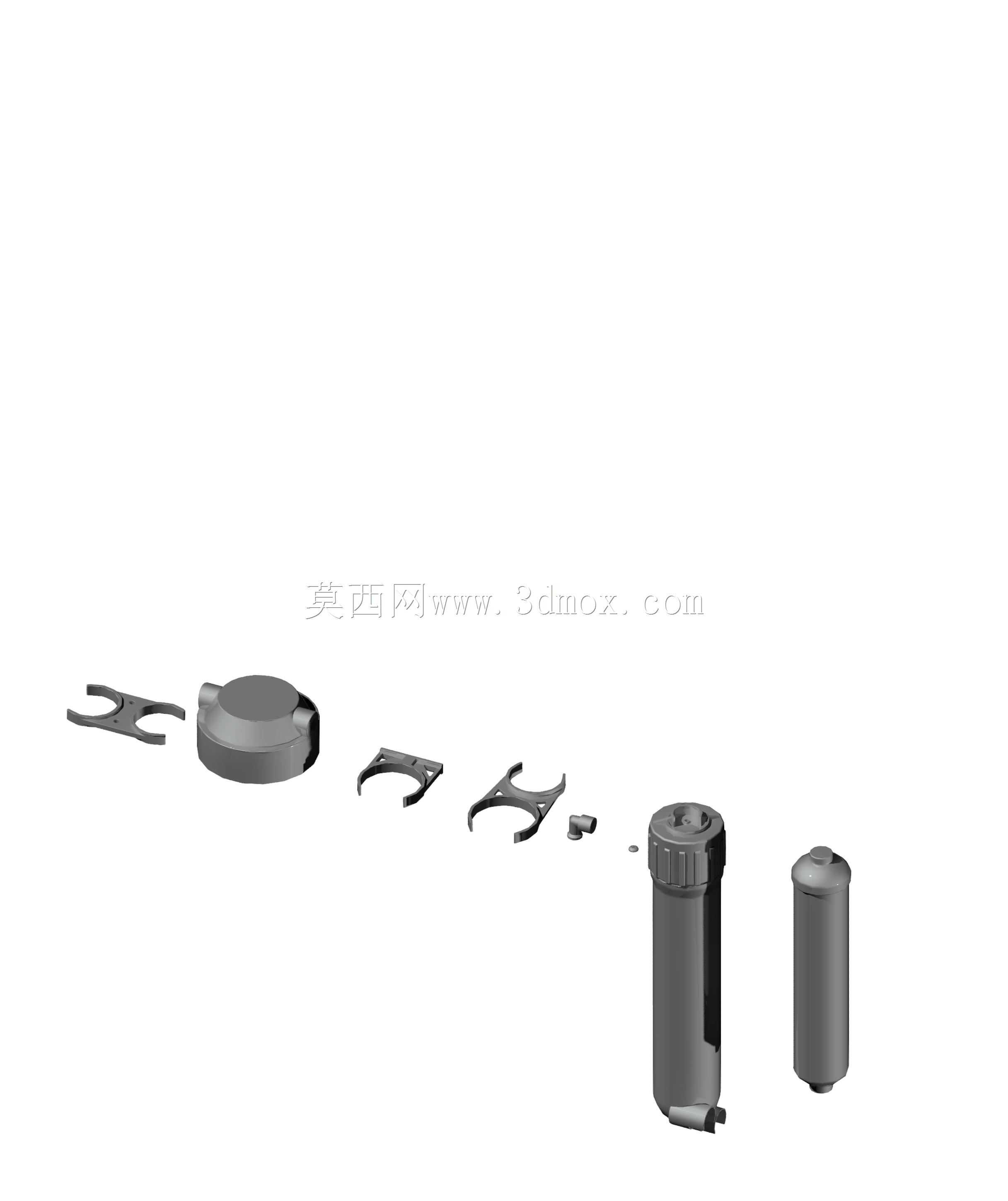

　　四级并排安装后的总宽度适配多数家用净水机机箱、商用净水设备机架的内部预留空间，滤瓶底部预留了20mm以上的操作空间，方便更换滤芯时握持旋拧，同时底部的排污接口位置避开了支架的安装梁，不会出现排污管无法插接的问题。流道设计上，每一级滤瓶都采用下进上出的流向结构，保证水流能够完全穿过滤芯内部的滤料层，避免出现水流短路、部分滤料未参与过滤的问题，上盖内部的流道做了圆弧过渡处理，减少水流经过时的阻力，降低系统运行的压力损失，进而减少前端增压泵的工作负载，提升整套系统的运行能效。配套的卡箍、端盖、密封压环等附属零件都做了通用化设计，不同级别的滤瓶同类型零件可以完全互换，减少后期运维的备件种类，降低备件存储与管理成本。在结构强度校核层面，

　　滤瓶筒身的壁厚按照长期承压0.8MPa的安全系数设计，即使出现水锤现象也不会出现筒身开裂、变形的问题，旋合螺纹的牙距与啮合长度经过反复调整，既保证旋合后的密封强度，也不会因为啮合过紧导致后期维护时难以拧开。考虑到部分使用场景中可能存在低温环境，滤瓶材质的选型适配常规食品级工程塑料的收缩率参数，建模时预留了足够的尺寸公差，保证低温环境下零件收缩后依然能够顺畅装配，不会出现密封面错位、螺纹卡滞的问题。整套组件的装配逻辑完全遵循现场安装的操作顺序，从支架固定到滤瓶卡装，再到管路连接、滤芯装填，每一步的操作空间都在建模时做了干涉检查，不会出现安装时工具无法伸入、零件互相干涉的问题，比如滤瓶上盖的接头位置与支架边缘预留了足够的扳手操作空间，拧紧接头时不需要额外拆卸其他零件，大幅提升现场装配的效率。
