家用净水设备蓝色滤水滤瓶结构设计

　　做净水设备结构设计快八年，经手的滤瓶结构改型不下二十版，眼前这款蓝色半透明滤瓶是民用反渗透、超滤净水设备里用量最大的核心承压壳体部件，日常做整机结构匹配、配件替换建模时，这类滤瓶的结构细节直接决定整机的漏水风险、换芯操作手感与长期运行可靠性。

　　先从实际应用场景说，这类滤瓶不光用在家用厨下净水机，商用直饮机、全屋前置过滤后端的精密过滤单元、小型工业纯水设备的前置预处理段都能看到同结构的产品，区别只是尺寸大小、接口规格的差异。它的核心作用是容纳PP棉、颗粒活性炭、压缩炭、RO膜前置保护滤材等过滤元件，让待过滤的原水在封闭腔体内按设定流道穿过滤材，完成杂质截留、吸附净化的过程，同时要承受市政管网的动态水压波动，不能出现渗漏、开裂、爆瓶的问题。

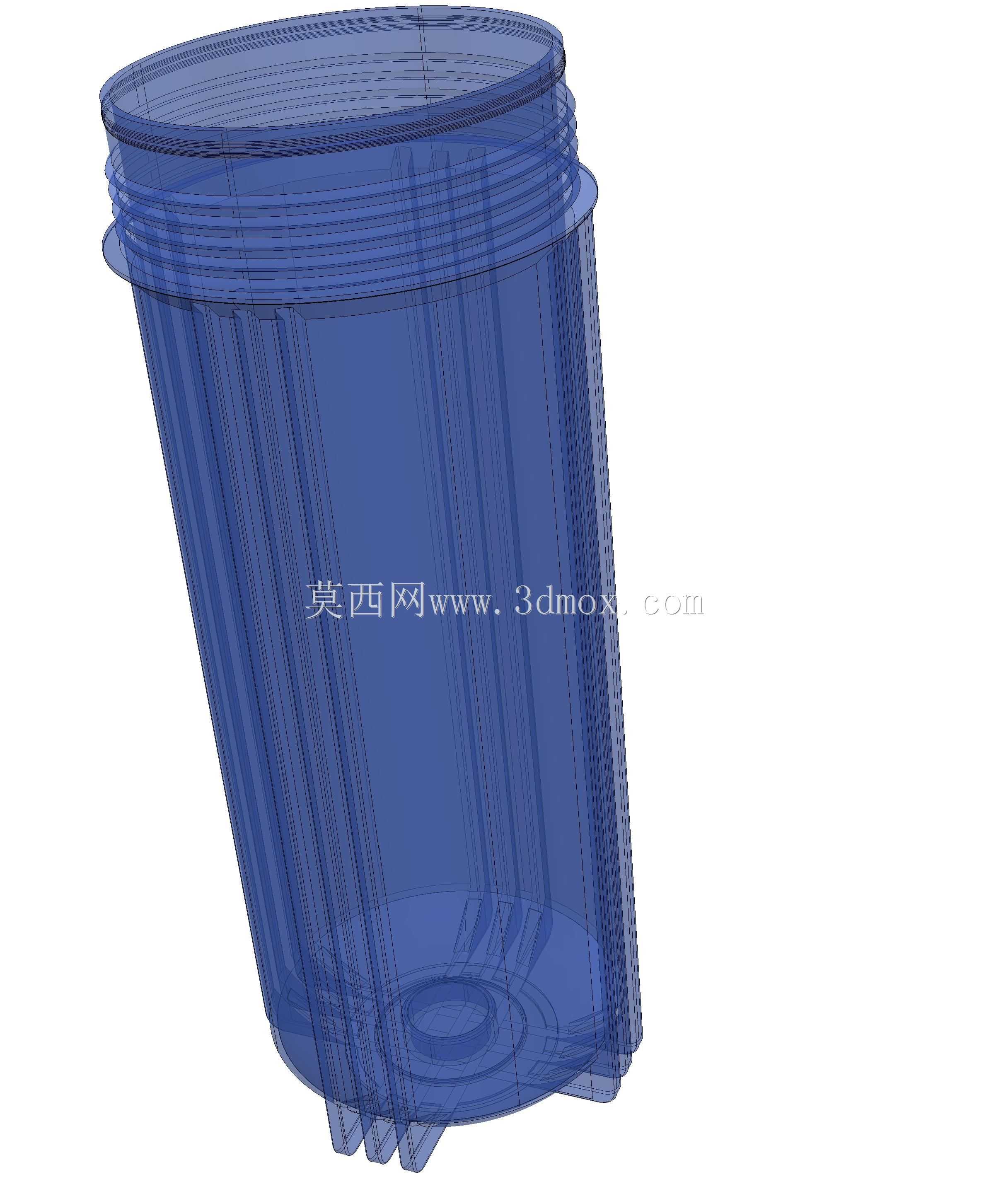

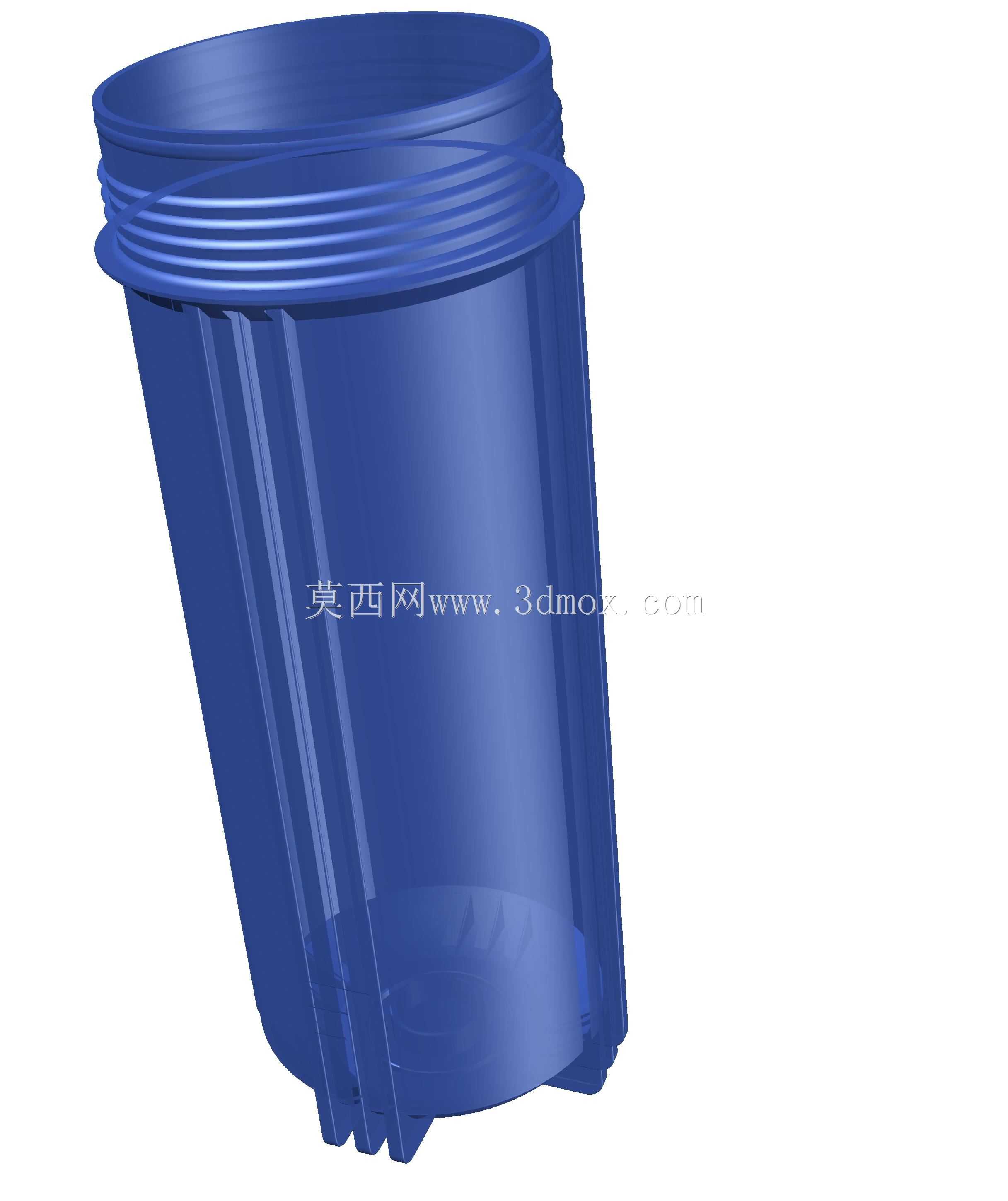

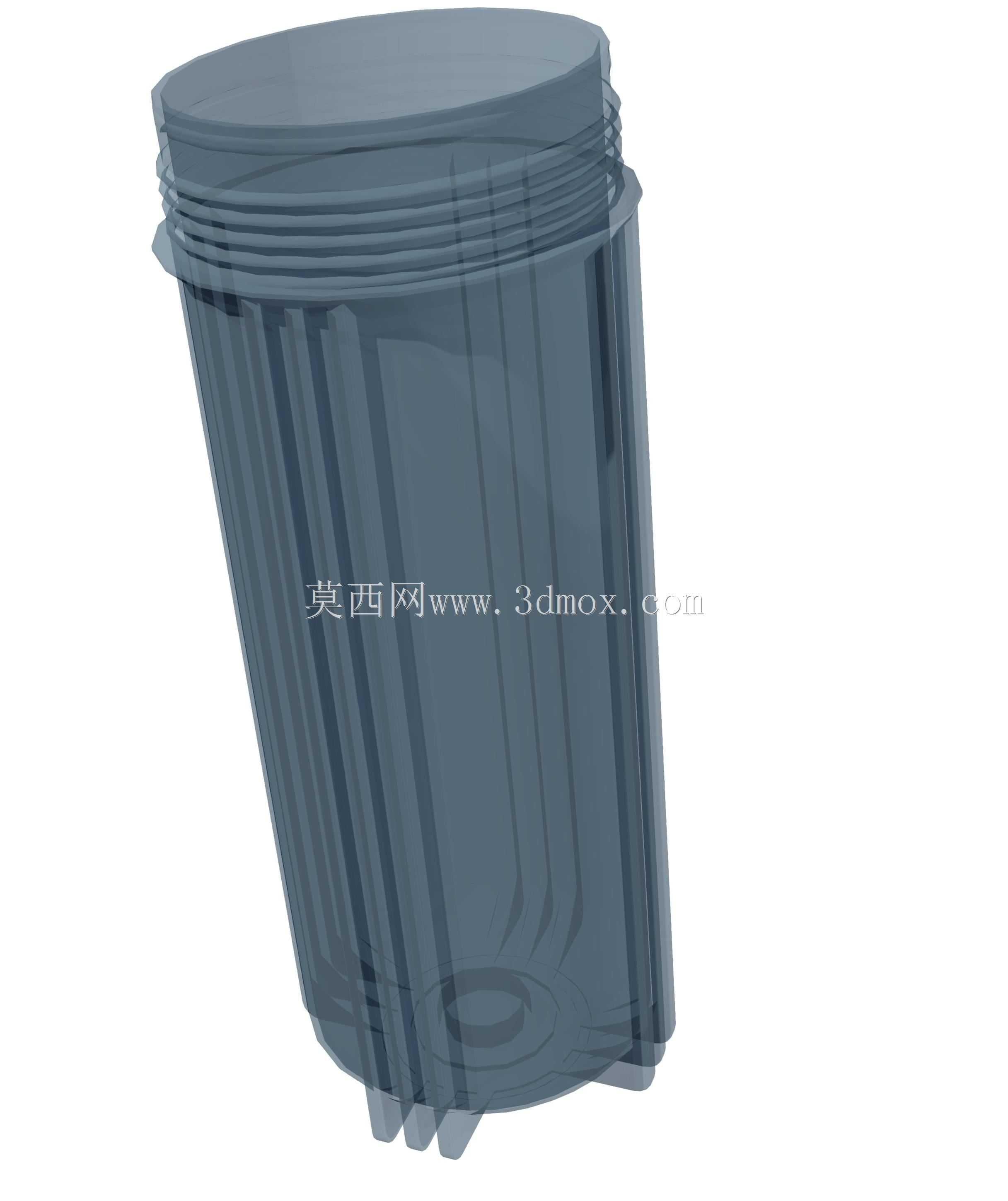

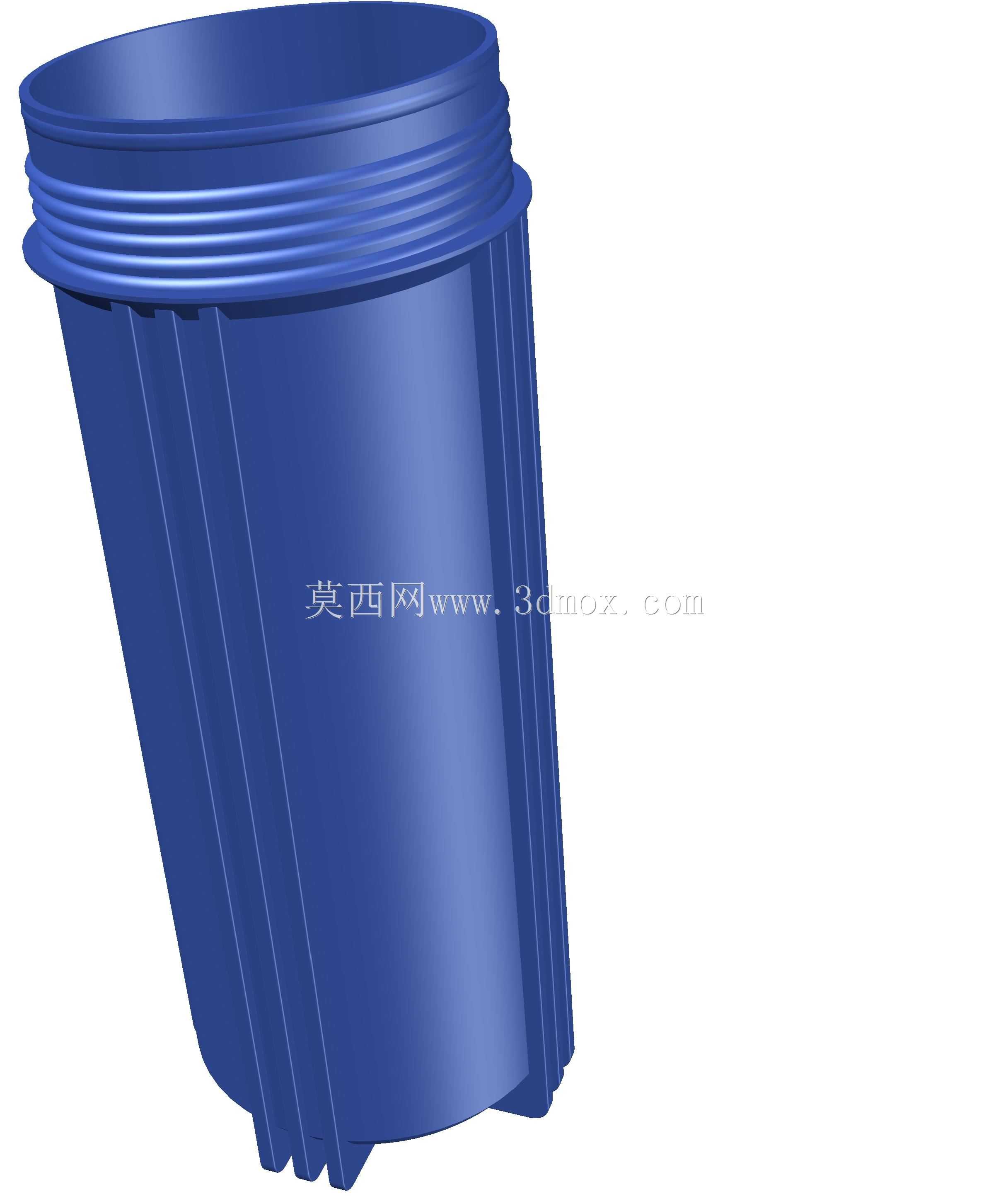

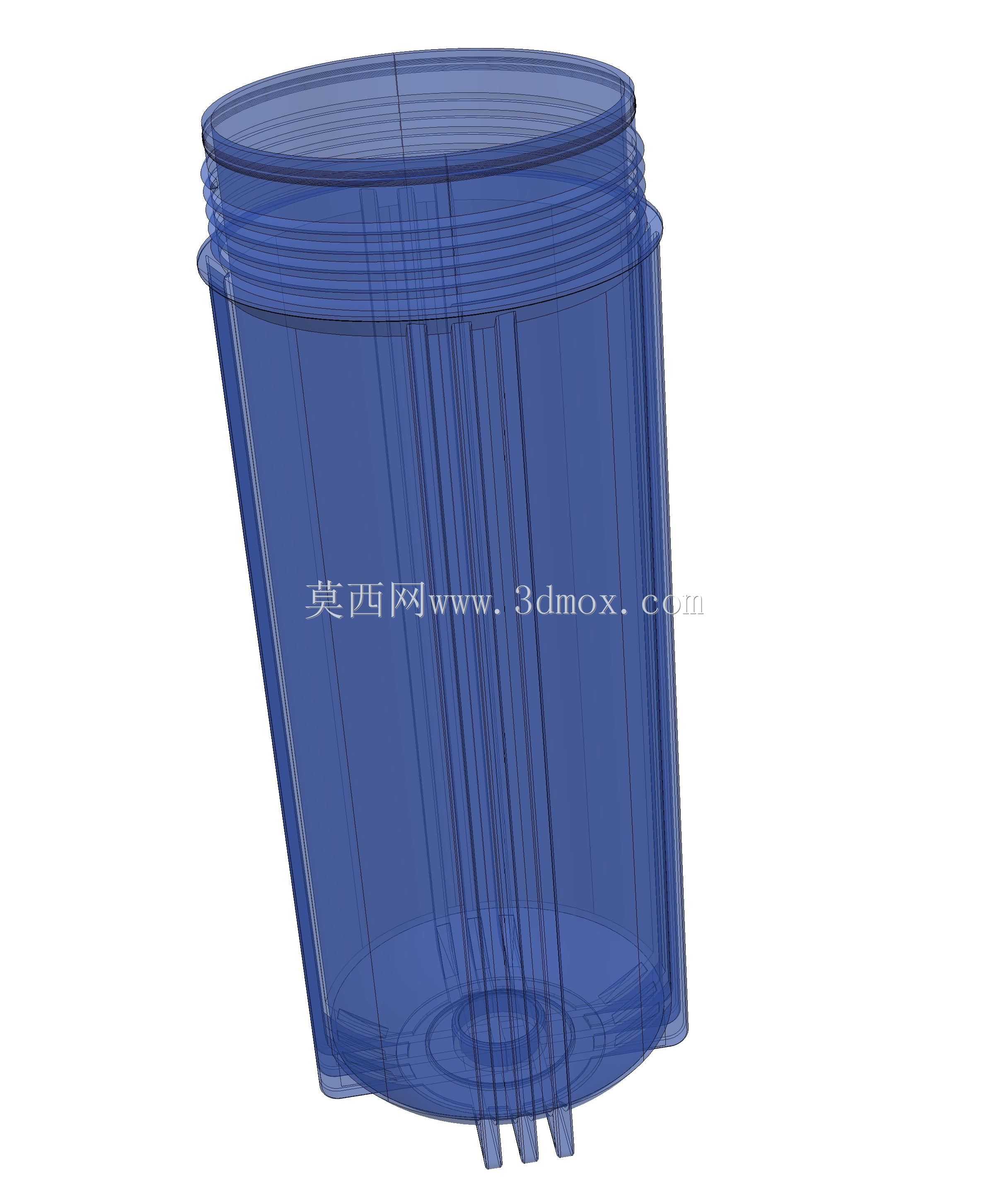

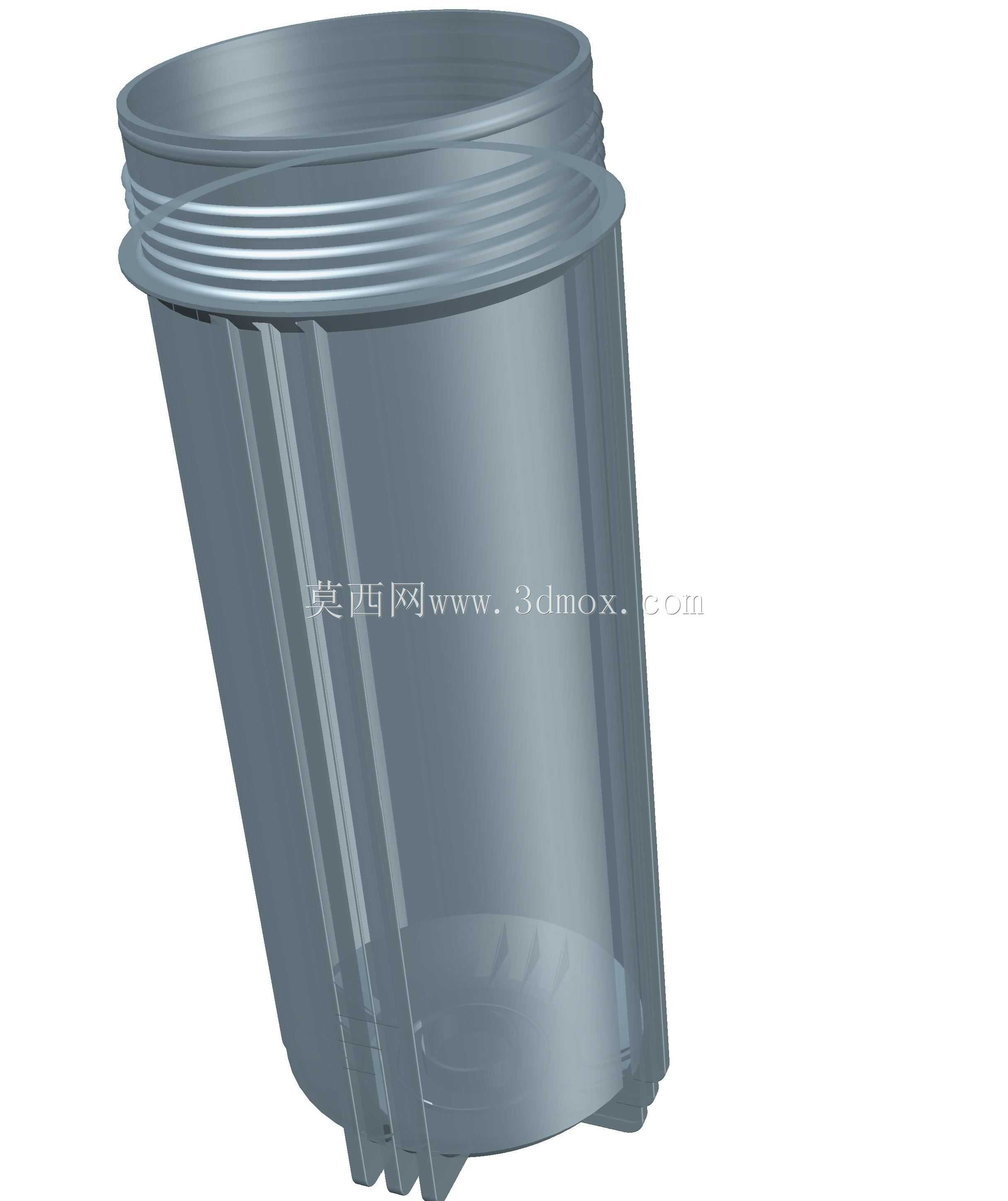

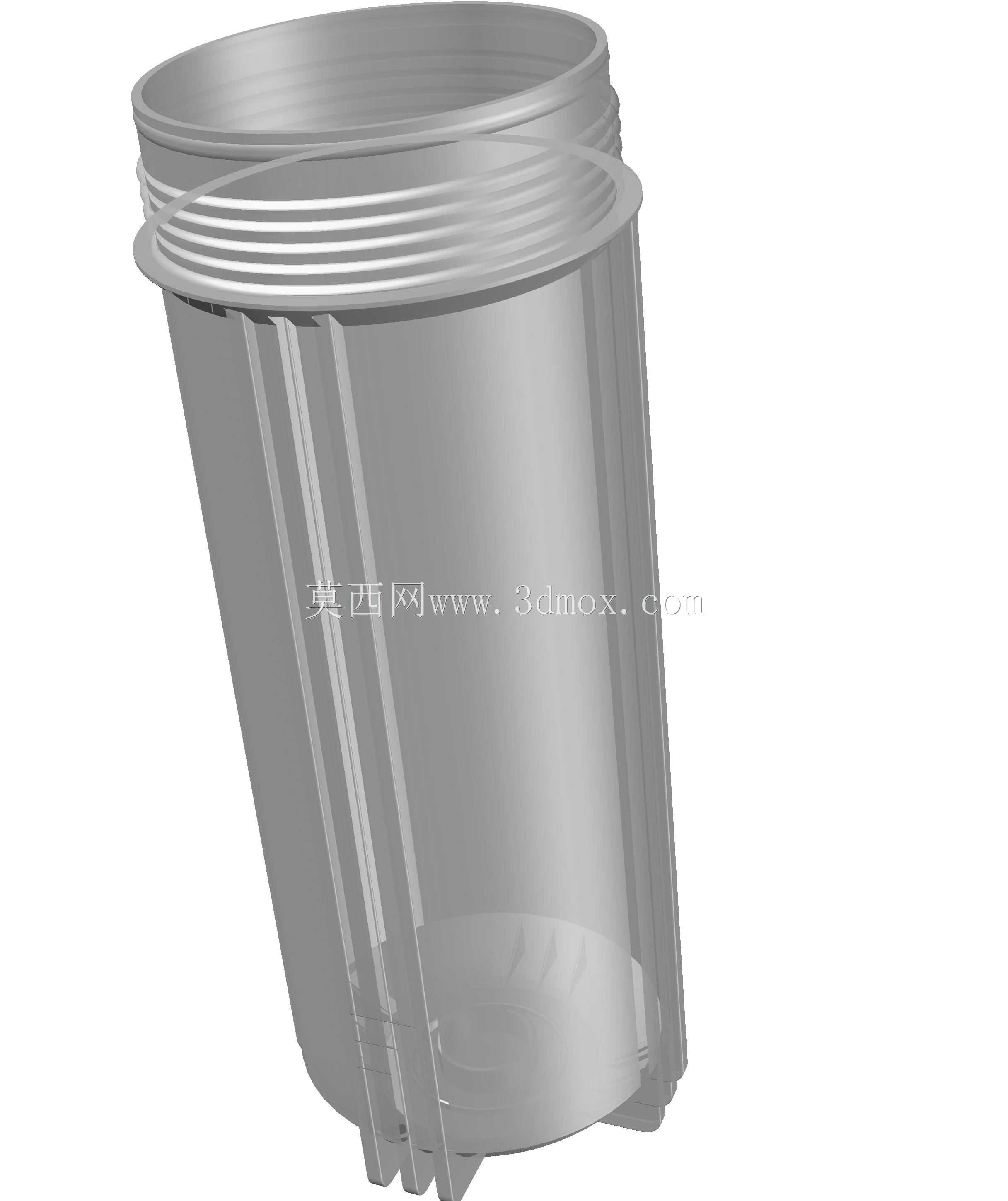

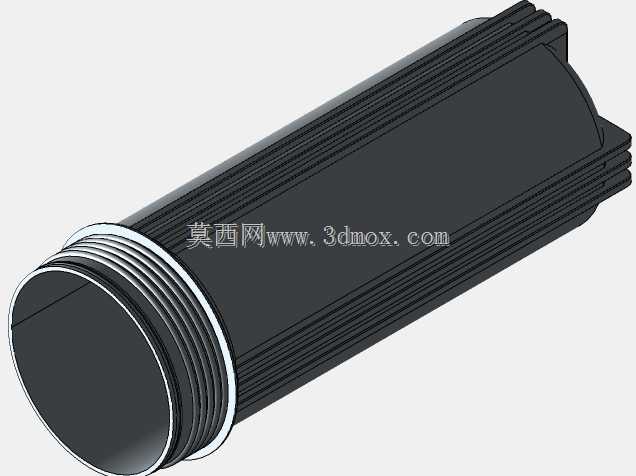

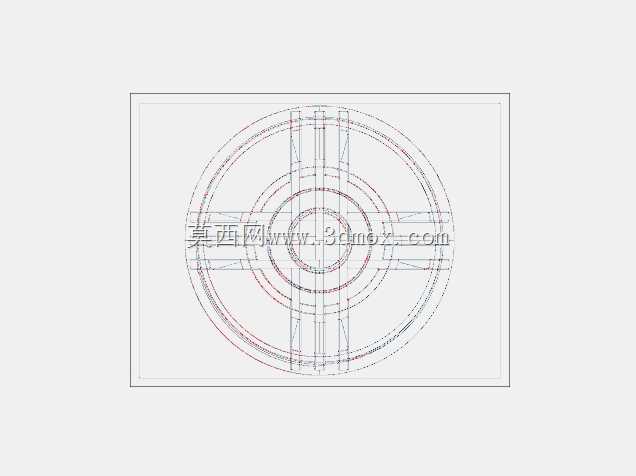

　　从功能特性上拆解，这款滤瓶采用上开口螺纹连接结构，瓶口位置的多圈梯形外螺纹是和滤瓶盖旋合的核心配合面，螺纹牙型做了圆角过渡，避免旋合时割伤配套的密封圈，螺纹的导程、牙距都是按民用净水配件的通用互换标准设计，能匹配市面上绝大多数通用型10寸、20寸滤瓶盖，不用单独开模做适配件。瓶身做了周向均匀分布的竖向加强筋，别小看这几根筋，1.0MPa水压下，光靠光滑的圆柱瓶身，侧壁的蠕变变形量会超过1.2mm，加上加强筋之后，同壁厚下变形量能控制在0.3mm以内，长期承压不会出现瓶身鼓胀导致的密封圈移位漏水。瓶底的支撑脚结构做了等高定位设计，安装到整机滤瓶卡位上的时候，能直接卡入底座的定位槽，不用额外调整垂直角度，旋合瓶盖的时候瓶身不会跟着打转，换芯操作的时候一个人就能完成拧盖、换芯、复位的全流程，不用额外找工具固定瓶身。瓶身选用半透明蓝色PP材质，一方面PP材料的耐水腐蚀、耐常见余氯氧化的性能足够，民用场景下使用寿命能达到5年以上，另一方面半透明材质能直观看到内部滤材的污染程度，用户不用拆开瓶盖就能判断是不是需要更换滤芯，蓝色的色母添加也能避免长期光照导致的内部滤材滋生藻类，比透明无色瓶的抗光照老化性能好很多。

　　说下设计思路的细节，当初做同类型滤瓶建模的时候，最先卡壳的是瓶口螺纹和密封圈槽的配合公差，最开始按普通塑料螺纹的间隙做的样件，0.8MPa静压测试24小时就出现了渗漏，后来把螺纹的配合间隙调整到0.15-0.2mm，同时在瓶口端面做了15度的导向倒角，配套的O型圈压缩量控制在25%左右，既保证旋合的时候不会因为过紧拧不动，又能保证水压波动下密封圈始终保持足够的密封比压。瓶身的脱模斜度做了1:40的比例，注塑生产的时候不会出现粘模、拉花的问题，内壁的光滑度能达到Ra1.6，不会出现水流死角导致的杂质淤积、长期使用发臭的问题。瓶底的圆弧过渡做了R5的圆角，避免应力集中，之前做过跌落测试，直角过渡的滤瓶从1米高度自由跌落至水泥地面，底部开裂概率超过60%，改成大圆角过渡之后，同测试条件下开裂率降到了2%以下，完全满足运输、安装过程中的抗冲击要求。

　　再讲安装边界和尺寸配合，这款常规10寸规格的滤瓶，整体高度大概310mm，瓶身最大外径120mm，瓶口螺纹的大径是105mm，安装的时候要注意，瓶身和周边的管路、机身侧板要留出至少30mm的操作空间，不然换芯拧盖的时候手伸不进去，底部支撑脚的定位圆直径是110mm，设计整机安装卡位的时候，定位槽的深度要做到8mm以上，才能保证承压的时候瓶身不会被水压顶得移位。进水口和出水口的中心距是按通用滤瓶的68mm标准做的，和市面上通用的滤瓶盖板、挂板的孔位完全匹配，不用重新打孔调整。另外要注意，滤瓶的最大承压是1.2MPa，适用的水温范围是4-52摄氏度，不能接入高温热水管路，不然PP材料受热软化会出现爆瓶风险，建模的时候这些参数都要在工程图里明确标注，避免后续生产、选型的时候出错。

　　实际做三维建模的时候，这类滤瓶的曲面不算复杂，但细节处的参数容不得半点马虎，比如加强筋的厚度不能超过瓶身壁厚的三分之二，不然注塑的时候会出现表面缩痕，影响外观和结构强度；螺纹的起止端要做退刀槽结构，不然旋合的时候会出现卡滞，用户拧到最后半圈拧不动，以为是到位了实际上密封圈还没压紧，通水就会漏水。很多刚入行的结构工程师做滤瓶建模的时候，容易忽略瓶身和滤材的配合间隙，把瓶体内径做得和滤材外径一样大，实际装配的时候滤材塞不进去，或者塞进去之后没有旁流间隙，水透过滤材的阻力太大，导致整机水流量达不到设计要求，正常来说滤材和瓶内壁之间要留出1.5-2mm的环形流道，保证进水能均匀分布在滤材的整个端面，不会出现偏流导致的滤材局部提前失效。
