家用净水系统RO隔膜增压泵结构设计

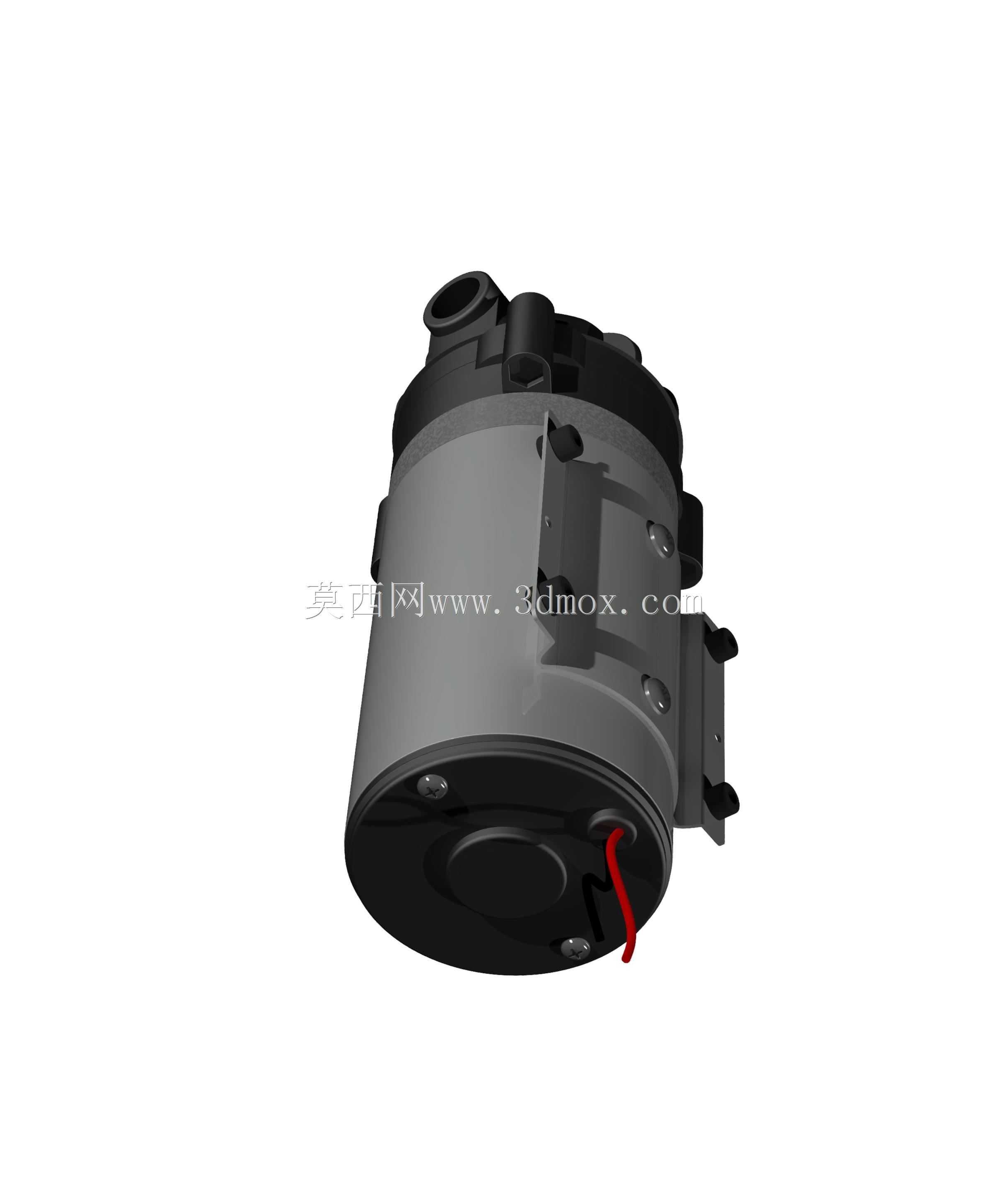

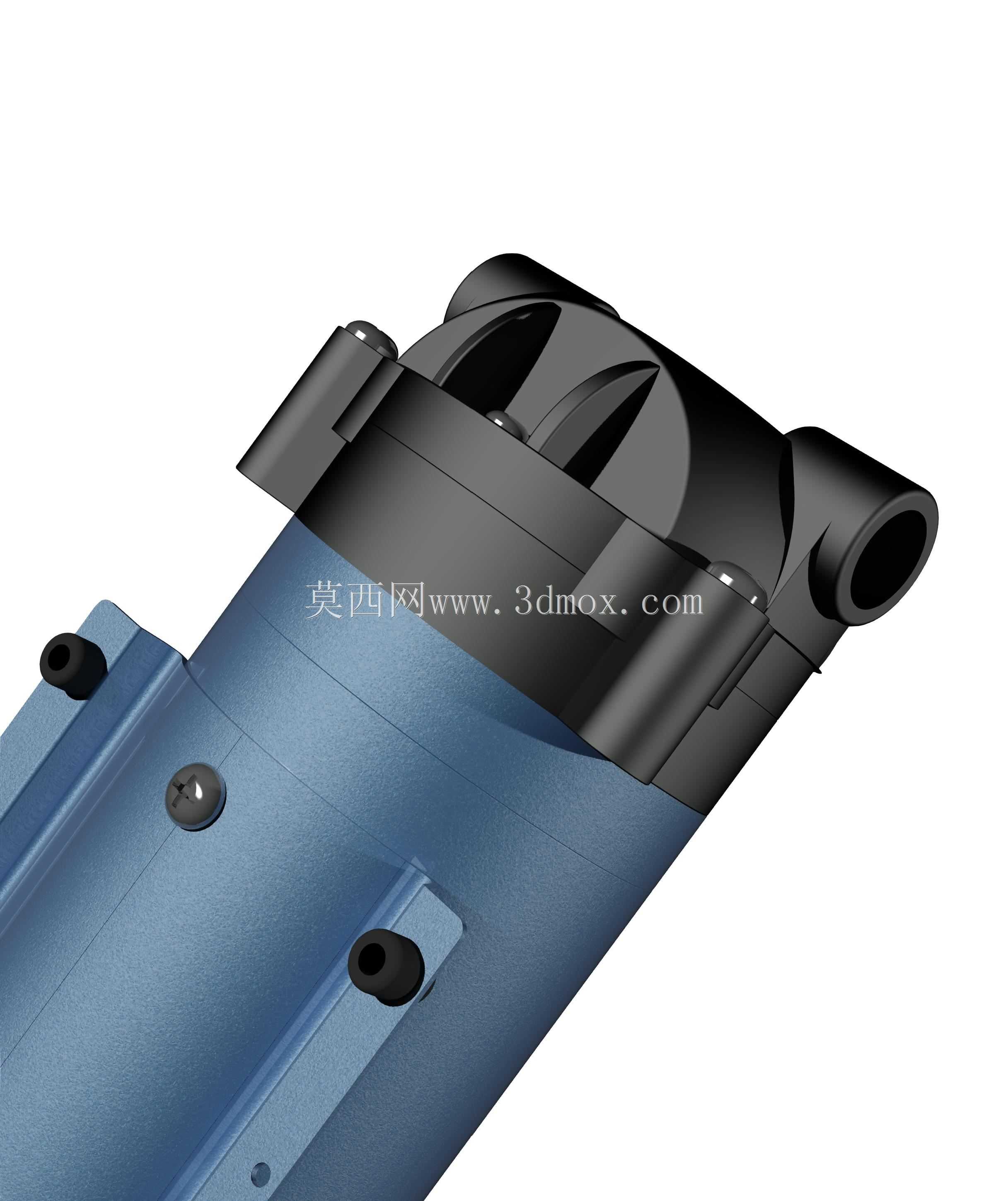

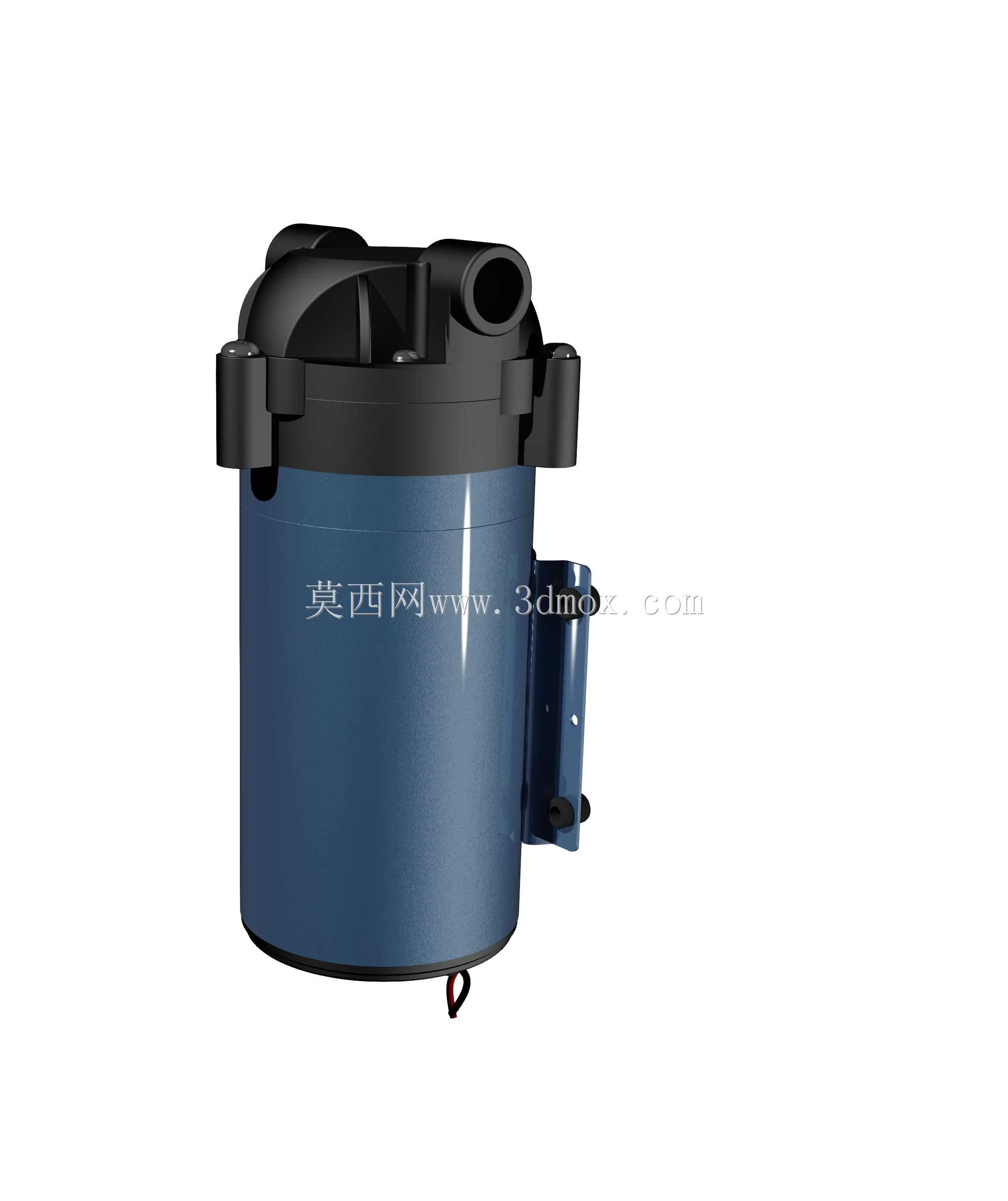

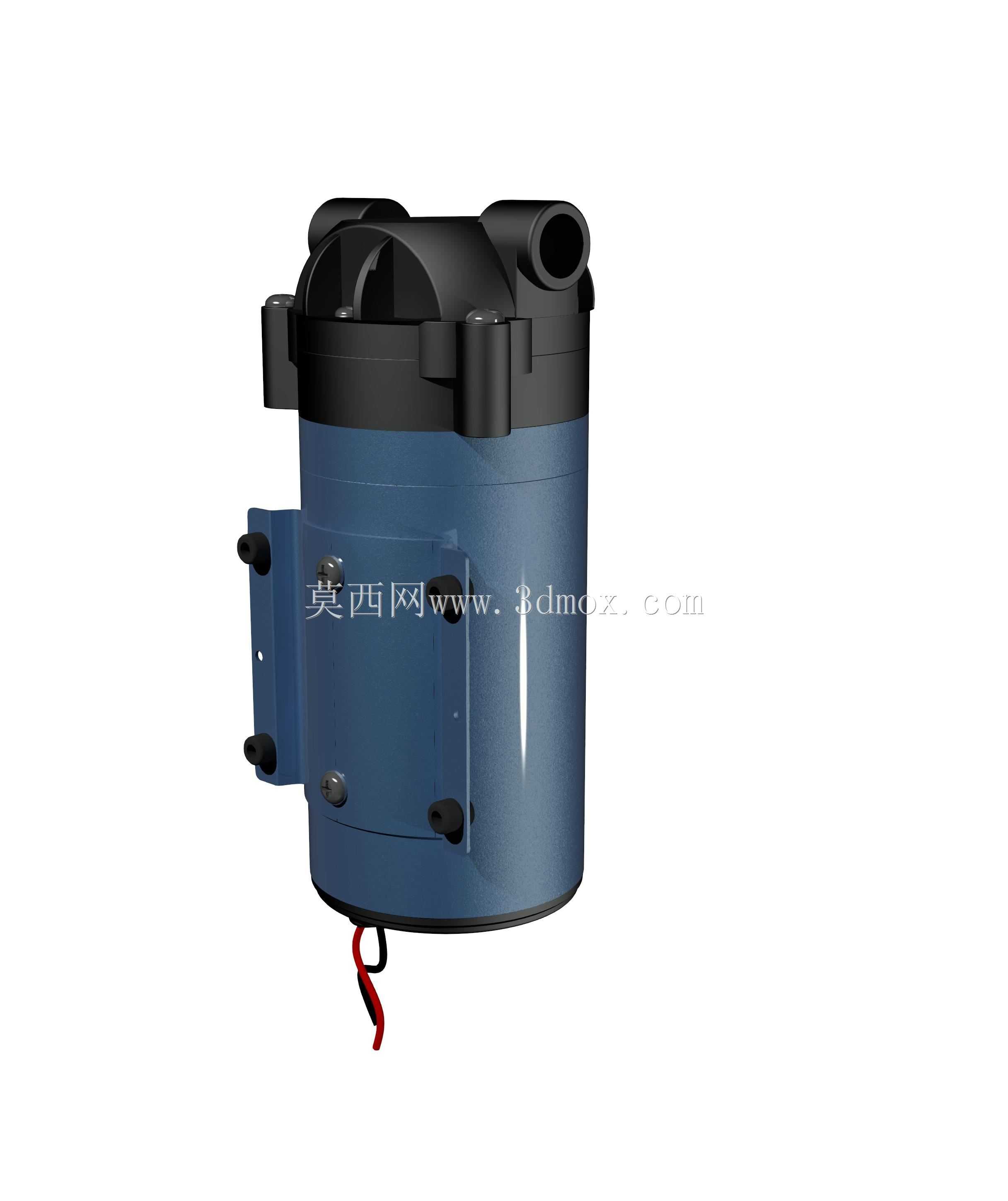

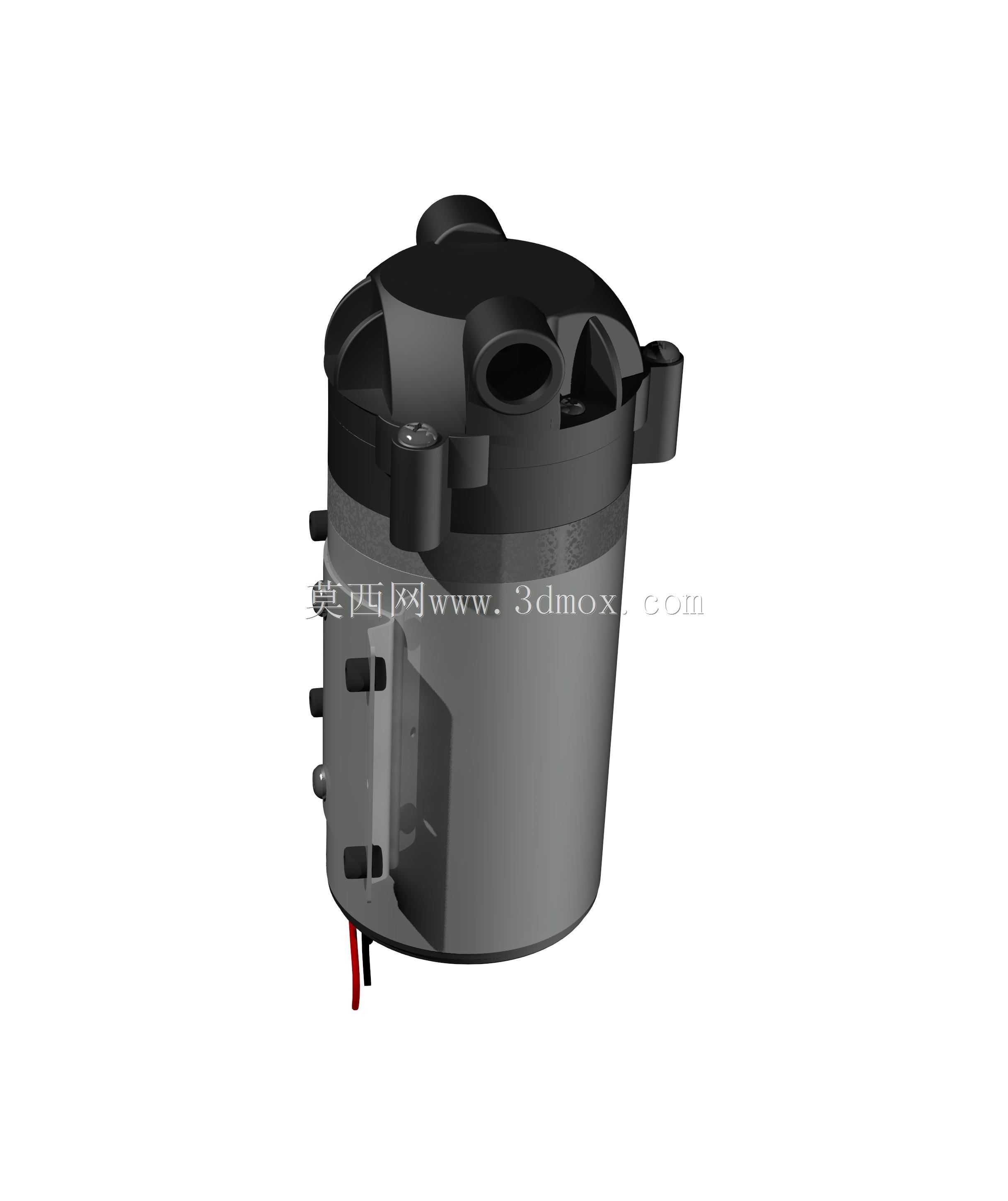

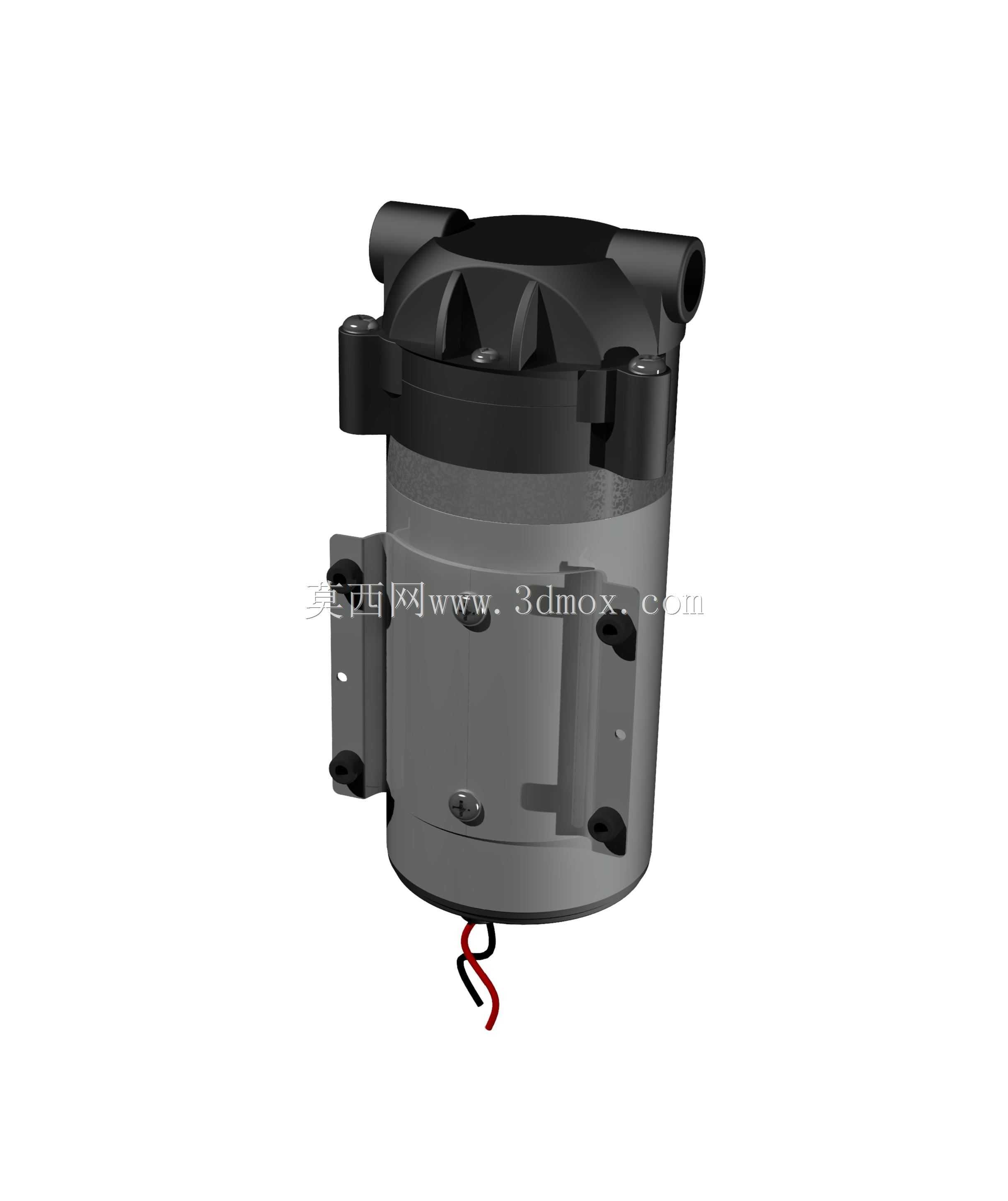

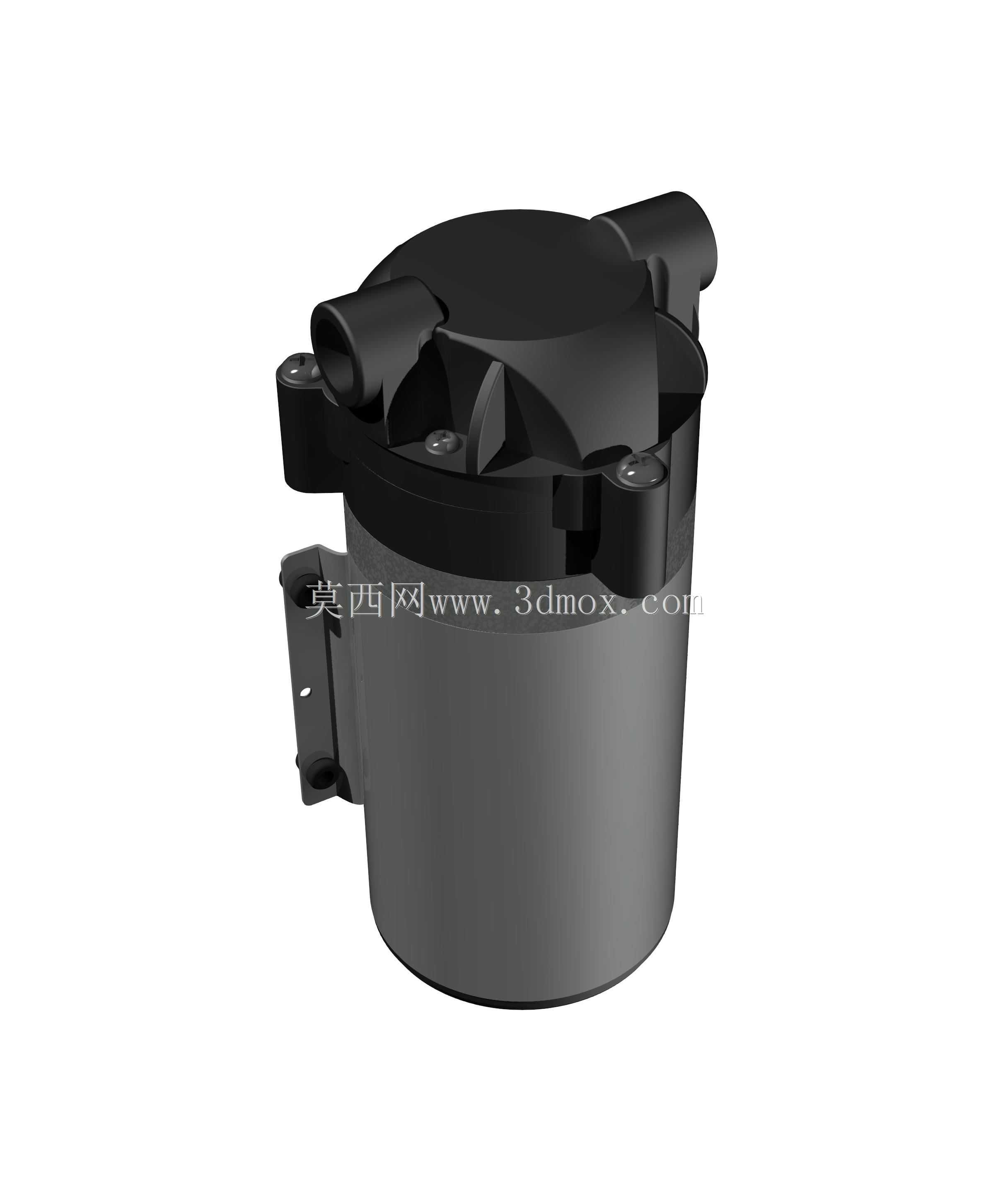

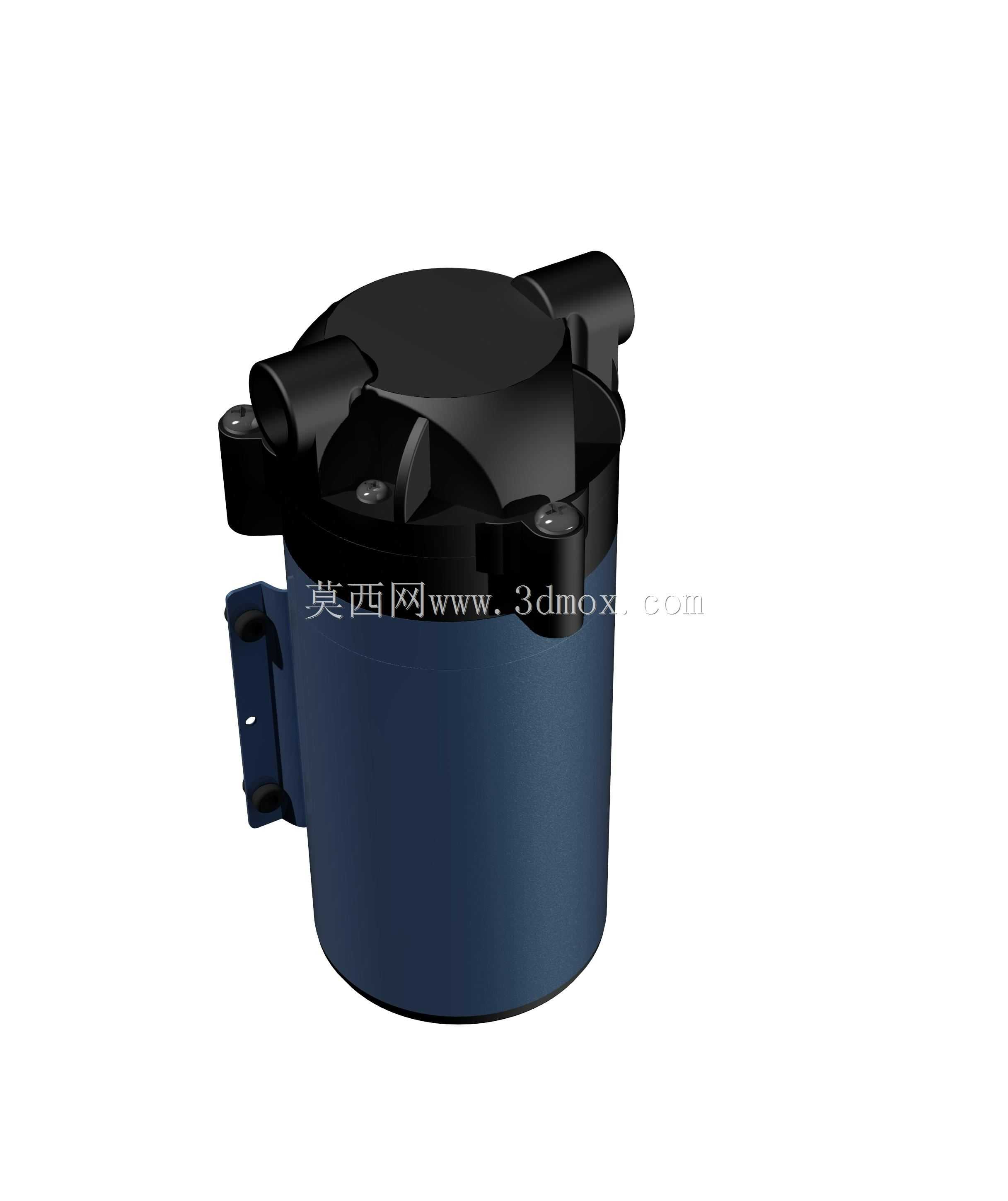

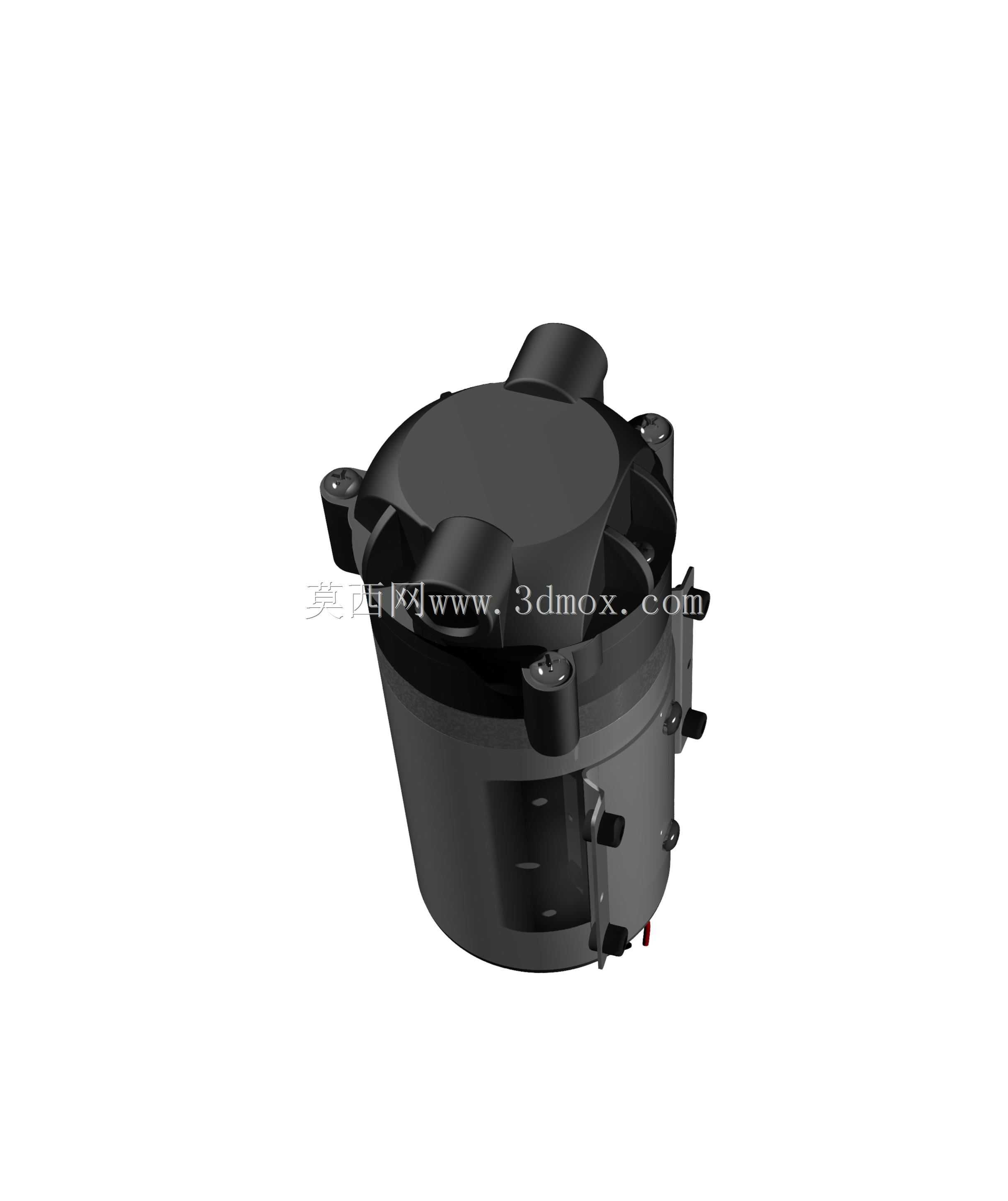

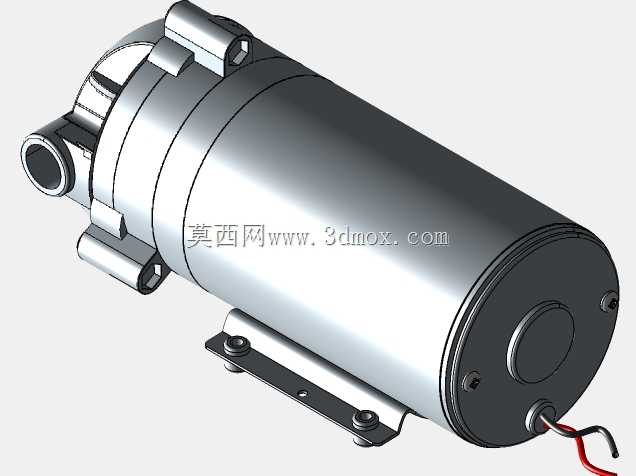

　　这款隔膜增压泵主要面向家用反渗透净水设备的配套设计，核心作用是为RO膜过滤单元提供稳定的工作压力，解决市政管网进水压力不足时，纯水产出效率低、废水比例失衡的问题，也可适配小型商用净水终端、实验室纯水制备装置的低压供水场景。从结构设计逻辑来看，泵头与驱动电机采用同轴集成式布局，上部黑色端盖集成了进出水接口，接口采用标准快插适配尺寸，可兼容常规6mm净水PE管路，无需额外转接接头就能完成管路装配，端盖内部设置了对称分布的单向阀组，依靠隔膜往复形变产生的压差控制阀片启闭，避免停机后管路内水体倒流造成的压力卸荷。泵体中段的蓝色壳体为电机防护外壳，侧壁预留了两个带安装孔的固定支耳，支耳平面与泵体轴线平行，

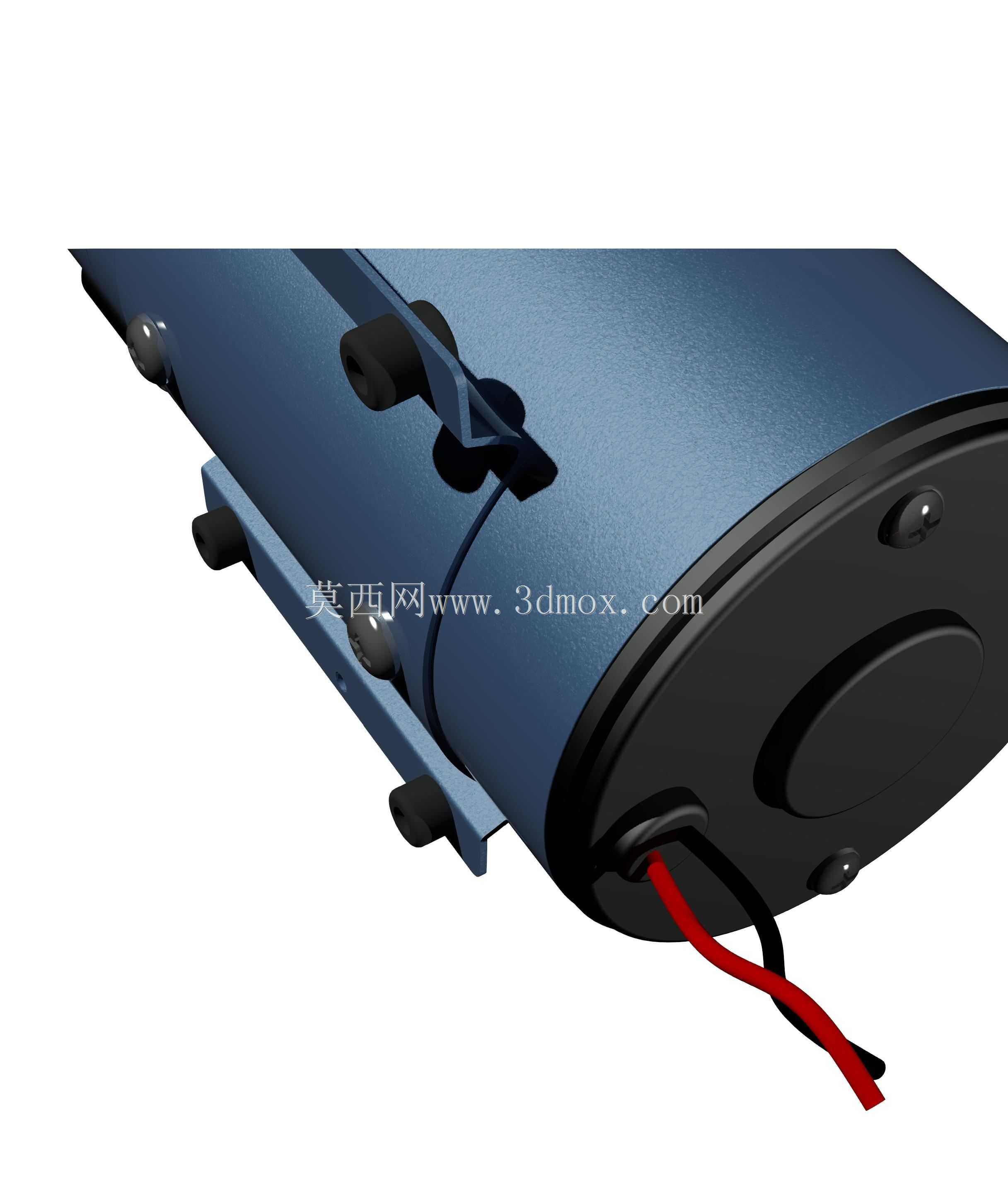

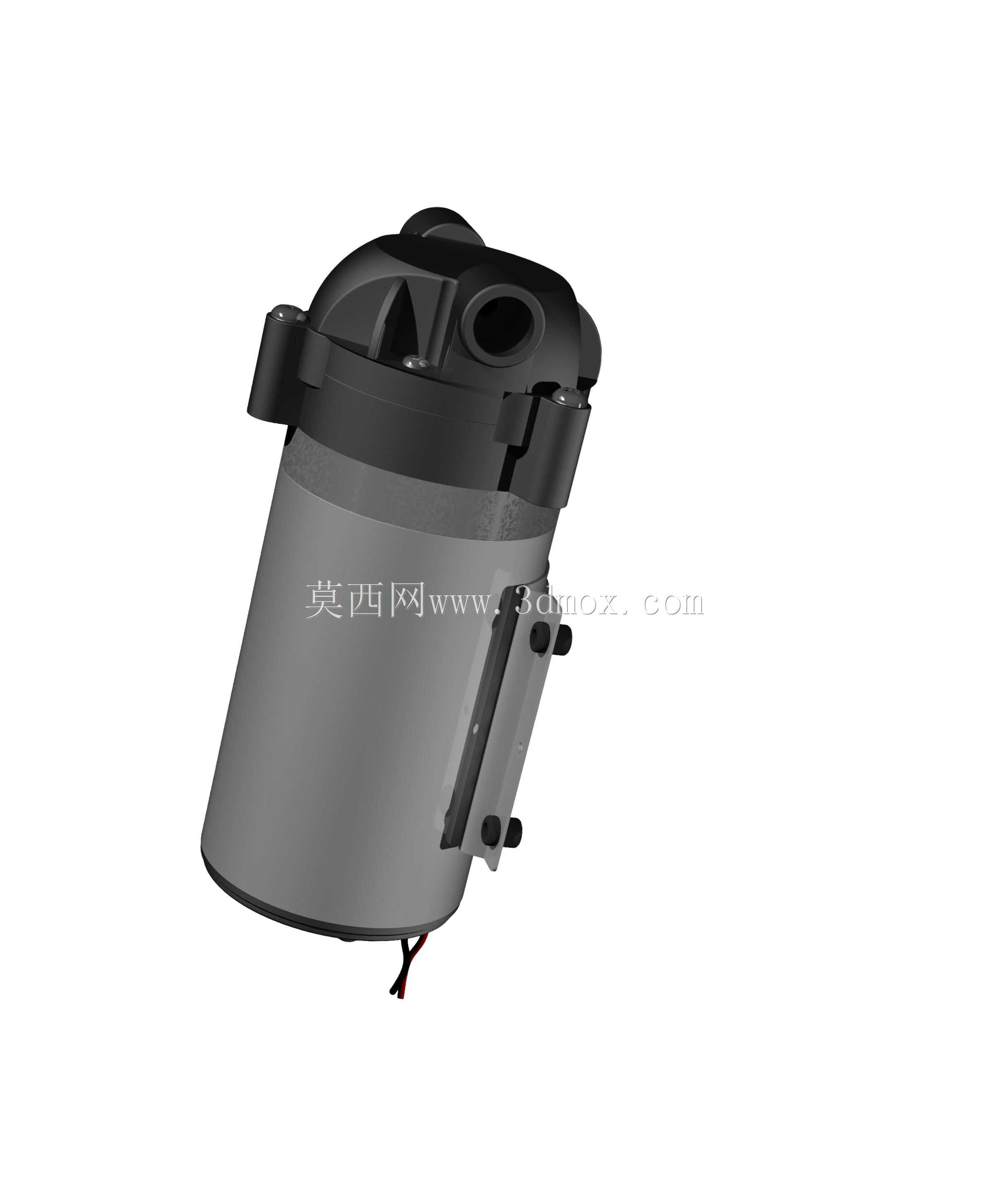

　　安装时可通过M4自攻螺丝将泵体固定在净水设备的内部安装板上，支耳与壳体之间做了加厚过渡处理，能降低泵体运行时的振动传递，减少整机运行的共振噪音。下部的驱动单元采用直流供电设计，出线端做了密封防护处理，红黑引线对应正负极接线，可直接适配净水设备内置的直流供电模块，无需额外配置驱动电路。设计过程中重点考虑了隔膜的往复行程与泵腔容积的匹配关系，通过控制隔膜的形变量平衡输出压力与运行噪音，常规工作状态下输出压力可稳定维持在0.5-0.7MPa区间，刚好匹配RO膜的最佳工作压力范围，避免压力过高造成膜片击穿、压力过低导致过滤效率不足的问题。进出水接口的位置做了偏心布局，可减少管路弯折的空间占用，安装时泵体轴线建议保持水平状态，

　　避免倾斜放置造成隔膜单侧受力不均，缩短易损件使用寿命。壳体表面的固定卡扣采用一体化注塑成型，无需额外螺丝就能完成端盖与壳体的装配，后期维护更换隔膜组件时，只需撬开卡扣即可拆分泵头与驱动段，降低售后维护的操作难度。从安装边界来看，泵体整体径向最大尺寸约100mm，轴向总高度约150mm，固定支耳的安装孔中心距为65mm，设计净水设备内部结构时，需要在泵体周边预留至少20mm的散热空间，同时避开电控板等对振动敏感的元器件，进出水管路连接时需预留15mm的插拔操作空间，方便后期维护时拆装管路。这款泵的结构设计充分考虑了家用净水设备的装配需求，所有外露棱角都做了圆弧过渡处理，避免装配过程中划伤操作人员或刺破PE水管，壳体材质选用耐水腐蚀的工程塑料，可长期在潮湿的设备内部环境下工作，不会出现锈蚀掉渣污染水体的问题。
