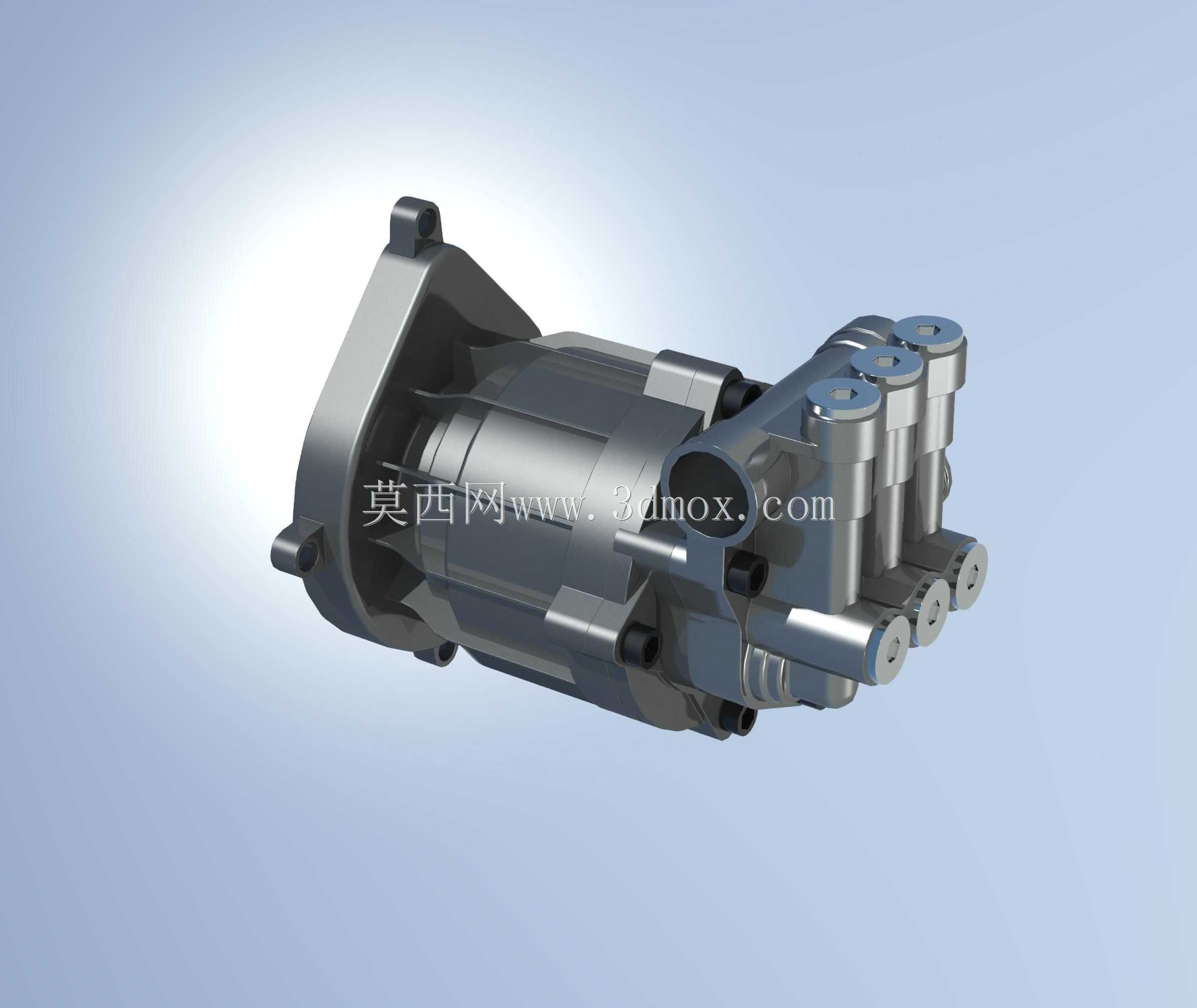

三缸斜盘式高压清洗柱塞泵结构设计

　　这款三缸结构的压力清洗泵，是商用及民用高压清洗设备的核心动力执行部件，日常在物业保洁、车辆清洗、工业设备表面除污、建筑外墙冲洗、畜牧场消杀作业场景中都能见到这类结构的应用，相比单缸、双缸泵体，三缸错相位布置的结构能大幅降低输出流体的压力脉动，让高压出水更稳定，减少管路因为压力交变产生的振动疲劳，同时能在相同电机功率下获得更平顺的负载输出，降低驱动端的冲击损耗。

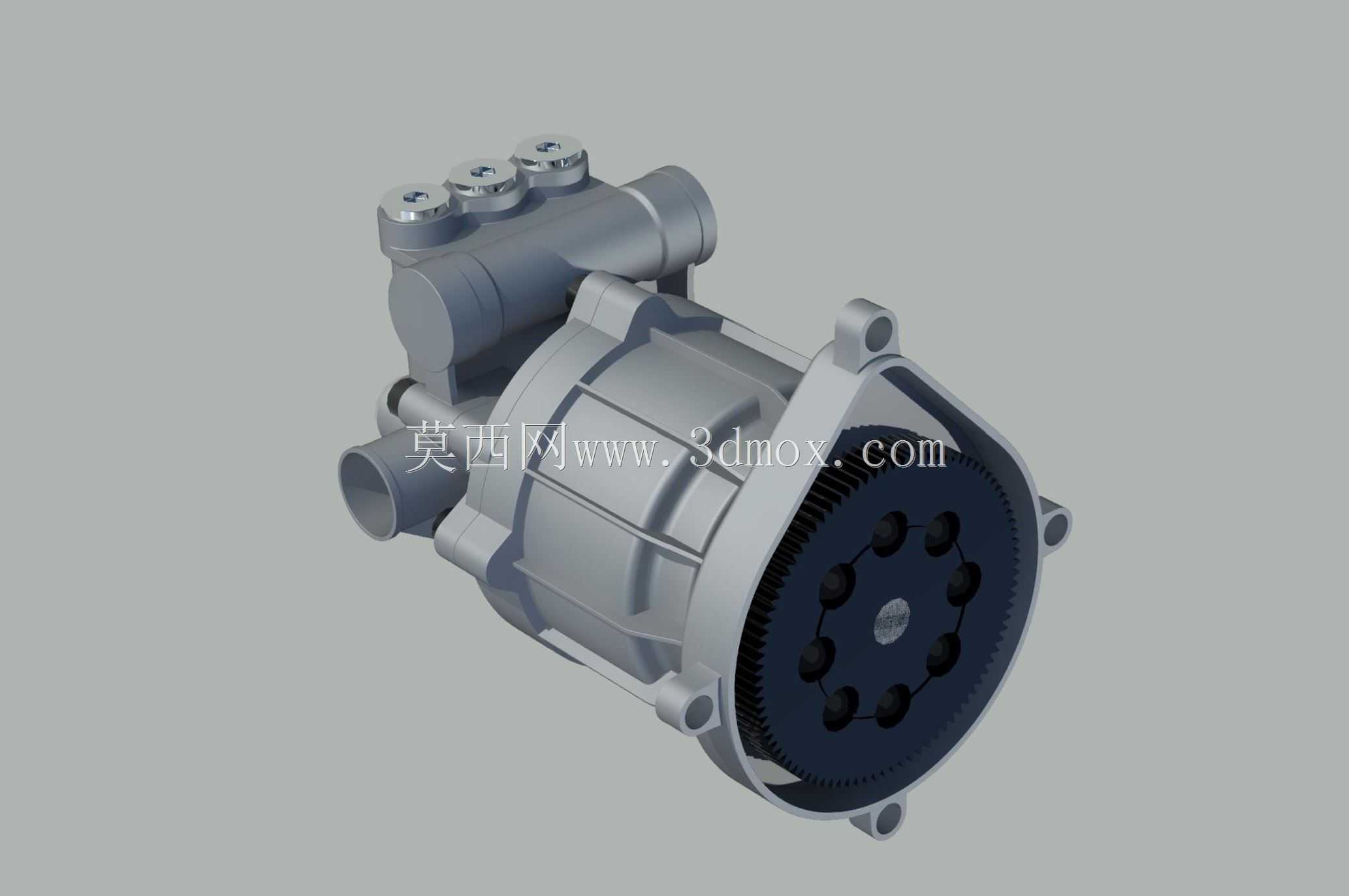

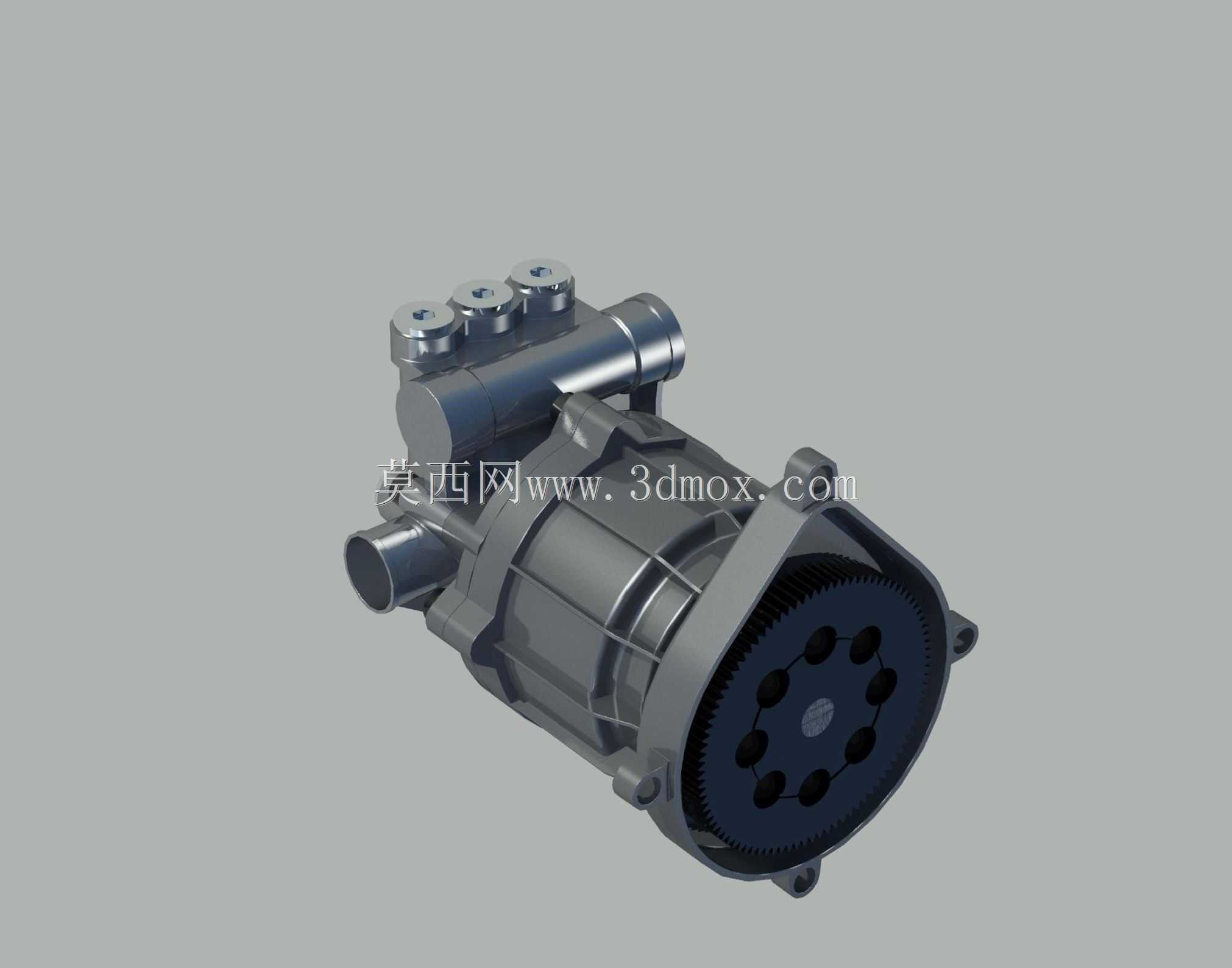

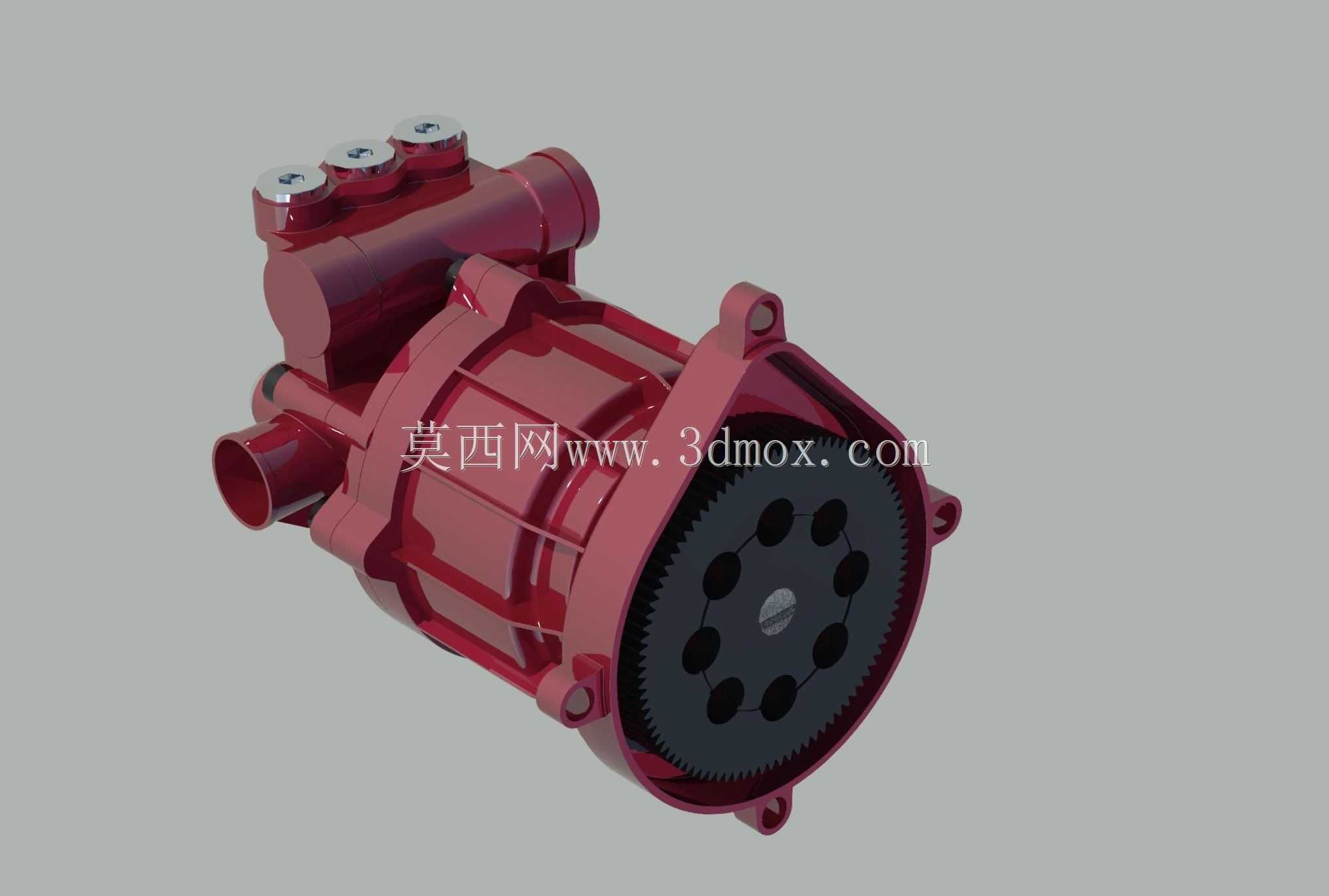

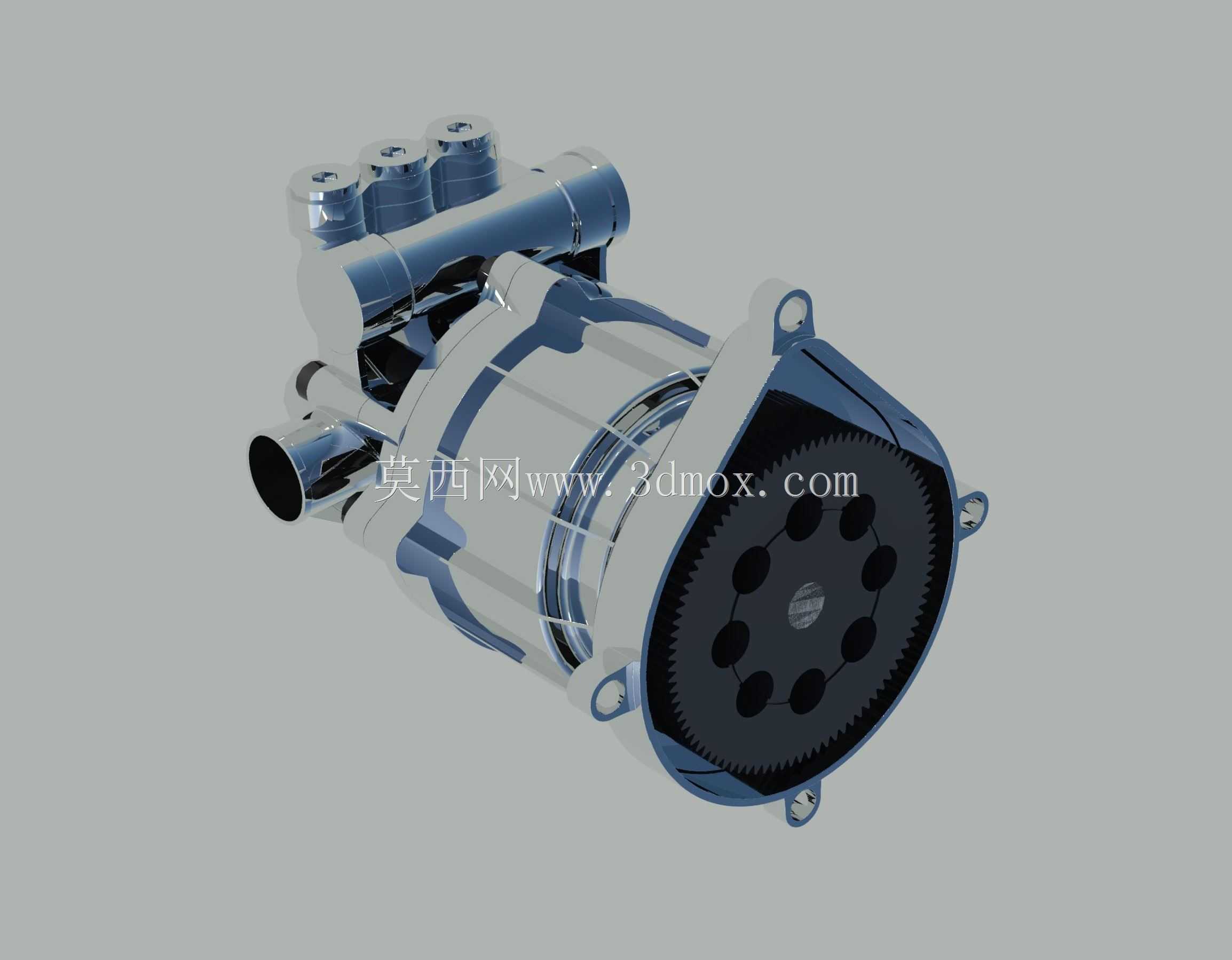

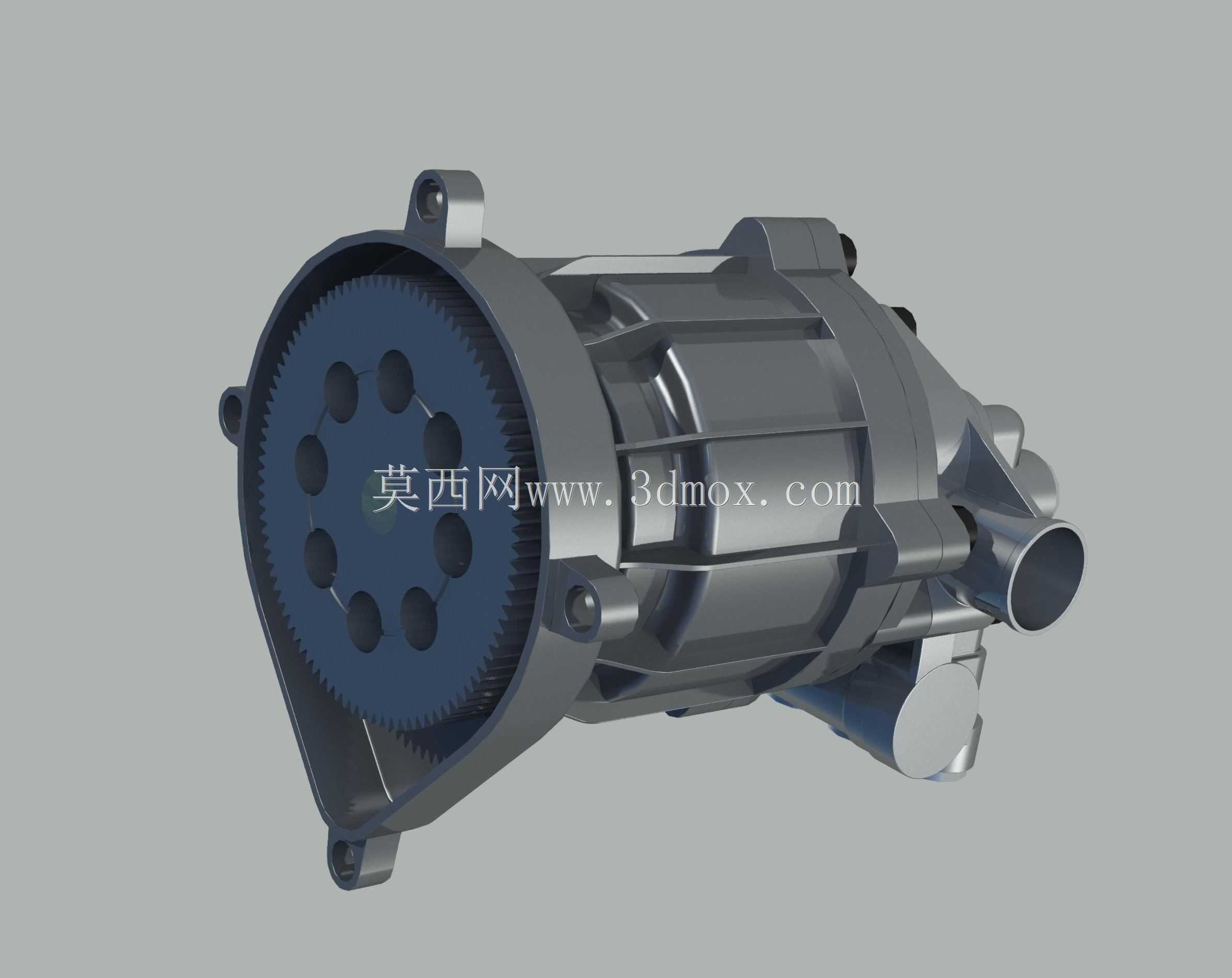

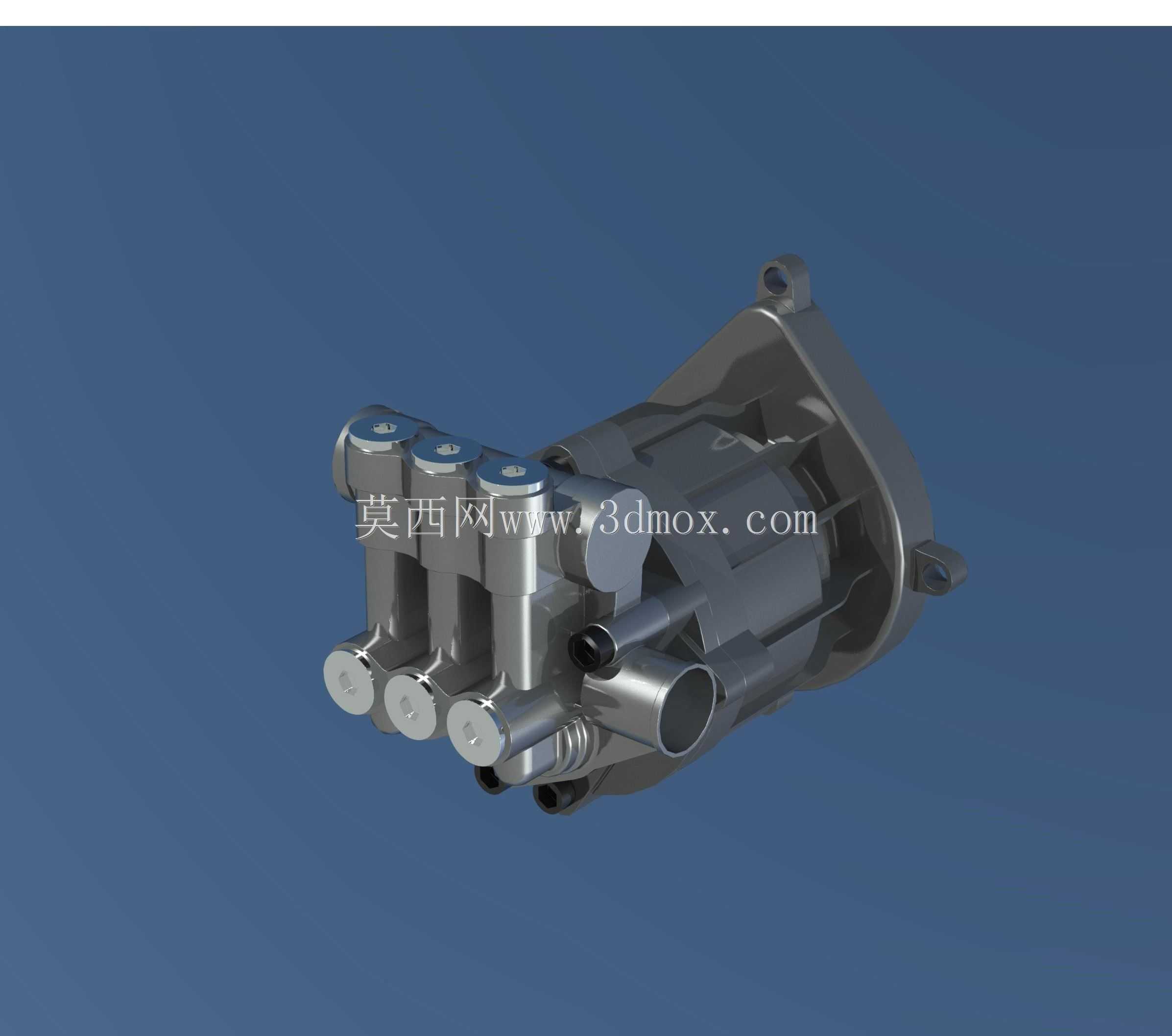

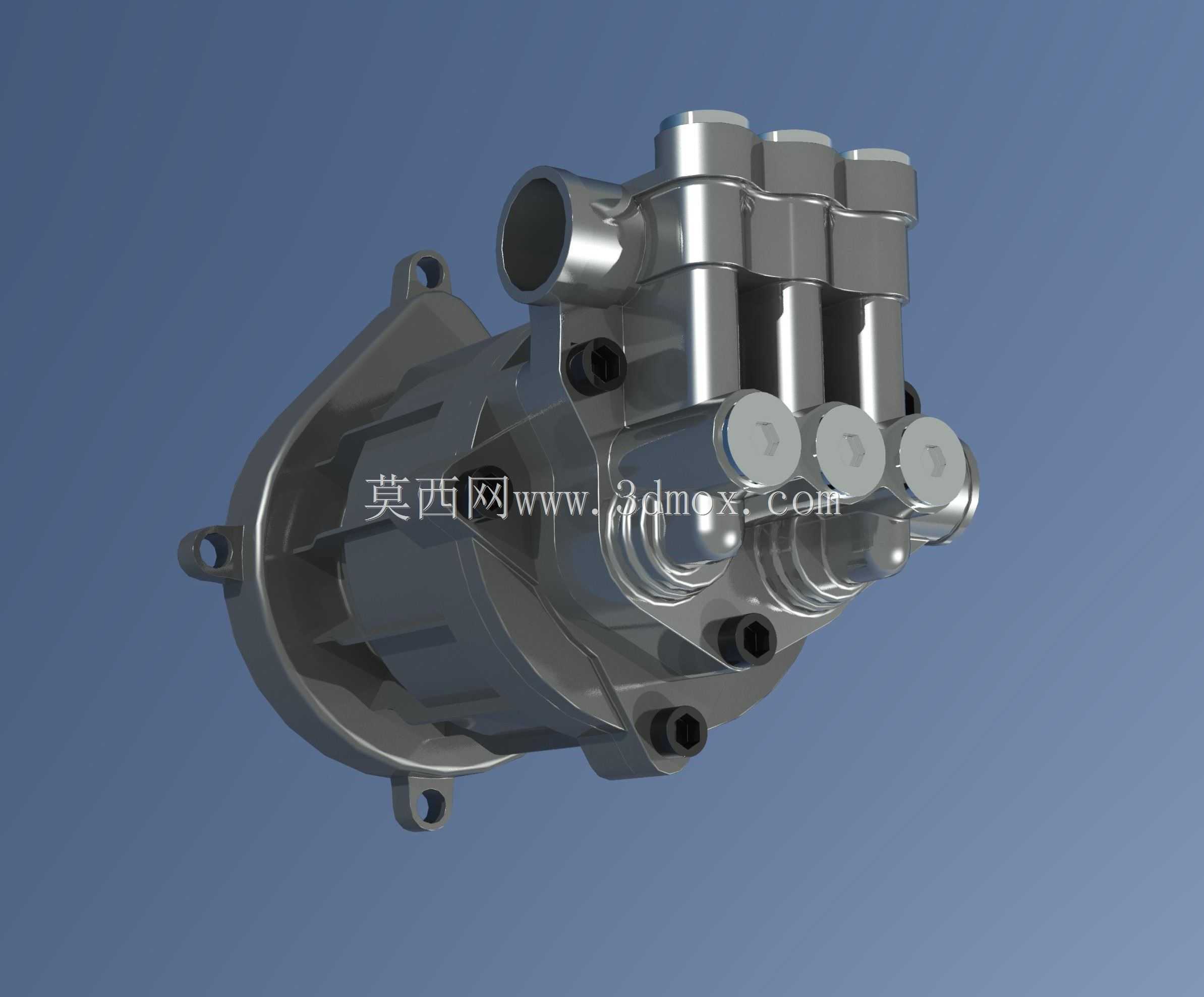

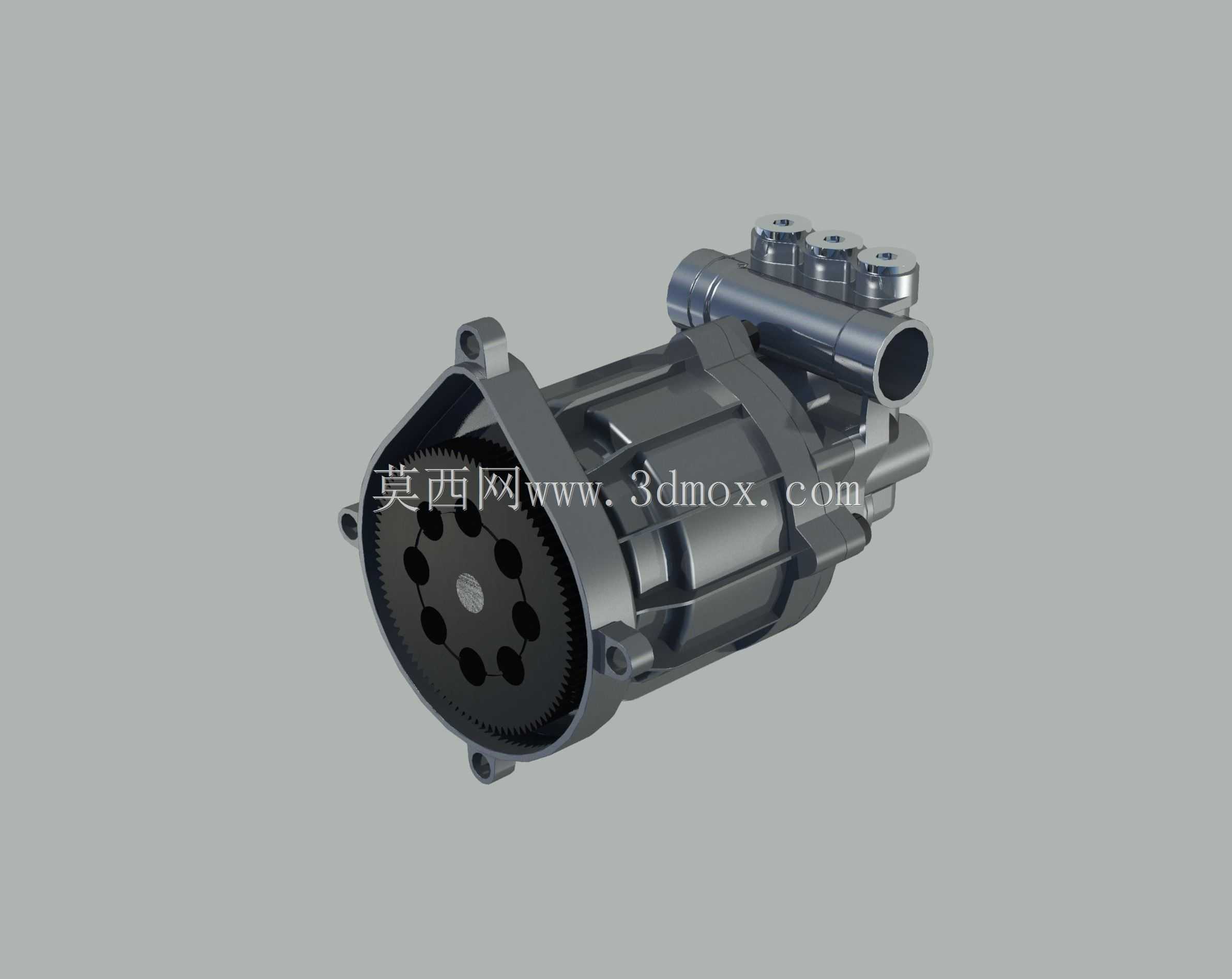

　　从结构设计逻辑来看，这款泵采用集成式铸铝壳体作为主体承载结构，输入端集成了大模数传动齿轮，可直接匹配驱动电机的输出小齿轮做减速传动，不需要额外加装独立减速箱，能有效压缩整机的轴向安装尺寸，让泵体和驱动电机可以紧凑组装为一体，减少整机的占用空间。泵体内部的三个柱塞沿圆周方向呈120度夹角均匀布置，斜盘旋转时依次推动三个柱塞做往复运动，配合进水阀、出水阀的单向启闭动作，完成低压吸水、高压压水的连续工作循环，这种结构的容积效率能稳定保持在较高区间，在额定转速下可以输出稳定的高压水流，适配不同孔径的高压喷嘴完成不同压力等级的清洗作业。

　　在安装边界设计上，泵体壳体上预留了多个带安装衬套的固定耳座，耳座的安装孔位做了同轴度公差约束，装配时可以直接通过螺栓将泵体固定在清洗机的机架安装面上，不需要额外做定位调整；输入端的齿轮啮合中心距按照标准模数做了公差匹配，装配时只要保证驱动电机的安装面定位精度，就能获得合理的齿轮啮合侧隙，避免出现打齿、传动噪音过大的问题。泵体的进水口、出水口都采用了快插式接口结构，接口的密封槽尺寸按照标准高压密封圈规格设计，装配时不需要额外加工密封结构，直接装入标准密封圈即可实现高压密封，减少现场装配的加工工作量。

　　从功能特性来看，这款泵的壳体流道做了圆弧过渡处理，避免流道内出现直角死区造成的压力损失，同时能减少水流中的杂质在流道内沉积卡滞单向阀的风险；柱塞位置的密封组件采用叠层密封结构，高压侧用硬质耐磨密封件承受高压水的挤压，低压侧用防尘密封件阻挡外界的泥沙、灰尘进入柱塞腔，延长密封件的使用寿命，日常维护时只需要拆开端盖即可更换密封组件，不需要将整个泵体从设备上拆解下来，降低后期维护的工作量。泵体上还集成了溢流阀的安装接口，当输出管路压力超过额定阈值时，溢流阀会自动开启泄压，避免压力持续升高造成管路爆裂、泵体过载损坏的问题，提升设备使用的安全性。

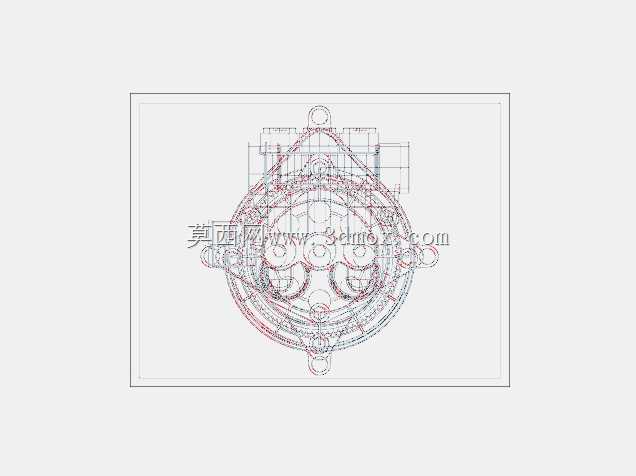

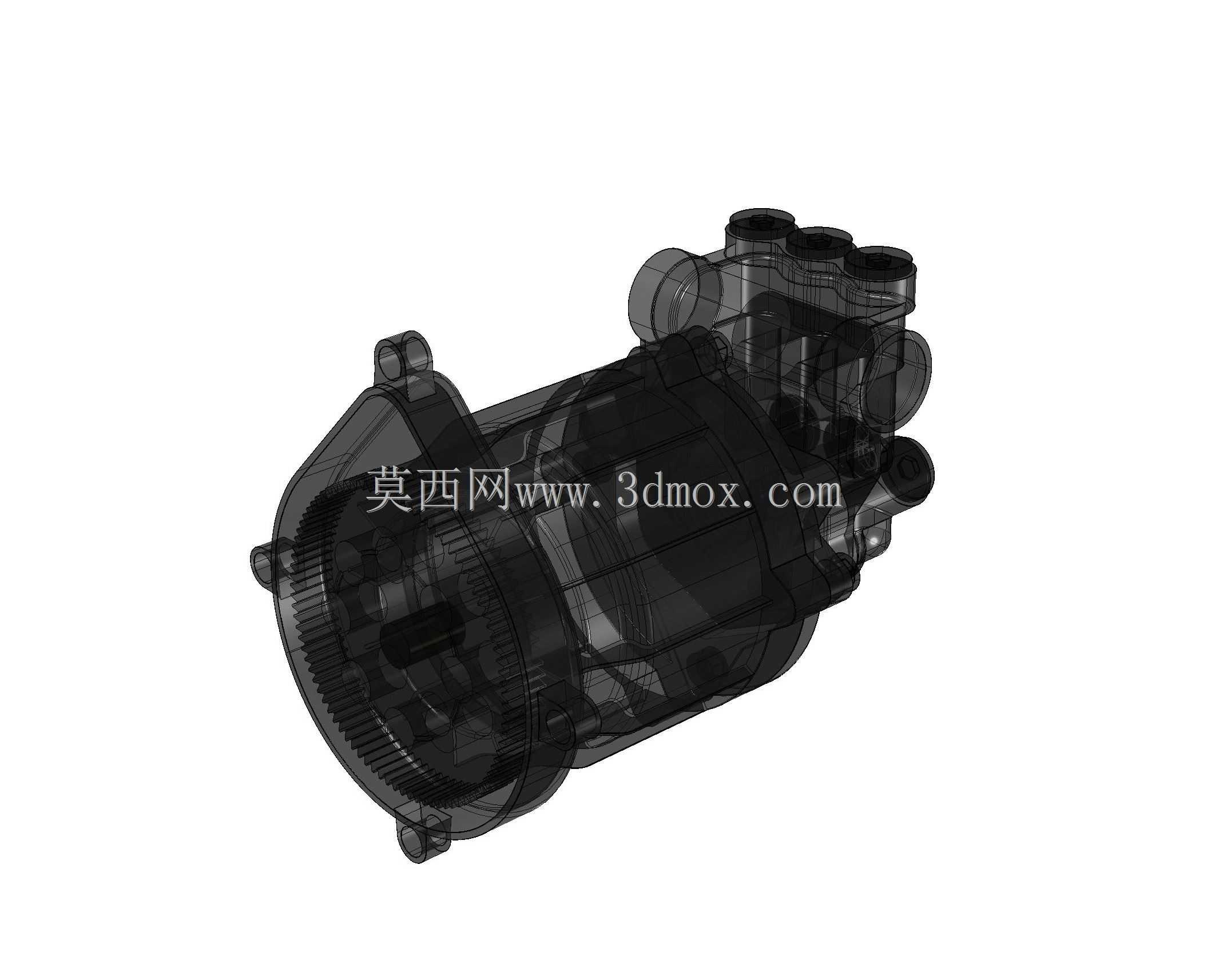

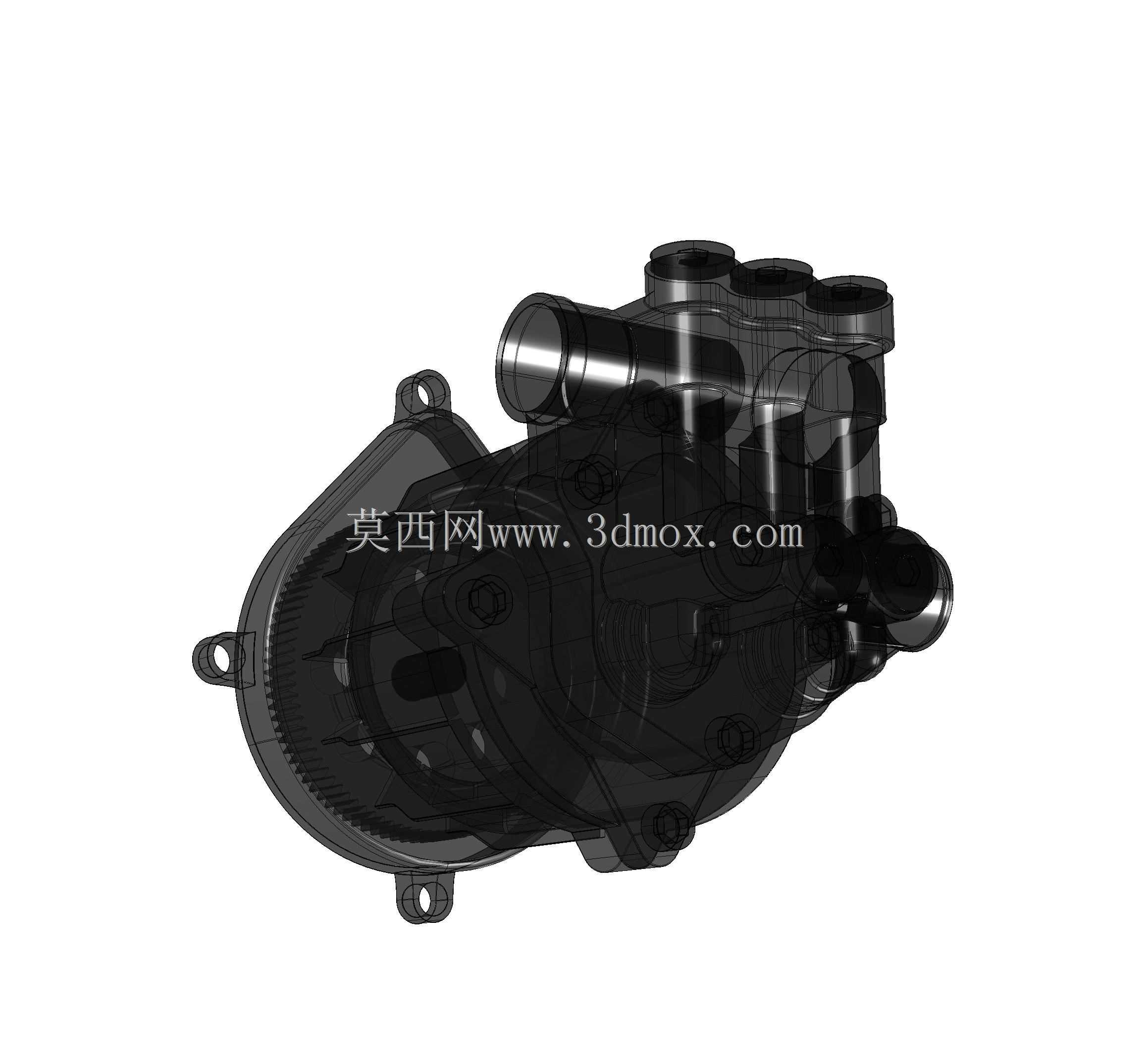

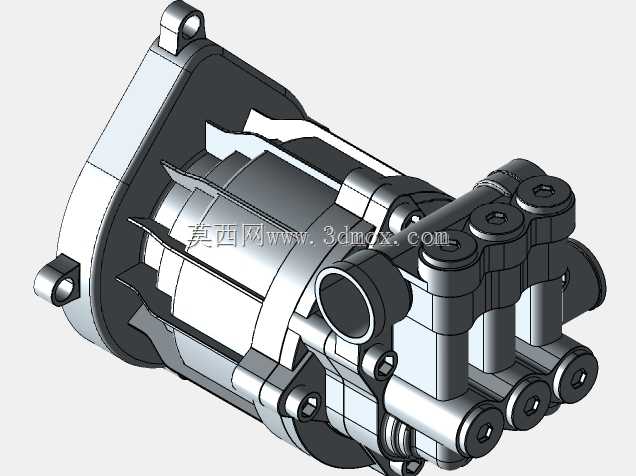

　　在建模细节处理上，这款三维模型完整还原了泵体的所有装配关系，从输入端的齿轮齿形参数、壳体的加强筋布置，到柱塞腔的位置尺寸、安装耳座的孔位坐标，都按照实际加工装配的尺寸做了还原，结构设计人员可以直接参考这个模型完成清洗机的整机布局设计，核对泵体和周边电机、机架、管路的安装间隙，避免出现装配干涉问题；做流体仿真分析的人员也可以提取模型内部的流道结构，完成不同转速、不同出水压力下的流场仿真，优化流道结构降低压力损失。需要注意的是，这类三缸高压泵在安装时要保证驱动轴和泵体输入齿轮的平行度公差，否则会造成齿轮偏磨，缩短传动部件的使用寿命，同时泵体的固定螺栓要按照规定扭矩拧紧，避免工作时的振动造成螺栓松动，影响泵体的定位精度。
