RO净水设备滤水器系统承载框架结构

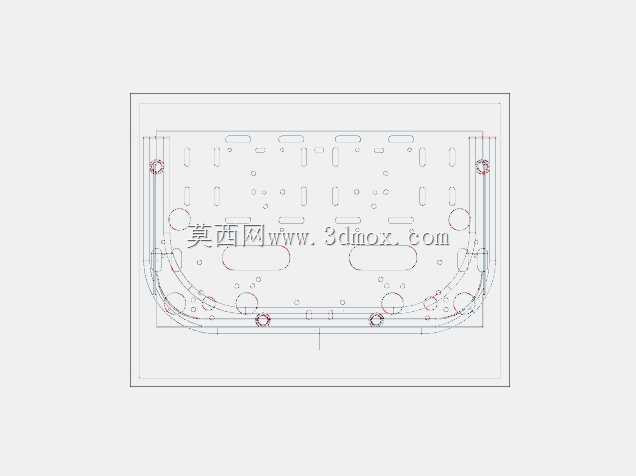

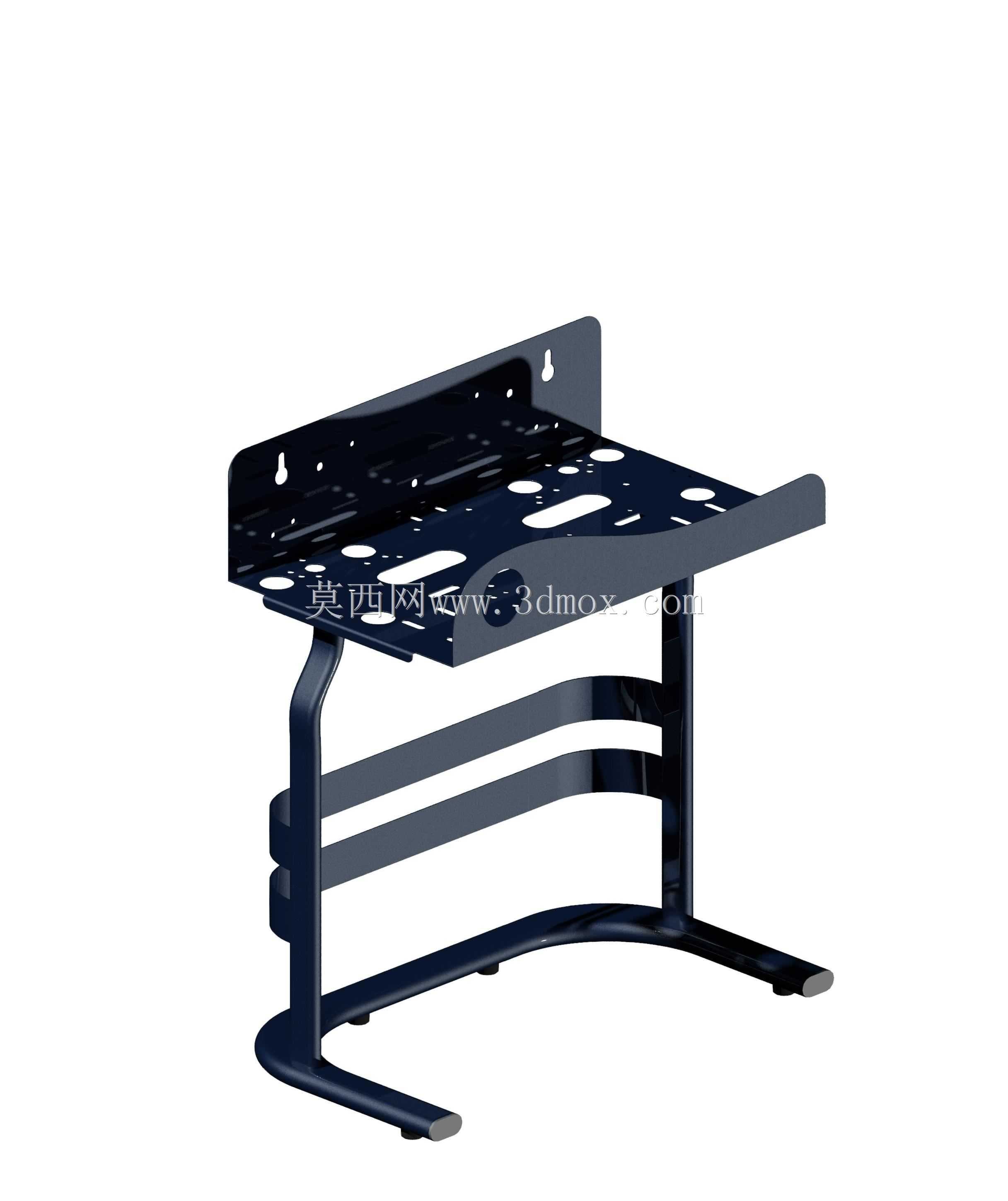

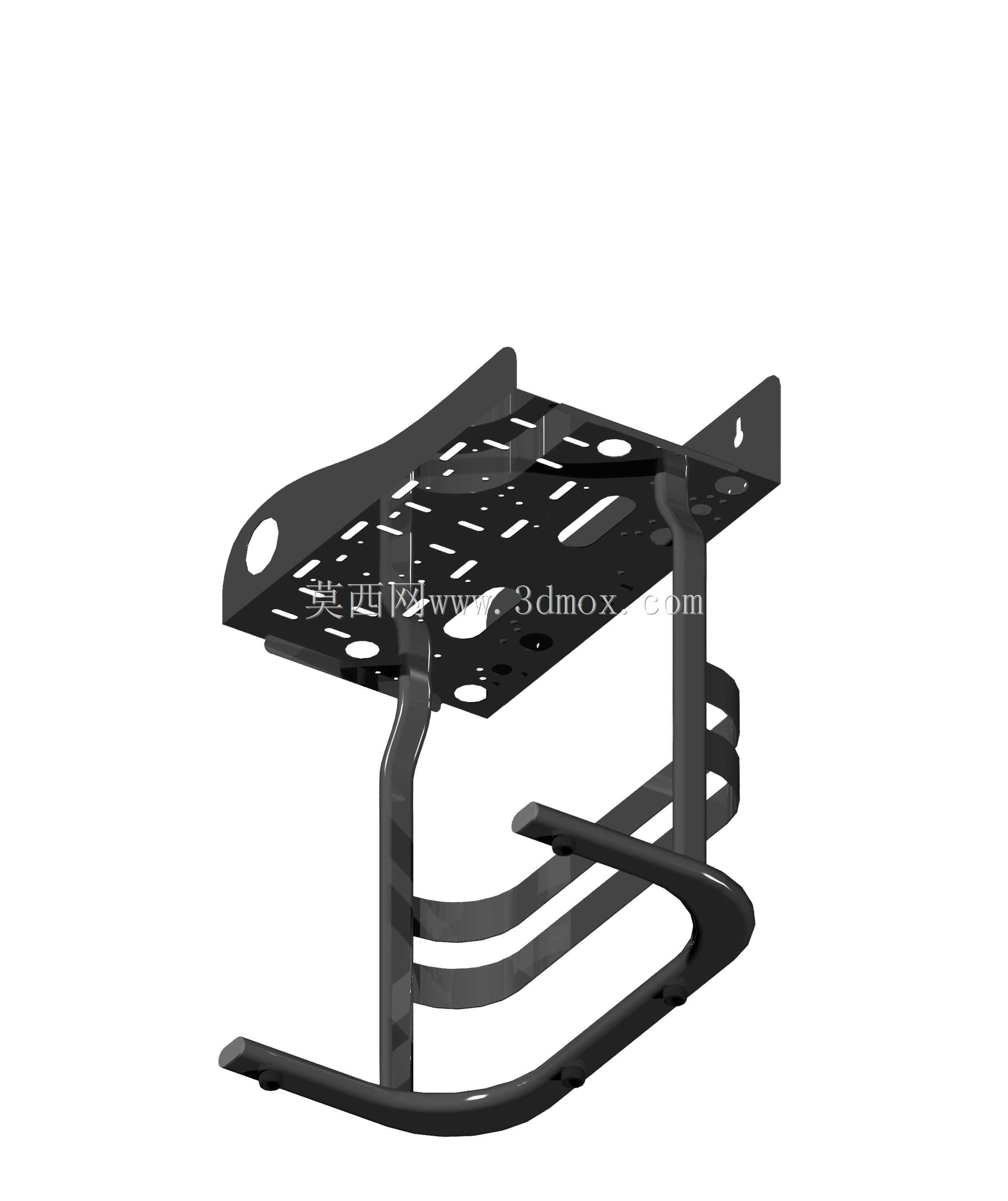

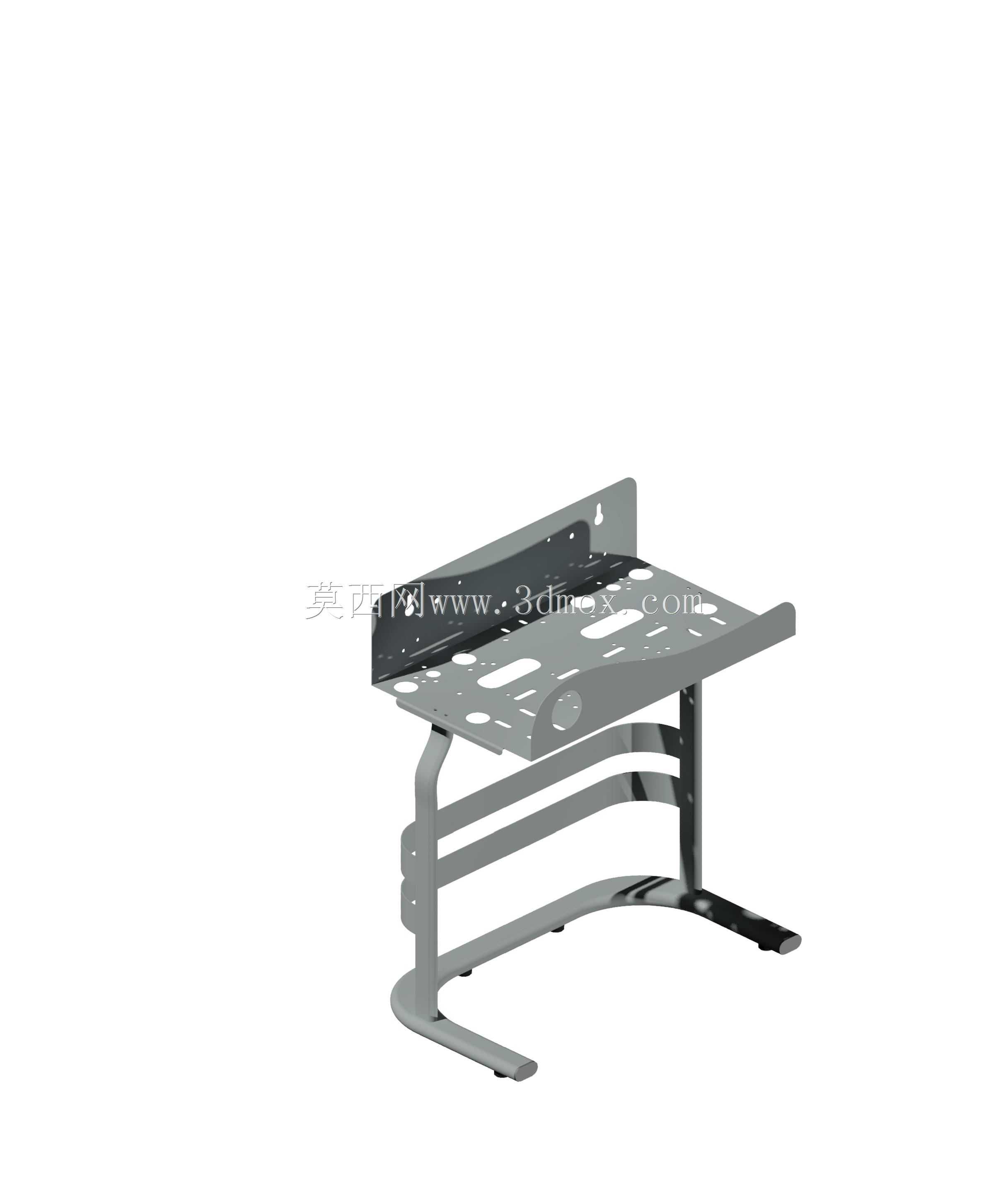

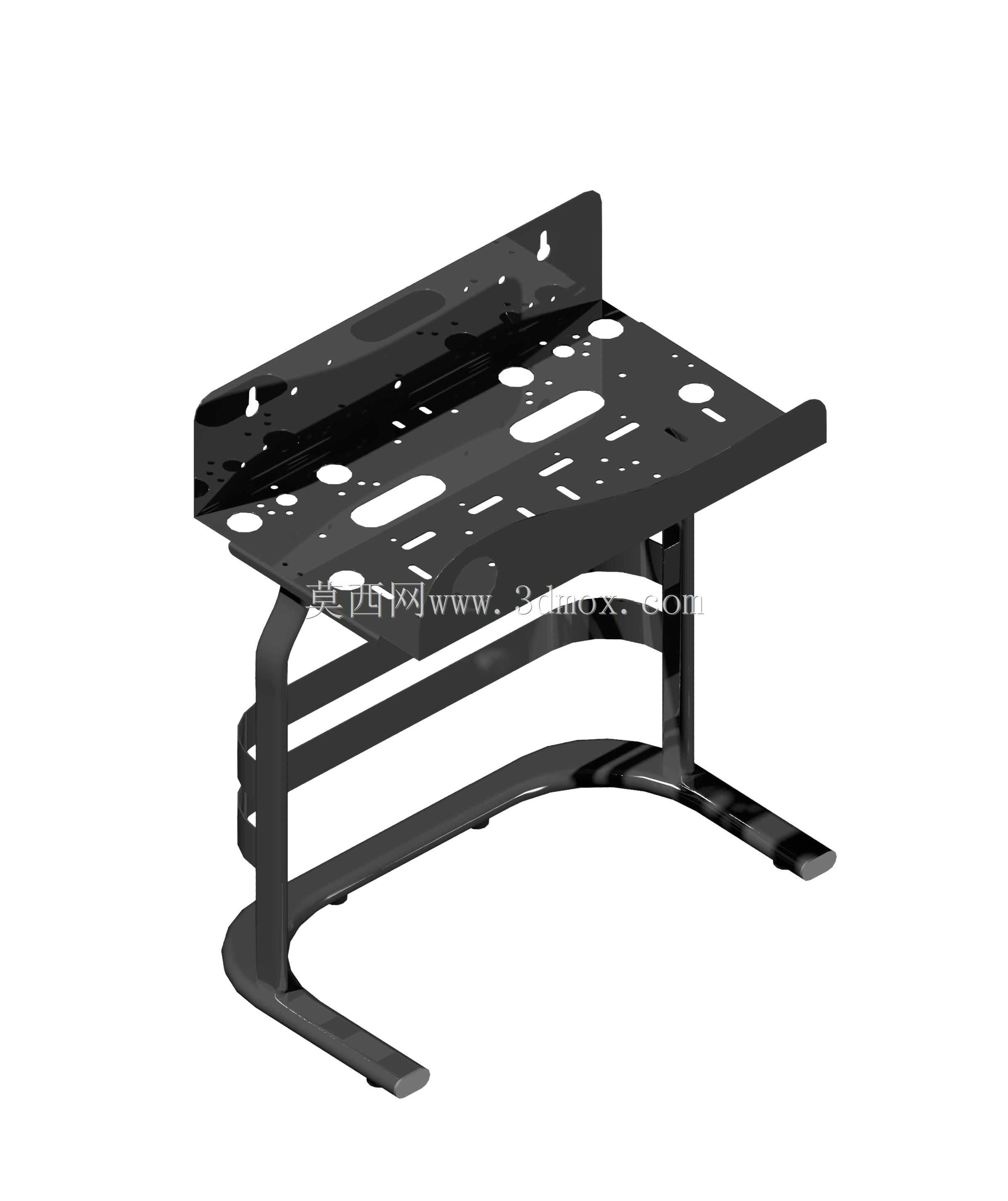

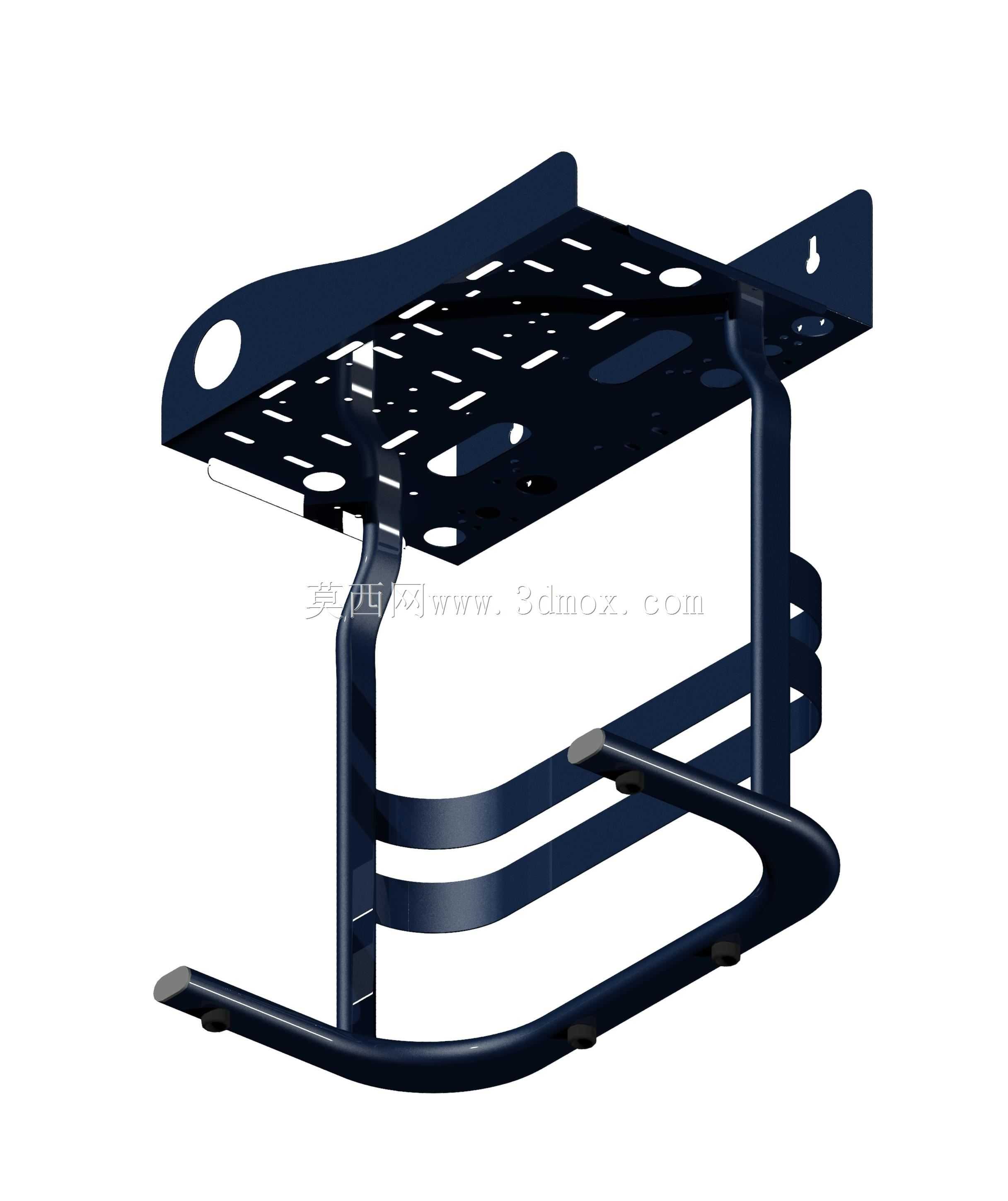

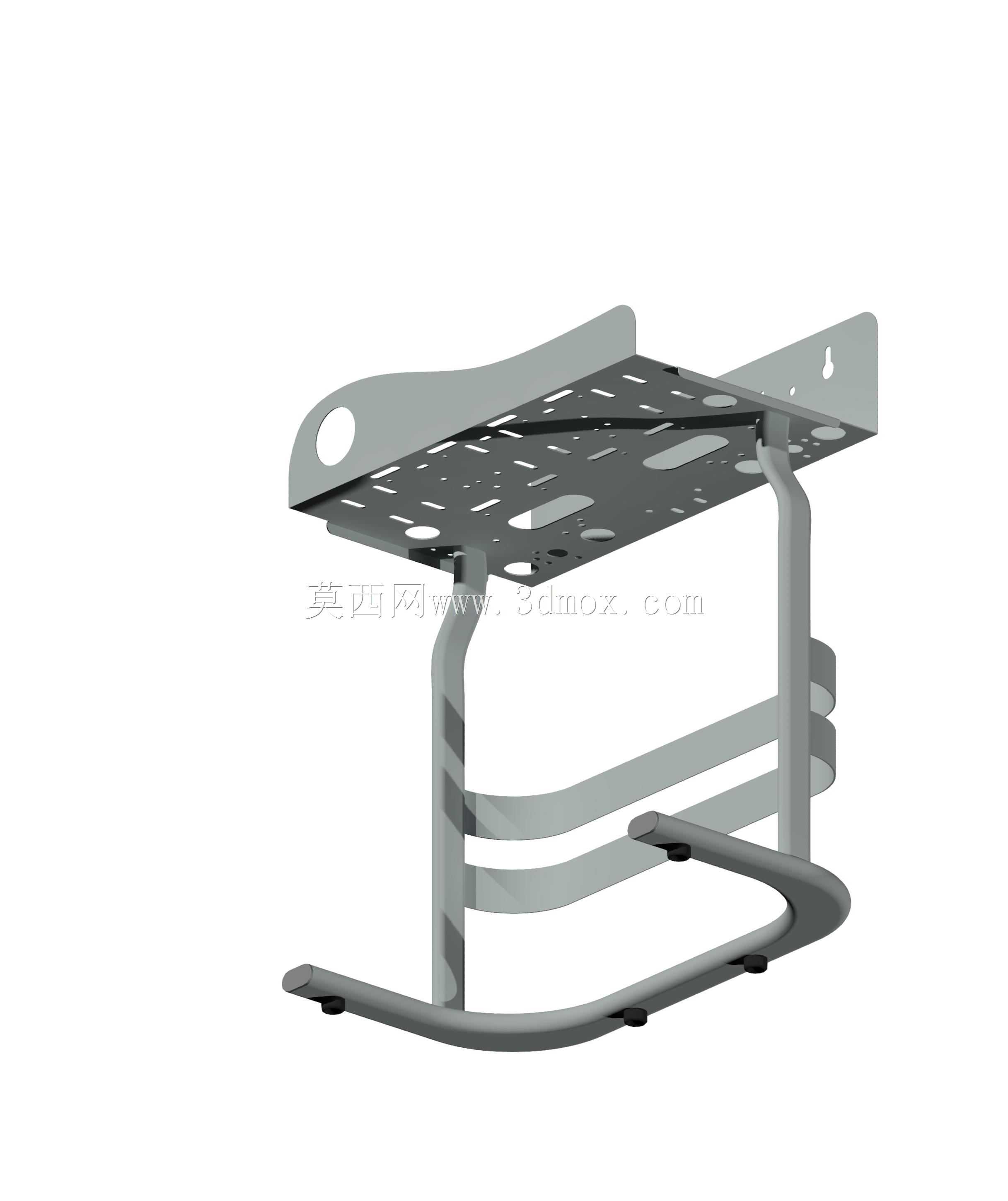

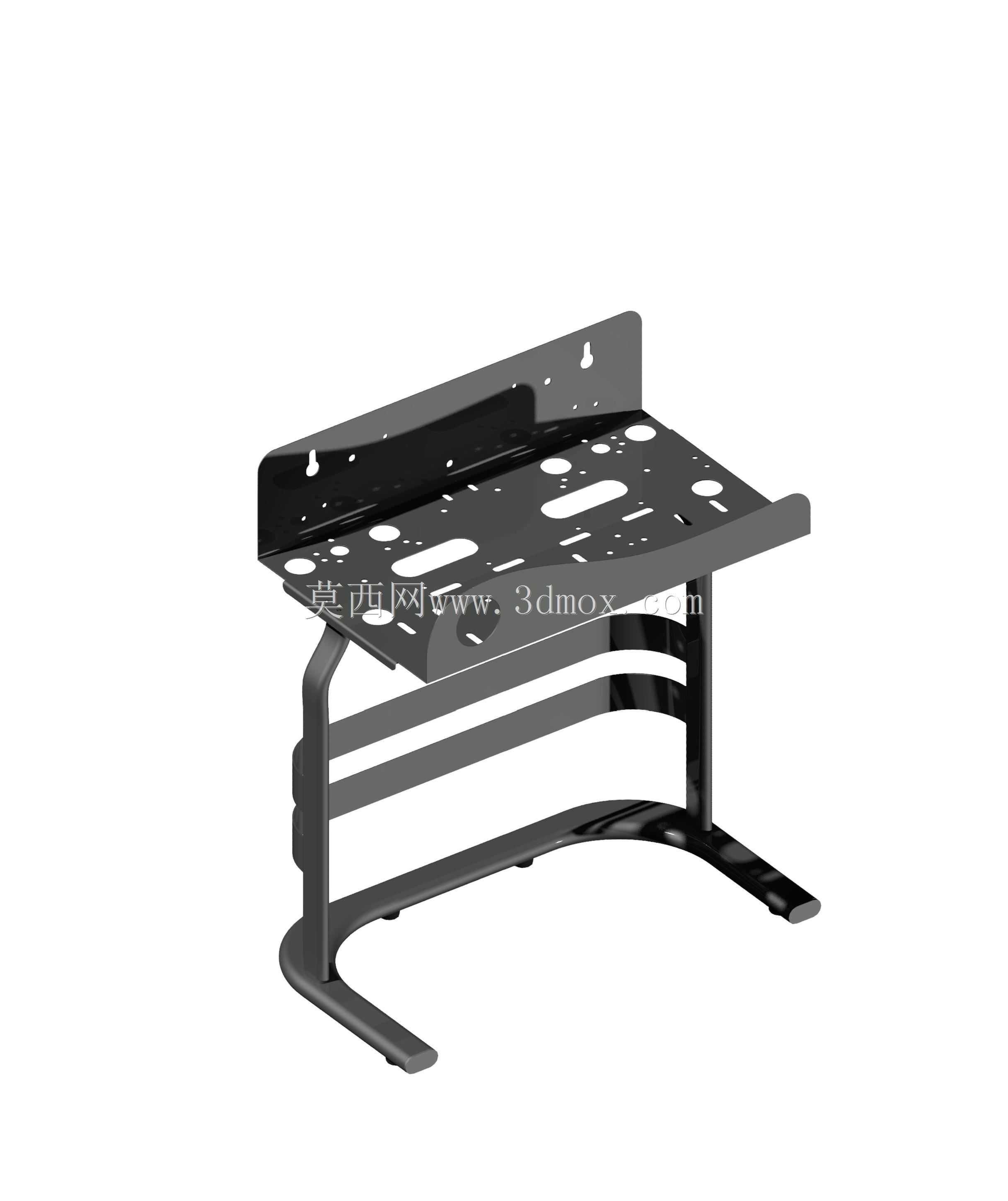

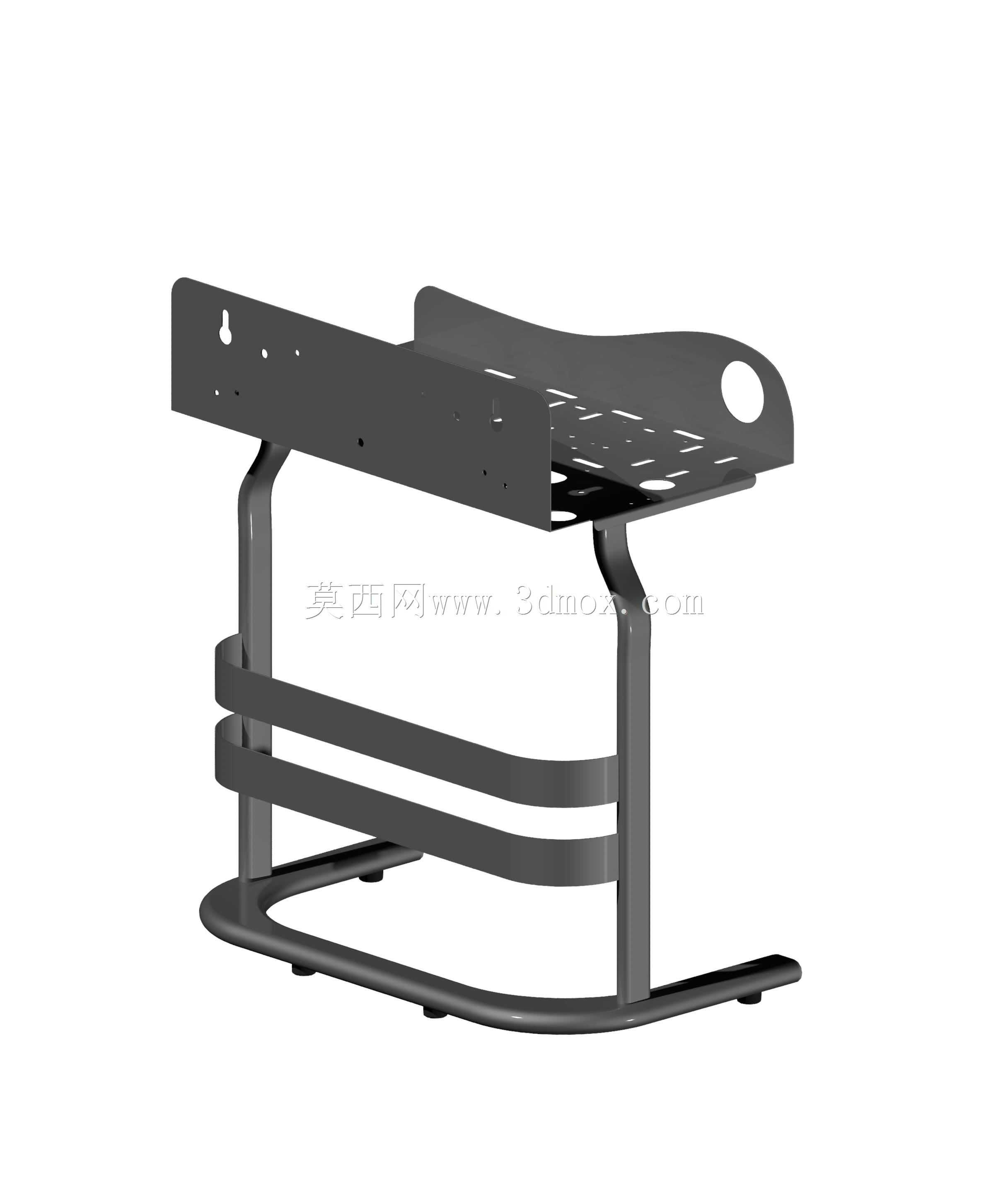

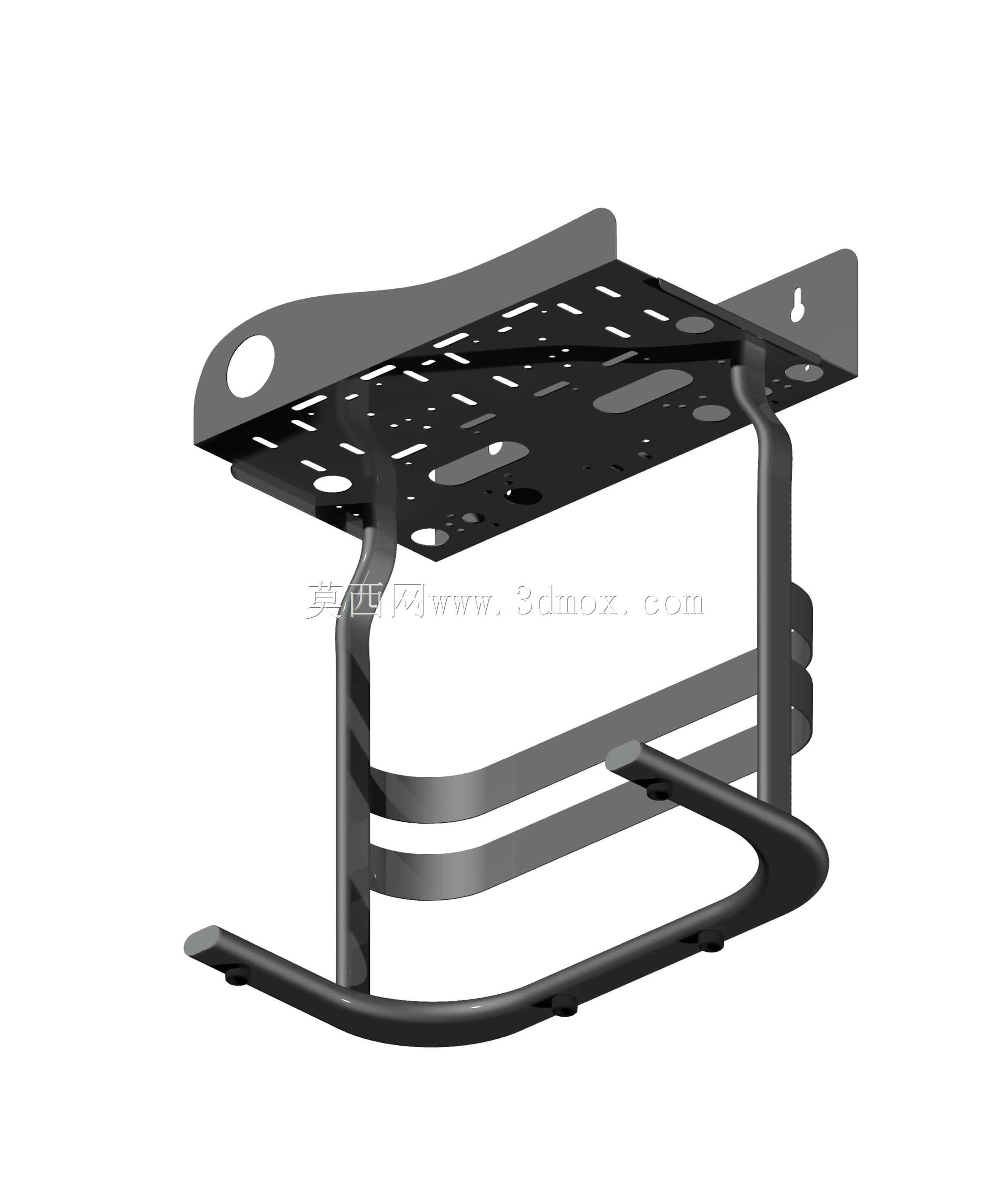

　　在民用及商用反渗透净水机组的装配场景中，这类滤水器系统框架是整机组装的核心承载基体，日常运维中所有滤瓶、增压泵、电控元件、管路接头的载荷都直接传递到该框架上，因此结构设计阶段首先要规避长期承重后的形变问题。从实际落地的结构来看，该框架采用弯折钣金搭配弧形支撑腿的组合形式，上层安装平面预留了多组不同规格的定位孔与避让槽，分别对应不同尺寸滤瓶的安装位、泵体固定孔位以及管路走线的过孔，不需要额外加装走线支架就能完成内部管路的规整排布，减少装配时的辅件用量。

　　设计阶段优先考虑了安装边界的适配性，框架整体宽度控制在常规厨下安装空间的通用尺寸范围内，底部支撑腿做了外扩弧形处理，既降低了整机组装后的重心，避免设备运行时因为泵体振动出现移位，也预留了底部接水盘的放置空间，不需要额外抬高整机就能排查渗漏问题。上层安装板的孔位排布遵循RO系统的流道顺序，从进水端到浓水出水端的元件安装位依次排布，能最大限度缩短连接管路的长度，减少管路弯折带来的水头损失，同时也降低了后期运维更换滤芯时的管路拆装难度。

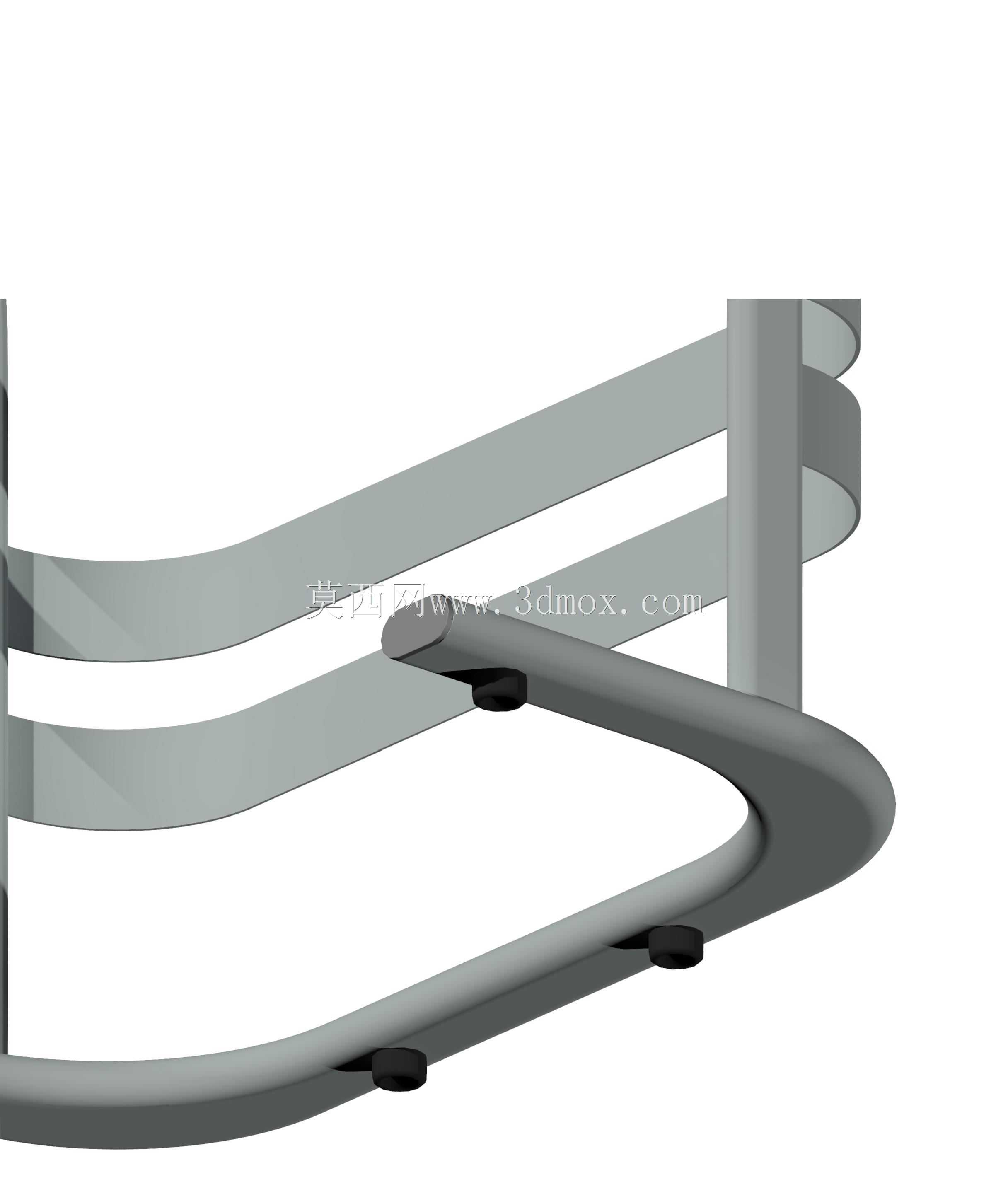

　　框架的竖向支撑采用多层叠式钣金弯折结构，相比单块厚板的支撑形式，在同等耗材用量下抗侧向形变的能力提升明显，即使在设备运输过程中受到侧向挤压，也不容易出现永久变形，支撑腿底部预留了防滑脚垫的安装卡槽，装配时直接卡入橡胶脚垫即可，不需要额外打螺丝固定，能减少装配工序的耗时。安装平面的边缘做了向上的翻边处理，一旦出现接口渗漏的情况，溅出的水会被翻边阻挡，不会直接流到台面或者地面，给运维人员留出排查故障的反应时间。

　　从结构建模的细节来看，所有钣金弯折处都做了对应的圆角处理，没有尖锐的直角边，能避免装配和运维过程中划伤操作人员，也减少了钣金弯折处的应力集中问题，提升框架整体的疲劳强度。不同部件之间的连接采用焊接加定位凸点的形式，焊接前通过凸点完成预定位，不需要额外制作焊接工装就能保证各部件的相对位置精度，焊接完成后整体做喷塑处理，提升框架的耐锈蚀能力，适应厨下高湿度的使用环境。

　　实际选型适配时，该框架可以兼容不同通量的RO机组配置，预留的备用孔位可以根据需求加装额外的预处理滤瓶或者水质检测传感器，不需要重新打孔修改框架结构，支撑腿的高度经过反复校核，既保证了底部足够的操作空间，也不会让整机高度超出常规厨下空间的安装限制，安装时可以直接将框架固定在墙面或者放置在台面，两种安装方式都有对应的固定孔位预留，适配不同的安装场景需求。框架后侧的竖向板预留了挂装孔，对于台面空间不足的场景，可以直接将整机挂装在墙面上，挂装孔做了长圆孔设计，安装时可以微调整机的水平度，降低墙面打孔的定位精度要求。
