花边齿形食品烘焙硅胶塑料杯结构设计

　　本次设计的花边齿形塑料杯，核心面向家用烘焙、商用甜品制作场景，可作为蛋挞、马芬蛋糕、布丁等烘焙食品的承托成型容器，也可用于手工皂、香薰蜡片的定型浇筑，适配家用烤箱、商用蒸烤设备、冷藏冷冻柜等多种使用环境，可直接接触食品级原料，满足日常烘焙、手作DIY、小型甜品店批量制作的使用需求。

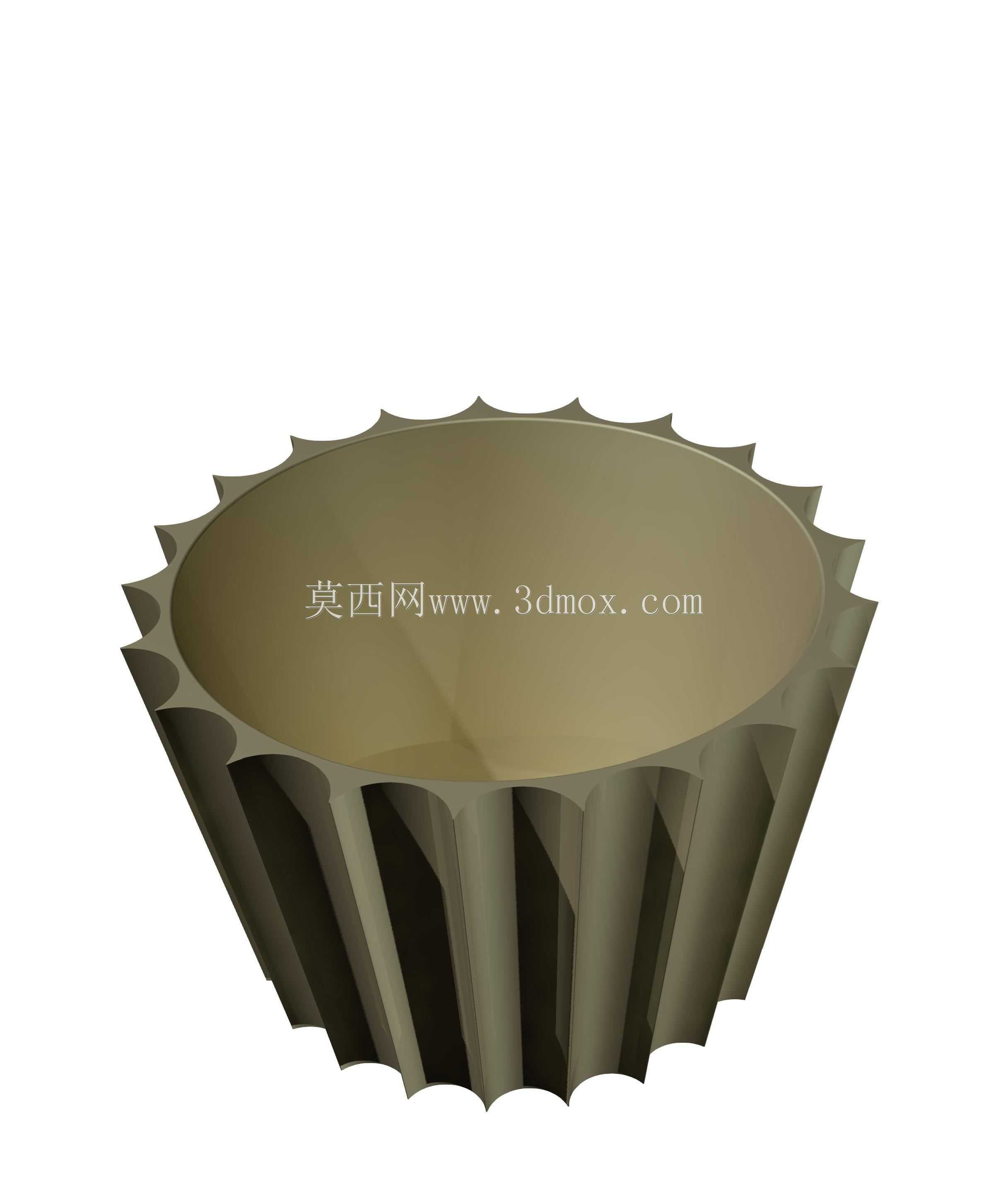

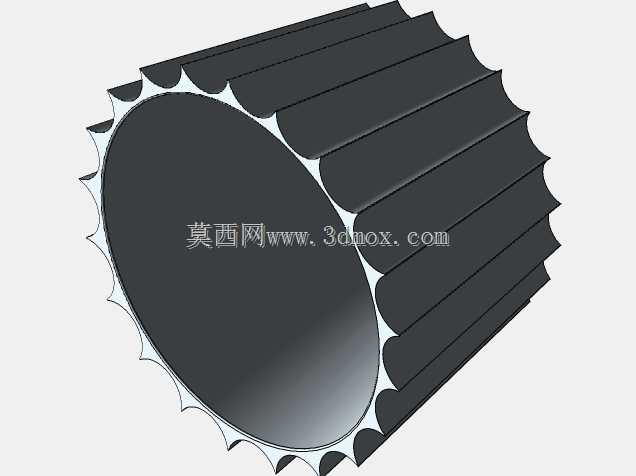

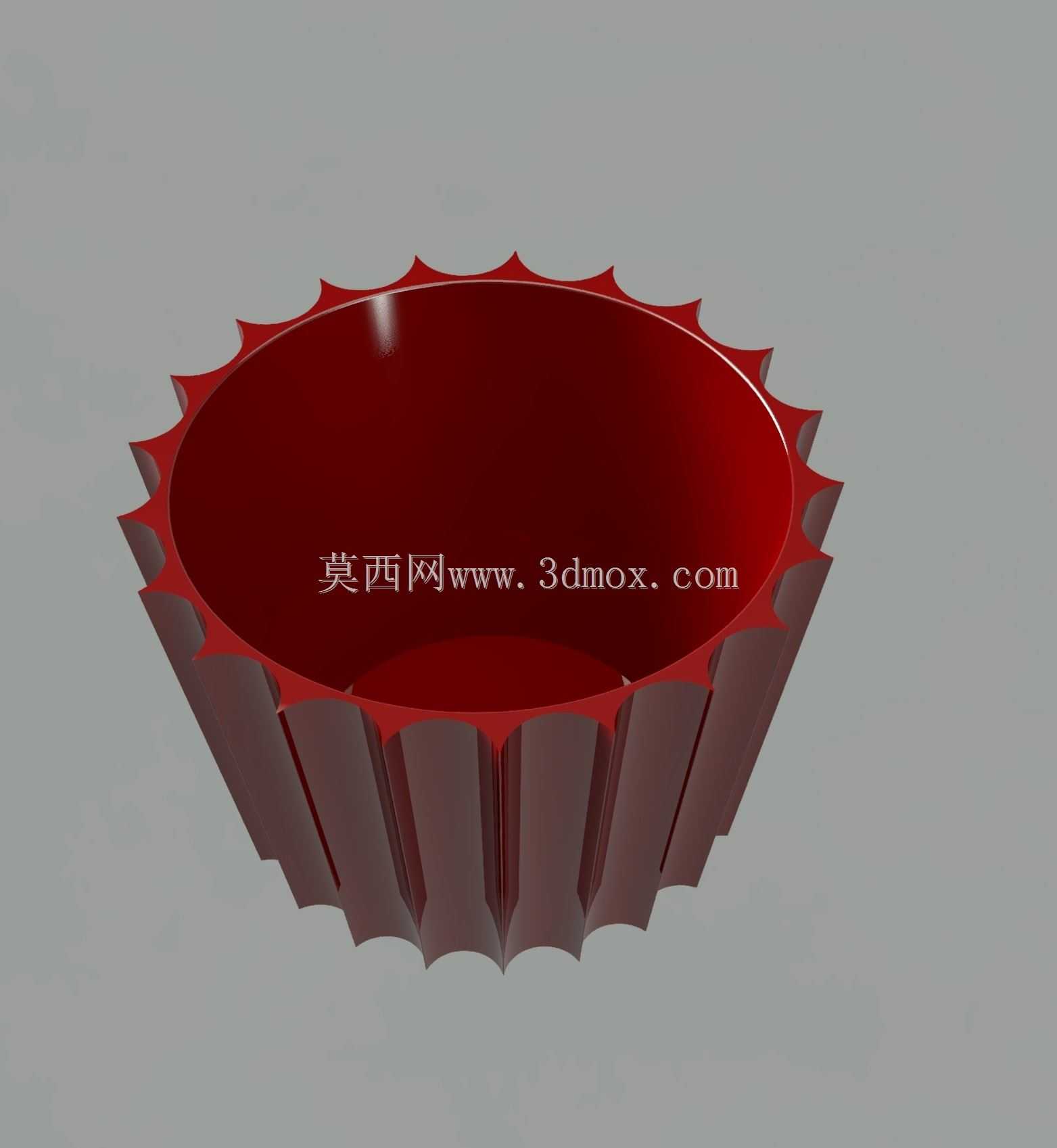

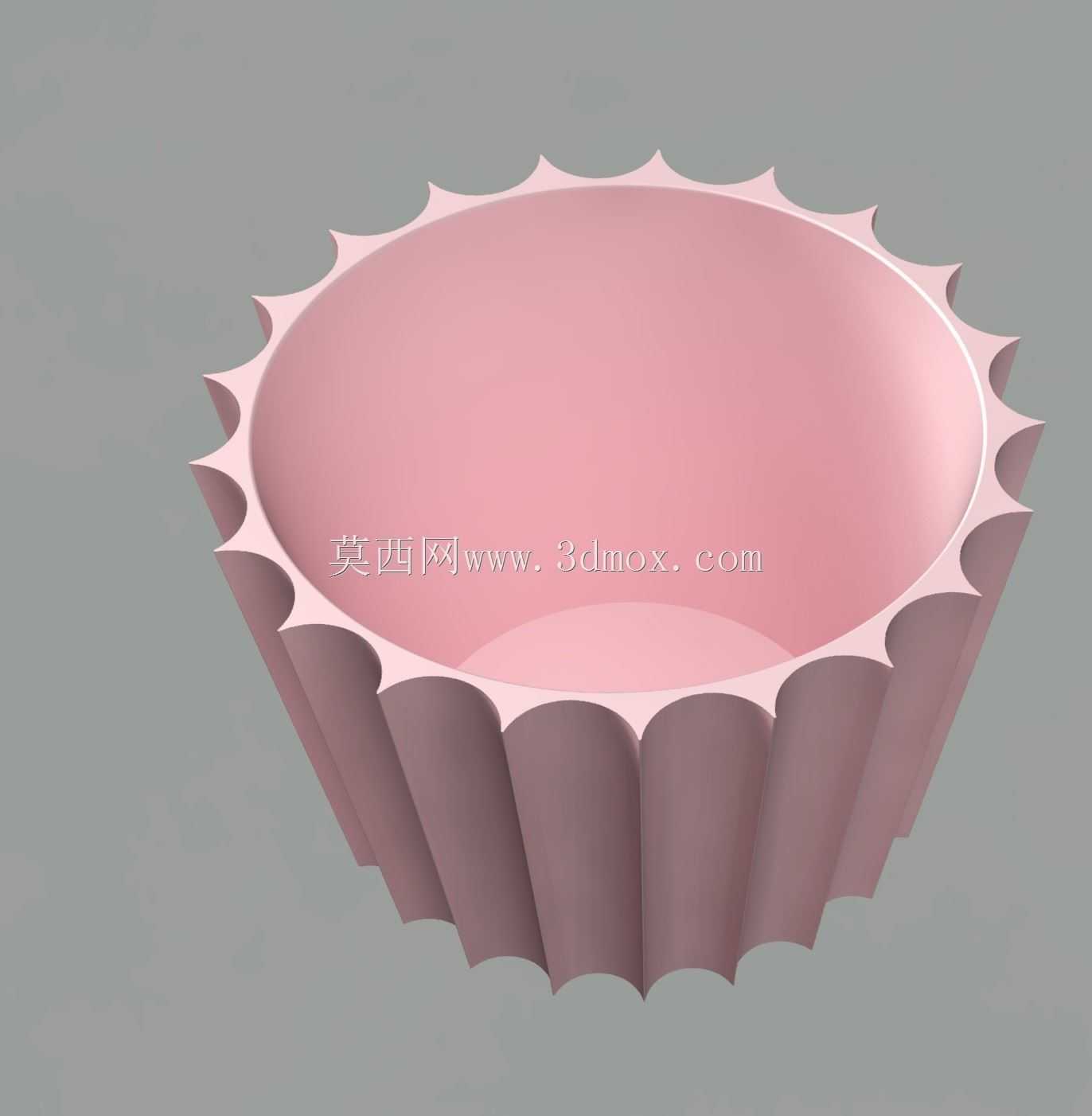

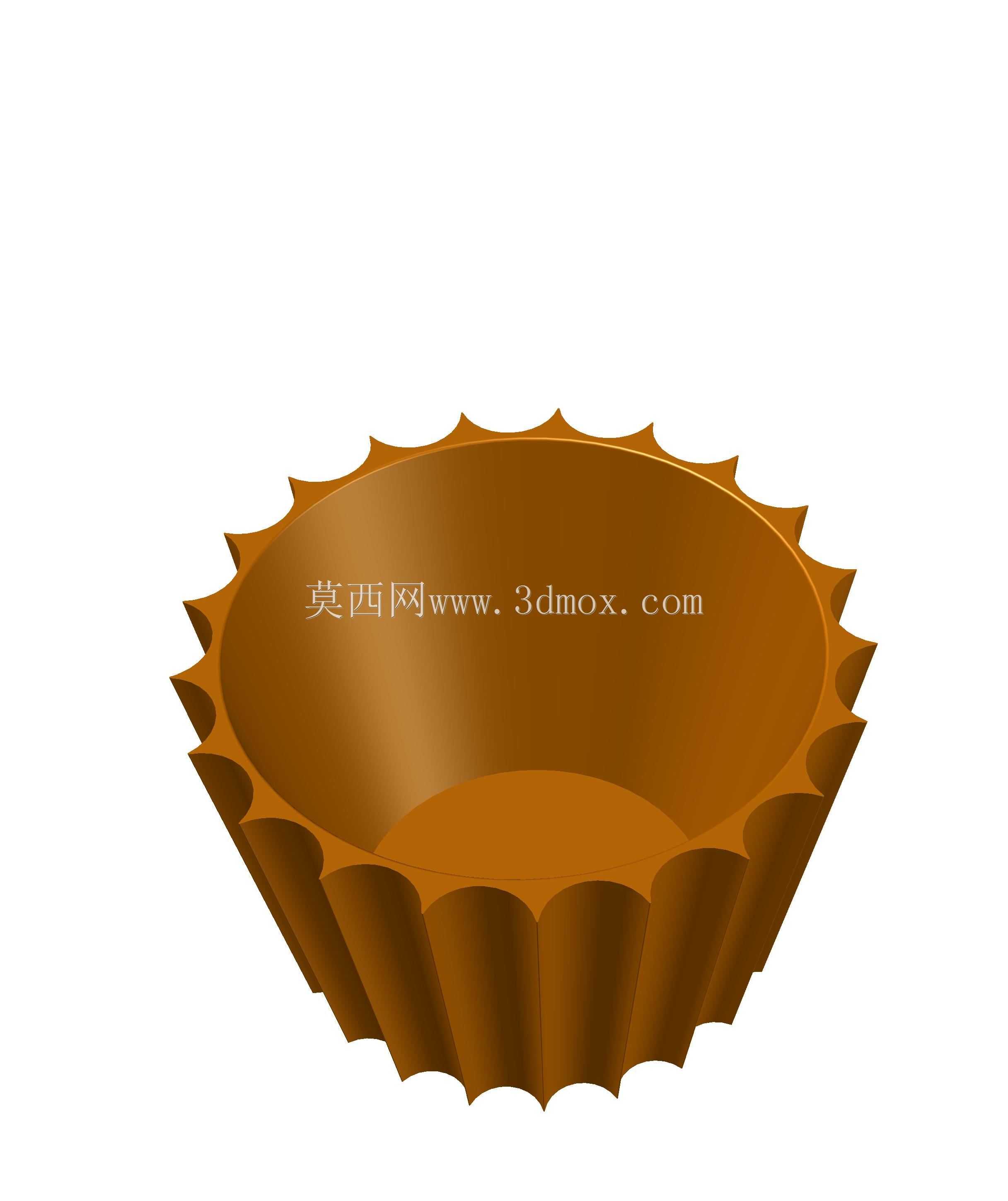

　　从功能特性来看，杯体整体采用上宽下窄的锥台结构，底部做圆弧过渡处理，无直角死角，既便于烘焙完成后成品完整脱模，也能减少清洁时的污渍残留，日常使用后可直接放入洗碗机清洗，无需手动抠洗边角。杯口位置设计连续的波浪形齿边结构，齿尖做R0.8mm的圆角钝化处理，既可以在烘焙过程中引导面糊受热后的膨胀方向，避免面糊溢出杯体污染烤盘，也能作为手持施力点，拿取刚出炉的高温容器时不易打滑，同时齿形结构可在成品边缘形成自然的花边造型，省去后续额外装饰的工序。杯壁设计为等厚的竖向棱纹结构，棱纹从杯口齿根位置一直延伸到杯底圆弧处，每道棱纹的凸起高度为1.2mm，相邻棱纹的间距均匀，该结构一方面可以提升杯体的径向抗挤压能力，在盛放浓稠面糊、浇筑液态原料时不会出现侧壁鼓胀变形的问题，堆叠存放时也能承受5层以上同规格杯体的压力，减少仓储运输的空间占用；另一方面竖向棱纹可以增加杯壁与空气的接触面积，提升烘焙过程中的热传导效率，让杯内食材受热更均匀，避免出现底部烤焦、上部未熟的情况。

　　设计过程中首先确定了容器的容量边界，单杯额定盛放容量为80ml，适配常规蛋挞液、马芬面糊的标准分量，杯口最大直径为70mm，杯底直径为45mm，杯体总高度为30mm，该尺寸可适配市面上绝大多数标准12连马芬烤盘、蛋挞烤盘的卡槽尺寸，无需额外定制烤盘即可直接配套使用。杯壁厚度统一设定为1.5mm，选用食品级PP或硅胶材质时，该厚度既能保证足够的结构韧性，高温烘烤下不会软化变形，低温冷冻时不会脆裂，也能控制单杯的材料用量，降低批量生产的成本。杯口齿边的外沿比杯壁主体向外延伸2mm，形成一圈微小的支撑檐，放置在烤盘卡槽内时可以卡在卡槽边缘，避免杯体在拿取烤盘过程中滑落倾斜，导致内部原料洒出。杯底做直径2mm的微凹设计，放置在平整台面时不会因为底部细微的注塑变形出现晃动，提升放置的稳定性。

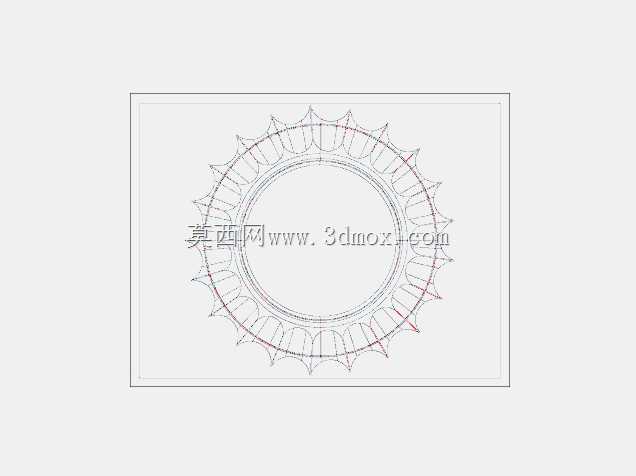

　　建模过程中优先采用旋转凸台生成基础锥台结构，再通过圆周阵列生成均匀的齿形与棱纹特征，所有边角位置都做了圆角过渡处理，避免应力集中导致的开裂问题，同时也符合食品接触材料的安全设计要求，不会因为尖锐边角划伤使用者。针对批量注塑生产的需求，杯体设计为无侧孔、无倒扣的结构，可直接采用两板模开模生产，脱模斜度控制在1.5度，既保证脱模顺畅，也不会影响杯体上下尺寸的配合精度，堆叠时相邻杯体的间隙均匀，不会出现卡滞难以分离的问题。针对硅胶材质的生产场景，棱纹与齿边的圆角做了适当放大，避免硫化成型时出现缺胶、毛边过厚的问题，提升成品合格率。

　　实际使用验证中，该结构的杯体在-20℃冷冻、220℃烘烤的温度区间内都能保持结构稳定，不会释放有害物质，脱模时仅需轻捏杯壁棱纹位置即可让成品与杯壁分离，不会出现粘杯导致的成品破损，重复使用次数可达500次以上，相比一次性锡纸蛋挞模更加环保，使用成本更低。齿形边缘的钝化处理也避免了清洗过程中划伤手部的风险，适合家庭用户、甜品从业者日常高频使用。
