卡通风格储钱小屋创意结构设计

　　这款卡通储钱小屋的三维结构设计，最初的构思来源于日常桌面收纳与趣味摆件的融合需求，在做结构拆解的时候，首先要平衡的是外观卡通质感和实际储钱功能的落地，不能只做个看起来像房子的空壳，要兼顾硬币、纸钞的投放与取出便利性，同时还要保证整体结构的拼接强度，避免日常摆放时出现接缝开裂、边角磕碰易损的问题。

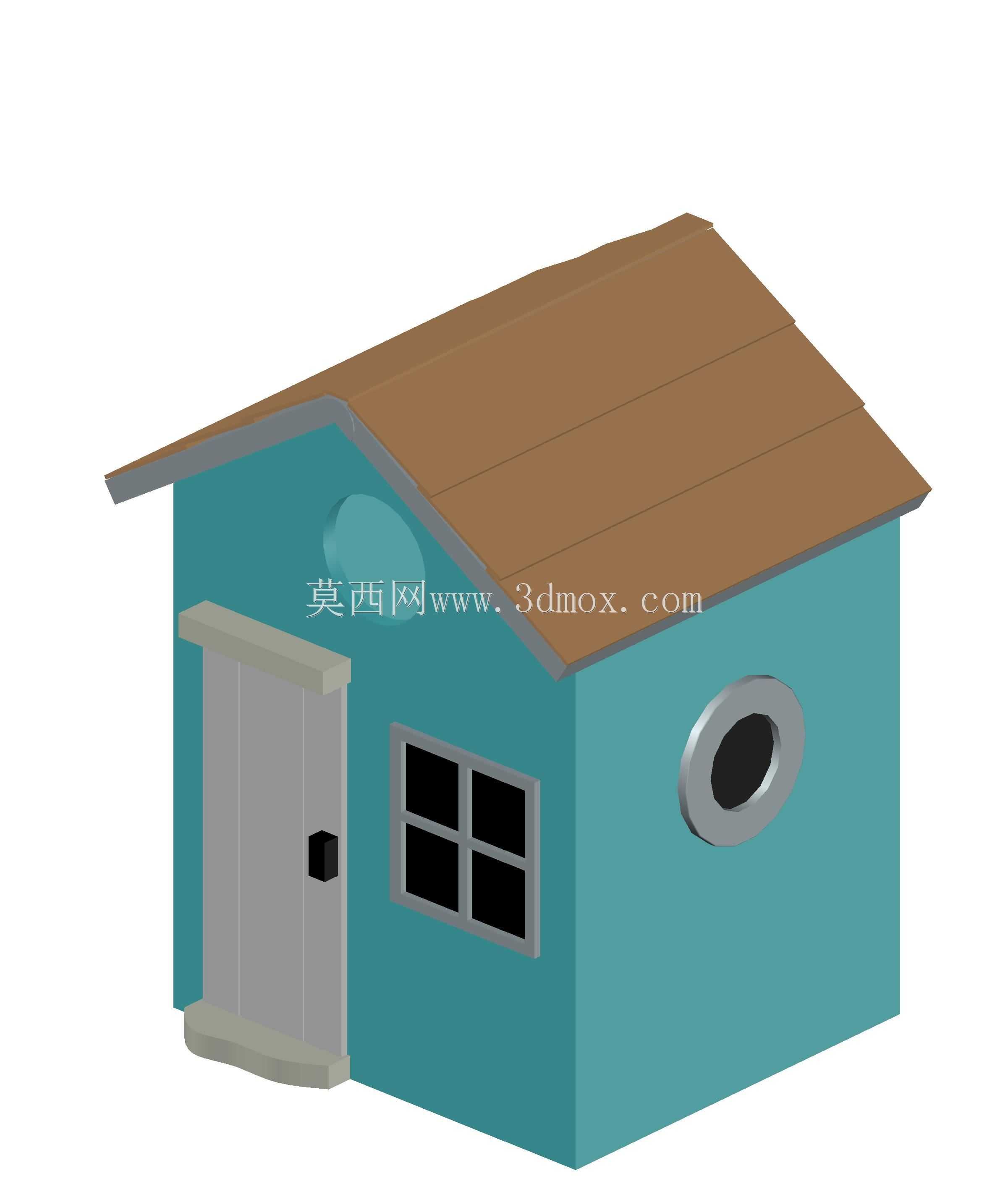

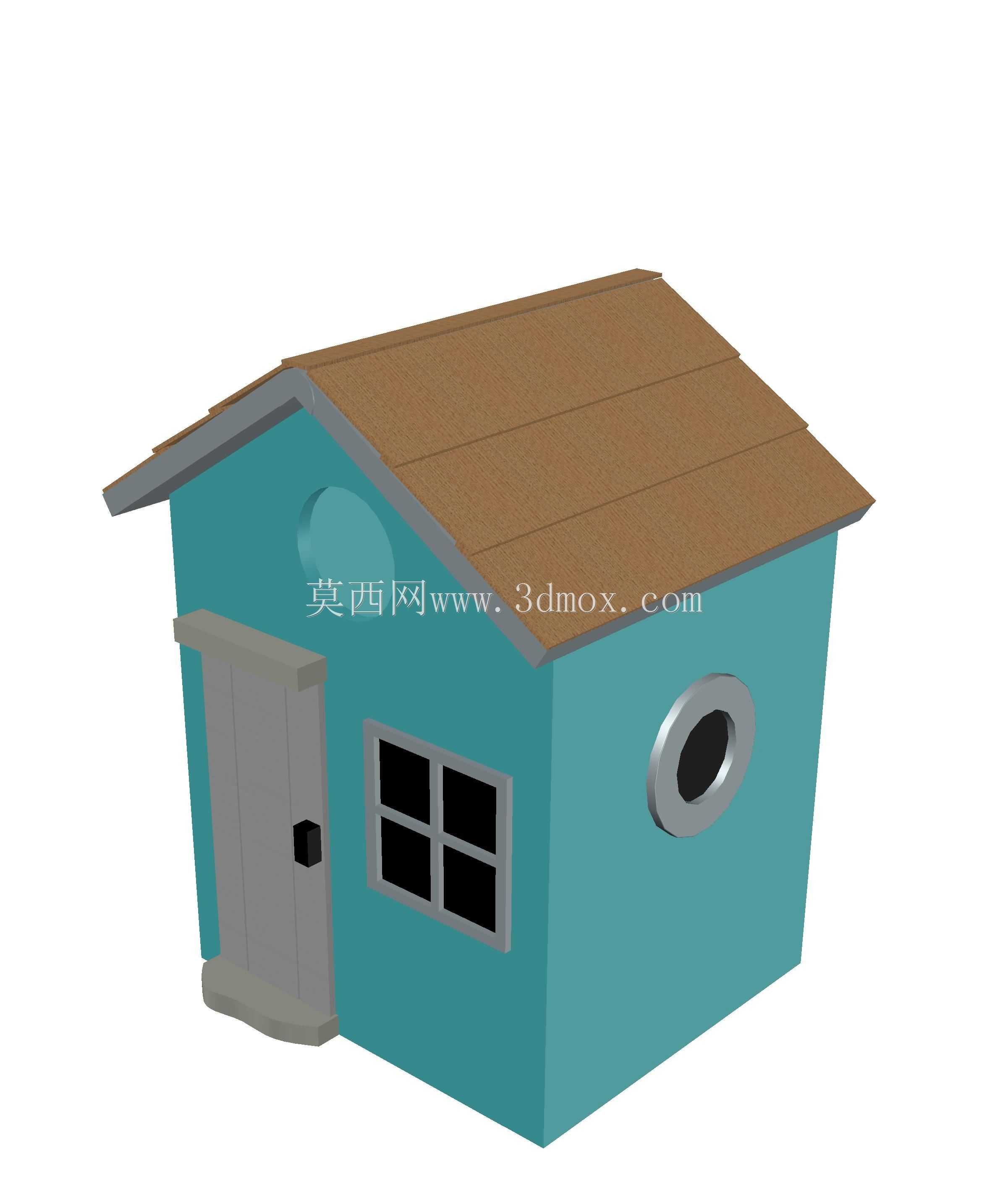

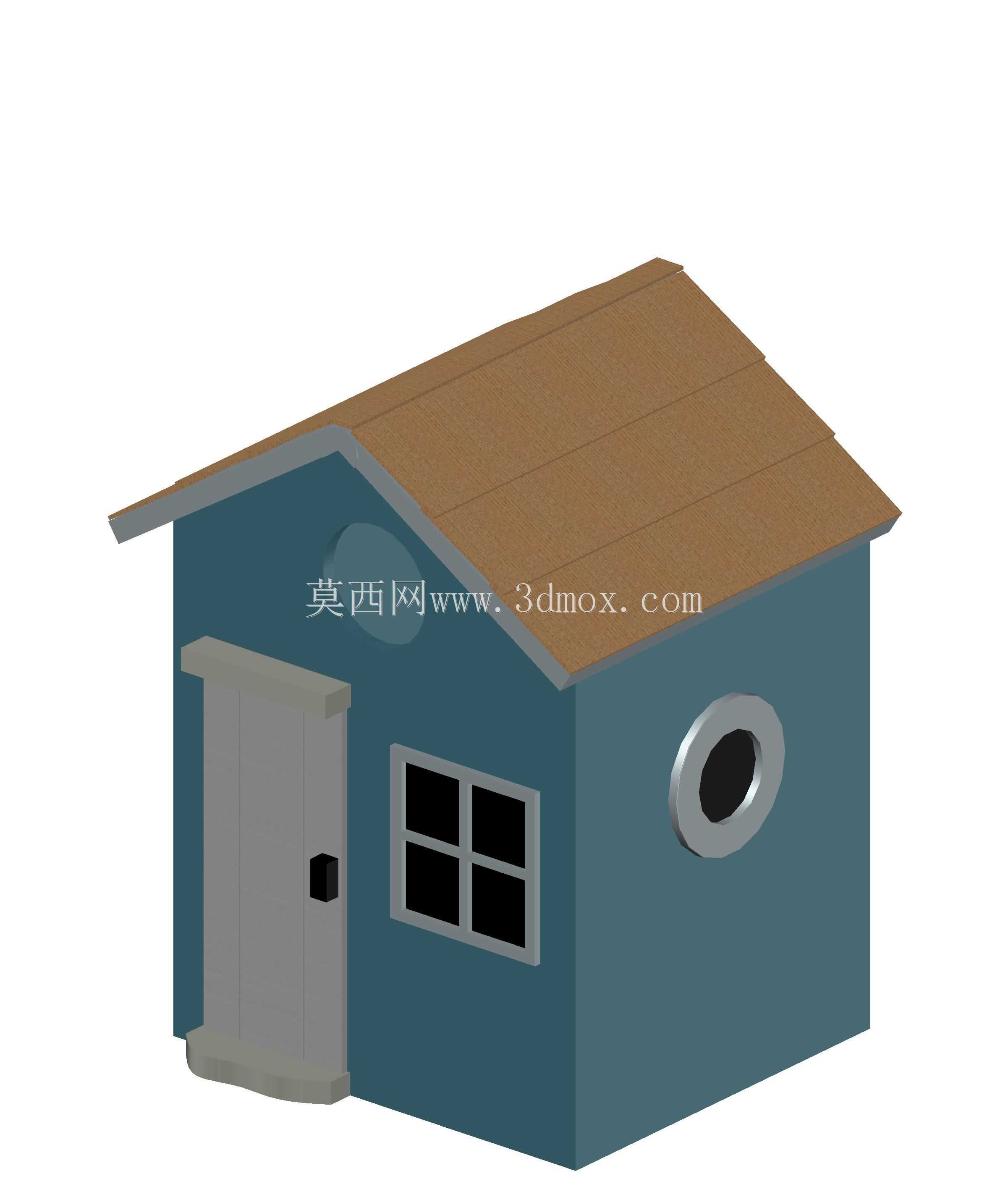

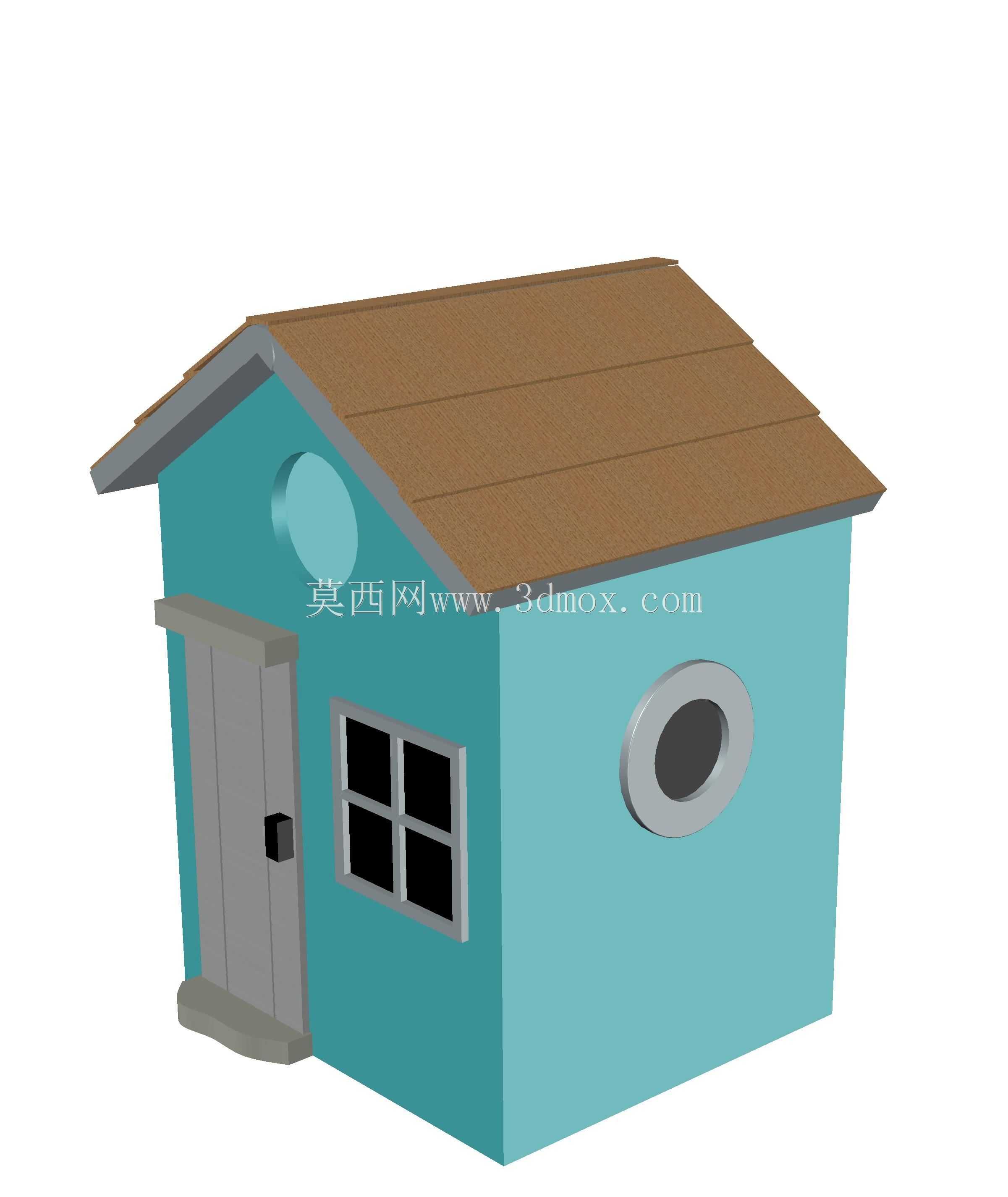

　　从实际应用场景来看，这类结构既可以作为桌面趣味储钱容器使用，也可以调整壁厚和材质参数后，作为文创类摆件、儿童启蒙教具的结构原型，甚至可以修改内部腔体结构，拓展为小型宠物躲避屋、桌面收纳盒的衍生结构基础。在做外形轮廓设计的时候，没有采用规整的立方体房屋结构，而是将侧墙做了轻微的斜切处理，模拟手绘卡通里的软质透视感，屋顶部分采用三段式叠层结构，每一层屋面板都做了1.5mm的错位搭接，既还原了瓦片叠放的视觉效果，也能在注塑或者3D打印制作的时候，减少大平面的翘曲变形概率，搭接处的止口设计做了0.2mm的间隙配合，不需要额外胶水就能完成卡接固定。

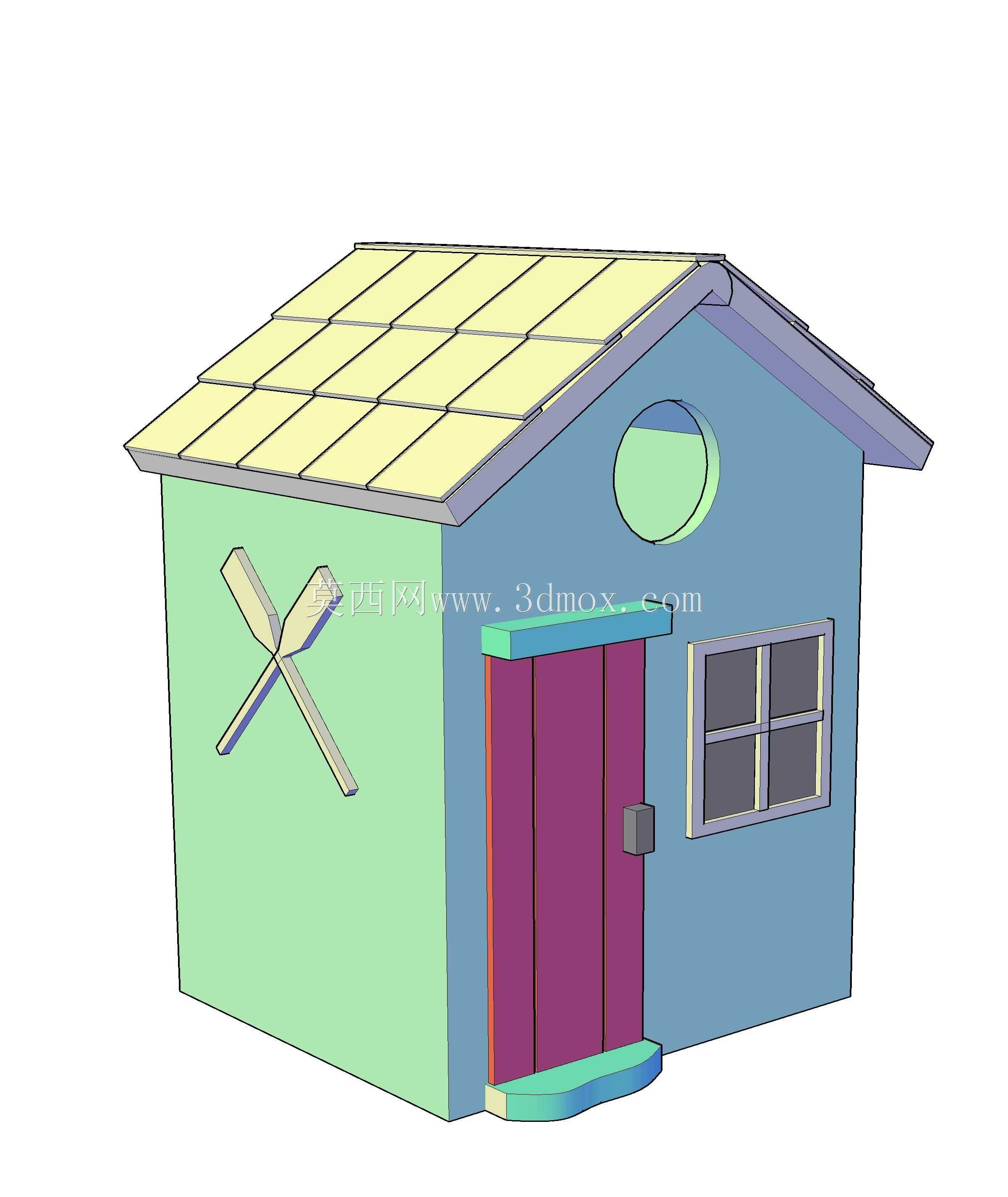

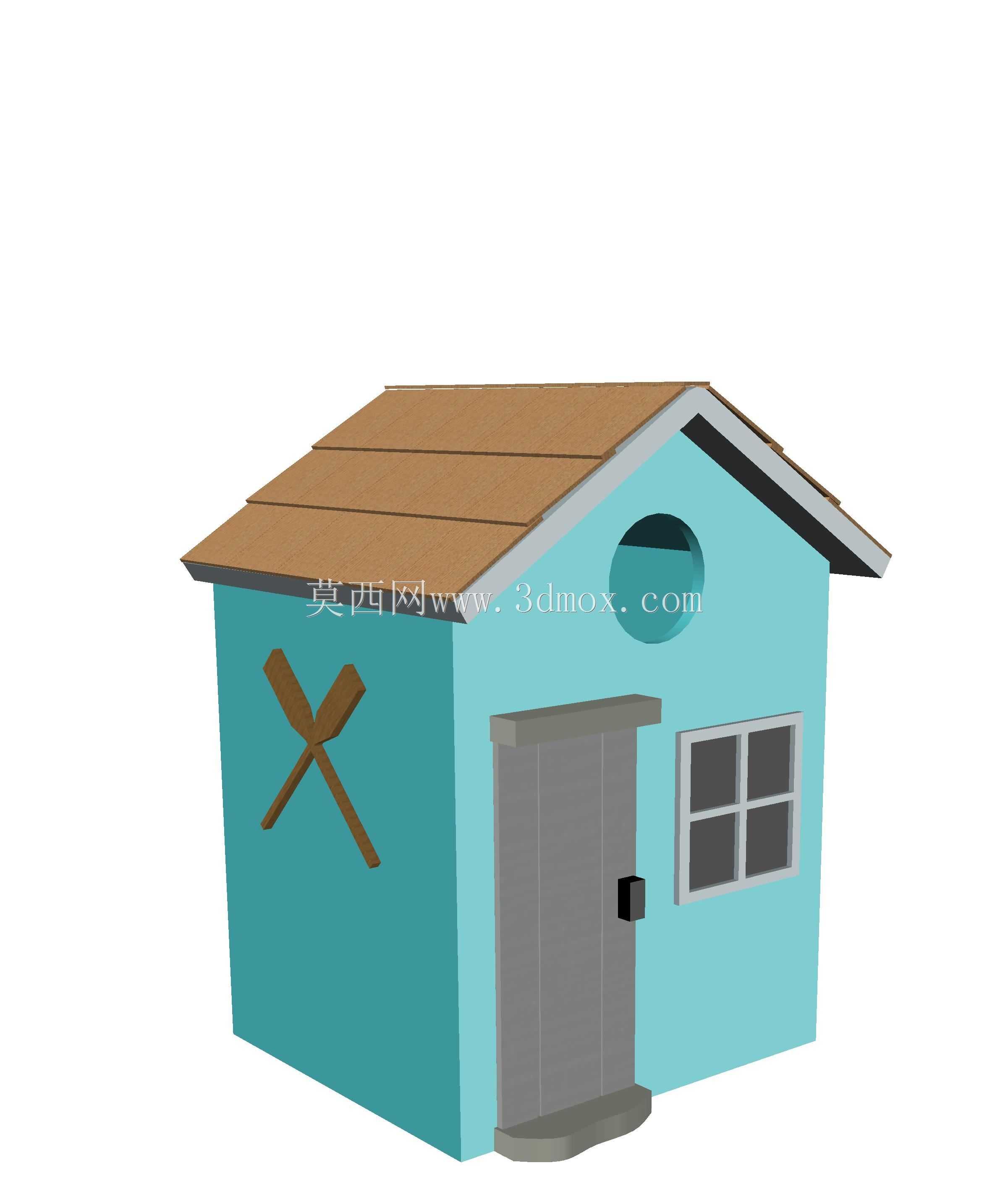

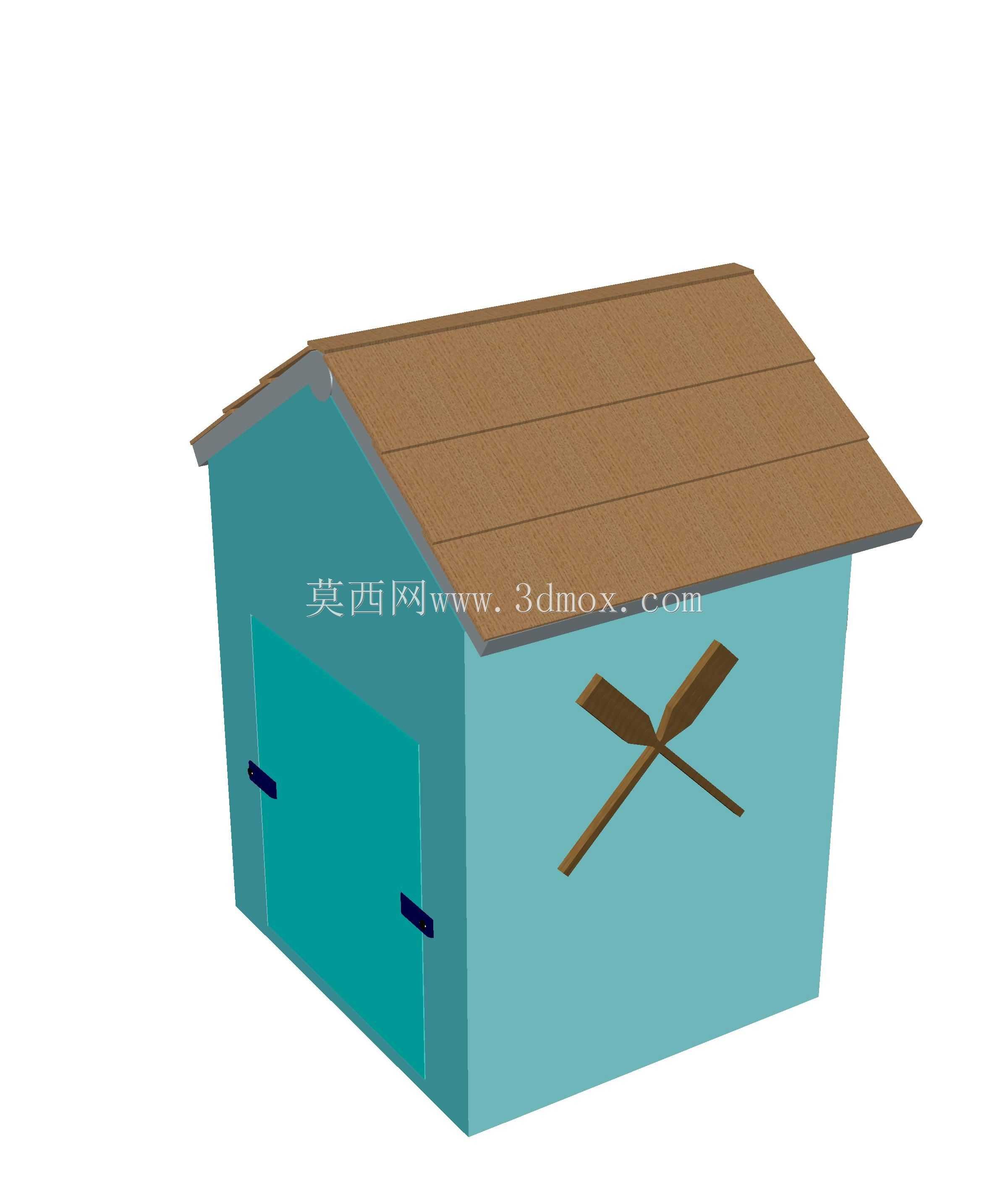

　　墙体部分的功能分区做了明确的结构划分：正面的入户门采用内嵌式推拉结构，门体和门框的配合间隙控制在0.3mm，既保证推拉顺畅无卡滞，也不会因为间隙过大出现晃动脱落的问题，门侧的黑色把手做了凸起2mm的圆柱结构，方便手指施力推拉，这个门同时也是储钱腔的取出口，门体底部做了1mm高的挡边，避免平放时硬币从门缝滑出。门侧的四格窗户做了内凹3mm的框体结构，中间的窗格筋条宽度1.2mm，既还原了窗户的视觉效果，也能增强正面墙体的结构强度，避免大平面薄壁出现凹陷变形。侧墙位置的交叉船桨装饰做了凸起2.5mm的浮雕结构，没有采用额外粘贴的分体设计，和侧墙做成一体化结构，减少装配工序的同时，也避免装饰件脱落的风险。山墙位置的圆形投币口做了直径35mm的开孔，开孔边缘做了R1的圆角处理，不管是投放一元硬币还是折叠后的纸钞都能顺畅通过，圆角处理也能避免划手，同时减少开孔处的应力集中，避免日常使用中开孔边缘出现裂纹。

　　在确定安装边界和外形尺寸的时候，整体长宽高控制在120mm100mm110mm的范围内，底座做了5mm高的围边结构，底部预留了1mm深度的防滑垫粘贴槽，可以粘贴直径10mm的硅胶防滑垫，保证放置在光滑桌面时不会轻易滑动。整体壁厚统一设置为2mm，对于屋顶转角、墙体交接的应力集中位置，做了R2的内圆角过渡，避免注塑生产时出现缩痕，也能提升整体的抗冲击性能。内部储钱腔体做了无死角的斜底设计，靠近取出门的位置比后侧低2mm，硬币投放后会自然滑向门口位置，取出的时候不需要反复倾倒摇晃，提升实际使用的便利性。

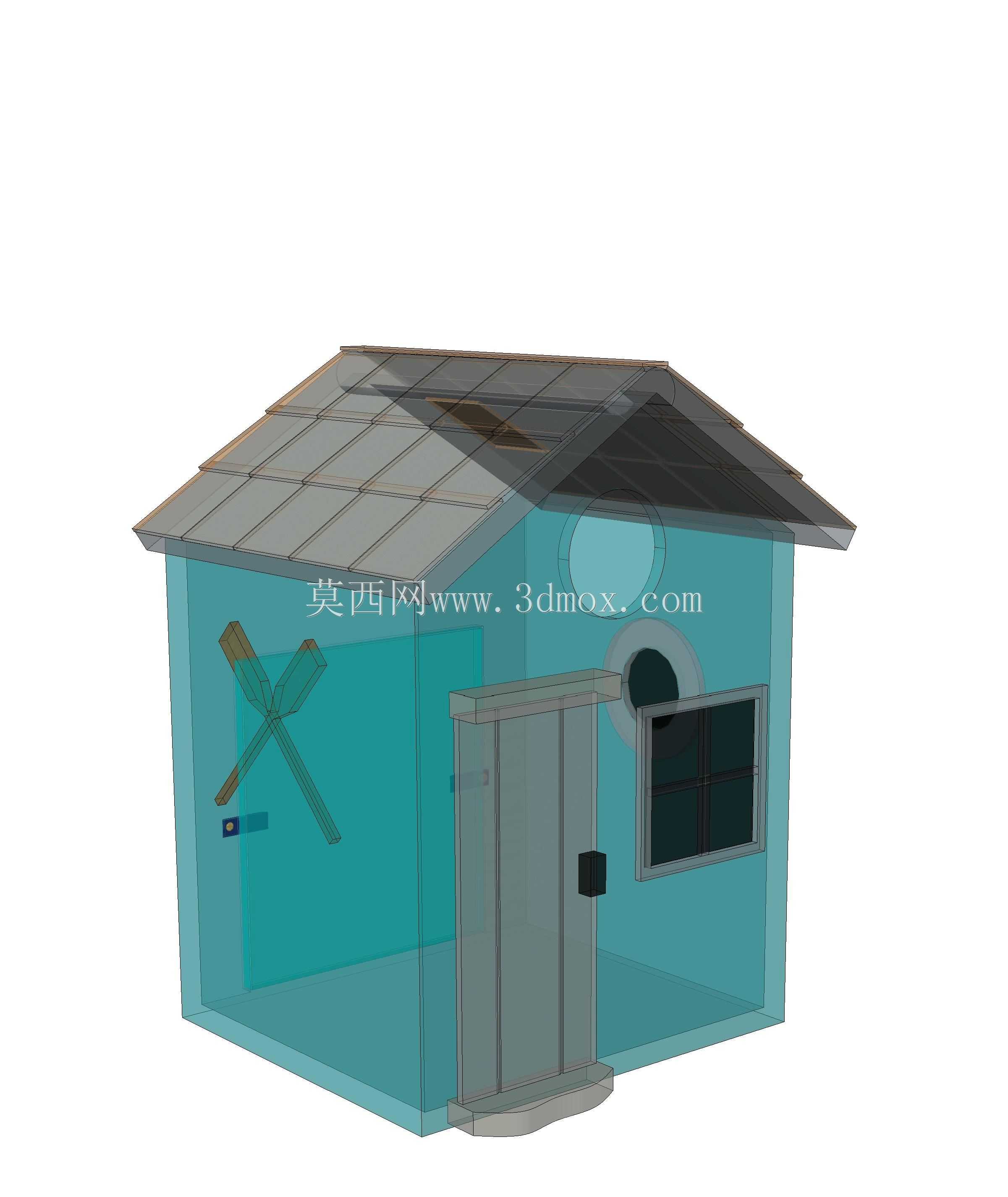

　　在结构细节的处理上，所有外露的边角都做了R0.8的圆角处理，没有尖锐棱角，即使作为儿童用品使用也能避免磕碰划伤。屋顶和墙体的连接采用隐藏式卡扣结构，卡扣设置在墙体顶部的内侧，从外部看不到拼接缝隙，保证外观的整体性，卡扣的配合量做了0.5mm的过盈设计，扣合后不会因为轻微晃动出现松脱，需要取出内部钱币的时候，稍用力就能拆开，不需要额外的工具。在建模过程中，特意对所有配合面做了拔模斜度处理，外表面拔模1度，内表面拔模1.5度，不管是采用3D打印制作还是开模注塑生产，都能顺利脱模，不会出现卡模、拉伤的问题。针对不同的制作工艺，还预留了壁厚调整的冗余空间，如果采用光敏树脂3D打印，可以将壁厚调整为1.5mm来减轻重量、降低成本，如果采用ABS注塑生产，可以将筋条厚度调整为壁厚的0.6倍，避免出现缩痕影响外观。

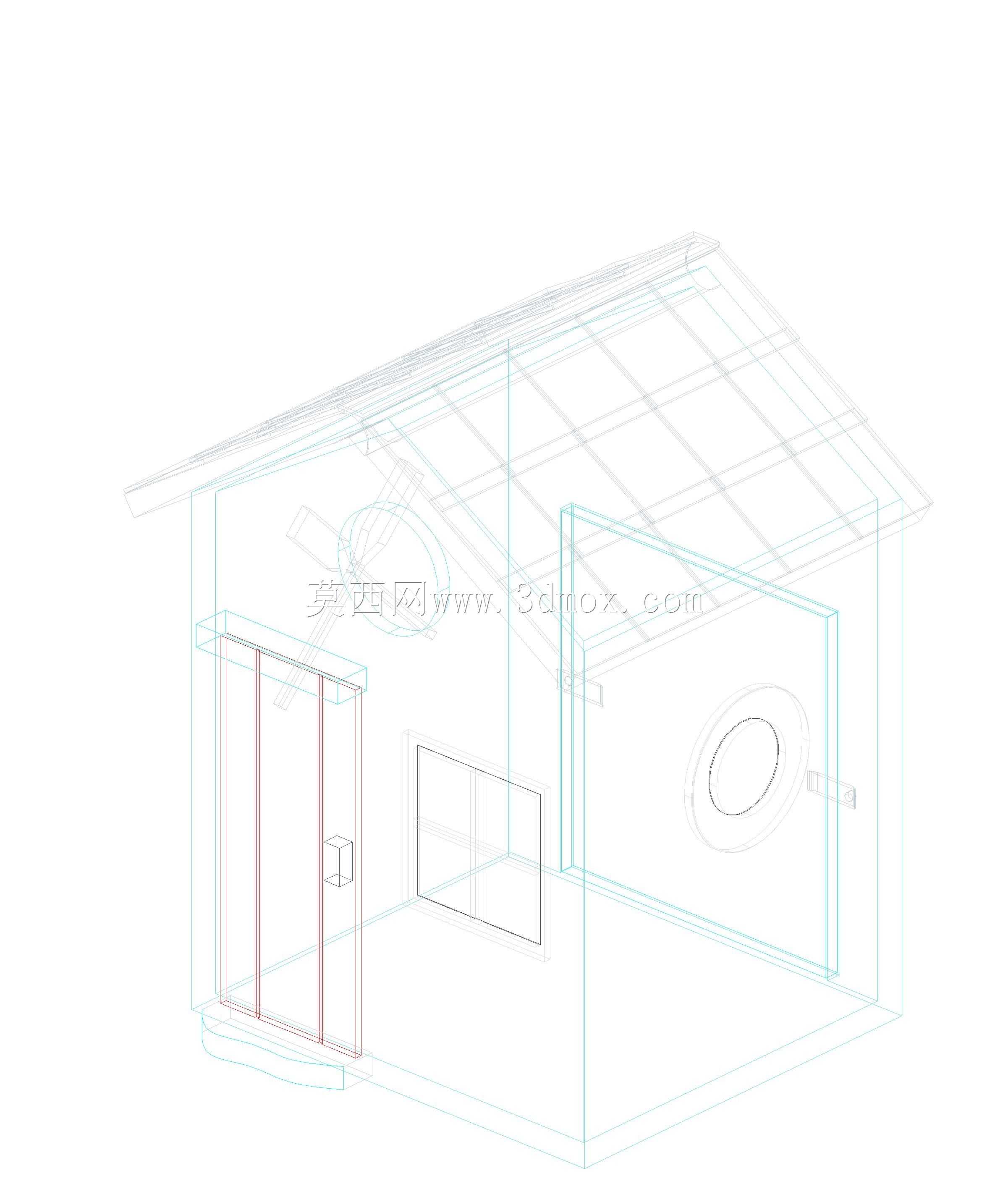

　　从结构设计的合理性角度出发，这款小屋没有做多余的冗余结构，每一处外观造型都兼顾了结构强化的作用：窗户的框体筋条同时作为正面墙体的加强筋，屋顶的叠层结构同时提升了屋面板的抗弯强度，侧墙的浮雕装饰同时也能减少侧墙大平面的变形量。在做装配干涉检查的时候，反复验证了门体推拉的全行程，确认门体在全开、全关位置都不会和墙体、底座发生干涉，投币口的位置避开了内部卡扣的安装位置，不会出现投币时被卡扣挡住的问题。底座的水平度做了基准校验，保证四个角的高度差控制在0.1mm以内，放置时不会出现翘脚、晃动的问题。
