硬质防水防护塑料外壳结构设计

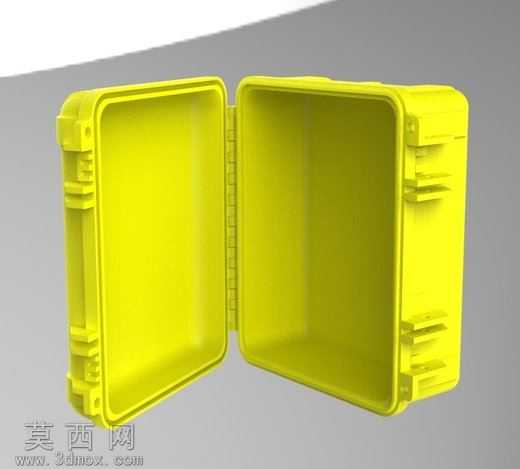

本作品为硬质防护类塑料外壳的三维结构设计，整体采用上下对开式翻盖结构，通过侧边一体化成型的合页结构实现上下壳体的铰接连接，无需额外加装金属合页配件，大幅降低产品的装配成本与后期维护难度。建模过程中严格遵循注塑成型工艺规范，对壳体所有边角位置做了均匀的圆角过渡处理，既避免注塑过程中出现应力集中导致的开裂问题，也能在实际使用过程中减少磕碰带来的结构损伤，同时提升产品握持与搬运的手感。壳体外侧设计有多道纵横交错的加强筋结构，在不额外增加壳体壁厚、控制产品整体重量与材料成本的前提下，大幅提升壳体的抗冲击、抗挤压性能，满足户外携带、堆叠存放的使用需求。上下壳体的开合边缘设计有嵌套式的密封止口结构，可搭配配套的防水胶圈实现IP67级别的防水防尘效果，能够有效阻挡水汽、粉尘进入壳体内部，保护内部存放的精密仪器、工具等物品不受潮、不进灰。壳体侧边预留了锁扣安装位与提手安装位，可根据实际使用需求加装塑料锁扣、金属挂锁或者便携提手，适配不同场景下的使用需求。材质选用上适配高强度改性PP工程塑料，该材质具备优异的抗冲击韧性、耐高低温性能与耐化学腐蚀性能，能够在-20℃到60℃的环境温度范围内保持稳定的结构性能，不会出现低温脆裂、高温软化变形的问题。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚控制在2.5mm到3mm之间，既保证壳体的结构强度，也避免注塑过程中出现缩痕、翘曲等成型缺陷，提升产品的良品率。内部腔体为规整的方形空间，可根据存放物品的形状定制配套的EVA缓冲内衬，实现对存放物品的全方位缓冲防护，避免搬运过程中物品晃动、磕碰造成损坏。整体结构设计充分考虑了注塑生产的可行性与实际使用的耐用性，所有结构均无需复杂的抽芯、滑块模具结构，能够有效降低模具开发成本，适合批量注塑生产，可广泛用于工具收纳、精密仪器防护、户外设备存放等多个场景。
