手动台式管钳夹紧工装结构设计

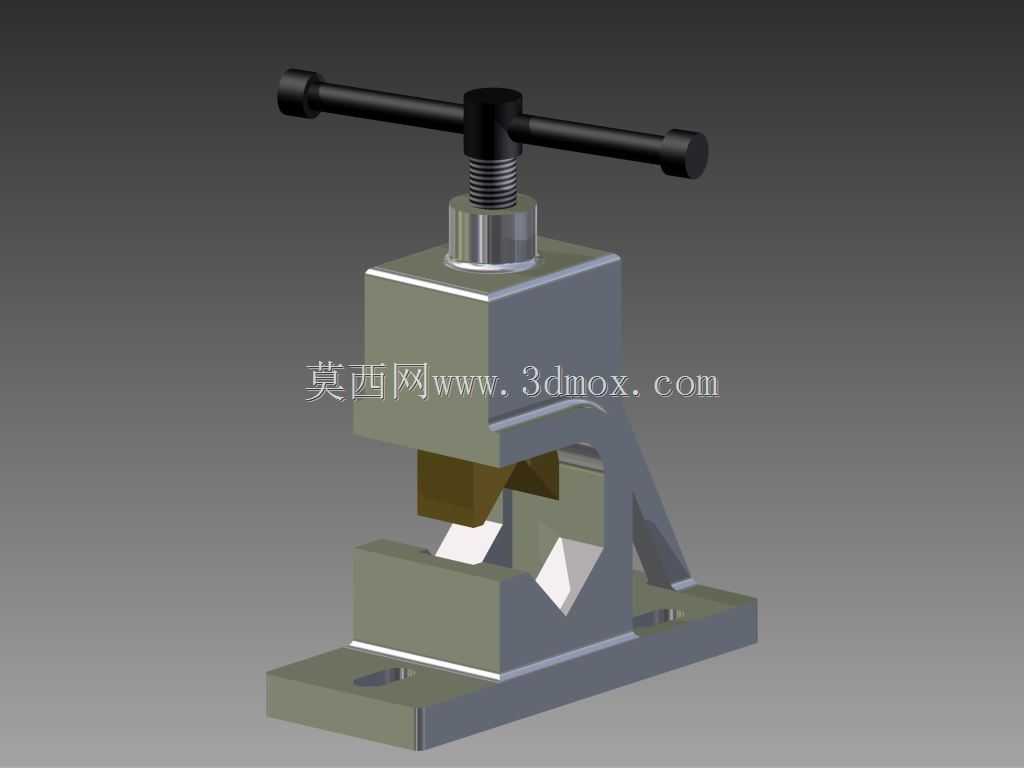

　　在管材加工、管路装配、小五金件修配的现场作业场景里，这类手动台式管钳是工位上出镜率极高的辅助工装，和普通手持式管钳不同，它采用台式固定安装的结构，不需要操作人员全程手持施力，能把管材稳定夹持在固定工位上，方便后续完成套丝、切割、坡口打磨、接头装配等一系列工序，尤其适合小批量管材加工、机修工位的日常管路维修作业，能大幅降低操作人员的手部疲劳强度，同时提升夹持稳定性，避免手持夹持时管材晃动带来的加工误差。从功能特性上看，这款管钳采用T型手轮驱动的螺旋进给结构，通过梯形螺纹副把手轮的旋转运动转化为上压块的直线下压动作，梯形螺纹具备良好的自锁性能，当操作人员转动手轮把管材夹紧后，不需要额外的锁止结构就能保持夹持力，

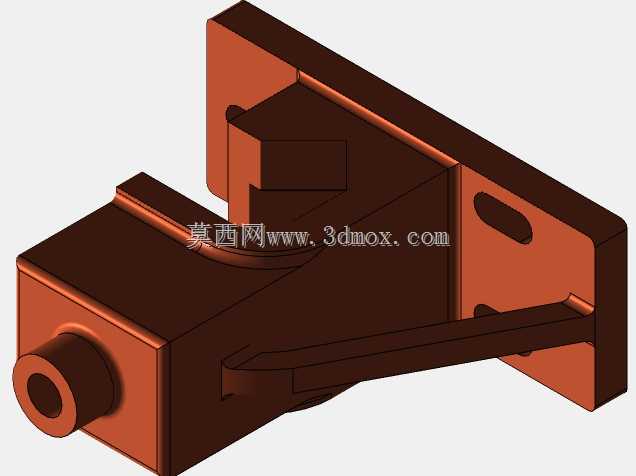

　　不会因为加工过程中的振动出现松脱问题；下钳口采用V型定位槽设计，不管是圆形金属管材、棒料，还是小尺寸的六角型材，都能在V型槽内实现自动对中，不需要反复调整工件位置就能保证夹持同轴度，适配不同截面形状的工件装夹需求。从设计思路层面拆解，整个结构采用框架式承力布局，底座通过四个安装孔可以直接固定在钳工工作台或者专用工装架上，安装孔采用长圆孔设计，允许安装时根据工作台的螺栓孔位做小范围的位置调整，降低现场安装的孔位匹配精度要求；上压块和下压块都采用可更换的嵌块设计，嵌块和钳身主体通过定位槽加紧固螺钉连接，当钳口因为长期使用出现磨损、压痕，夹持力下降的时候，只需要更换嵌块就能恢复工装性能，不需要更换整个钳身，能有效降低长期使用的维护成本；钳身的侧部设置三角形加强筋结构，连接竖直立柱和水平底座，在承受大夹持力的时候，能避免立柱出现向外的弯曲变形，保证上下钳口的平行度，防止夹持时工件出现偏斜。关于安装边界与外形尺寸，这款管钳的底座长度控制在200mm以内，宽度在120mm左右，整体高度在闭合状态下不超过180mm，手轮展开后的最大操作宽度为240mm，不会占用过多的工作台面空间，适合在空间紧凑的维修工位、小型加工台面上布置；钳口的最大开口量可以适配直径60mm以内的圆形管材，最小可以夹持直径5mm的细棒料，覆盖了日常水暖安装、小型气动管路装配、五金修配场景里绝大多数的常用管材规格；螺旋进给的行程设计为50mm，

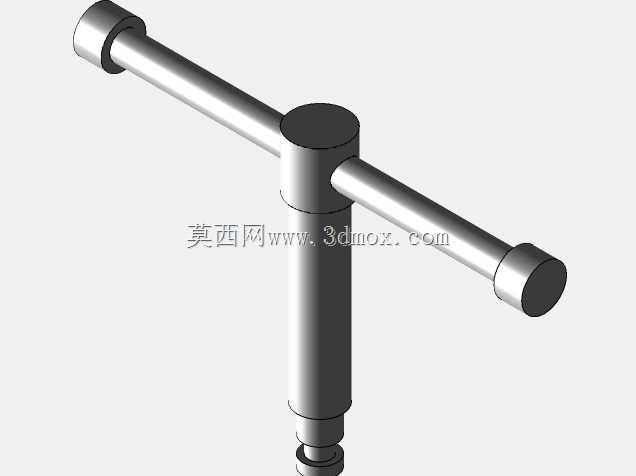

　　操作人员只需要转动手轮不到10圈就能完成从最大开口到完全闭合的行程，装夹工件的操作效率较高，不需要反复空转手轮调整行程。在实际使用的细节设计上，手轮采用横杆式结构，相比圆盘手轮，在需要大夹紧力的时候，操作人员可以借助横杆的力臂更长的优势，用更小的手部力量输出足够的夹持扭矩，同时横杆的两端做了圆滑处理，不会在操作时划伤手部；钳身主体采用铸铁材质一体铸造成型后做时效处理，能消除铸造内应力，长期使用不会出现结构变形，保证夹持精度；上下钳口的嵌块采用淬火处理的合金钢材质，表面硬度达到HRC45-50，具备良好的耐磨性，即使夹持表面有毛刺的黑皮管材，也不会轻易出现钳口压溃、磨损的问题。和普通台虎钳相比，这款管钳的V型钳口更适配圆形工件的装夹，

　　不会像普通平口钳那样夹持圆管时出现四点接触、夹持不稳容易打转的问题，在针对管材类工件的作业场景里，装夹可靠性远高于通用平口台虎钳，同时整体结构更紧凑，制造成本更低，适合作为管路作业工位的专用工装配置。在三维建模过程中，整个结构的配合间隙做了合理预留，螺旋副的配合间隙控制在0.1-0.2mm之间，既保证手轮转动顺畅无卡滞，又不会因为间隙过大导致上压块出现晃动，影响夹持精度；所有的棱角位置都做了R2-R3的圆角处理，避免加工和使用过程中出现应力集中，同时防止锐边划伤操作人员；底座的安装孔沉头深度设计为8mm，适配M8的内六角安装螺栓，安装后螺栓头不会突出底座表面，保证底座和工作台面完全贴合，不会因为螺栓突出导致工装安装不稳。
