带检测工位的皮带输送生产线结构设计

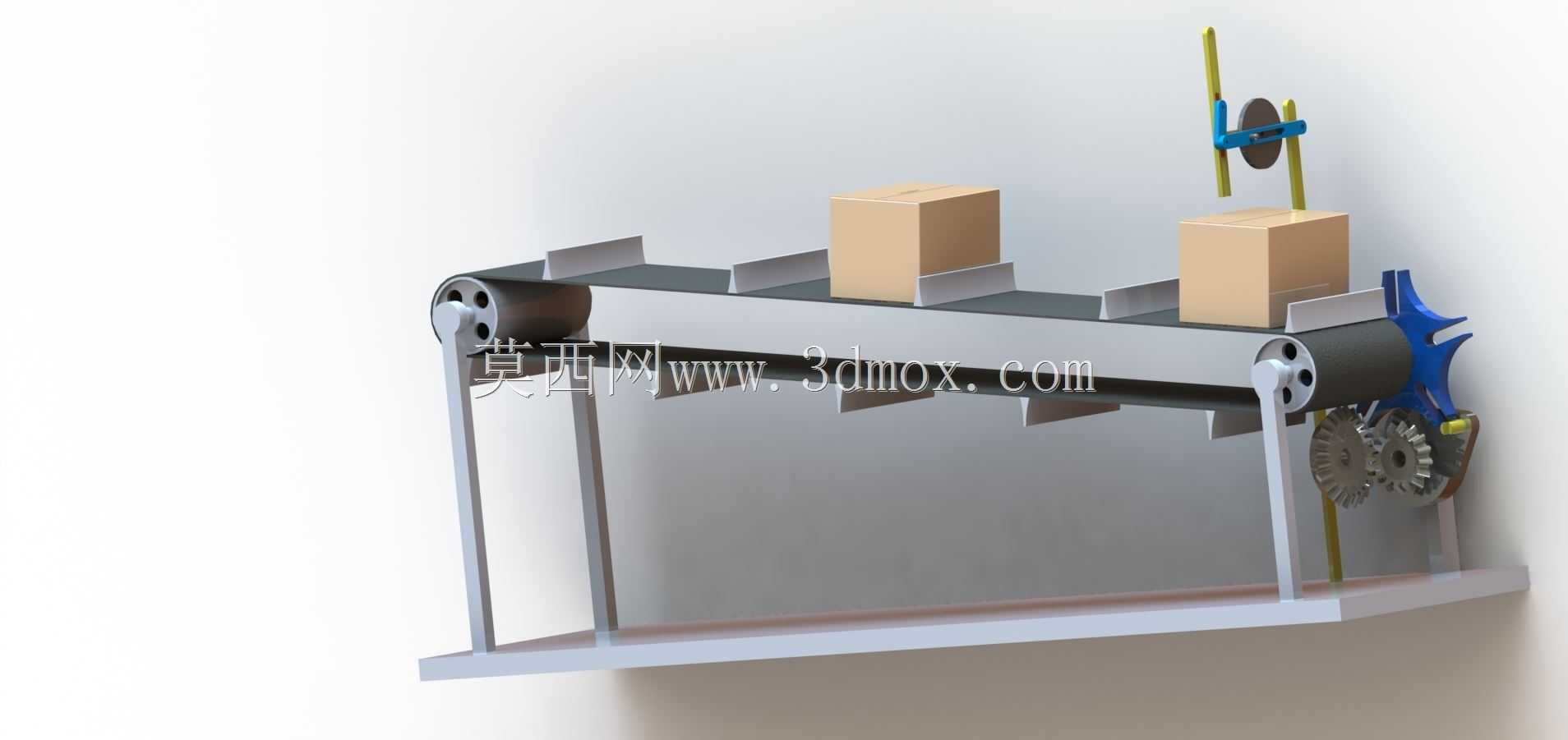

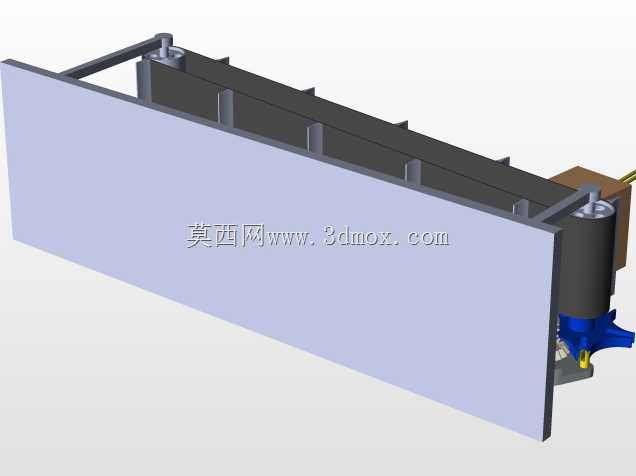

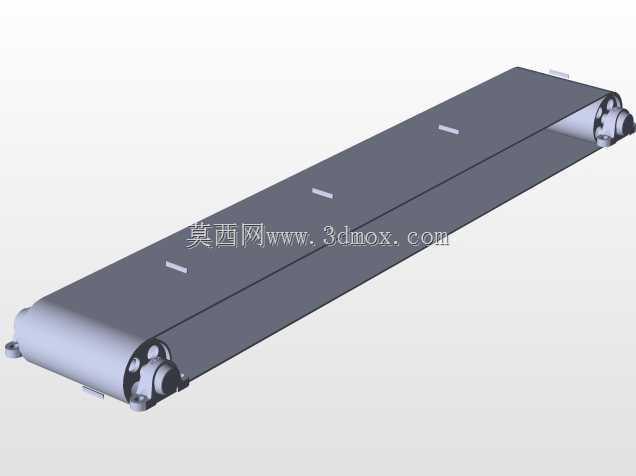

　　这套输送结构的设计初衷，是针对中小规格箱体类工件的工序间流转需求，适配电子配件、小型五金包件、日化盒装产品的产线衔接场景，可直接对接前段分拣工位与后段包装、检测工序，替代传统人工周转的低效模式。从结构组成来看，主体采用平皮带作为承载输送面，机架选用标准铝型材拼接成型，两侧支撑腿做了等距分布的加强连接，底部设置通长的安装底板，既可以通过膨胀螺栓直接固定在车间硬化地面，也能搭配脚轮组件做成可移动的临时输送工位，适配多品种小批量的柔性生产需求。

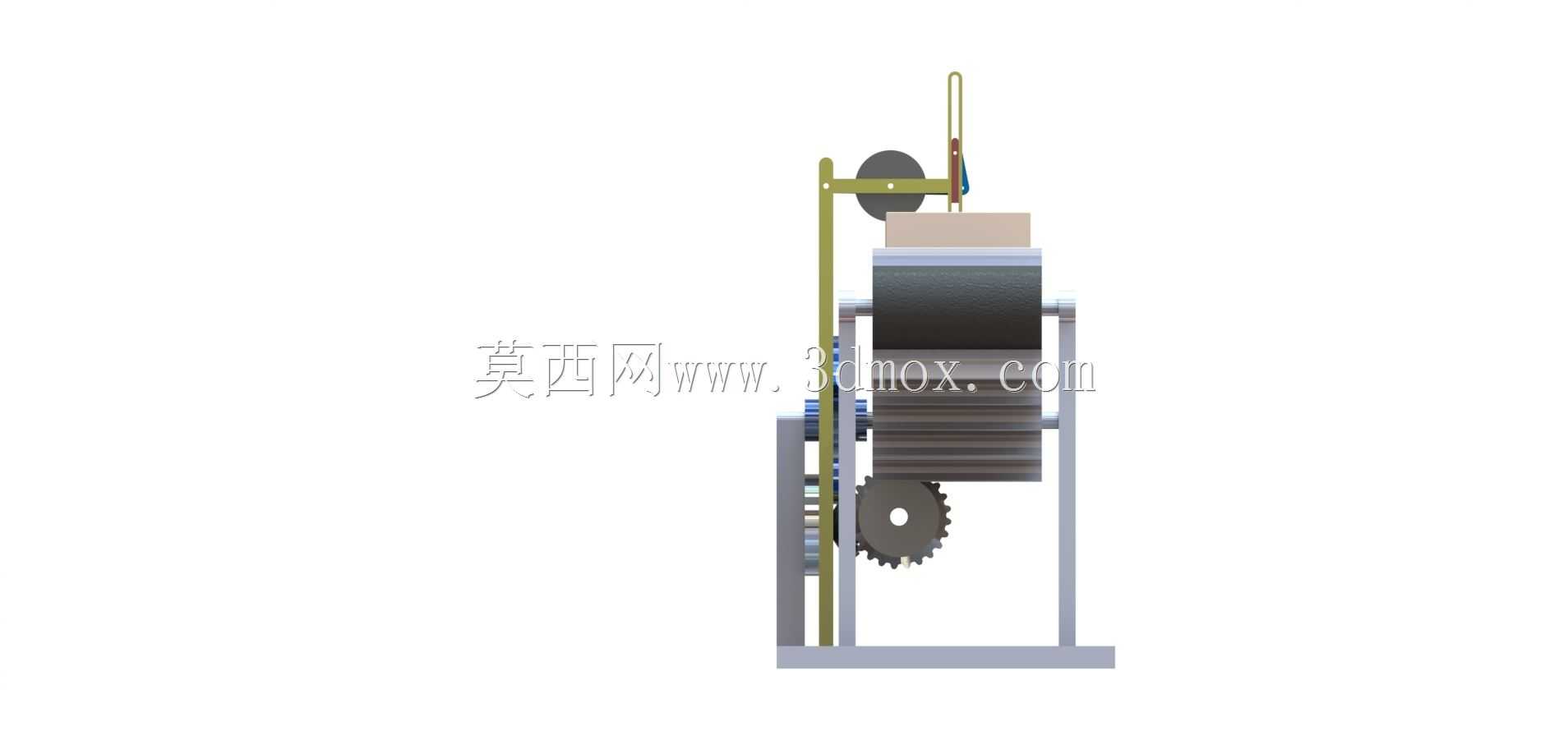

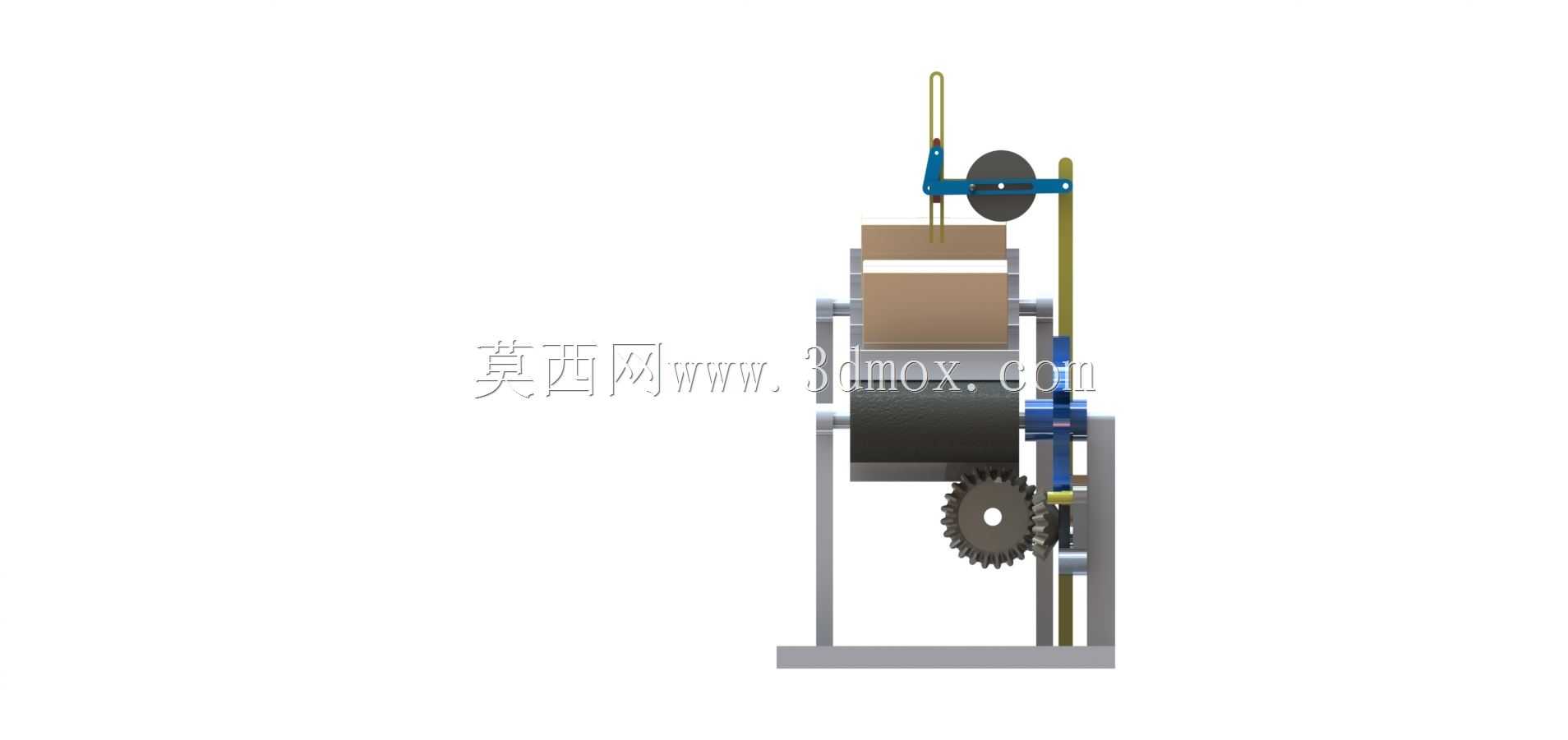

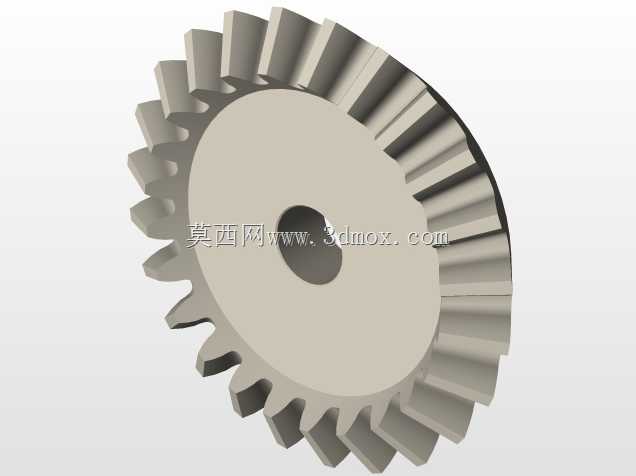

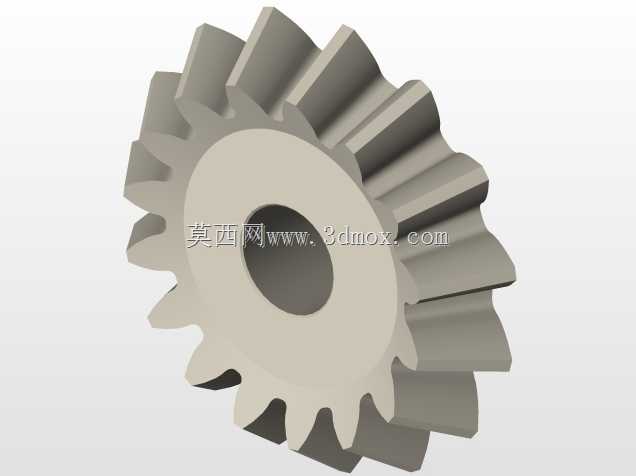

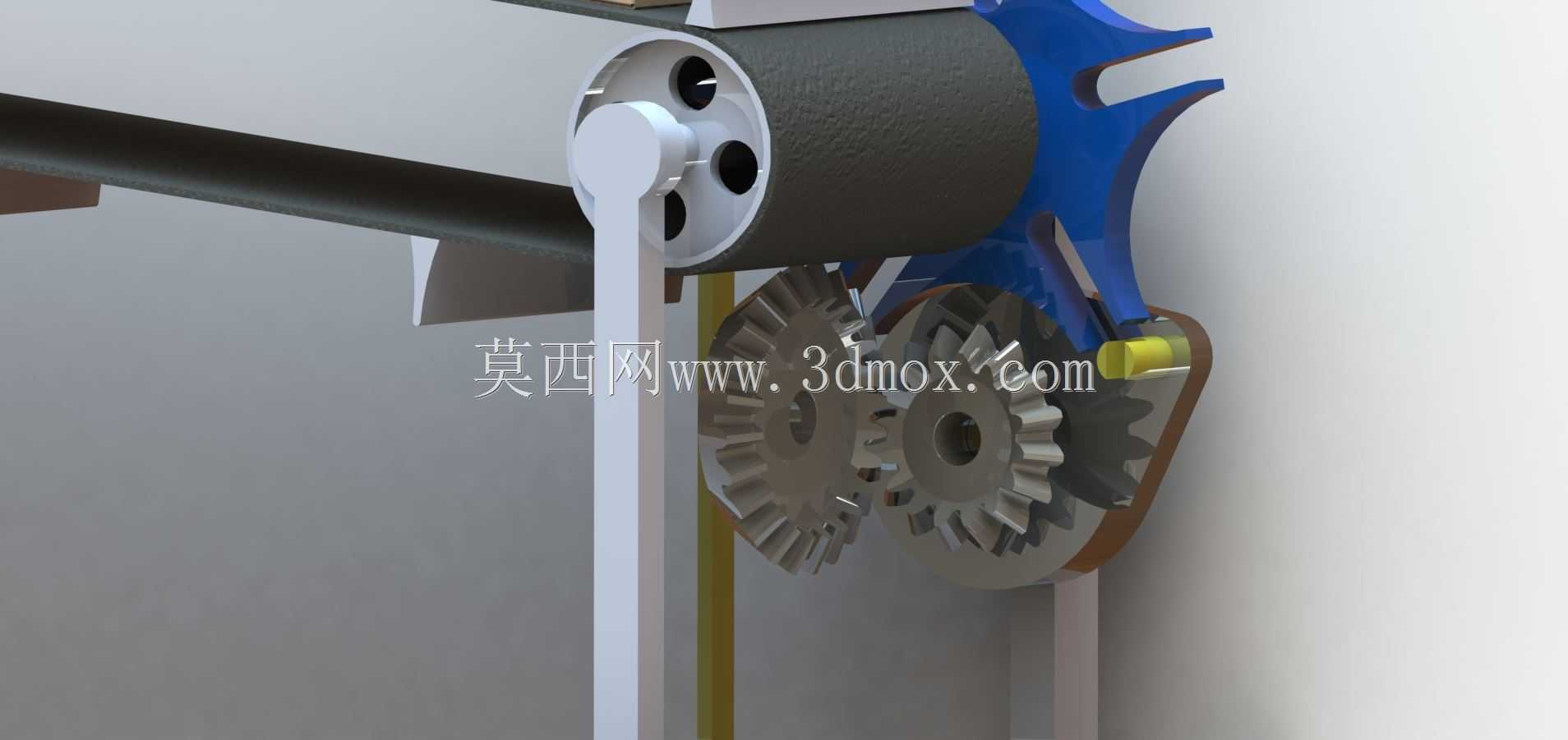

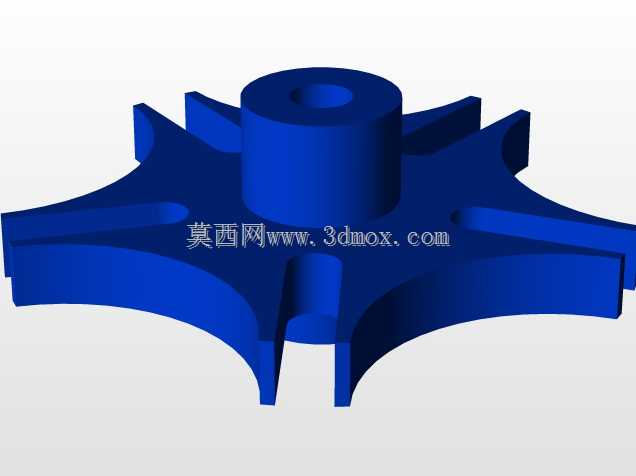

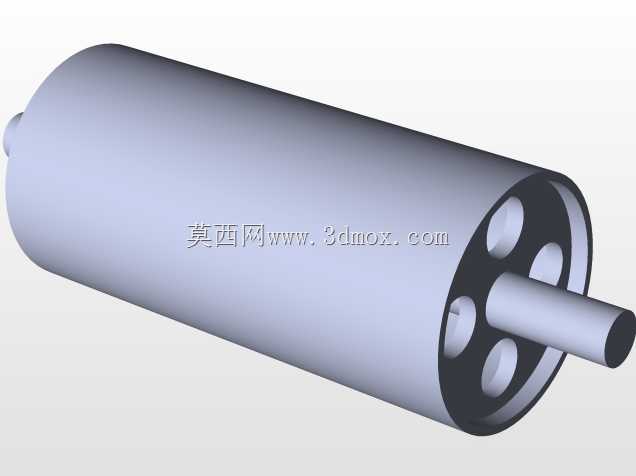

　　传动端采用齿轮啮合的动力传递结构，主动辊筒端配套啮合齿轮组，可直接对接减速电机输出轴，省去额外的链传动张紧结构，传动间隙控制在0.1mm以内，保证输送启停时的位置精度，避免工件在输送过程中出现偏移。皮带上方等距设置了L型工位挡块，挡块高度根据常见200mm见方的箱体工件设计，间距可根据不同工位的操作时长调整，确保每个工件到达检测、加工点位时能精准停位，不会出现相邻工件碰撞堆叠的问题。

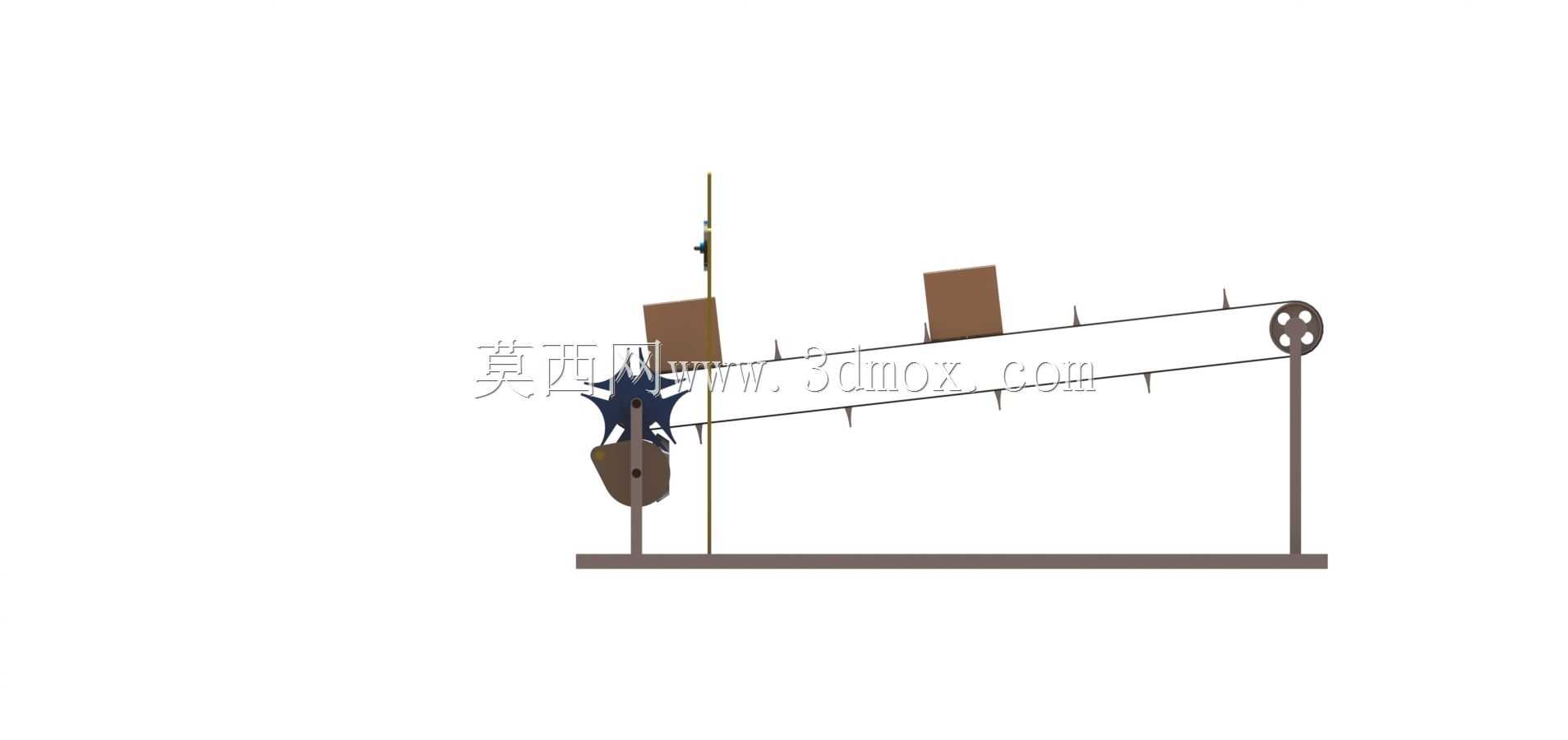

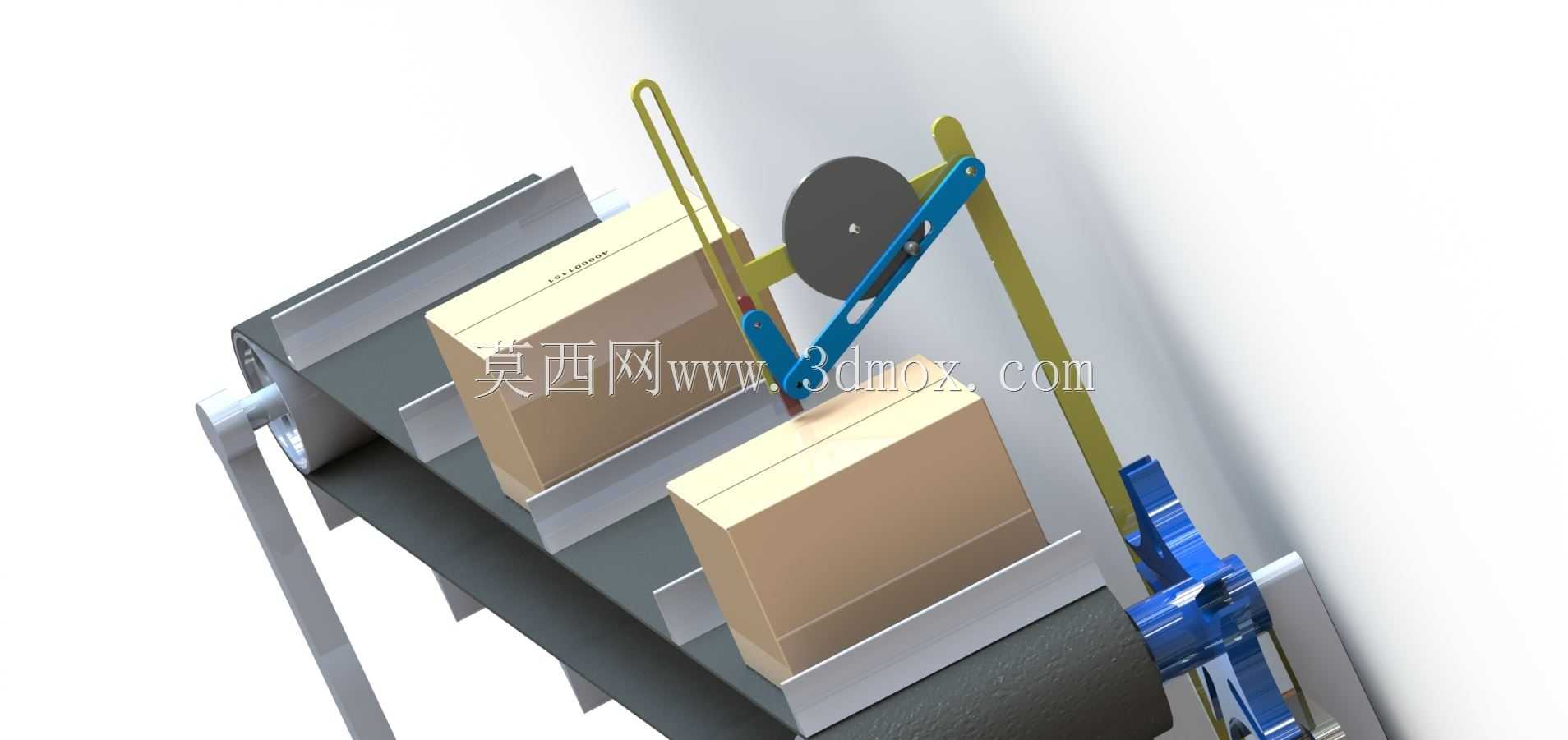

　　在输送线的中段位置，集成了立式检测工位结构，检测支架采用可上下调节的滑杆设计，检测元件的安装座可沿滑杆做高度方向的调整，同时支架本身可沿机架侧边的滑槽做横向位置移动，适配不同高度、不同宽度的工件检测需求，不管是外观检测、条码扫描还是重量复检工位，都能通过调整支架位置满足安装要求，不需要额外对机架进行二次打孔加工。

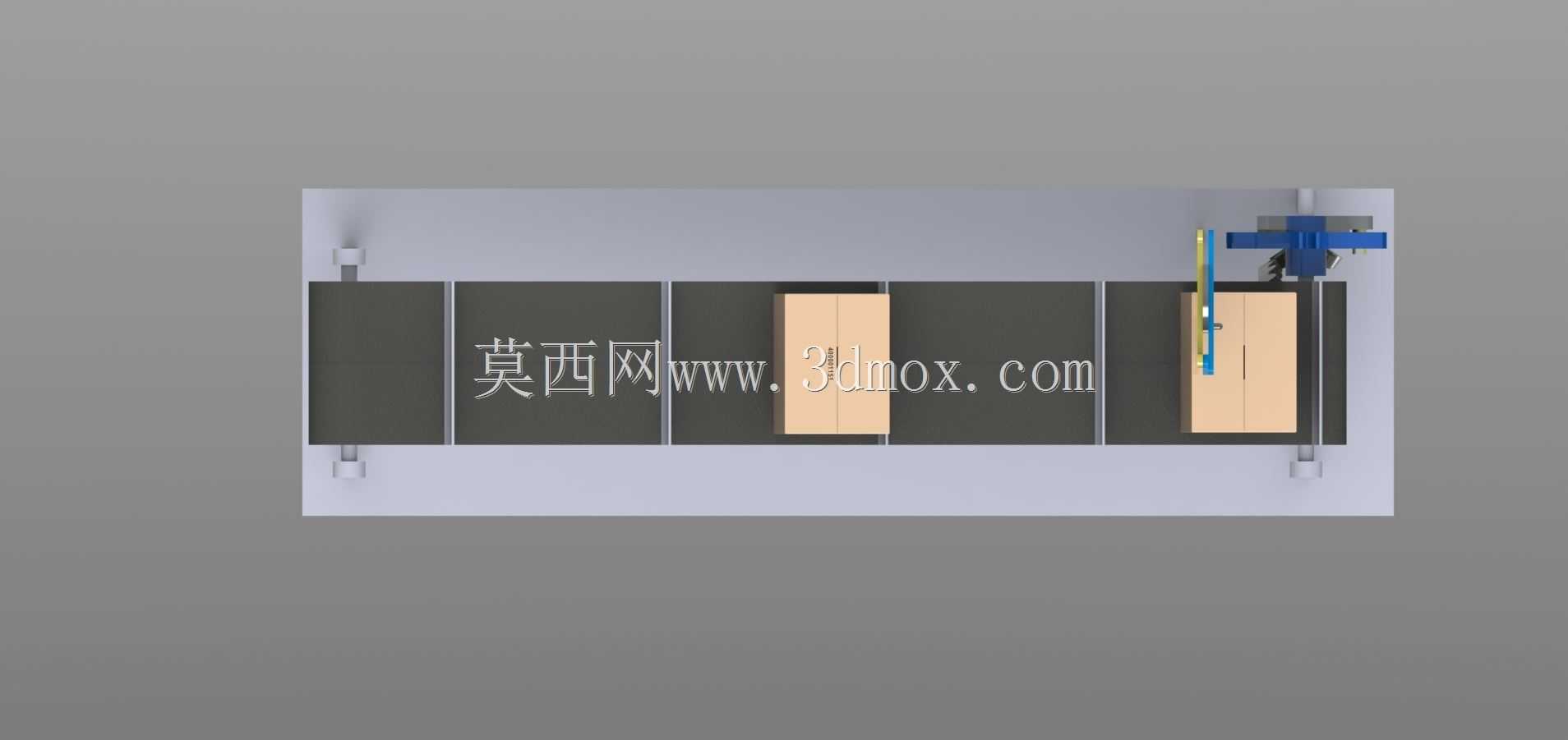

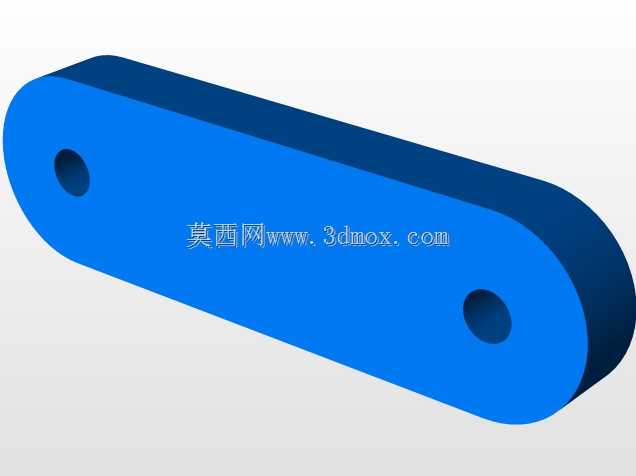

　　从安装边界来看，这套输送结构的整体宽度控制在450mm以内，有效输送宽度为300mm，单段标准长度为1200mm，可根据实际产线长度做多段拼接，拼接处采用定位销+螺栓的连接方式，拼接后的皮带平面度误差不超过0.5mm/m，不会出现皮带跑偏的问题。支撑腿的高度可在700mm到900mm之间调节，适配不同高度的对接设备，不管是对接桌面式的组装工作台，还是对接高度较高的自动化加工设备，都能通过调整支腿高度实现输送面的平齐过渡，避免工件转移时出现卡滞、掉落的问题。

　　设计过程中特意对传动端的齿轮做了防护结构设计，齿轮组外侧加装了弧形防护挡板，避免生产过程中杂物卷入齿轮啮合区域，同时也能防止操作人员误触转动部件造成安全隐患。皮带的张紧结构设置在从动辊筒的两端，通过调节螺栓即可调整皮带张紧度，不需要拆解机架结构，日常维护时单人即可完成张紧调整操作，降低设备运维的时间成本。

　　在实际应用场景中，这套结构既可以作为独立的输送单元使用，也可以多段组合搭配转角机构、顶升移栽机构组成完整的生产输送线，挡块的设计保证了工件在输送过程中的间距固定，特别适配需要定点作业的工序，比如喷码、贴标、视觉检测等工位，不需要额外增加阻挡机构就能实现工件的精准停位，减少产线的额外组件投入。机架的铝型材选型经过承重校核，单段输送线的均匀承载能力可达50kg，完全满足中小规格箱体工件的输送承重需求，不会出现机架变形、皮带下塌的问题。
