农用装载机配套托盘货叉结构设计

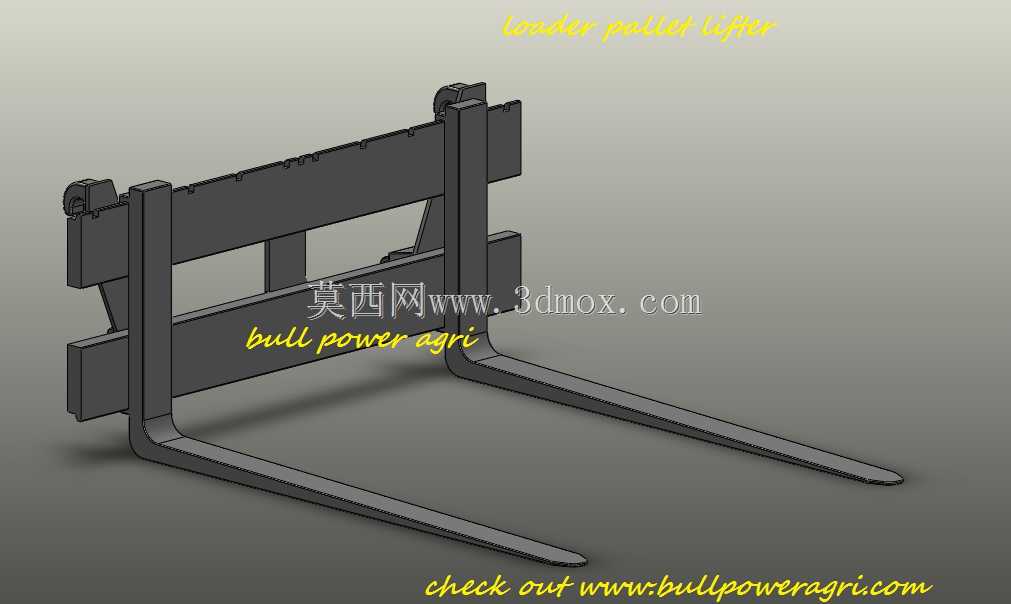

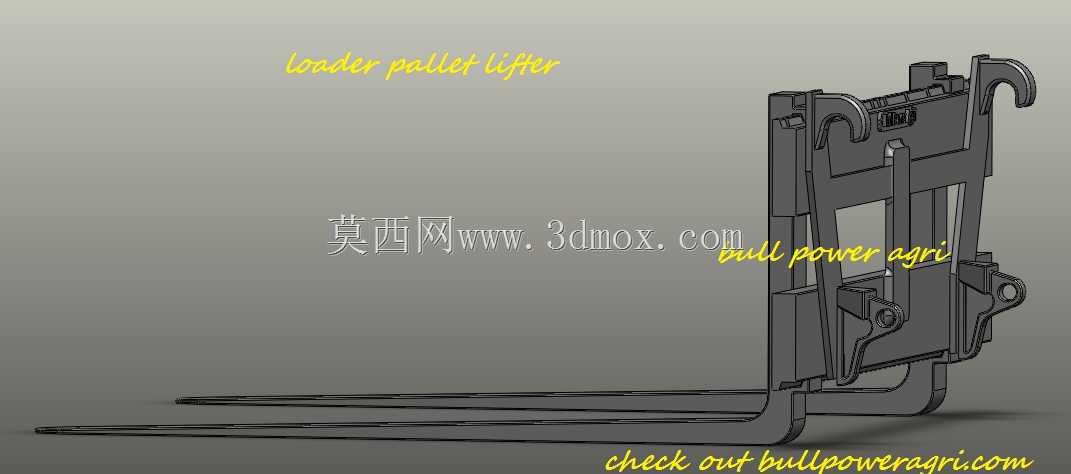

　　这款托盘叉属具主要适配中小型农用装载机，可快速挂载在装载机前端动臂挂接位，替代原有铲斗完成单元化托盘货物的装卸、堆垛、短距离转运作业，在农资仓储转运、农场物料周转、建材短途搬运场景中应用广泛，相比传统人工搬运可大幅降低劳动强度，提升散件集装化转运的作业效率。从结构设计来看，整体采用挂接式安装框架，背部设置与装载机动臂挂点匹配的卡扣位，安装时无需额外焊接改装，对准挂接位锁定插销即可完成固定，适配主流1-3吨级农用装载机的挂接接口尺寸，安装边界预留足够的动臂俯仰间隙，不会在举升过程中与动臂结构发生运动干涉。叉臂部分采用L型一体化锻造结构，水平段为平直承托面，表面做耐磨硬化处理，可承受额定载荷下的长期摩擦损耗，

　　垂直段与背部安装框架采用高强度螺栓连接，可根据实际作业的托盘规格更换不同长度、额定载荷的叉臂，适配不同尺寸的木质、塑料、金属托盘的叉取需求。背部安装框架设置多档叉臂间距调节孔位，作业前可根据托盘进叉口的间距调整两个叉臂的相对位置，保证叉取时受力均匀，避免托盘偏载滑落。设计过程中重点校核了举升最大高度时的结构强度，对叉臂根部、挂接卡扣位置做了加厚处理，通过有限元分析验证额定载荷下的应力分布，确保应力集中区域的结构强度满足长期重载作业需求，避免作业过程中出现结构变形、断裂的风险。叉臂水平段的前端做了倒角过渡处理，方便对准托盘进叉口，降低对位难度，即使在视野受限的作业场景下，也能快速完成进叉操作。安装框架的上部设置挡货架结构，

　　可避免货物在举升过程中向后滑移，触碰装载机前部结构，保护作业设备与操作人员的安全。整体结构没有冗余的复杂部件，维护保养便捷，日常作业仅需定期检查连接螺栓的紧固状态、叉臂磨损情况即可，易损件更换成本低，适合非道路移动作业场景下的粗放使用需求。在实际作业中，搭配该属具的装载机可完成厂区内托盘货物的装卸车、仓库内堆垛、短距离转运等多种作业，无需额外配置专用叉车，尤其适合场地不固定、作业场景多变的农用、小型工程作业场景，可大幅提升设备的通用性，降低设备采购成本。设计时充分考虑了野外作业的恶劣工况，所有连接部位均做了防锈处理，适配多粉尘、高湿度的作业环境，长期使用不会出现连接部位锈蚀卡死的问题。

　　叉臂的长度设计兼顾了常规托盘的深度需求与转向灵活性，不会因为叉臂过长导致转弯半径增大，影响狭小空间内的作业通过性。挂接位的尺寸公差控制在合理范围，既保证安装时的便捷性，又避免作业过程中出现旷量晃动，保证叉取作业的稳定性。
