农用装载机配套欧式托架捆草作业叉钉结构

　　这套属具结构主要适配前端装载类设备，针对农牧场散草、成型草捆的转运、堆垛、喂入环节设计，替代传统铲斗完成软质秸秆类物料的叉取作业，相比普通铲斗能大幅降低草捆破损率，减少散料洒落损耗，在中小型家庭农场、规模化养殖草场的日常作业中适配性极强，尤其适配圆草捆、方草捆的短距离转运与堆高码放作业，也可完成青贮饲料堆的取料、摊平辅助作业。

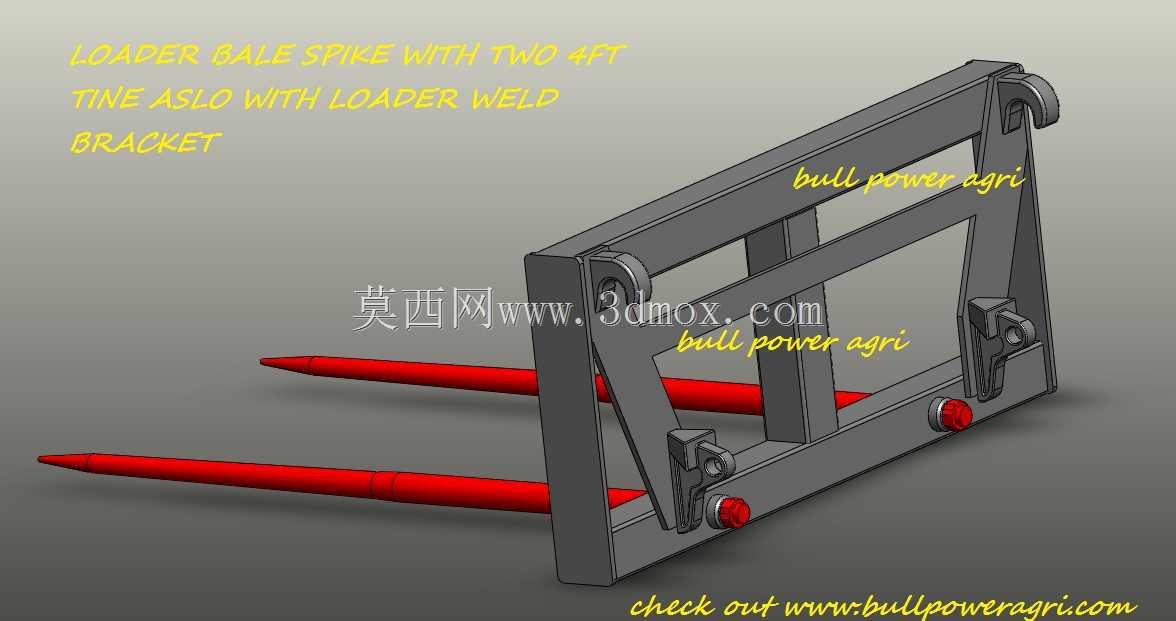

　　整体结构分为挂接框架与作业叉钉两部分，挂接框架采用欧式标准快换托架接口，挂接位的销轴孔位、贴合面尺寸完全匹配对应吨位装载机的快换挂接尺寸，安装时无需额外改装，对准挂接点插入锁销即可完成固定，挂接面的加强筋布局完全贴合装载机臂端的受力传导路径，避免偏载作业时框架出现焊缝开裂、形变问题。框架主体采用矩形钢管拼焊成型，横向主梁与两侧竖梁的连接位置设置三角形加强筋，抵消叉取草捆时产生的侧向扭转力，框架背部的挂接耳板做了加厚处理，耳板孔位内嵌耐磨衬套，减少频繁拆装挂接带来的孔位磨损，延长挂接结构的使用寿命。

　　两根作业叉钉采用高强度圆钢加工成型，整体做锥度收尖处理，尖端做圆弧过渡避免叉取时戳散草捆内部纤维，叉钉杆身设置两道环形凸起定位结构，叉取草捆时能起到防滑限位作用，避免设备行进过程中草捆沿杆身向后滑移碰撞挂接框架。叉钉与框架的连接采用法兰螺栓固定结构，每根叉钉根部通过四颗高强度螺栓与框架下部的安装座连接，安装座与框架主梁之间设置斜向加强撑，将叉钉承受的竖向载荷直接传导至框架主梁，避免连接位置出现应力集中。叉钉的伸出长度、间距经过实际作业场景验证，间距设置兼顾不同尺寸草捆的叉取稳定性，既不会因间距过小导致草捆叉取后晃动，也不会因间距过大戳破草捆外包装，伸出长度满足常规尺寸草捆的完全叉入深度，作业时不会出现草捆脱落问题。

　　设计过程中重点考量了农牧场作业的复杂工况，所有外露钢结构表面做耐磨防锈涂装，叉钉表面做淬火处理提升表面硬度，避免长期叉取作业中出现杆身弯曲、尖端磨损变钝的问题。挂接框架的整体宽度控制在对应吨位装载机的允许作业宽度范围内，不会超出轮距边界影响狭窄通道通行，作业时的前方视野无过多遮挡，驾驶员在驾驶位可清晰观察到两根叉钉的尖端位置，方便对准草捆完成叉取操作，降低对位操作难度。

　　实际作业中，这套结构除了完成草捆叉取转运，也可适配秸秆堆、松散饲草的整理作业，叉钉的光滑杆身不会勾挂草绳、地膜等杂物，作业后清理十分方便。相比焊接式固定叉齿结构，螺栓连接的叉钉可在出现磨损、弯曲时单独更换，无需整体切割更换，降低后期维护成本。框架上预留的辅助安装位可根据作业需求加装防护栏、挡草板等附件，拓展作业场景，比如加装挡草板后可避免叉取过小草捆时草料向后飞溅，适配不同种类饲草的作业需求。

　　受力校核阶段重点验证了偏载工况下的结构强度，模拟单根叉钉承受满额载荷的极端情况，对框架连接位置、叉钉根部的应力值做了反复优化，确保在额定载荷下所有结构件的应力值均低于材料屈服强度，预留足够的安全冗余，应对农牧场作业中可能出现的意外冲击载荷。整体结构没有多余的复杂传动部件，日常维护仅需定期检查连接螺栓紧固度、挂接衬套磨损情况即可，无复杂保养流程，适配农牧场非专业维修人员的日常维护需求。
