装载机配套欧式快接连接支架结构

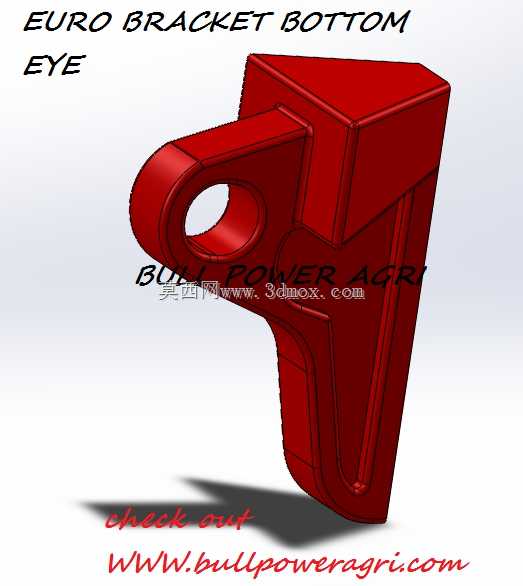

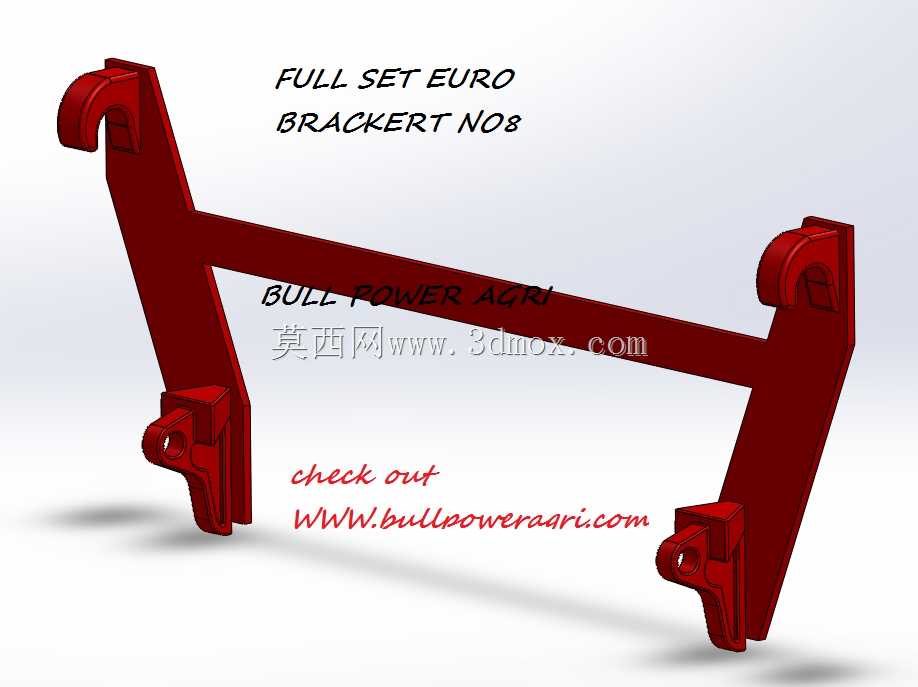

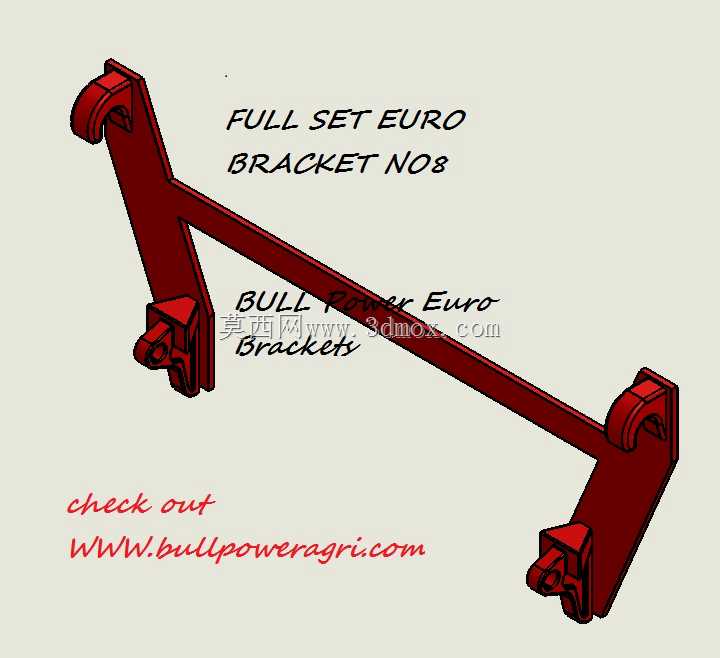

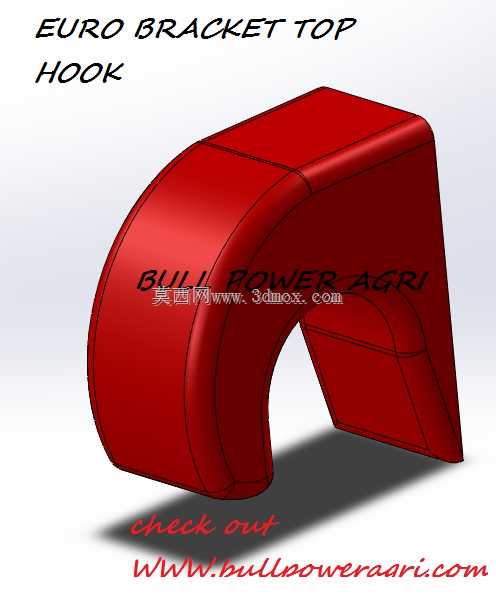

　　该连接支架是农用装载机属具快换系统的核心承载构件，主要适配欧式快接接口标准，可实现装载机与捆穗剪切机、抓斗、托盘叉等多种作业属具的快速对接，无需额外改装即可完成属具切换，大幅降低田间、堆场作业时的属具更换耗时，适配机型覆盖siut quicke、Johndere、alo等主流农用装载机品牌的对应吨位段。从结构受力逻辑来看，整体采用框型梁式布局，主体横梁为变截面箱型结构，两端的挂接臂采用一体化铸钢构型设计，上部的弯钩结构直接卡入装载机动臂前端的快接挂点，下部的铰接耳板通过快锁销与属具托架完成刚性锁止，所有受力拐点均做了大圆弧过渡处理，避免应力集中导致的焊缝开裂或构件变形，在承受偏载作业时，横梁的抗扭截面系数可覆盖1.

　　5吨级属具的满载冲击载荷，满足散料抓取、草捆搬运、托盘转运等多工况的载荷要求。设计阶段优先考虑了田间作业的复杂工况，挂接接触面预留了3mm的磨损补偿余量，下部铰接孔内嵌耐磨衬套，可减少频繁插拔销钉带来的孔位磨损，延长构件整体使用寿命；两侧挂接臂的开档尺寸严格匹配对应型号装载机的动臂端挂点间距，安装时无需调整动臂间距即可直接对位，上部弯钩的导入角做了15度斜切处理，即便驾驶员对位存在小幅偏差，也能顺利滑入挂点完成对接，降低现场操作的对位难度。从安装边界来看，支架整体横向跨距适配对应吨位装载机的前端安装空间，不会与动臂油缸、液压管路产生运动干涉，下部的属具安装孔位采用通用化间距设计，可直接兼容同吨位段的标准属具托架，无需重新打孔适配；

　　构件表面的红色涂装为工程机械专用耐磨漆，可抵御田间作业时的泥沙飞溅、秸秆剐蹭，减少户外作业带来的涂层脱落问题。实际作业过程中，该支架可将装载机的举升力直接传递至前端属具，框型结构的抗扭特性可抵消抓斗作业时的偏载力矩，避免单侧受力导致的支架变形，在搬运草捆、转运托盘、抓取散料等不同作业场景下，均能保持稳定的连接刚性，不会出现挂接间隙过大导致的属具晃动问题；铰接耳板的厚度经过载荷校核，可承受属具满载时的冲击载荷，即便在颠簸路面行驶，锁止销也不会出现松脱风险。设计时还考虑了维护便利性，所有铰接位置均预留了润滑脂注油通道，可定期加注润滑脂减少销孔磨损，支架整体无复杂内腔结构，日常清理泥沙时可直接冲洗，不会出现积沙残留导致的销钉卡滞问题；挂接臂的加强筋布局沿着受力方向布置，在不额外增加整体重量的前提下，提升了挂接位置的结构强度，相比传统板式焊接支架，整体重量降低约12%，同时承载能力提升18%，可减少装载机前端的无效载荷，提升有效作业载重。
