装载机配套草捆抓取捆钉作业属具结构

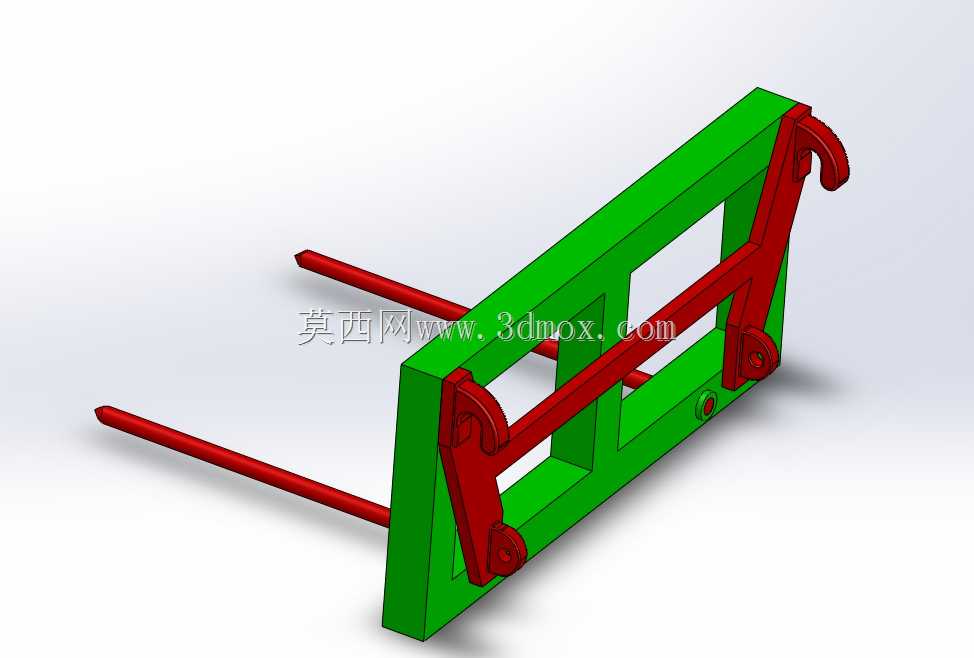

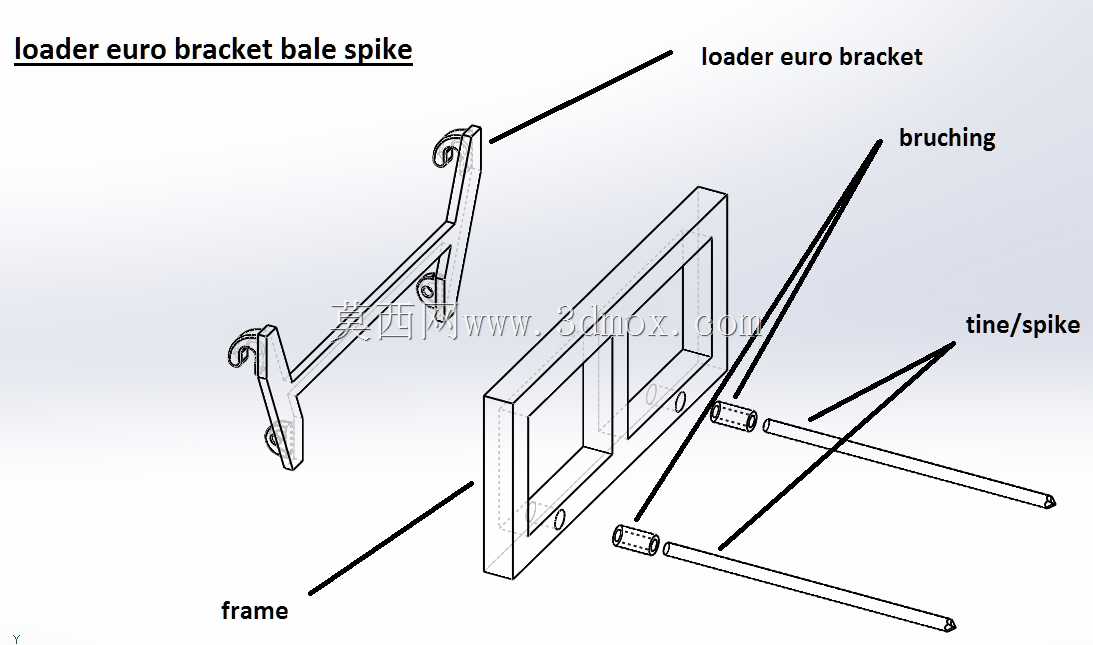

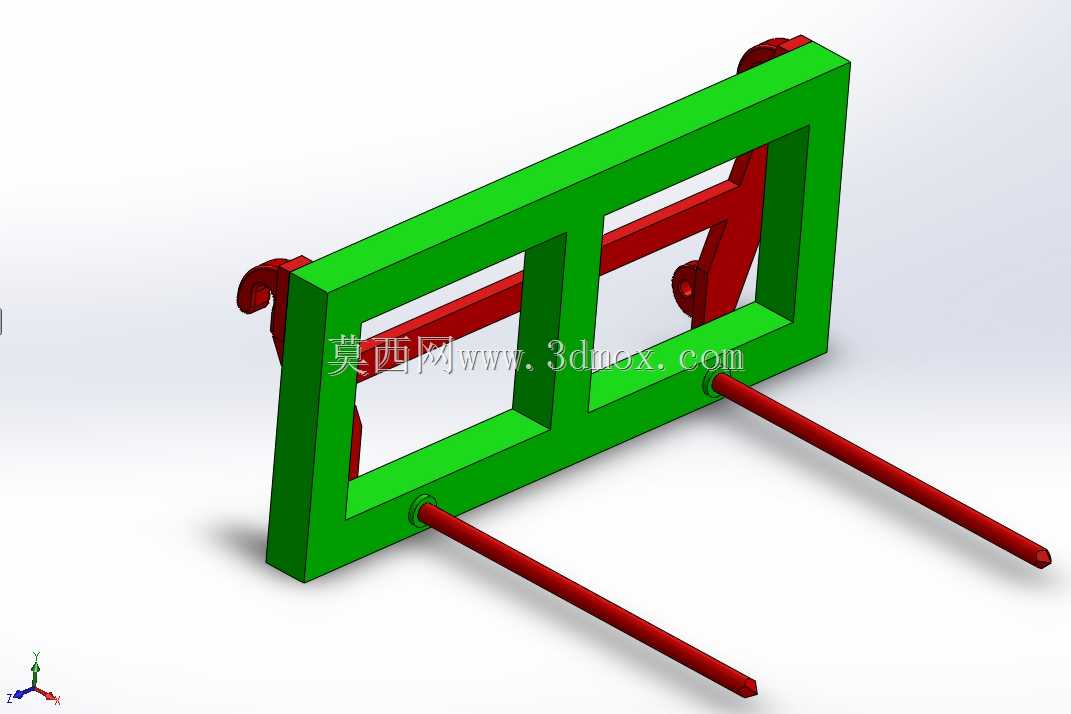

　　这款属具是装载机前端作业的配套功能部件，主要面向农牧场秸秆收储、草料转运场景设计，用来替代常规铲斗完成成捆干草、青贮料捆的抓取、提升与短距离转运作业，解决常规铲斗搬运软质草捆时易滑脱、易戳散料捆的痛点。从结构设计来看，主体采用框型焊接机架作为承载基础，绿色涂装的框架部分为Q235矩形钢管拼焊而成，双框格的结构设计既保证了整体抗扭刚度，又尽可能降低了属具自身重量，避免前端负载过大导致装载机翘头。框架两侧伸出的红色长杆为核心作业的插钉部件，采用高强度圆钢加工，端部做了倒角导向处理，作业时两根插钉可平行插入草捆内部，依靠插钉与草料的摩擦力承载料捆重量，插钉的伸出长度经过匹配常规圆草捆、方草捆的径向尺寸设计，插入深度既能保证抓取时不脱捆，

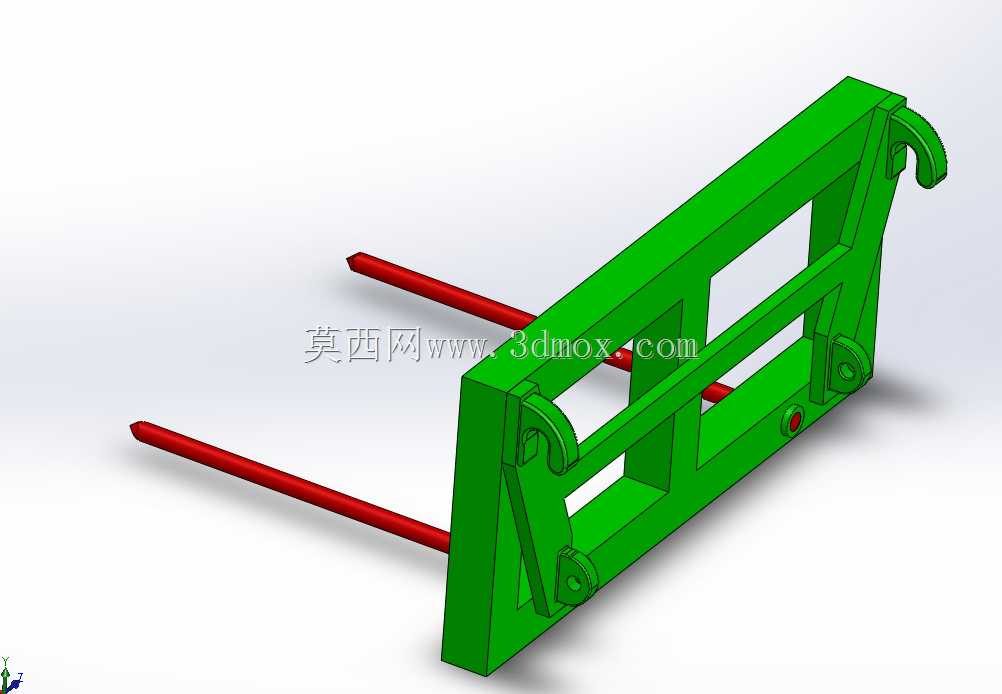

　　又不会过度穿透料捆导致草料散落。框架后侧的红色挂钩结构是与装载机动臂前端的连接接口，挂钩的开口尺寸、安装孔位完全匹配主流中小型装载机的快换接板尺寸，不需要额外改装即可直接挂接，挂接后插钉的作业高度与动臂举升行程匹配，可满足从地面抓取草捆到举升卸料至3米以上高度料垛的作业需求。设计过程中重点考虑了作业时的受力分布，插钉与框架的连接位置采用了加强筋焊接结构，避免满载举升时插钉根部出现应力集中断裂的问题，框架的横向宽度经过优化，既可以适配单捆直径1.2米以内的圆草捆抓取，也可同时托举两捆小型方草捆，兼顾不同规格料捆的作业通用性。实际作业时，驾驶员操作装载机对准草捆中心位置，缓慢推进动臂让插钉完全插入草捆，

　　之后小幅收斗即可将草捆固定在属具上，转运过程中不需要额外的锁紧机构，依靠插钉的摩擦力和框架的托举作用即可保证料捆稳定，卸料时只需前倾动臂，草捆即可顺着插钉滑出，整个作业流程不需要人工辅助，单捆作业时间可控制在10秒以内，相比人工搬运效率提升数十倍。安装边界方面，该属具整体宽度控制在1.5米以内，挂接后整机的前端外伸量比常规铲斗小150毫米，在狭窄的草料仓库、棚圈内作业时转向灵活性不受影响，属具自身重量控制在120公斤以内，适配额定载重1吨到3吨的各型号轮式装载机，不会超过装载机的额定前端承载阈值。结构上没有设置复杂的液压或电控元件，所有部件均为焊接结构件与实心钢件，日常使用几乎不需要维护，即使出现插钉磨损的情况，

　　也可直接切割更换磨损段，维修成本极低。针对农牧场作业的多粉尘、易腐蚀环境，框架表面采用了喷塑处理，插钉表面做了淬火加防锈涂装，长期在露天草料场接触潮湿草料也不会出现快速锈蚀的问题，作业时即使插钉碰到地面的硬土块、碎石，也不会出现弯曲变形的情况。
